О товаре

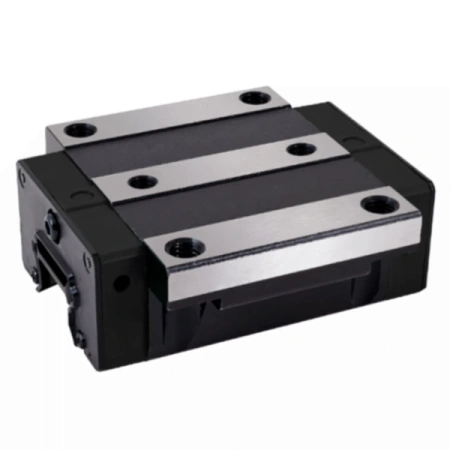

RGW35CCZAP TECHNIX — роликовая линейная каретка фланцевого типа с широкой базой, предназначенная для направляющих шириной 35 мм. Модель относится к грузоподъёмной серии RG и используется в узлах линейного перемещения, где требуются высокая жёсткость, устойчивость к нагрузкам и стабильная работа при многократных циклах.
За счёт широкого корпуса и роликовой схемы качения каретка RGW35CCZAP подходит для компактных промышленных механизмов, в которых линейная направляющая должна воспринимать значительные силы при ограниченном монтажном пространстве.

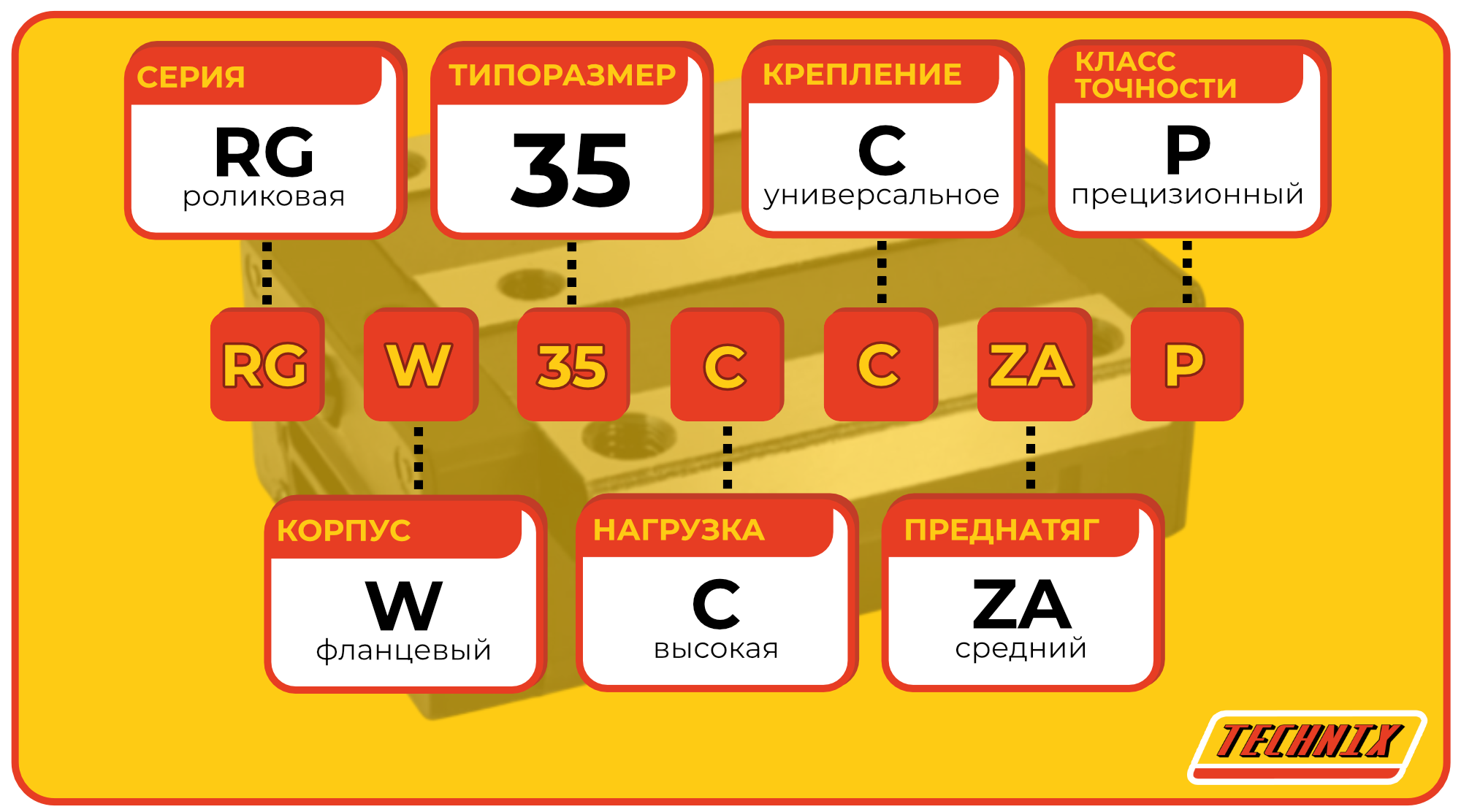

Расшифровка артикула
Обозначение RGW35CCZAP позволяет по коду понять тип каретки, её базу, размер рельса, категорию нагрузки, способ крепления, преднатяг и класс точности. Это упрощает подбор блока для новых систем и при замене узлов линейного перемещения.
- RG — роликовая серия.
- W — широкая база фланцевого типа.
- 35 — ширина направляющей 35 мм.
- C — исполнение под тяжёлую нагрузку.
- C — универсальное крепление, удобное для разных компоновок.
- ZA — средний преднатяг, обеспечивающий жёсткость и уменьшение люфта.
- P — прецизионный класс точности для точных промышленных узлов.
Таким образом, RGW35CCZAP TECHNIX — это роликовая каретка для направляющей 35 мм с широкой базой, тяжёлым исполнением по нагрузке, универсальным креплением, средним преднатягом и точностью P, рассчитанная на ответственные задачи линейного перемещения.
Конструкция и устройство

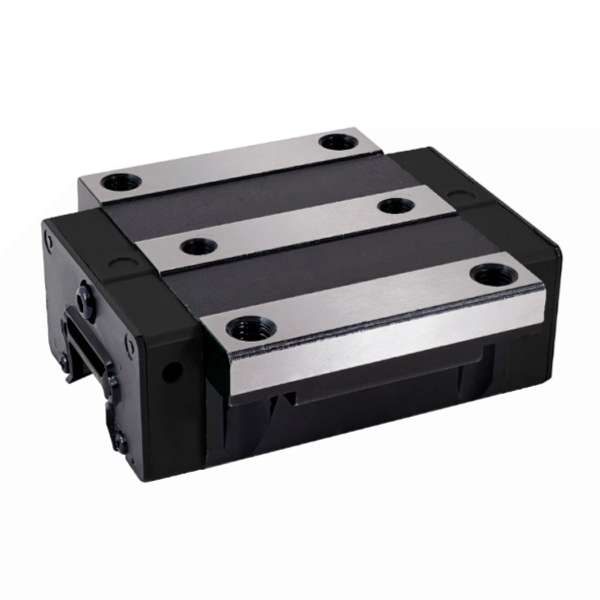

Каретка RGW35CCZAP TECHNIX представляет собой компактный фланцевый роликовый блок для профильного рельса 35 мм, ориентированный на тяжёлую эксплуатацию. Конструкция обеспечивает линейный контакт роликовых тел качения и высокую устойчивость к комбинированным нагрузкам при небольших габаритах.
- Корпус с обработанными дорожками качения под роликовые элементы.
- Роликовая система рециркуляции, повышающая жёсткость и грузоподъёмность узла.
- Широкий фланец для надёжного крепления на опорной плите.
- Универсальное крепление (тип C), позволяющее применять каретку в разных конфигурациях.
- Уплотнения, защищающие внутренние элементы от пыли и стружки.
- Система подачи смазки, поддерживающая плавность хода и сниженный износ при длительной работе.
Конструктивный акцент:
Роликовая каретка типоразмера 35 особенно востребована в узлах, где ограничены габариты, но при этом от линейной системы требуется высокая несущая способность и стабильная геометрия перемещения.
Размерный ряд серии RGW 35
Для направляющих шириной 35 мм серия RGW 35 включает каретки с широкой базой, различающиеся длиной корпуса при одинаковой высоте и ширине. Это позволяет выбрать исполнение под доступное монтажное пространство и требуемую опорную длину.
Пояснение:
Исполнение CC компактнее по длине, чем HC, поэтому его выбирают для узлов, где требуется тяжёлонагруженная каретка, но длина опорного блока должна оставаться минимально необходимой.
Технические параметры и условия эксплуатации
RGW35CCZAP TECHNIX предназначена для работы в составе линейных систем, где требуется тяжёлая нагрузка при сравнительно компактных габаритах каретки. Исполнение с преднатягом ZA и точностью P подходит для оборудования, где важны повторяемость перемещений и минимальный люфт.

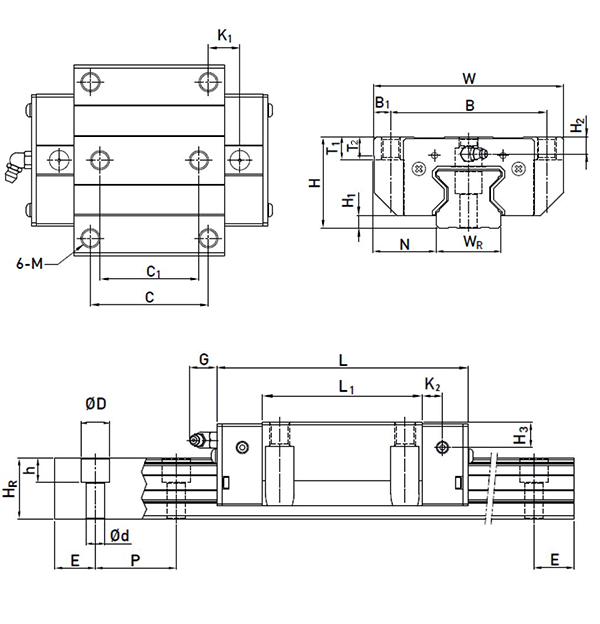

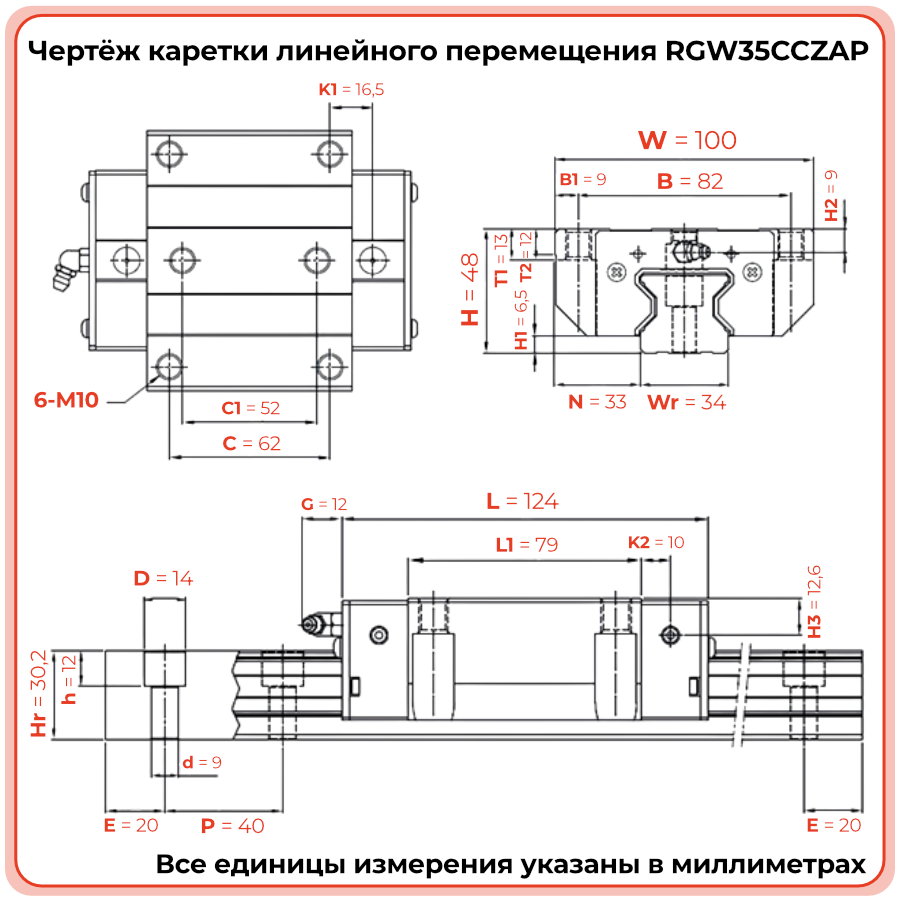

- Длина — 124 мм.
- Высота — 48 мм.
- Ширина — 100 мм.
- Межцентровое расстояние крепления — 62 мм.
- Роликовая схема обеспечивает высокую жёсткость и грузоподъёмность при небольшом типоразмере.
- Преднатяг ZA уменьшает люфт и повышает устойчивость к вибрациям.
- Класс точности P делает каретку пригодной для точных промышленных и координатных систем.
Условия эксплуатации:
Для сохранения ресурса и точности работы каретки рекомендуется соблюдать требования к чистоте направляющей, использовать подходящую смазку, контролировать состояние крепежа и не допускать превышения расчётных нагрузок.
Применяемость
Каретка RGW35CCZAP TECHNIX востребована в оборудовании, где линейное перемещение должно сочетать компактность узла с высокой несущей способностью и точностью. Модель подходит для промышленных систем, где нагрузка значительна, а габариты и масса каретки должны оставаться умеренными.
- Станки с ЧПУ и компактные обрабатывающие модули.
- Автоматизированные линии и технологические участки.
- Портальные и координатные системы с ограниченным монтажным пространством.
- Специальное оборудование, где требуется стабильное линейное перемещение при небольшом типоразмере направляющей.
- Проекты модернизации систем на базе рельсов 35 мм.
Практический акцент:
Выбор каретки RGW35CCZAP оправдан в тех случаях, когда шариковые решения уже не обеспечивают нужную жёсткость, а роликовое исполнение позволяет сохранить компактность при возросших требованиях к нагрузке.
Аналоги
Для каретки RGW35CCZAP TECHNIX существуют аналоги у других производителей, что удобно при сопоставлении решений и замене компонентов в уже работающих системах линейного перемещения. Ниже приведены примеры артикулов, близких по типоразмеру и назначению.
При переходе на аналог рекомендуется сверить присоединительные размеры, фактическую длину и требования к точности, чтобы сохранить работоспособность линейного узла без дополнительной переработки конструкции.
FAQ
- Как установить каретку RGW35CCZAP на направляющую 35 мм?
Перед монтажом рельс очищают, каретку аккуратно надевают на направляющую, выравнивают по посадочной плоскости и фиксируют крепежом, соблюдая последовательность затяжки и контролируя отсутствие перекоса. - Можно ли заменить каретку другого бренда на RGW35CCZAP без изменения конструкции?
Замена возможна при совпадении типоразмера рельса, монтажных размеров и требований по нагрузке и точности; перед установкой следует проверить геометрию узла и параметры существующей системы. - Чем исполнение RGW35CCZAP отличается от RGW35HCZAP?
Версия CC имеет меньшую длину корпуса, тогда как HC удлинена и чаще применяется в более нагруженных узлах, где требуется увеличенная опорная площадь по длине. - Какой ориентировочный срок службы каретки RGW35CCZAP?
Ресурс зависит от режима нагрузки, состояния направляющей, качества смазки и чистоты рабочей зоны; при соблюдении рекомендаций по монтажу и обслуживанию каретка рассчитана на длительную промышленную работу. - Нужно ли регулировать преднатяг ZA при установке каретки?
Преднатяг задаётся на производстве и не требует регулировки пользователем; важно обеспечить ровную опорную поверхность, корректную затяжку крепежа и регулярное обслуживание линейного узла.
Рекомендация по обслуживанию:
Для поддержания стабильной работы системы с кареткой RGW35CCZAP стоит регулярно контролировать плавность хода, состояние уплотнений, наличие смазки и отсутствие загрязнений на рабочей поверхности направляющей.
