О товаре
Линейная каретка RGH45CAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 45 мм, рассчитанная на тяжёлые нагрузки при прецизионной точности позиционирования. Усиленный высокий корпус, исполнение по тяжёлой нагрузке C, верхнее крепление A и средний преднатяг ZA обеспечивают высокую жёсткость линейного узла, устойчивость к моментам и стабильную работу в промышленных условиях.
RGH45CAZAP занимает центральную позицию в линейке роликовых кареток RG среднего/крупного типоразмера: ширина рельса 45 мм позволяет строить мощные оси без выхода на максимально габаритные решения 55–65 мм. Такой баланс делает модель удобной для модернизации оборудования, где требуется усилить линейную механику и повысить точность, сохранив компактность и привычную конструкцию.
Стоит обратить внимание
В отличие от RGH45HAZAP, ориентированной на сверхтяжёлые нагрузки, исполнение RGH45CAZAP рационально для большинства промышленных задач: каретка сохраняет высокий запас по прочности и жёсткости без избыточного увеличения требований к конструкции узла и стоимости.

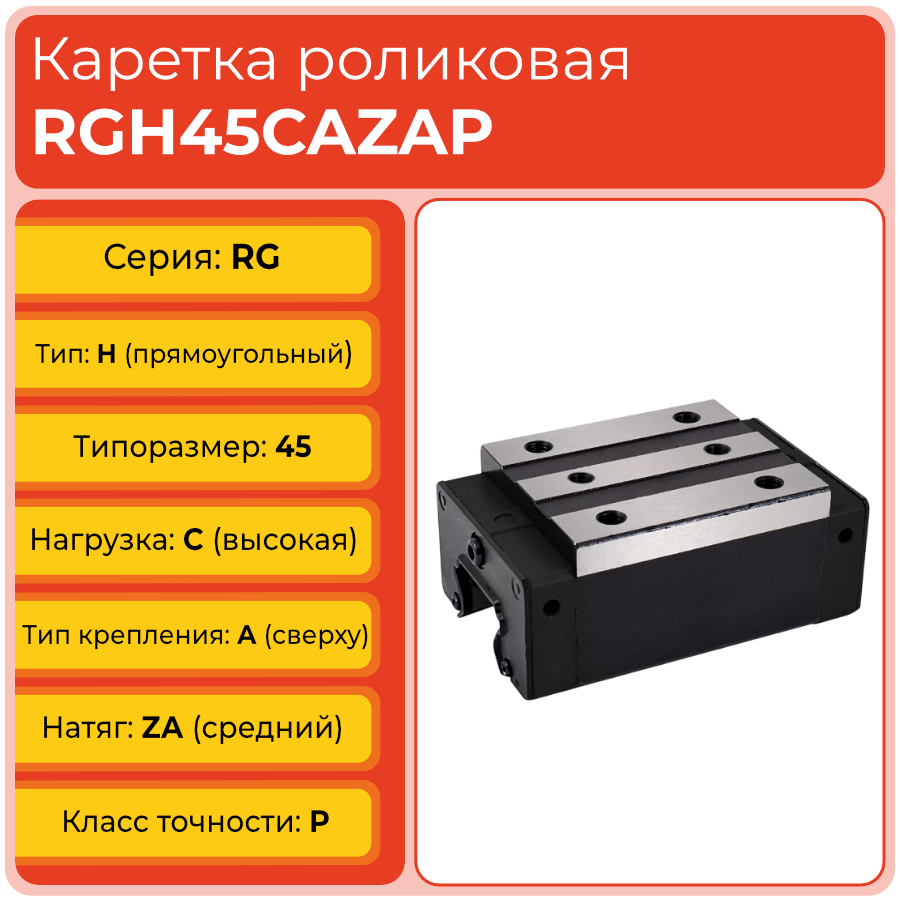

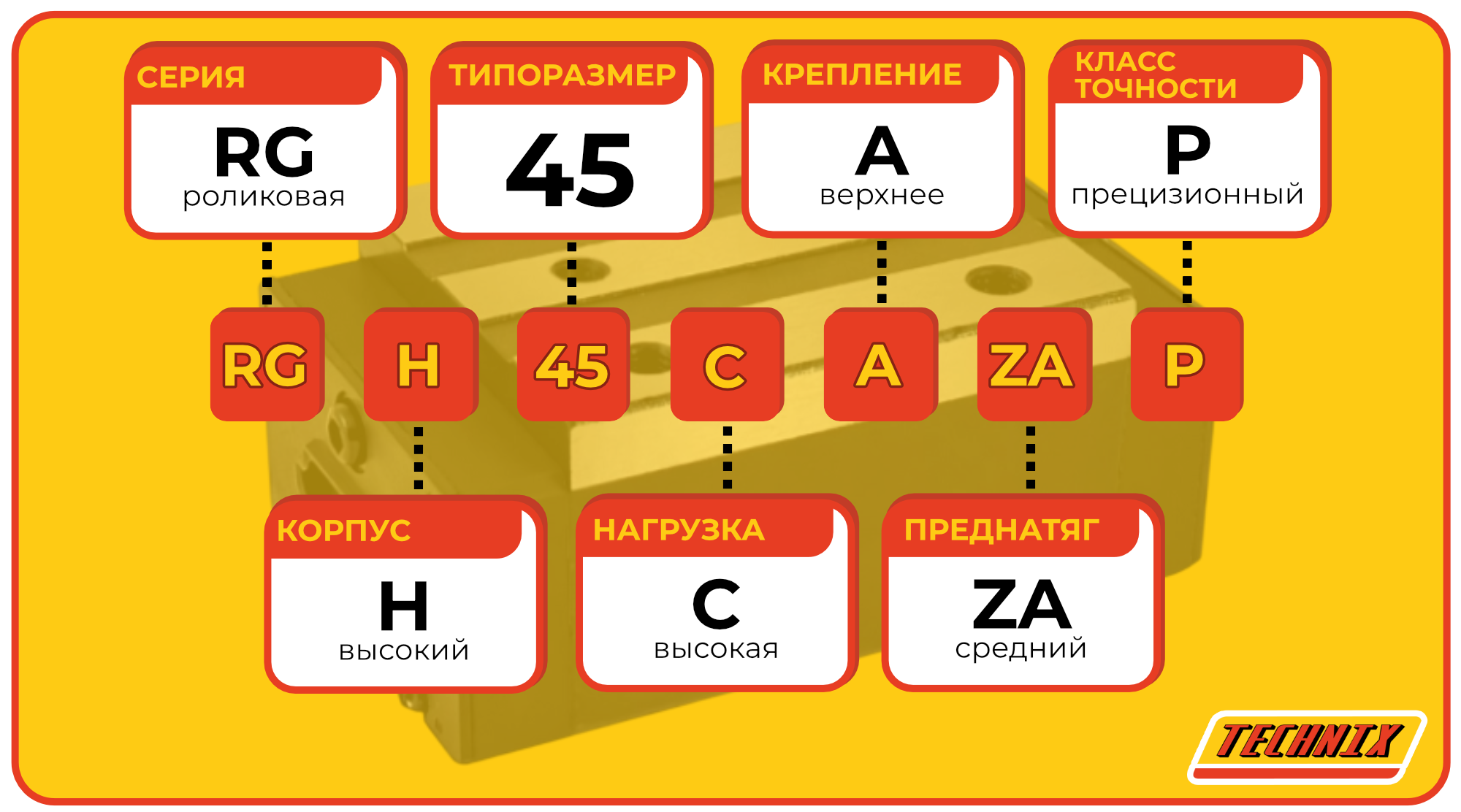

Расшифровка артикула
Обозначение RGH45CAZAP отражает серию, тип корпуса, типоразмер и ширину направляющей, уровень нагрузки, способ крепления, преднатяг и класс точности каретки. Такая структура кода совпадает с логикой маркировки оригинальных кареток HIWIN серии RG, что упрощает кросс‑подбор и замену.
- RG — роликовая серия линейных направляющих и кареток повышенной жёсткости.
- H — высокая прямоугольная бесфланцевая каретка.
- 45 — ширина профильной направляющей 45 мм и типоразмер каретки.
- C — исполнение по нагрузке: тяжёлая нагрузка.
- A — крепление сверху через резьбовые отверстия в монтажной площадке.
- ZA — средний преднатяг, обеспечивающий жёсткий контакт с рельсом и минимальные люфты.
- P — прецизионный класс точности.
Полное обозначение: RGH45CAZAP TECHNIX. Сочетание индексов C, A, ZA и P при ширине направляющей 45 мм говорит о том, что каретка рассчитана на тяжёлые нагрузки, обеспечивает жёсткий и точный узел, при этом остаётся универсальным решением для большинства промышленных применений.
Стоит обратить внимание
На профильных направляющих серии RG TECHNIX используется полный ряд типоразмеров, совместимый по посадочным размерам с линейкой HIWIN RG, что позволяет без доработки баз переходить с HIWIN на TECHNIX и обратно.
Конструкция и устройство

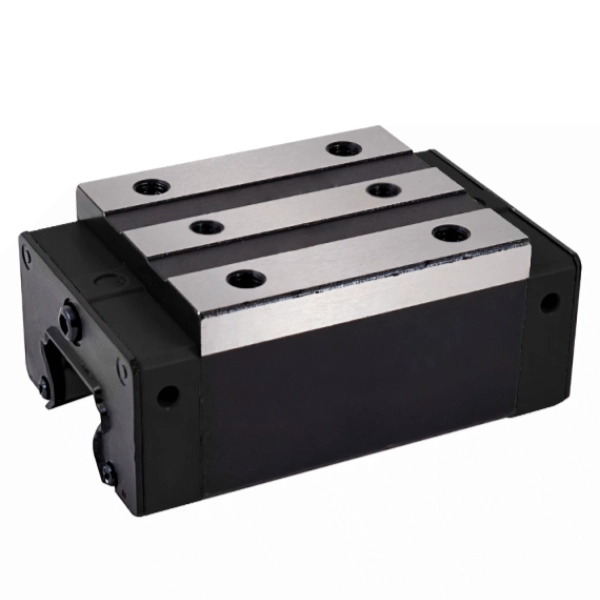

Каретка RGH45CAZAP TECHNIX представляет собой роликовый опорный блок для профильных направляющих серии RG типоразмера 45, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Ролики циркулируют по линейным дорожкам рельса, образуя линейный контакт, что обеспечивает высокую жёсткость, устойчивость к изгибающим и крутящим моментам и стабильное позиционирование при тяжёлых нагрузках.
- Высокий корпус H из закалённой стали для тяжёлых режимов эксплуатации.
- Роликовая система качения серии RG с линейным контактом по рельсу.
- Исполнение по нагрузке C, рассчитанное на тяжёлые эксплуатационные нагрузки.
- Верхнее крепление A через резьбовые отверстия в монтажной площадке каретки.
- Средний преднатяг ZA для минимизации люфта и повышения устойчивости к вибрациям.
- Прецизионный класс точности P для точных систем позиционирования.
- Смазочные каналы и посадочные места под маслёнки для обслуживания при интенсивных режимах работы.
Стоит обратить внимание

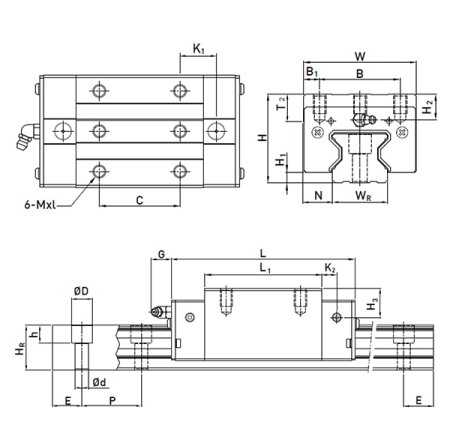

По габаритам каретка RGH45CAZAP TECHNIX соответствует типичным размерам блока RG H 45 CA P HIWIN: длина около 153 мм, ширина 86 мм, высота 70 мм. Это позволяет проектировать узлы с учётом межбрендовой совместимости по посадочным параметрам.
Размерный ряд серии RG H
Ниже приведён размерный ряд роликовых кареток TECHNIX серии RG с высоким прямоугольным корпусом H. Текущий товар выделен.
Стоит обратить внимание
В типоразмере 45 RGH45CAZAP — базовое решение для тяжёлых нагрузок; при выходе на предельные значения по нагрузке и моментам следует рассматривать исполнение RGH45HAZAP.
Технические параметры и эксплуатация
Каретка RGH45CAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 45 мм в составе тяжёлых линейных осей. Для аналога HIWIN RG H 45 CA P базовая динамическая нагрузка C составляет порядка 63–70 kN, статическая C₀ — свыше 140 kN, что даёт ориентир по уровню грузоподъёмности узла. Прецизионный класс P обеспечивает допуски по высоте и ширине порядка ±0,02 мм, гарантируя точное позиционирование.
- Серия: RG, роликовая.
- Тип корпуса: H, высокий прямоугольный, бесфланцевый.
- Типоразмер направляющей: 45 мм.

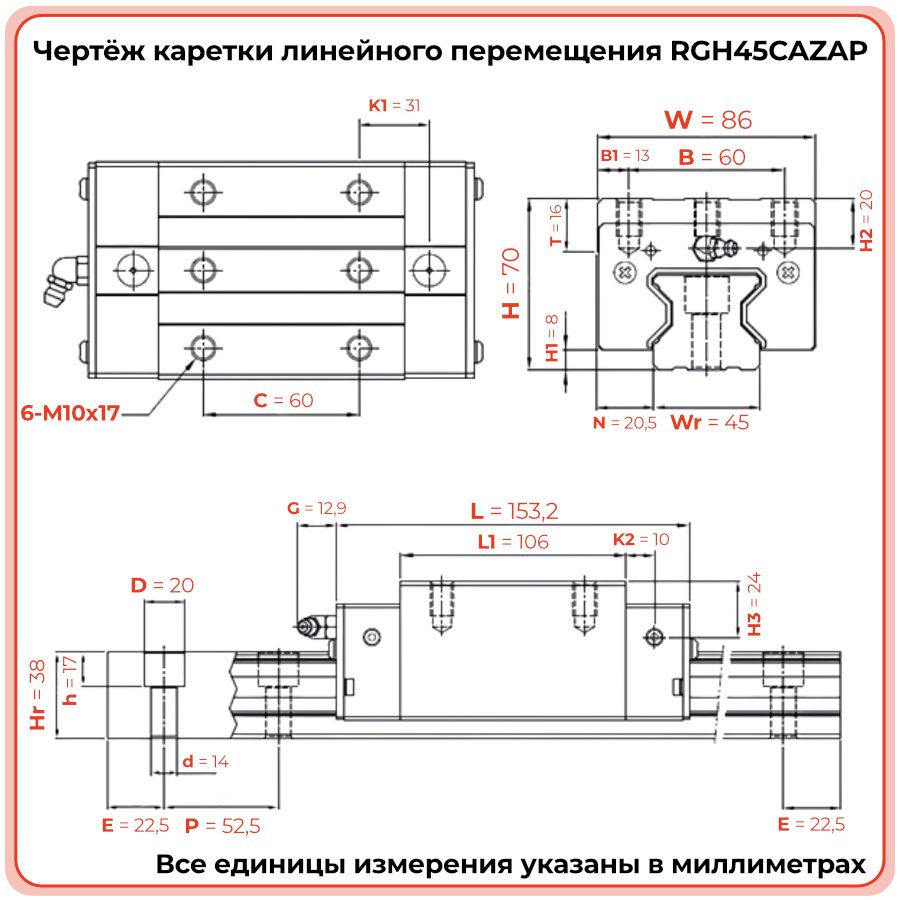

- Габариты (ориентир): длина 153,2 мм; ширина 86 мм; высота 70 мм; межцентровое расстояние крепления 60,0 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Резьба крепёжных отверстий (ориентир): M10–M12.
- Область применения: тяжёлое машиностроение, общепромышленное и прецизионное оборудование.
Для сохранения ресурса каретки и точности узла необходимо соблюдать регламент смазки, контролировать моменты затяжки крепежа и периодически проверять геометрию базовых поверхностей. В динамичных режимах (частые разгоны, торможения, смены направления) рекомендуется централизованная подача смазки и регламентная диагностика линейного механизма.
Стоит обратить внимание
Средний преднатяг ZA в исполнении C для типоразмера 45 обеспечивает хороший баланс между жёсткостью и ресурсом: более высокий преднатяг увеличивает усилия и требования к монтажу, более низкий — снижает жёсткость узла.
Применяемость
Каретка RGH45CAZAP TECHNIX применяется в линейных механизмах, где при ширине направляющей 45 мм требуется сочетание тяжёлой нагрузки, высокой жёсткости и прецизионной точности. Модель подходит для силовых осей станков, портальных систем, тяжёлых столов и модулей перемещения в промышленном оборудовании.
- Тяжёлые оси станков с ЧПУ и обрабатывающих центров среднего и крупного формата.
- Портальные системы и позиционирующие столы с высокими моментами нагрузки.
- Силовые модули и манипуляторы, работающие с массивными заготовками.
- Автоматизированные линии, где требуется ресурс и точность перемещения при тяжёлых режимах.
- Ответственные узлы, для которых важна стабильность геометрии и повторяемость позиционирования на длинных ходах.
Стоит обратить внимание
В узлах, где нагрузки и моменты прогнозируемо невысоки, возможен переход на более экономичные типоразмеры (35 мм) или шариковые решения серии HG. RGH45CAZAP оправдан там, где тяжёлый режим — не эпизодический, а штатный.
Аналоги
Линейная каретка RGH45CAZAP TECHNIX разработана как аналог каретки HIWIN RGH45CAZAP серии RG для направляющих шириной 45 мм и может использоваться при модернизации и ремонте узлов, изначально рассчитанных на решения HIWIN. Также доступен функционально близкий аналог ROUST WORLD, который применяют в составе силовых узлов и модулей линейного перемещения.
Стоит обратить внимание
При кросс‑замене на аналоги других брендов рекомендуется выполнять пробную сборку узла, проверку высоты, ширины, баз крепления и фактического преднатяга, особенно в прецизионных и тяжёлых приложениях.
FAQ
-
Как монтировать каретку RGH45CAZAP на направляющую RG?
Очистите базовые поверхности, установите направляющую и проверьте её прямолинейность. Аккуратно надвиньте каретку на рельс, затем зафиксируйте её на опорной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов. -
Чем RGH45CAZAP отличается от RGH45HAZAP?
RGH45CAZAP рассчитана на тяжёлую нагрузку, а RGH45HAZAP — на сверхтяжёлую. При одинаковой ширине рельса 45 мм исполнение H даёт больший запас по грузоподъёмности и моментной жёсткости, но оправдано только при действительно высоких расчётных нагрузках. -
Можно ли заменить каретку HIWIN RG на RGH45CAZAP TECHNIX без переработки узла?
При совпадении серии, типоразмера и геометрии возможна прямая замена. Перед установкой рекомендуется сверить размеры, допуски, преднатяг и выполнить пробную сборку с контролем параметров системы. -
Какие требования к обслуживанию каретки RGH45CAZAP?
Необходимо регулярно обновлять смазку, поддерживать чистоту направляющих, контролировать затяжку крепежа и избегать ударных нагрузок. В тяжёлых режимах полезна централизованная система смазки и регламентная диагностика линейного узла. -
Каков ресурс каретки при корректной эксплуатации?
Срок службы зависит от нагрузок, моментов, скорости и качества обслуживания. При правильном монтаже, соблюдении допусков и регламента смазки каретка RGH45CAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости узла.
