О товаре
Линейная каретка RGH30CAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 30 мм, предназначенная для тяжёлых нагрузок при прецизионной точности позиционирования. Высокий прямоугольный корпус, исполнение по тяжёлой нагрузке C, верхнее крепление A и средний преднатяг ZA делают эту модель оптимальным выбором для осей станков с ЧПУ, прецизионных столов и силовых модулей среднего типоразмера.
Серия RG изначально ориентирована на сверхвысокую жёсткость и грузоподъёмность: переход на роликовую схему качения даёт заметное усиление линейного узла по сравнению с типичными шариковыми направляющими того же типоразмера 30. RGH30CAZAP обеспечивает этот запас прочности при габаритах, удобных для среднего форм‑фактора оборудования и компактных силовых осей.
Стоит обратить внимание
При выборе между RGH30CAZAP и шариковыми каретками типоразмера 30 (например, HGH30CAZAH) следует учитывать, что роликовое исполнение RG рассчитано на более высокие нагрузки и жёсткость, но требует более тщательного соблюдения геометрии базы и условий монтажа.

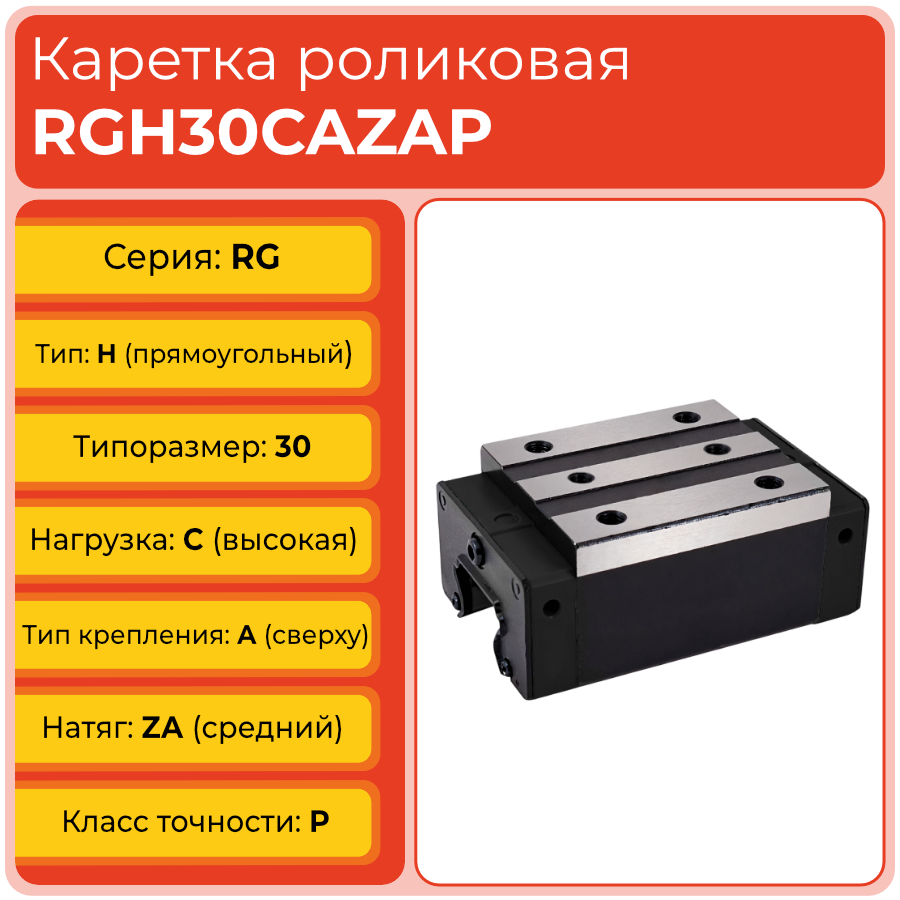

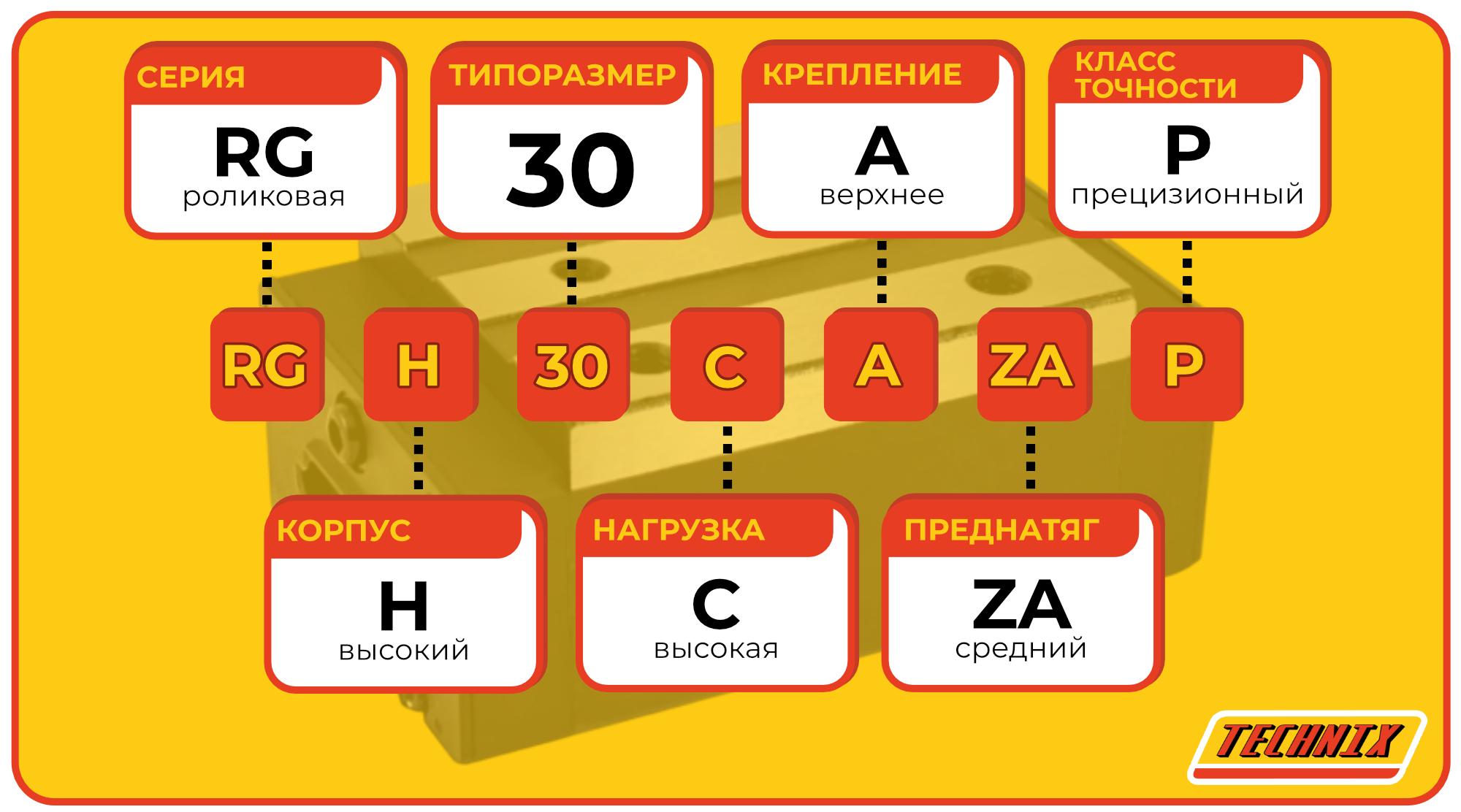

Расшифровка артикула
Обозначение RGH30CAZAP содержит информацию о серии, типе корпуса, типоразмере и ширине направляющей, уровне нагрузки, способе крепления, преднатяге и классе точности. Такая структура кода используется и у HIWIN, что упрощает кросс‑сопоставление и подбор аналогов.
- RG — роликовая серия линейных направляющих и кареток повышенной жёсткости.
- H — высокий прямоугольный бесфланцевый корпус каретки.
- 30 — ширина профильной направляющей 30 мм и типоразмер каретки.
- C — исполнение по нагрузке: тяжёлая нагрузка.
- A — крепление сверху через резьбовые отверстия в монтажной площадке.
- ZA — средний преднатяг, обеспечивающий жёсткий контакт с рельсом и минимальные люфты.
- P — прецизионный класс точности.
Полное обозначение: RGH30CAZAP TECHNIX. При подборе узла важно учитывать сочетание типоразмера 30, тяжёлой нагрузки C, среднего преднатяга ZA и прецизионного класса P — это определяет область применения каретки и требования к монтажу и эксплуатации.
Стоит обратить внимание
В каталогах HIWIN для кареток серии RG встречается модель RG H 30 CA P с аналогичной расшифровкой индексов. Это подтверждает корректность использования RGH30CAZAP TECHNIX как прямого аналога в проектах и при заменах.
Конструкция и устройство

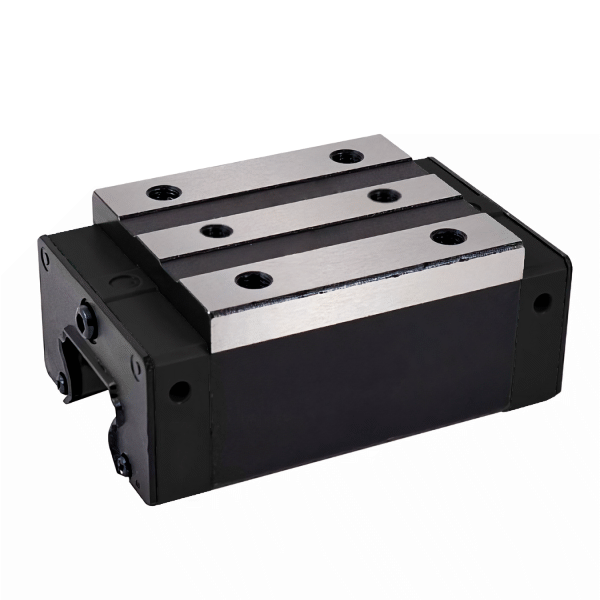

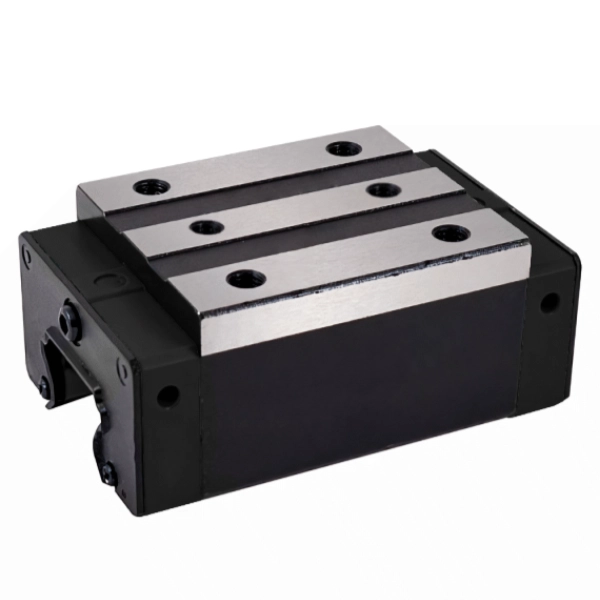

Каретка RGH30CAZAP TECHNIX представляет собой роликовый опорный блок для профильных направляющих серии RG типоразмера 30, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Ролики циркулируют по линейным дорожкам рельса, формируя линейный контакт, благодаря чему достигается высокая жёсткость, устойчивость к нагрузкам и моментам, а также стабильное позиционирование в тяжёлых режимах работы.
- Высокий корпус H из закалённой стали для работы в тяжёлых режимах эксплуатации.
- Роликовая система качения серии RG с линейным контактом по рельсу.
- Исполнение по нагрузке C, рассчитанное на тяжёлые эксплуатационные нагрузки и динамику.
- Верхнее крепление A через резьбовые отверстия в монтажной площадке каретки.
- Средний преднатяг ZA для устранения люфта и повышения устойчивости к вибрациям.
- Прецизионный класс точности P для точных систем позиционирования.
- Смазочные каналы и посадочные места под маслёнки для обслуживания при интенсивных режимах работы.
Стоит обратить внимание

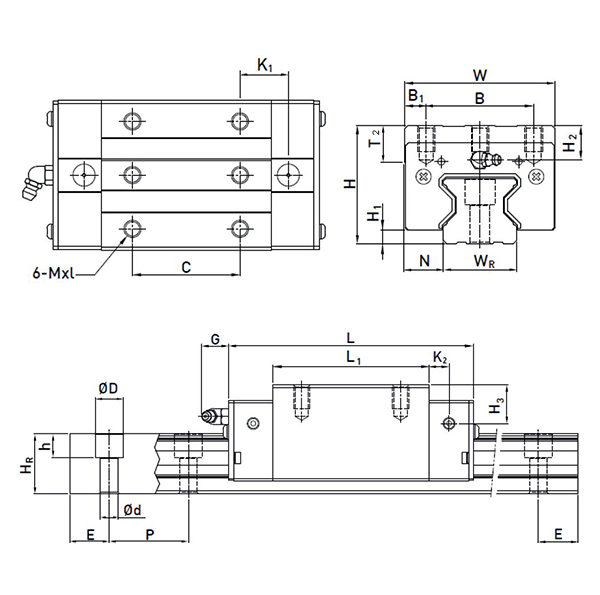

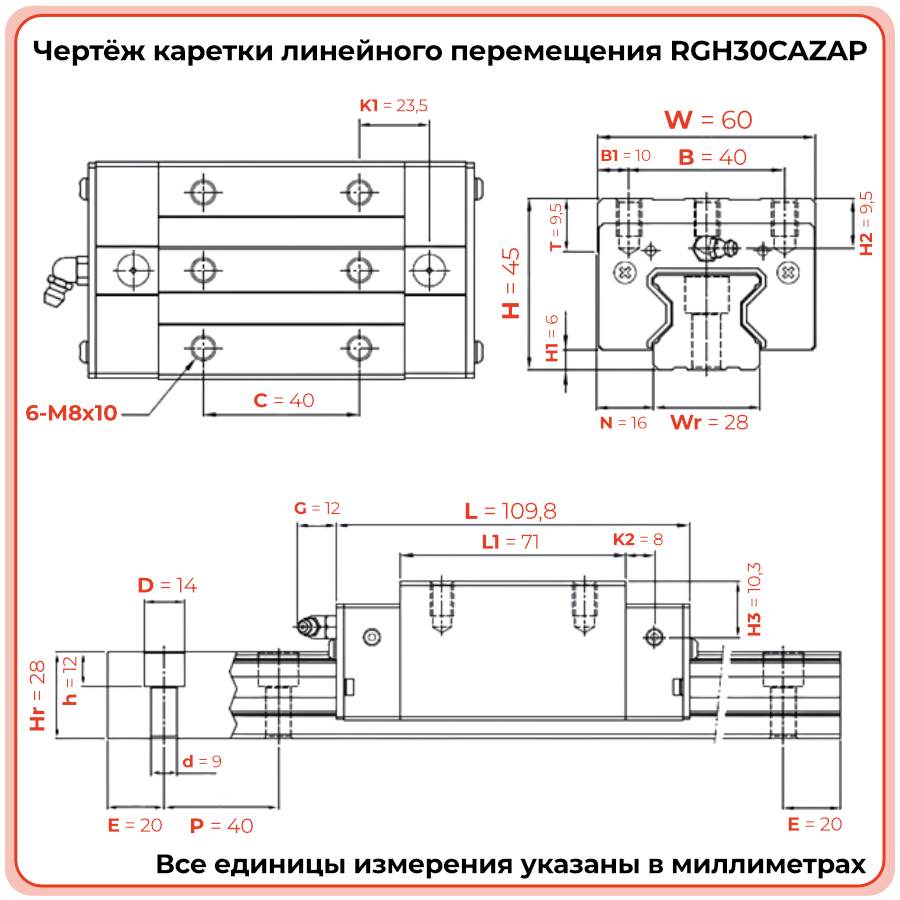

По данным для аналога HIWIN RG H 30 CA P длина роликовой каретки этого типоразмера составляет около 109,8 мм, ширина — 60 мм, высота — 39–45 мм. Это даёт ориентир по габаритам узла при проектировании и сравнении с шариковыми решениями.
Размерный ряд серии RG H
Ниже приведён размерный ряд роликовых кареток TECHNIX серии RG с высоким прямоугольным корпусом H. Текущий товар выделен.
Стоит обратить внимание
В типоразмере 30 доступны исполнения тяжёлой нагрузки (RGH30CAZAP) и сверхтяжёлой нагрузки (RGH30HAZAP), что позволяет выбирать каретку с нужным запасом прочности и жёсткости без изменения ширины направляющей.
Технические параметры и эксплуатация
Линейная каретка RGH30CAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 30 мм в составе тяжёлых линейных осей. Для аналога HIWIN RG H 30 CA P базовая динамическая нагрузка C составляет порядка 39,1 kN, статическая нагрузка C₀ — около 82,1 kN, что даёт ориентир по уровню нагрузочной способности узла. Прецизионный класс P подразумевает допуски по высоте и ширине порядка ±0,02 мм, обеспечивая точное позиционирование.
- Серия: RG, роликовая.
- Тип корпуса: H, высокий прямоугольный бесфланцевый.
- Типоразмер направляющей: 30 мм.
- Габариты (ориентир по аналогу): длина около 109,8 мм; ширина 60 мм; высота 39–45 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Резьба крепёжных отверстий (ориентир): M8.
- Рабочая область: тяжёлое машиностроение, общепромышленное и прецизионное оборудование.
- Режим эксплуатации: тяжёлые нагрузки, возможна высокая цикличность и динамика при корректной смазке.
Для сохранения ресурса и точности узла необходимо соблюдать регламент смазки, контролировать моменты затяжки крепежа и периодически проверять геометрию базовых поверхностей. В динамичных режимах (частые разгоны/торможения) полезно применять централизованную подачу смазки и проводить регулярную диагностику линейного механизма.
Стоит обратить внимание
Средний преднатяг ZA для кареток типоразмера 30 — это компромисс между жёсткостью и ресурсом: при более высоком преднатяге растут усилия и требования к монтажу, при меньшем — снижается жёсткость узла.
Применяемость
Каретка RGH30CAZAP TECHNIX применяется в узлах линейного перемещения, где при ширине направляющей 30 мм требуются высокая жёсткость, тяжёлая нагрузка и прецизионная точность. Модель подходит для осей станков с ЧПУ, координатных столов, измерительных и позиционирующих систем среднего формата.
- Линейные оси станков с ЧПУ и гравировально‑фрезерных установок типоразмера 30.
- Координатные столы и платформы для точного позиционирования.
- Автоматизированные производственные линии и модули подачи.
- Прецизионные механизмы в научных и измерительных установках.
- Системы линейного перемещения, где критичны повторяемость позиционирования и устойчивость к нагрузкам.
Стоит обратить внимание
Если реальные нагрузки ниже, а приоритетом является снижения массы узла или стоимости, можно рассматривать альтернативы на шариковых направляющих серии HG типоразмера 30. RGH30CAZAP остаётся предпочтительным выбором для тяжёлых и ответственных приложений.
Аналоги
Линейная каретка RGH30CAZAP TECHNIX разработана как аналог популярной каретки HIWIN RG H 30 CA P для направляющих шириной 30 мм и может использоваться при модернизации и ремонте узлов, изначально рассчитанных на серию RG. Также возможен подбор функционально близких решений ROUST WORLD при условии сверки размеров, преднатяга и класса точности.
Стоит обратить внимание
При кросс‑замене на аналоги других брендов рекомендуется выполнять пробную сборку узла, проверку высоты, ширины, баз крепления и оценку фактического преднатяга, особенно в прецизионных и тяжёлых приложениях.
FAQ
- Как монтировать каретку RGH30CAZAP на направляющую RG?
Очистите базовые поверхности, установите направляющую и проверьте её прямолинейность. Аккуратно надвиньте каретку на рельс, затем зафиксируйте её на опорной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов. - Чем RGH30CAZAP отличается от RGH30HAZAP?
Модель RGH30CAZAP рассчитана на тяжёлую нагрузку, а RGH30HAZAP — на сверхтяжёлую. При одинаковой ширине рельса 30 мм исполнение H даёт больший запас по грузоподъёмности и моментной жёсткости, но требуется лишь при действительно высоких расчётных нагрузках. - Можно ли заменить каретку HIWIN RG на RGH30CAZAP TECHNIX без переработки узла?
При совпадении серии, типоразмера и геометрии возможна прямая замена. Перед установкой рекомендуется сверить размеры, допуски, преднатяг и выполнить пробную сборку с контролем параметров системы. - Какие требования к обслуживанию каретки RGH30CAZAP?
Необходимо регулярно обновлять смазку, поддерживать чистоту направляющих, контролировать затяжку крепежа и избегать ударных нагрузок. В динамичных режимах полезна централизованная система смазки и регламентная диагностика линейного узла. - Каков ресурс каретки при корректной эксплуатации?
Срок службы зависит от нагрузок, скорости и качества обслуживания. При правильном монтаже, соблюдении допусков и регламента смазки каретка RGH30CAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости узла.
