О товаре

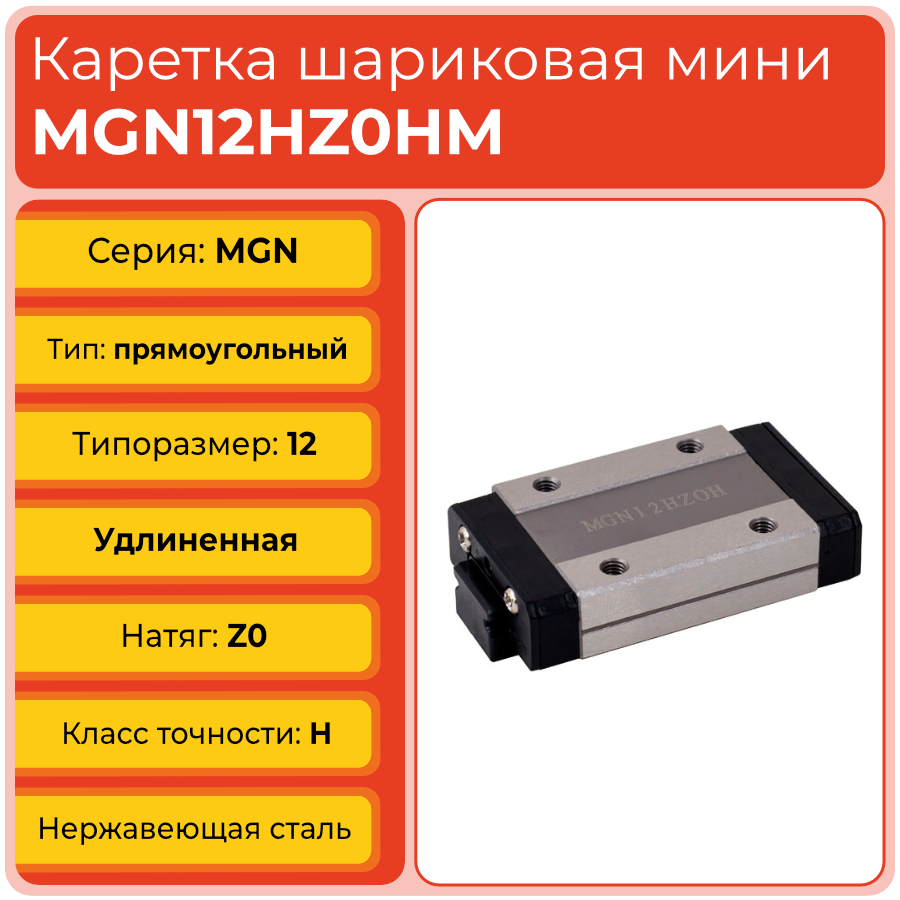

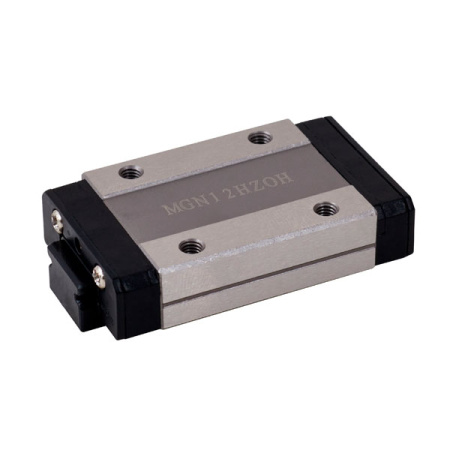

Линейная каретка MGN12HZ0HM TECHNIX — удлинённая миниатюрная каретка серии MG для направляющих шириной 12 мм, выполненная из нержавеющей стали. Модель сочетает узкий формат, увеличенную длину корпуса, лёгкий преднатяг и повышенный класс точности для работы в компактных, но более нагруженных линейных узлах.
MGN12HZ0HM применяют в осевых модулях 3D‑принтеров и ЧПУ‑станков, медицинском и лабораторном оборудовании, робототехнике, прецизионных механизмах позиционирования и в узлах, работающих в условиях повышенной влажности или агрессивной среды. Удлинённый корпус H формирует более протяжённую опорную поверхность на рельсе 12 мм, что улучшает устойчивость к моментным нагрузкам и помогает сохранять точность при частых циклах перемещения.
Стоит обратить внимание
Исполнение MGN12HZ0HM из нержавеющей стали особенно востребовано там, где линейная система контактирует с влагой, моющими средствами, медицинскими жидкостями или работает в стерильных камерах — стандартные углеродистые материалы в таких условиях теряют ресурс быстрее.

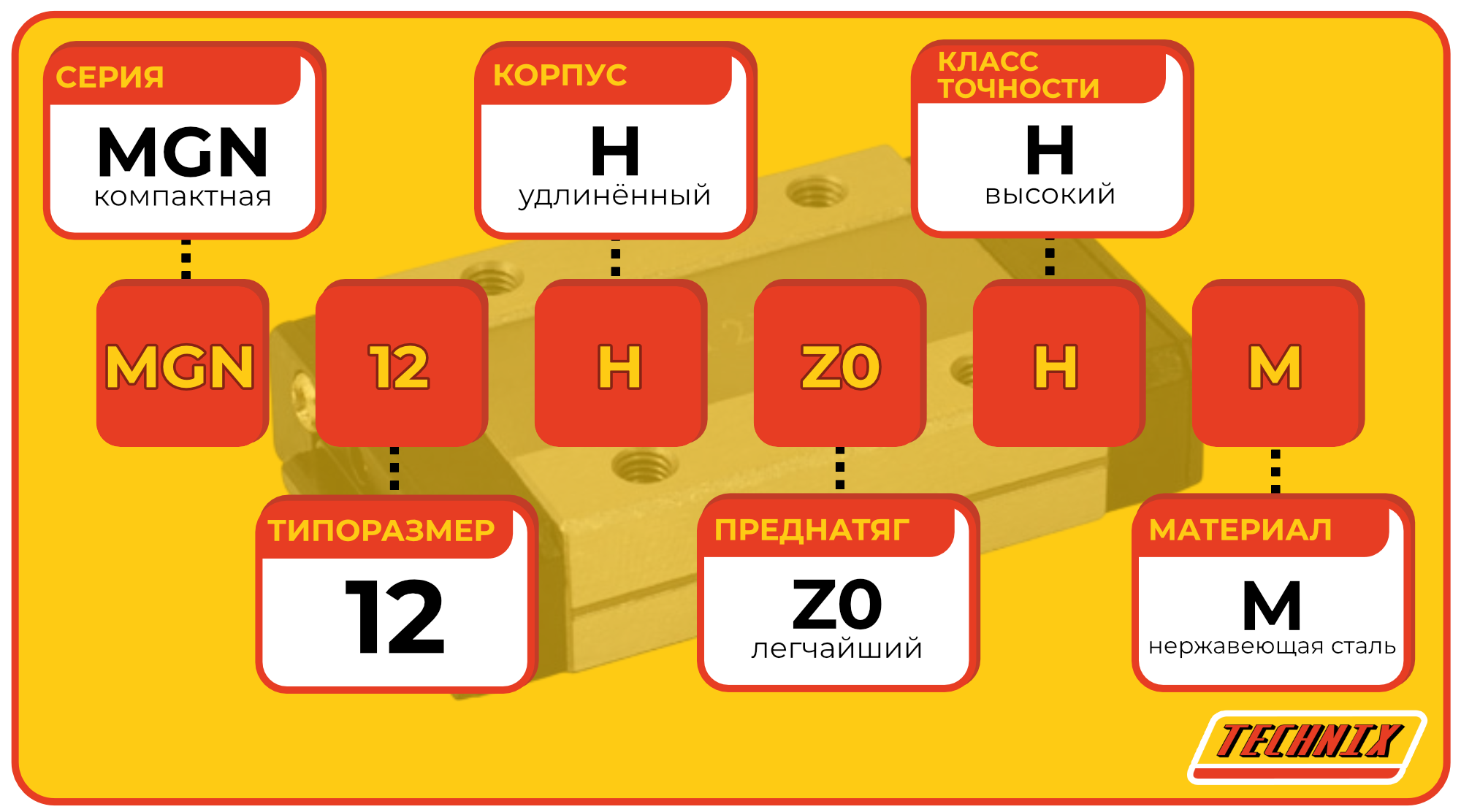

Расшифровка артикула
Маркировка MGN12HZ0HM показывает, что это миниатюрная узкая каретка серии MG на рельс 12 мм с удлинённым корпусом, минимальным преднатягом, высоким классом точности и исполнением из нержавеющей стали. Расшифровка кода даёт быстрый ориентир по ключевым параметрам линейной системы.
- MG — серия компактных линейных направляющих и кареток TECHNIX.
- N — тип каретки: узкая.
- 12 — ширина направляющей, 12 мм.
- H — длинная каретка (удлинённый корпус).
- Z0 — минимальный преднатяг для лёгкого хода.
- H — высокий класс точности.
- M — исполнение из нержавеющей стали.
Полное обозначение: MGN12HZ0HM. За счёт комбинации удлинённого корпуса и нержавеющей стали каретка ориентирована на более ответственные узлы, где одновременно важны точность, устойчивость к моментным нагрузкам и коррозионная стойкость.
Стоит обратить внимание
В сравнении с MGN12CZ0H удлинённое исполнение MGN12HZ0HM даёт прибавку по длине корпуса и межцентровому расстоянию крепления, что улучшает работу узла при перекладывании нагрузок и снижает чувствительность к моментам.
Конструкция и устройство

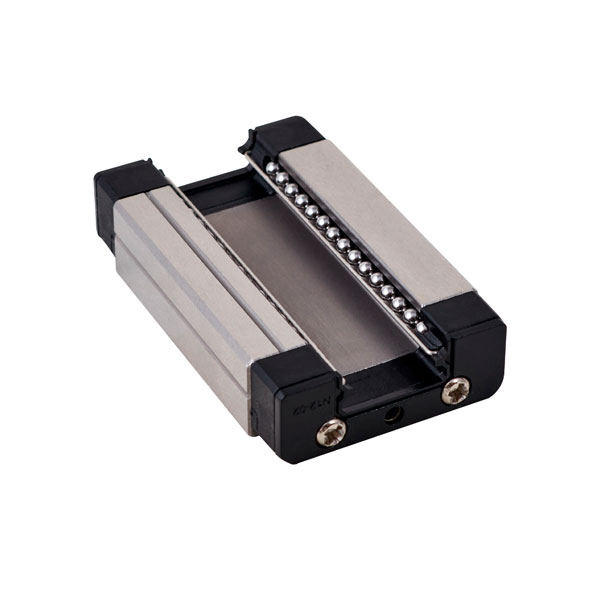

MGN12HZ0HM — удлинённая миниатюрная каретка для профильной направляющей 12 мм, выполненная из нержавеющей стали. Корпус форм‑фактора H имеет увеличенную длину по сравнению со стандартным исполнением C, внутри расположены U‑образные дорожки качения и шариковые ряды, образующие замкнутую циркуляцию по профилю рельса. Нержавеющие материалы корпуса и рельса повышают стойкость к коррозии и позволяют использовать каретку в сложных условиях эксплуатации.
- Удлинённый корпус H для направляющей шириной 12 мм.
- Шариковая система качения с замкнутой циркуляцией.
- Узкое исполнение каретки для компактных линейных узлов.
- Крепление сверху через резьбовые отверстия под винты M3.
- Корпус и рельс из нержавеющей стали для работы во влажной и коррозионной среде.
Стоит обратить внимание
Удлинённый корпус MGN12HZ0HM уменьшает влияние локальных нагрузок и перекосов на точность хода: при грамотном монтаже каретка стабильнее держит геометрию оси, чем укороченные исполнения того же типоразмера.
Размерный ряд серии MG
Ниже приведена таблица миниатюрных линейных кареток серии MG, входящих в ассортимент. Текущий товар выделен.
Стоит обратить внимание
MGN12HZ0HM занимает промежуточную позицию: по габаритам она больше стандартной MGN12CZ0H, но меньше кареток на рельс 15 мм, что позволяет гибко подбирать исполнение по жёсткости и длине опоры.
Технические параметры и условия эксплуатации

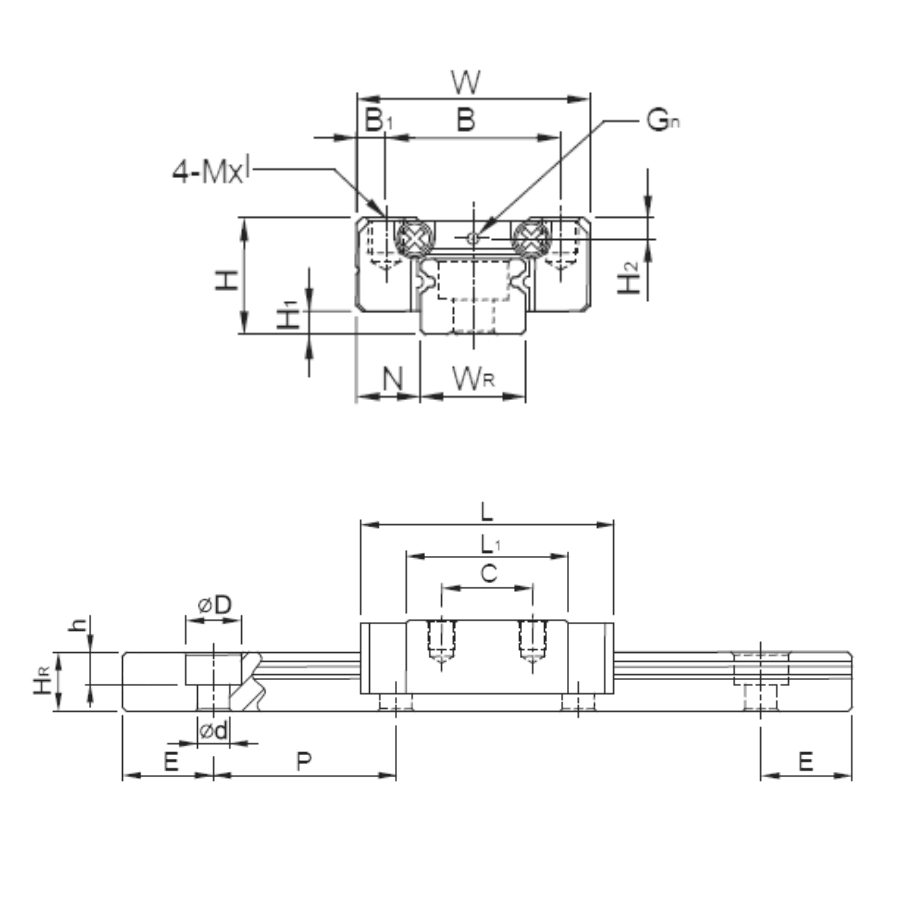

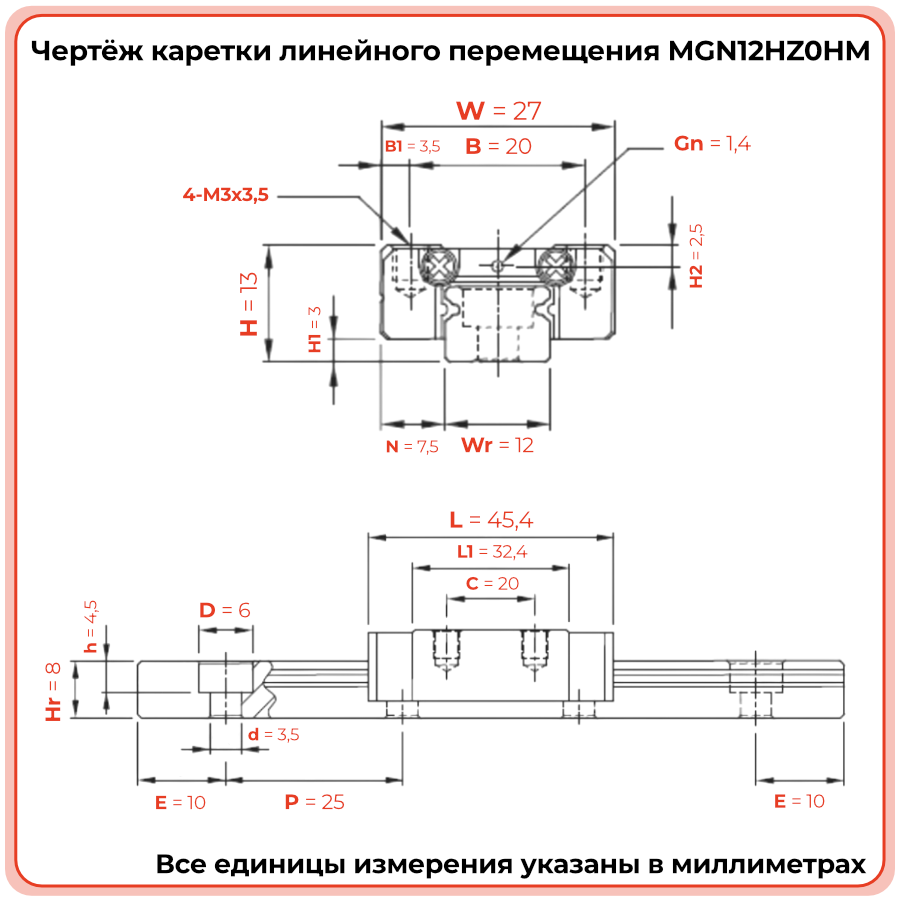

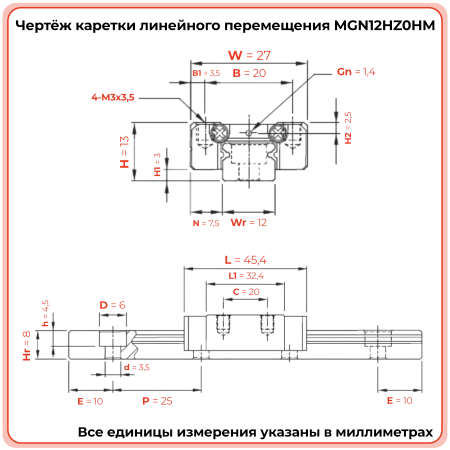

Каретка MGN12HZ0HM работает по направляющей шириной 12 мм и рассчитана на линейные узлы с повышенными требованиями к моментной нагрузке и устойчивости. Длина корпуса составляет 45,4 мм, ширина — 27 мм, высота — 13 мм, межцентровое расстояние крепления — 20 мм, глубина отверстия крепёжного винта — 8 мм, крепление выполняется винтами M3. Минимальный преднатяг Z0, высокий класс точности H и нержавеющее исполнение корпуса позволяют использовать каретку в ответственных узлах и сложных условиях.
- Ширина направляющей: 12 мм.
- Габариты каретки: 45,4 × 27 × 13 мм.
- Межцентровое расстояние крепления: 20 мм.
- Глубина отверстия крепёжного винта: 8 мм.
- Крепление: винты M3, монтаж сверху.
- Преднатяг: Z0, минимальный.
- Материал: нержавеющая сталь.
- Рекомендуемые условия эксплуатации: ровная и жёсткая базовая поверхность, точная установка рельса, защита от ударных нагрузок и соблюдение режима смазки, адаптированного к используемой среде.
Стоит обратить внимание
Благодаря нержавеющей стали MGN12HZ0HM сохраняет геометрию и ресурс в условиях, где обычные каретки быстрее теряют жёсткость из‑за коррозии — это важно для медицинских, лабораторных и пищевых производств.
Применяемость
MGN12HZ0HM применяют в линейных системах, где требуется направляющая 12 мм, удлинённая каретка и нержавеющее исполнение: оси робототехники, медицинских и диагностических аппаратов, лабораторных комплексов, прецизионных позиционеров и 3D‑принтеров, работающих с агрессивными средами. За счёт большей длины корпуса каретка лучше работает при моментных нагрузках, чем стандартное исполнение MGN12C.
- Робототехника и мехатронные комплексы.
- Медицинское и лабораторное оборудование.
- Прецизионные системы позиционирования.
- 3D‑принтеры и специализированные ЧПУ‑станки.
- Линейные узлы, работающие во влажной или агрессивной среде.
Стоит обратить внимание
При проектировании узлов на MGN12HZ0HM важно учитывать не только вертикальные нагрузки, но и моментные воздействия: удлинённый корпус лучше их воспринимает, но требует грамотной компоновки базы и крепления.
Аналоги
Для технического сравнения и возможной замены каретки MGN12HZ0HM можно ориентироваться на решения других производителей миниатюрных линейных направляющих типоразмера 12 мм с удлинённым корпусом и сопоставимой геометрией. Ниже приведены примеры таких аналогов.
Перед переходом на аналог другого бренда необходимо сверить каталожные размеры, межцентровые расстояния, глубину резьбы, преднатяг, допустимые нагрузки и исполнение по материалу, чтобы сохранить ожидаемое поведение узла.
Стоит обратить внимание
Особенно осторожно следует подходить к замене в медицинских и лабораторных системах: помимо геометрии и нагрузок важно совпадение материалов и допустимости применения выбранного аналога в соответствующей среде.
Часто задаваемые вопросы
- В каких случаях MGN12HZ0HM предпочтительнее MGN12CZ0H?
Удлинённое исполнение целесообразно, когда на каретку передаются заметные моментные нагрузки или увеличивается масса платформы: MGN12HZ0HM даёт более протяжённую опору и стабильнее держит геометрию оси. - Зачем нужна нержавеющая сталь в конструкции каретки?
Нержавеющий материал позволяет использовать каретку в условиях повышенной влажности, контакта с моющими или технологическими жидкостями, а также в стерильных камерах, снижая риск коррозии и потери точности. - Какие ключевые требования к монтажу MGN12HZ0HM?
Требуются ровная и жёсткая базовая поверхность, точная установка рельса, аккуратная затяжка крепежа M3, проверка хода по всей длине и применение смазки, совместимой с рабочей средой (в т.ч. медицинской или пищевой). - Можно ли заменить MGN12HZ0HM TECHNIX на аналог HIWIN?
Да, при совпадении габаритов, монтажной базы, класса точности, преднатяга и материала. Перед заменой нужно сверить каталожные данные и убедиться, что аналог допускается к работе в соответствующей среде. - Какие признаки говорят о необходимости обслуживания или замены каретки?
Поводом для обслуживания являются рост люфта, появление шума и рывков, изменение характера хода, ухудшение точности позиционирования; в таких случаях необходимо оценить состояние рельса, смазки и, при необходимости, запланировать замену каретки.
Стоит обратить внимание
Для узлов с повышенной ответственностью рекомендуется проектировать плановое обслуживание линейных систем и контролировать состояние кареток по фиксированным интервалам, а не только по факту возникновения симптомов.
