О товаре
Каретка HGW65CCZAH TECHNIX — широкая фланцевая каретка серии HG для направляющих 65 мм, рассчитанная на крайне высокие нагрузки и работу в тяжёлых промышленных условиях. Стандартная длина корпуса CC, преднатяг ZA и класс точности H делают эту каретку подходящей для узлов, где требуется жёсткое и точное линейное перемещение массивных элементов по профильным направляющим.
HGW65CCZAH TECHNIX применяют в тяжёлых станках, крупных портальных системах, линейных модулях и позиционирующих платформах, где направляющие 65 мм работают вблизи предельных нагрузок. Каретка обеспечивает устойчивость к значительным статическим и динамическим усилиям, сохраняя геометрию и повторяемость перемещений при многократных циклах работы.
Стоит обратить внимание
HGW65CCZAH относится к самым крупным кареткам серии HGW и обладает значительной массой и габаритами. Это нужно учитывать при проектировании кинематики и подборе приводов: увеличение типоразмера до 65 мм повышает запас по нагрузке, но одновременно увеличивает инерцию и требования к жёсткости опорных конструкций.
Расшифровка артикула

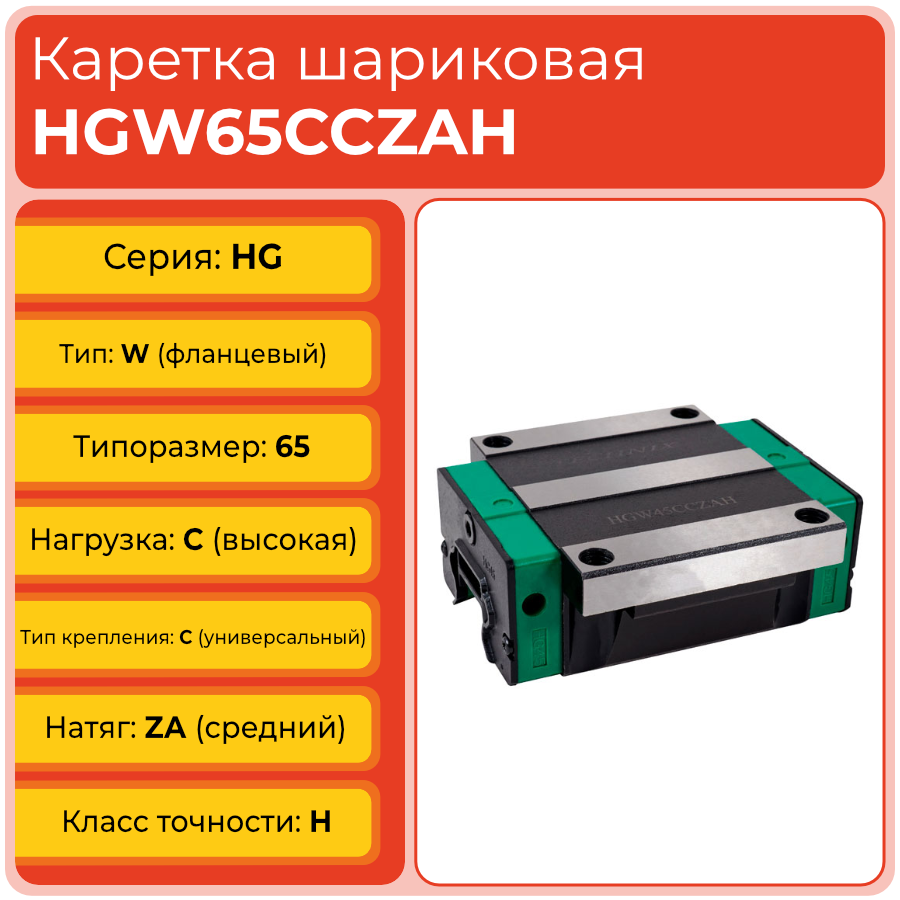

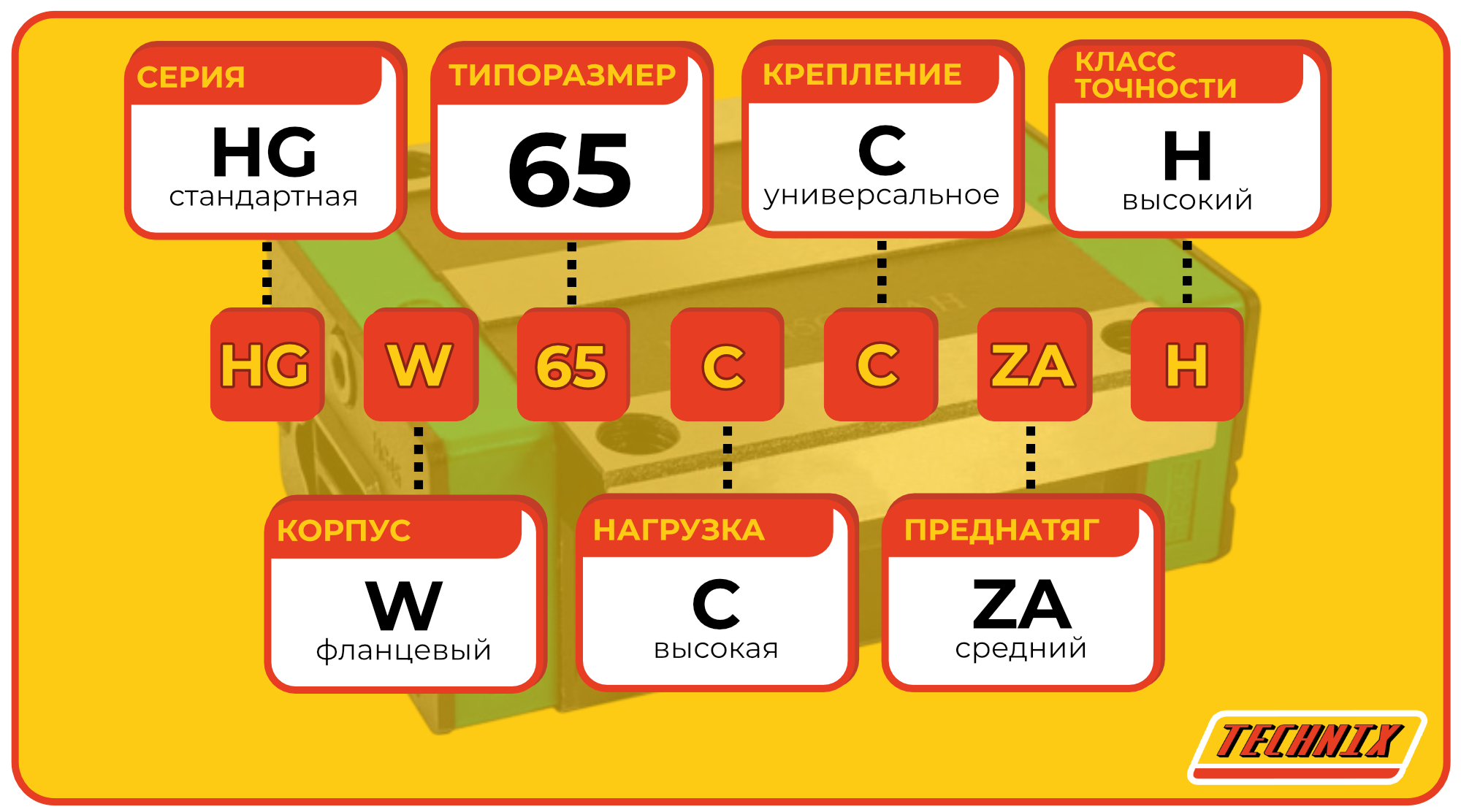

Обозначение HGW65CCZAH отражает серию, тип корпуса, типоразмер направляющей, длину каретки, преднатяг и класс точности. Это позволяет быстро понять, для каких задач предназначена данная модель.
- HG — серия кареток высокой грузоподъёмности для тяжёлых нагрузок.
- W — широкий фланцевый корпус.
- 65 — типоразмер, профильная направляющая шириной 65 мм.
- C — стандартная длина корпуса.
- C — универсальный фланцевый корпус с креплением сверху или снизу.
- ZA — преднатяг среднего уровня.
- H — высокий класс точности.
Таким образом, HGW65CCZAH — это стандартная по длине фланцевая каретка серии HG для направляющих 65 мм, с преднатягом ZA и высоким классом точности H. Она ориентирована на применение в крайне нагруженных линейных узлах, где требуется сочетание высокой несущей способности, жёсткости и точности.
Стоит обратить внимание
Двойной индекс C в артикулах семейства HGW65CCZAH имеет разный смысл: первый символ показывает длину корпуса, второй — тип фланцевого исполнения. Неправильная трактовка этого сочетания может привести к выбору каретки с неподходящими габаритами или схемой крепления, несмотря на совпадение типоразмера 65 мм.

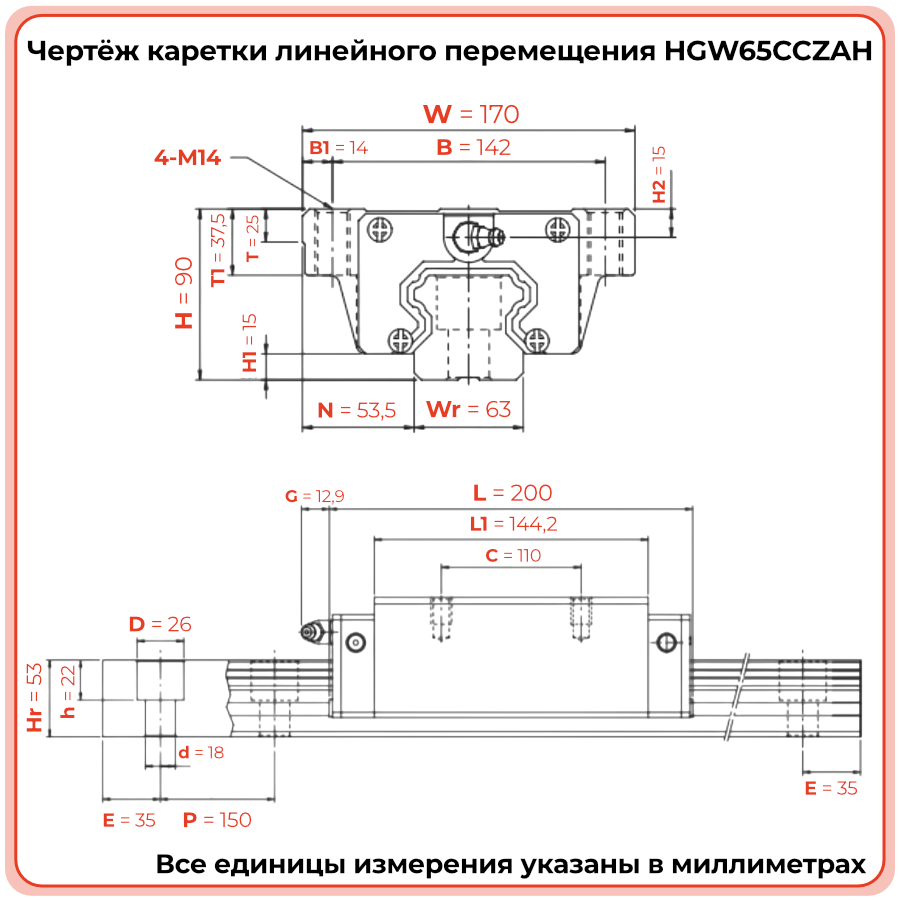

Конструкция и устройство
HGW65CCZAH — фланцевая каретка с четырёхрядной шариковой схемой качения, рассчитанная на совместную работу с профильными направляющими серии HG типоразмера 65 мм. Стандартная длина корпуса CC в сочетании с широкой опорной поверхностью W обеспечивает равномерное распределение нагрузок и устойчивость к опрокидывающим моментам при тяжёлой эксплуатации.
- Широкий фланцевый корпус W для жёсткого крепления к базовой поверхности.
- Исполнение CC — стандартная длина корпуса для типоразмера 65 мм.
- Четырёхрядная схема расположения шариков, воспринимающая нагрузки в разных направлениях.
- Преднатяг ZA уменьшает люфты и повышает жёсткость линейного узла.
- Класс точности H обеспечивает стабильное и точное позиционирование даже при тяжёлых режимах работы.
- Каретка рассчитана на установку на стандартные профильные направляющие 65 мм без изменения базовых посадочных размеров.
Стоит обратить внимание
Несмотря на стандартную длину, корпус HGW65CCZAH остаётся крупным и массивным, а значит, более чувствительным к качеству установки направляющих. При нарушении прямолинейности или параллельности именно крупные каретки быстрее реагируют ростом усилия хода и износа, поэтому требования к геометрии баз и монтажу здесь особенно высоки.

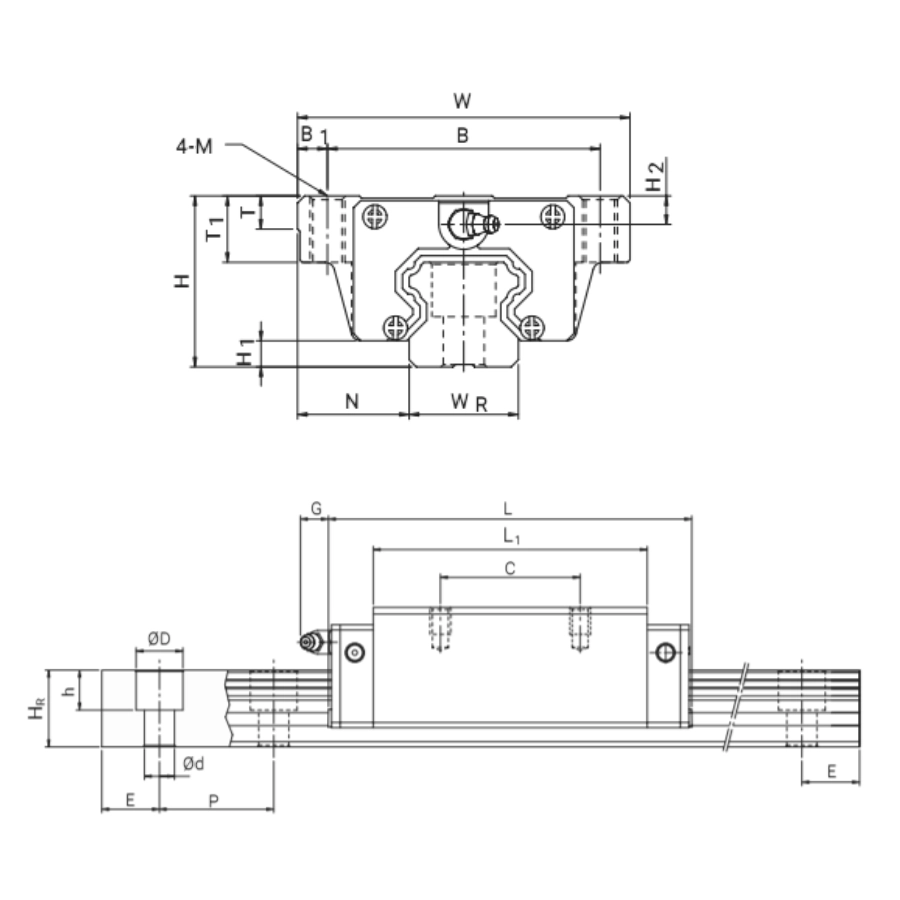

Модельный ряд фланцевых кареток HGW
Серия HGW TECHNIX включает фланцевые каретки для направляющих от 15 до 65 мм с различной длиной корпуса, преднатягом и вариантами уплотнений. Ниже приведён модельный ряд HGW 15–65 мм; текущая каретка HGW65CCZAH выделена.
| Артикул | Типоразмер | L, мм | W, мм | H, мм | Натяг | C, мм | B, мм |
|---|---|---|---|---|---|---|---|
| HGW15CCZAH | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW15CCZAHZZ | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW20CCZAH | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20CCZAHZZ | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAH | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAHZZ | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW25CCZ0H | 25 | 84,0 | 70,0 | 36,0 | Z0 | 45,0 | 57,0 |
| HGW25CCZAH | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25CCZAHZZ | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAH | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAHZZ | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW30CCZAH | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30CCZAHZZ | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAH | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAHZZ | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW35CCZAH | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35CCZAHZZ | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35HCZAH | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW35HCZAHZZ | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW55CCZAH | 55 | 166,7 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW55HCZAH | 55 | 204,8 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW65CCZAH | 65 | 200,2 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
| HGW65HCZAH | 65 | 259,6 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
Стоит обратить внимание
HGW65CCZAH является базовым исполнением для направляющих 65 мм, а HGW65HCZAH — усилённым вариантом с удлинённым корпусом. При этом выбор между ними должен основываться на расчётах по нагрузкам и моментам: в ряде задач стандартная длина полностью закрывает требования, а удлинённое исполнение усложняет компоновку без заметного выигрыша.

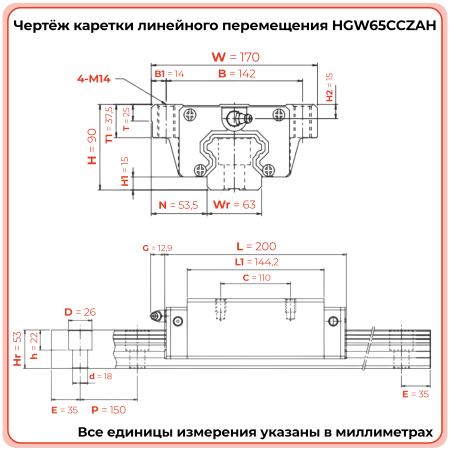

Технические параметры и условия эксплуатации
Каретка HGW65CCZAH TECHNIX предназначена для работы с профильными направляющими 65 мм под крайне высокими нагрузками. Стандартная длина корпуса, преднатяг ZA и класс точности H позволяют использовать её в наиболее нагруженных и ответственных линейных узлах тяжёлого промышленного оборудования.
- Типоразмер направляющей: 65 мм.
- Исполнение корпуса: широкий фланцевый корпус W, стандартная длина CC.
- Преднатяг: ZA — средний, для повышения жёсткости и уменьшения люфтов.
- Класс точности: H — высокий.
- Уплотнения: базовое исполнение без дополнительного комплекта ZZ.
- Для надёжной работы необходимы ровные жёсткие базы, точное выравнивание направляющих, регулярная смазка и контроль крепежа, особенно при многосменной эксплуатации и высоких динамических нагрузках.
Стоит обратить внимание
Высокий преднатяг и большой типоразмер означают, что HGW65CCZAH чувствительна к любым отклонениям в геометрии установки. Небольшие ошибки при базировании направляющих, которые могут быть не столь критичны для меньших типоразмеров, на 65‑мм системах быстро приводят к росту усилия хода, нагреву и ускоренному износу.
Применяемость
HGW65CCZAH используют в узлах линейного перемещения, где направляющие 65 мм работают с максимальными нагрузками и жёсткими требованиями к точности. Это тяжёлые портальные системы, крупные позиционирующие столы, мощные станки и специализированные промышленные комплексы, где перемещаются массивные узлы и заготовки.
- Тяжёлые станки и обрабатывающие центры с направляющими 65 мм.
- Крупные портальные конструкции, работающие с большими вылетами и моментами.
- Позиционирующие столы и платформы для перемещения массивных деталей и оснастки.
- Линейные модули в тяжёлом промышленном оборудовании и специальных установках.
- Узлы, где требуются максимальный запас по нагрузке и высокая устойчивость к опрокидывающим моментам.
Стоит обратить внимание
Переход на типоразмер 65 мм имеет смысл только там, где по результатам расчётов более мелкие направляющие действительно не обеспечивают нужного запаса по нагрузке и моментам. В противном случае увеличение размера может оказаться избыточным и усложнить проект по массе, габаритам и стоимости.
