О товаре

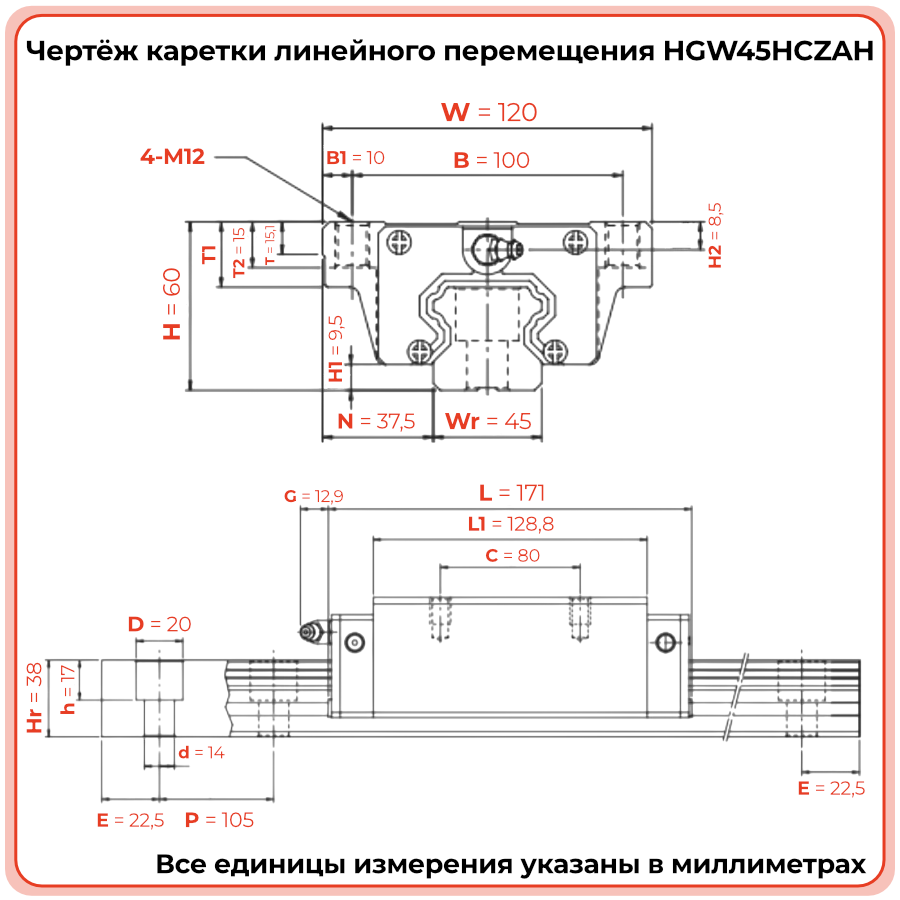

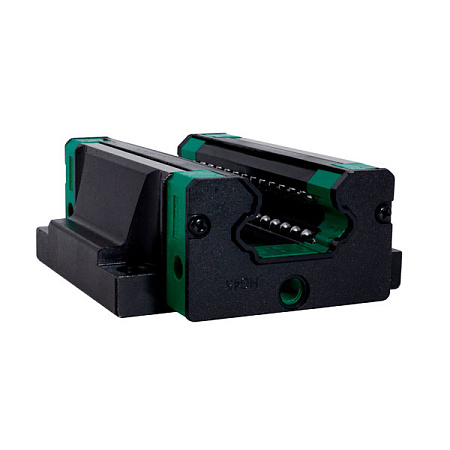

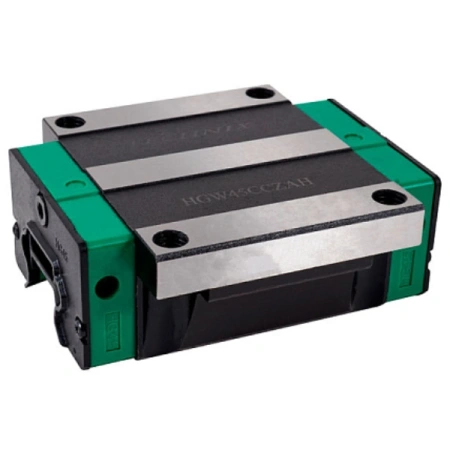

Каретка HGW45HCZAH TECHNIX — удлинённая фланцевая каретка серии HG для направляющих 45 мм, рассчитанная на сверхвысокие нагрузки и повышенную моментную устойчивость. Удлинённый корпус HC и широкий фланцевый формат W делают её пригодной для тяжёлых промышленных узлов, где обычных кареток стандартной длины уже недостаточно по жёсткости и ресурсу.
HGW45HCZAH TECHNIX применяют в станках, тяжёлых портальных системах, позиционирующих столах и модулях, где направляющие 45 мм работают с большими вылетами и опрокидывающими моментами. Каретка ориентирована на узлы, в которых важно не только выдержать нагрузку, но и сохранить геометрию и точность при многократных циклах перемещения.
Стоит обратить внимание
HGW45HCZAH по посадочным размерам базируется на той же направляющей, что и HGW45CCZAH, но имеет значимо большую длину корпуса и массу. Это повышает моментную устойчивость, но требует проверки по габаритам, динамике и усилию привода ещё на этапе проектирования, особенно при ограниченном пространстве или чувствительных к массе системах.
Расшифровка артикула

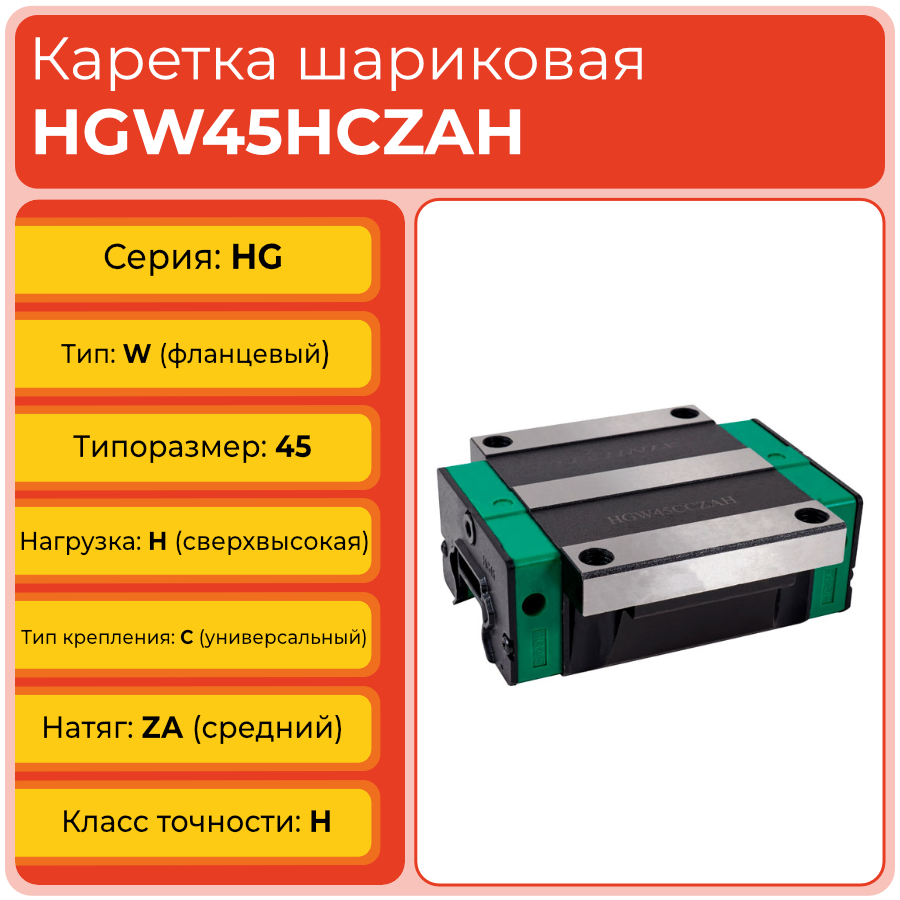

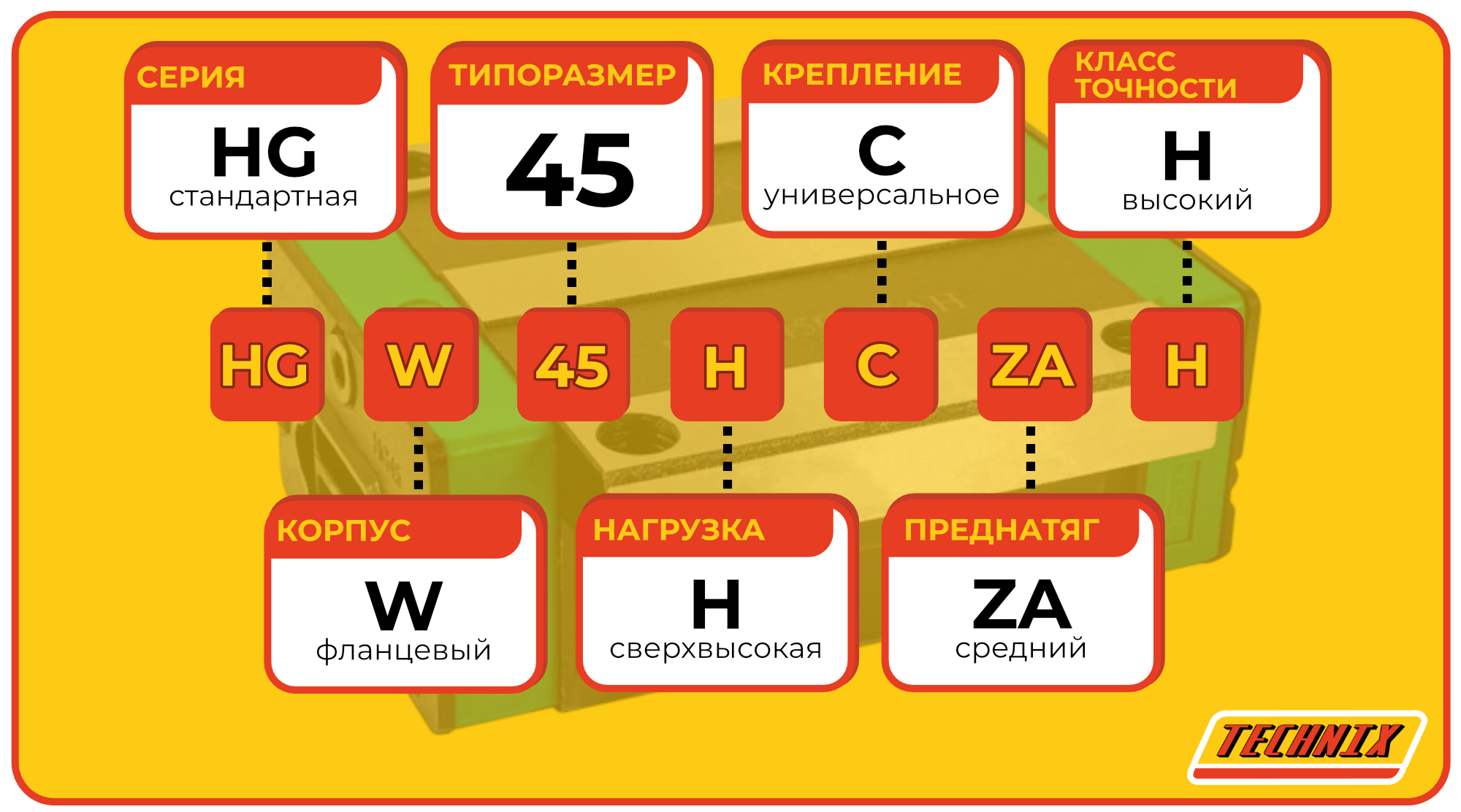

Обозначение HGW45HCZAH отражает серию, тип корпуса, типоразмер направляющей, длину каретки, преднатяг и класс точности. Это позволяет быстро понять, для каких задач подходит данная модель.
- HG — серия кареток для высоких и сверхвысоких нагрузок.
- W — широкий фланцевый корпус.
- 45 — типоразмер, профильная направляющая шириной 45 мм.
- H — удлинённое исполнение корпуса (повышенная моментная стойкость).
- C — фланцевый корпус с универсальным креплением.
- ZA — преднатяг среднего уровня.
- H — высокий класс точности.
Таким образом, HGW45HCZAH — это длинная фланцевая каретка серии HG на направляющую 45 мм, с преднатягом ZA и классом точности H. Она предназначена для применения в узлах, где необходимо сочетание высокой грузоподъёмности, повышенной моментной устойчивости и точного позиционирования.
Стоит обратить внимание
Буквы H и C в середине артикула отвечают за разные аспекты исполнения: H — длину корпуса, C — тип фланцевого блока. При подборе и замене важно учитывать оба индекса одновременно, иначе можно получить каретку с правильным фланцем, но недостаточным запасом по длине и моменту.
Конструкция и устройство
HGW45HCZAH — это удлинённая фланцевая каретка с четырёхрядной шариковой схемой качения, рассчитанная на работу с профильными направляющими серии HG. Увеличенная длина корпуса по сравнению с исполнением CC обеспечивает большую длину опоры, что напрямую повышает устойчивость к опрокидывающим моментам и улучшает распределение нагрузок.
- Широкий фланцевый корпус W для жёсткого крепления к опорной поверхности.
- Исполнение HC — удлинённый корпус для повышенной моментной устойчивости.
- Четырёхрядное расположение шариков, воспринимающее нагрузки сверху, снизу и с боков.
- Преднатяг ZA уменьшает люфты и повышает жёсткость линейного узла.
- Класс точности H обеспечивает точное и повторяемое позиционирование.
- Корпус адаптирован для установки на стандартные профильные направляющие 45 мм без изменения их базовых посадочных размеров.
Стоит обратить внимание
Удлинённый корпус HGW45HCZAH повышает жёсткость и моментную стойкость, но делает каретку более чувствительной к качеству установки направляющих. При нарушении прямолинейности или параллельности именно длинные каретки первыми реагируют ростом усилия хода и ускоренным износом, поэтому требования к монтажу для них выше, чем для стандартных CC‑исполнений.

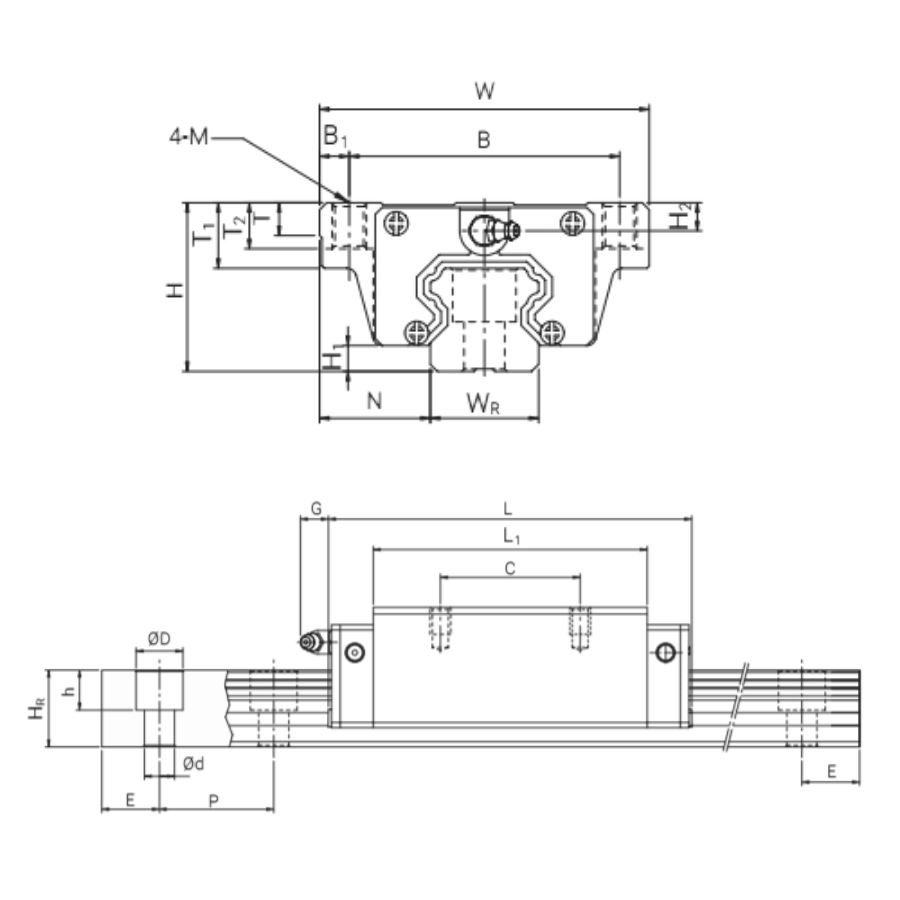

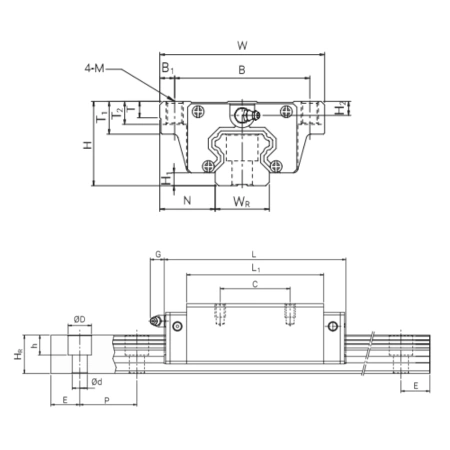

Модельный ряд фланцевых кареток HGW
Серия HGW TECHNIX включает фланцевые каретки для направляющих от 15 до 65 мм, с различными длинами корпуса, преднатягом и вариантами уплотнений. Ниже представлен модельный ряд HGW 15–65 мм; текущая каретка HGW45HCZAH выделена.
| Артикул | Типоразмер | L, мм | W, мм | H, мм | Натяг | C, мм | B, мм |
|---|---|---|---|---|---|---|---|
| HGW15CCZAH | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW15CCZAHZZ | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW20CCZAH | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20CCZAHZZ | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAH | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAHZZ | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW25CCZ0H | 25 | 84,0 | 70,0 | 36,0 | Z0 | 45,0 | 57,0 |
| HGW25CCZAH | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25CCZAHZZ | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAH | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAHZZ | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW30CCZAH | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30CCZAHZZ | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAH | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAHZZ | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW35CCZAH | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35CCZAHZZ | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35HCZAH | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW35HCZAHZZ | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45CCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45HCZAH | 45 | 171,2 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW55CCZAH | 55 | 166,7 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW55HCZAH | 55 | 204,8 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW65CCZAH | 65 | 200,2 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
| HGW65HCZAH | 65 | 259,6 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
Стоит обратить внимание
HGW45HCZAH логично рассматривать как «усиленный» вариант по отношению к HGW45CCZAH в рамках одного типоразмера 45 мм. При этом удлинённое исполнение нельзя считать универсальным решением «на все случаи»: оно целесообразно там, где расчёт действительно показывает дефицит по моментной устойчивости и ресурсу для стандартной длины.
Технические параметры и условия эксплуатации
Каретка HGW45HCZAH TECHNIX предназначена для работы с профильными направляющими 45 мм под сверхвысокими нагрузками и значительными опрокидывающими моментами. Удлинённый корпус, преднатяг ZA и класс точности H делают её подходящей для ответственных узлов, где критичны жёсткость, точность и устойчивость к динамическим нагрузкам.
- Типоразмер направляющей: 45 мм.
- Исполнение корпуса: широкий фланцевый корпус W, удлинённое исполнение HC.
- Преднатяг: ZA — средний, для повышения жёсткости и уменьшения люфтов.
- Класс точности: H — высокий.
- Уплотнения: базовое исполнение без дополнительного комплекта ZZ.
- Для корректной эксплуатации необходимы ровные и жёсткие базовые поверхности, точное выравнивание направляющих, регулярная смазка и контроль крепежа, особенно при многосменной работе и высоких динамических нагрузках.
Стоит обратить внимание
HGW45HCZAH демонстрирует свои преимущества только при соблюдении требований к монтажу и обслуживанию. При грубом базировании, недостаточной смазке или игнорировании регламента сервисных работ даже удлинённое исполнение не даёт ожидаемого ресурса, а иногда из‑за повышенной чувствительности к перекосам показывает рост усилия хода быстрее, чем стандартные каретки.
Применяемость
HGW45HCZAH используют в узлах линейного перемещения, где направляющие 45 мм работают с большими моментами и тяжёлыми подвижными элементами. Это тяжёлые оси станков, крупные портальные системы, линейные модули с массивными порталами и ответственные узлы в промышленном оборудовании.
- Портальные оси и балки, работающие с большими вылетами нагрузки.
- Фрезерные станки и обрабатывающие центры с тяжёлыми столами и шпиндельными узлами.
- Позиционирующие платформы, перемещающие массивные заготовки или оснастку.
- Линейные модули в оборудовании, где важны жёсткость и точность при высоких нагрузках.
- Узлы, в которых удлинённый корпус даёт необходимый запас по моментной устойчивости без увеличения числа кареток.
Стоит обратить внимание
Не во всех случаях удлинённые каретки заменяют собой несколько стандартных: иногда комбинация нескольких HGW45CC с правильным расположением даёт лучший результат с точки зрения устойчивости и отказоустойчивости. HGW45HCZAH рациональнее закладывать там, где по конструктивным причинам нельзя увеличить число кареток, а моментная нагрузка остаётся высокой.
