О товаре
Линейная каретка HGW45CCZAH TECHNIX — фланцевая шариковая каретка серии HG высокой нагрузки для профильных направляющих типоразмера 45 мм (HGR45). Модель предназначена для тяжёлых режимов эксплуатации, где необходимы высокая грузоподъёмность, жёсткость узла и стабильное линейное перемещение под значительными нагрузками.
HGW45CCZAH представляет собой широкий фланцевый блок стандартной длины с универсальным креплением и средним преднатягом. Четырёхрядная шариковая схема серии HG обеспечивает устойчивую работу при радиальных, осевых и моментных нагрузках, что делает каретку подходящей для тяжёлых станочных и портальных систем.
Стоит обратить внимание
HGW45CCZAH относится к крупным типоразмерам, которые применяются в узлах с высоким запасом по жёсткости и ресурсу. Такое исполнение целесообразно использовать там, где каретки 30–35-го размера уже не обеспечивают требуемую устойчивость конструкции.
Расшифровка артикула

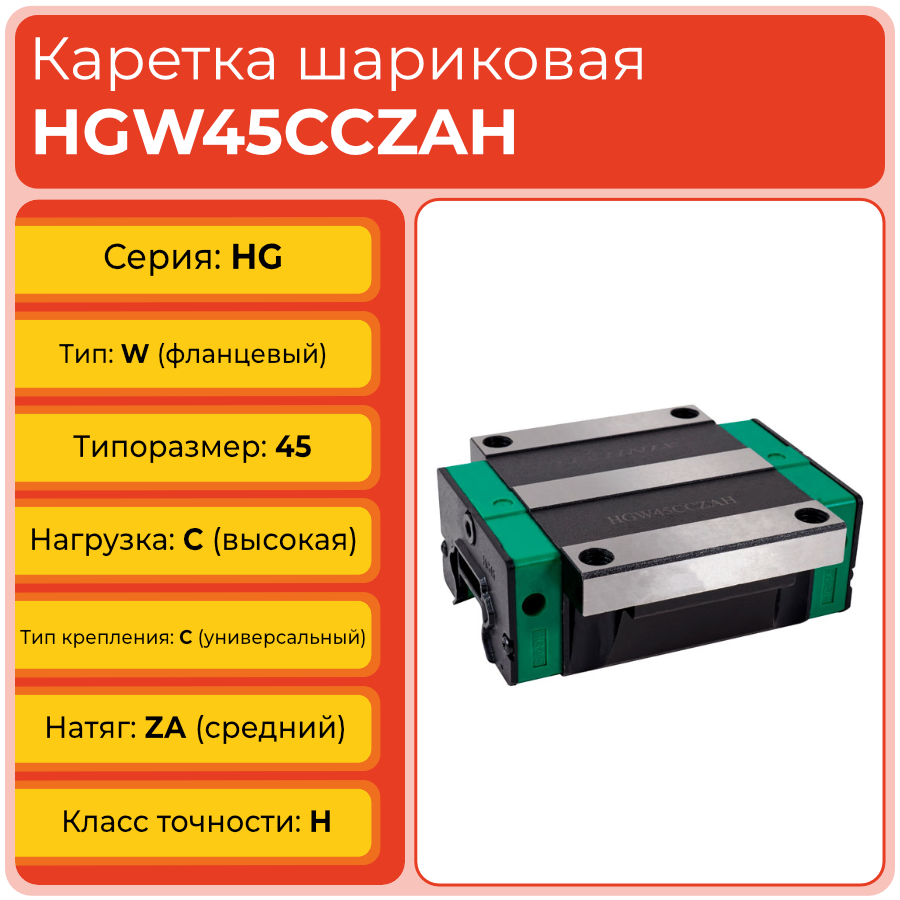

Обозначение HGW45CCZAH отражает серию, тип корпуса, типоразмер, исполнение, тип крепления, уровень преднатяга и класс точности. Такая расшифровка помогает быстро подобрать совместимую направляющую и корректный аналог.

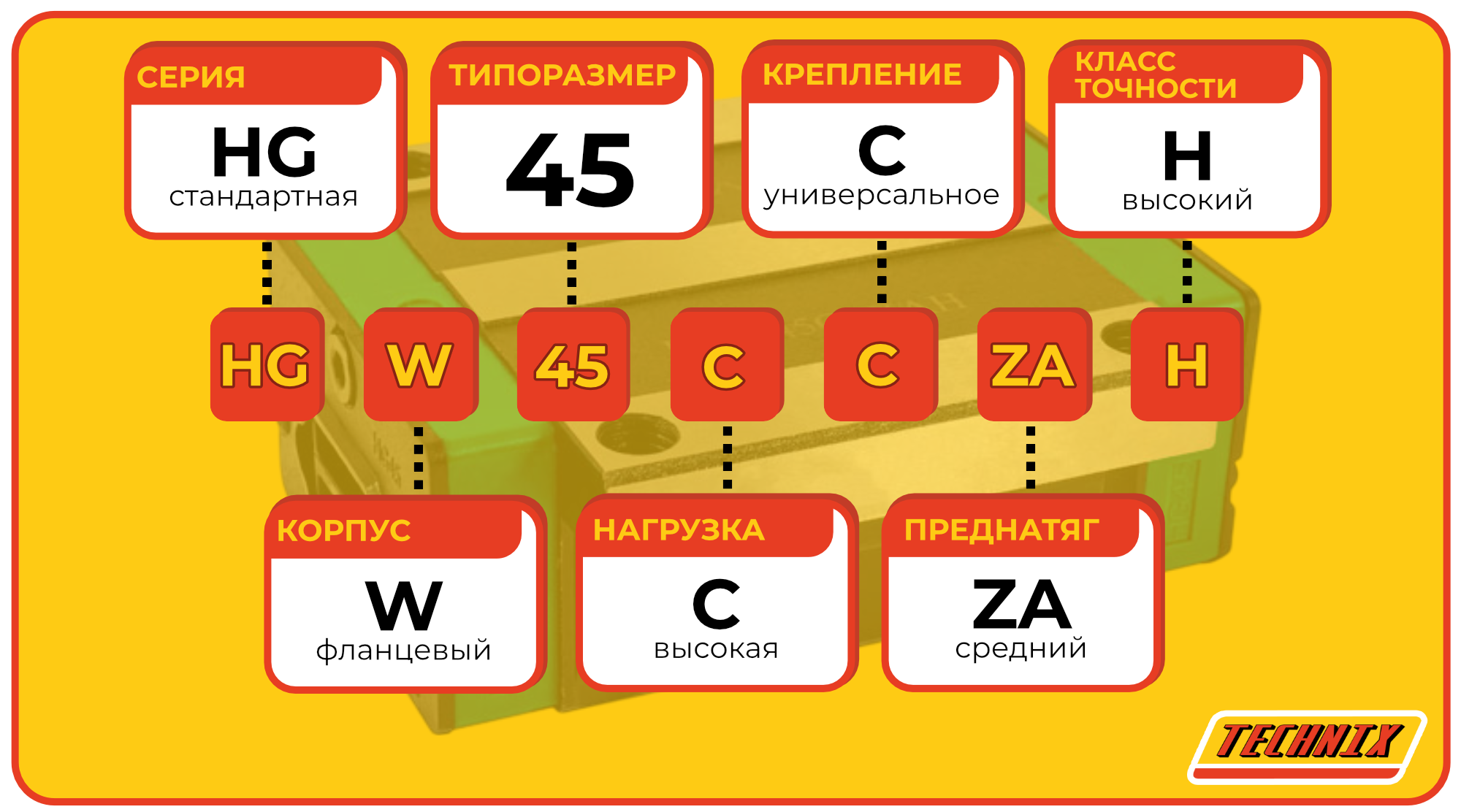

- HG — серия шариковых линейных направляющих высокой нагрузки.
- W — фланцевый тип каретки с широкой опорной площадкой.
- 45 — типоразмер, соответствующий направляющим HGR45.
- C — стандартное исполнение по нагрузочной группе.
- C — универсальное крепление, допускающее монтаж сверху и снизу.
- ZA — средний преднатяг для повышения жёсткости узла.
- H — высокий класс точности.
Полное обозначение: HGW45CCZAH. При подборе важно учитывать весь артикул целиком, поскольку различия в исполнении CC/HC, уровне преднатяга и классе точности напрямую влияют на геометрию и эксплуатационные характеристики узла.
Стоит обратить внимание
При замене по одному только типоразмеру 45 можно ошибиться с длиной каретки, преднатягом или точностью. Поэтому сравнивать нужно полный артикул, а не только первые символы обозначения.
Конструкция и устройство

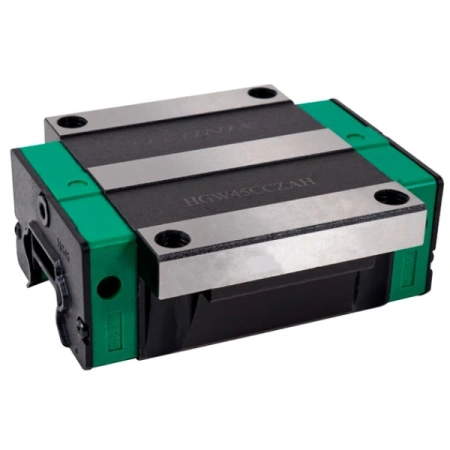

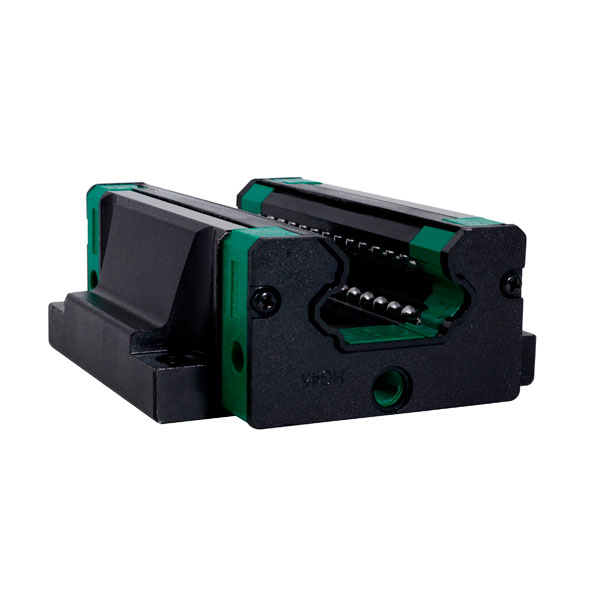

Каретка HGW45CCZAH TECHNIX выполнена в фланцевом корпусе из закалённой стали и использует четырёхрядную шариковую схему рециркуляции. Такая конструкция обеспечивает высокую жёсткость, равномерное распределение нагрузки и устойчивость к моментам в разных плоскостях.
- Фланцевый корпус с широкой опорной базой для надёжного крепления к плите или подвижной платформе.
- Четырёхрядная шариковая схема качения для восприятия нагрузок по всем основным направлениям.
- Стандартное исполнение CC по длине корпуса.
- Универсальное крепление через монтажные отверстия корпуса.
- Система смазки через пресс-маслёнку для регулярного обслуживания без полного демонтажа каретки.
Стоит обратить внимание
Из-за крупного типоразмера и высокой жёсткости каретка особенно требовательна к качеству базовых поверхностей. Даже небольшие перекосы при монтаже могут привести к перераспределению нагрузки и ускоренному износу.
Размерный ряд фланцевых кареток HGW
Ниже приведён размерный ряд фланцевых кареток серии HGW. Текущий товар выделен.
Стоит обратить внимание
HGW45 — это уже тяжёлый промышленный размер, который часто используют в станочных и портальных системах с высокими нагрузками. По сравнению с 35-м типоразмером он обеспечивает заметно больший запас по жёсткости и статической нагрузке.
Технические параметры и условия эксплуатации

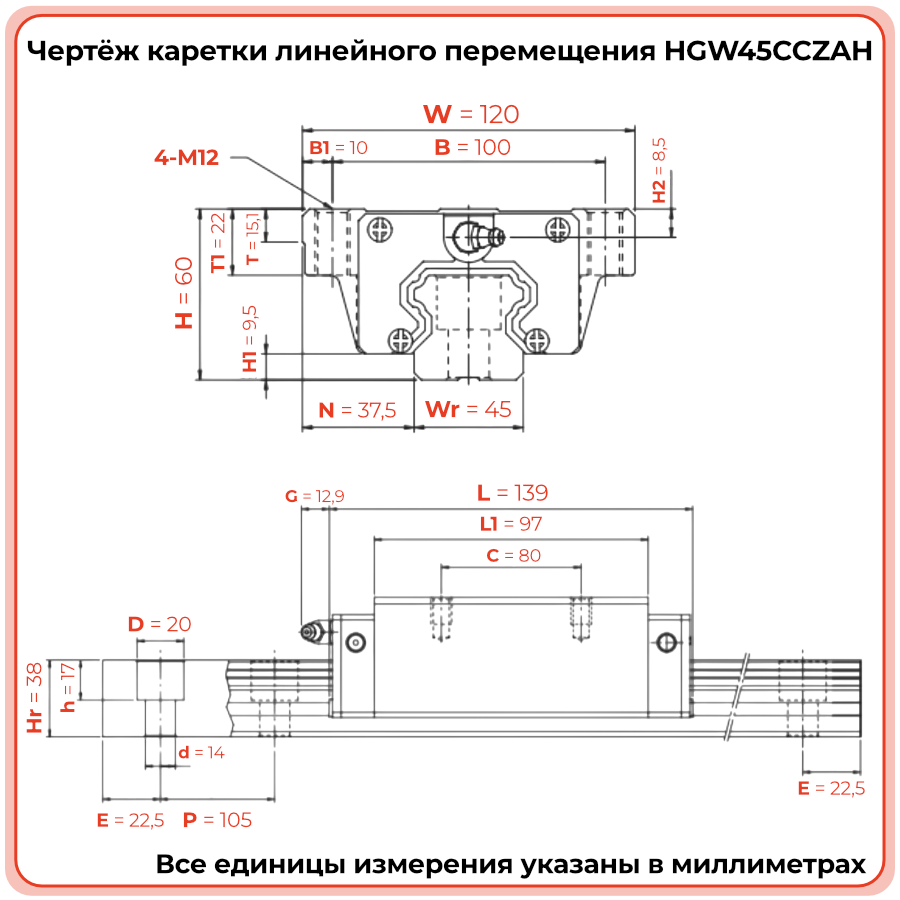

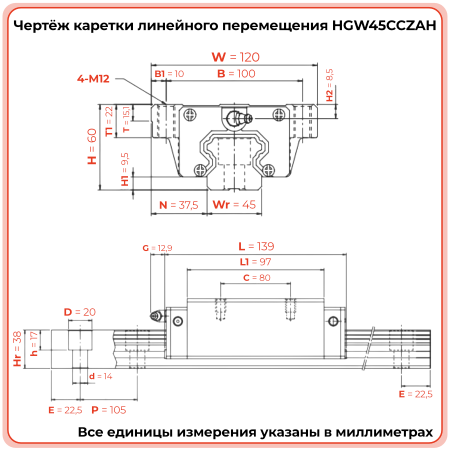

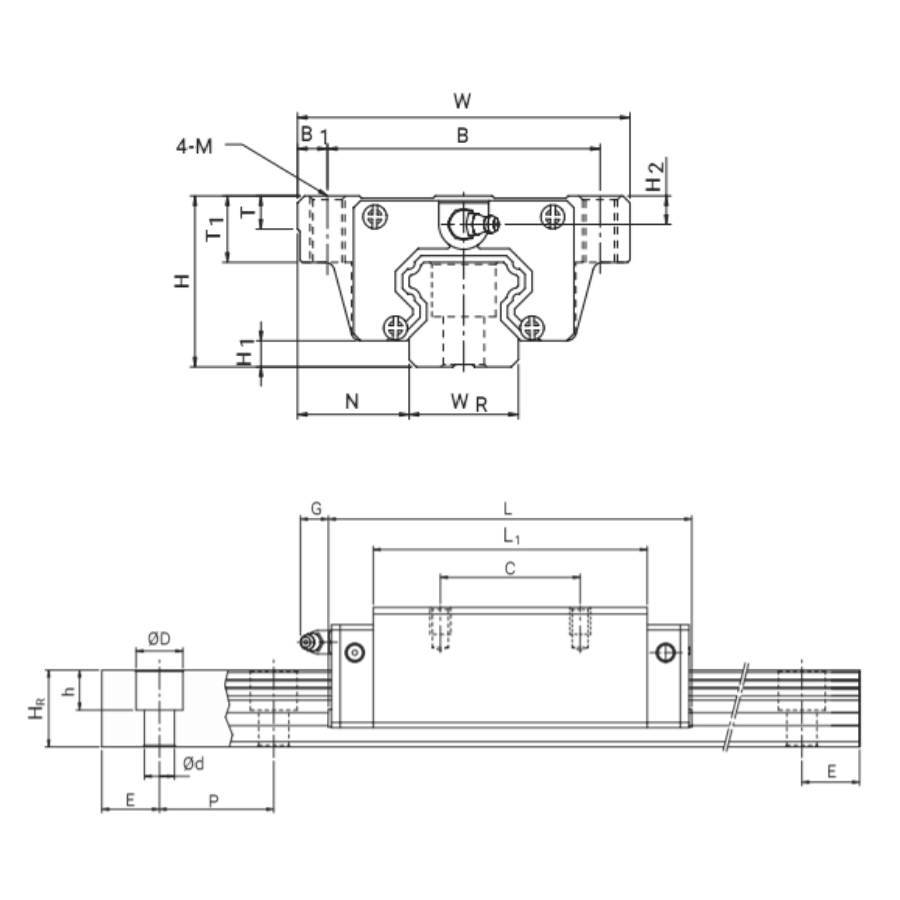

Каретка HGW45CCZAH TECHNIX предназначена для работы по профильной направляющей HGR45 в узлах с высокой статической и динамической нагрузкой. Основные размеры: длина L — 139,4 мм, ширина W — 120 мм, высота H — 60 мм, межцентровые расстояния C — 80 мм и B — 100 мм. Для данного типоразмера характерны высокий класс точности H, средний преднатяг ZA и резьба крепёжных отверстий M12.
- Серия: HG, высокая нагрузка.
- Тип корпуса: W, фланцевый.
- Типоразмер: 45.
- Исполнение: CC, стандартная длина.
- Габариты: 139,4 × 120 × 60 мм.
- Межцентровые расстояния: C — 80 мм, B — 100 мм.
- Резьба крепления: M12.
- Преднатяг: ZA, средний.
- Класс точности: H, высокий.
- Динамическая нагрузка: около 103800 Н.
- Статическая нагрузка: около 146710 Н.
- Условия эксплуатации: точный монтаж, чистые базовые поверхности, регулярная смазка и контроль ударных нагрузок.
Стоит обратить внимание
Для кареток 45-го типоразмера важно учитывать не только грузоподъёмность, но и статические моменты по осям, особенно в портальных и консольных конструкциях. На практике именно моментные нагрузки часто становятся определяющим фактором при выборе.
Применяемость
Каретка HGW45CCZAH TECHNIX используется в тяжёлых системах линейного перемещения, где важны высокая жёсткость, точность и длительный ресурс. Наиболее часто её применяют в станкостроении, промышленной автоматизации и портальных системах обработки.
- Оси тяжёлых станков с ЧПУ и обрабатывающих центров.
- Портальные фрезерные и раскроечные установки.
- Линейные оси с высокими изгибающими и опрокидывающими моментами.
- Автоматизированные транспортные и технологические системы с интенсивным циклом работы.
- Промышленные узлы, где требуется устойчивое позиционирование тяжёлых рабочих органов.
Стоит обратить внимание
Если расчётная нагрузка не требует применения типоразмера 45, иногда целесообразно рассмотреть 35-й размер для снижения массы подвижной системы. Но при приоритете жёсткости и ресурса HGW45CCZAH является более надёжным решением.
Аналоги
Линейная каретка HGW45CCZAH имеет типовое исполнение серии HGW45, поэтому может сопоставляться с аналогами других производителей при условии сверки размеров, преднатяга и класса точности.
При замене на аналог необходимо сверять габариты, высоту блока, класс точности, уровень преднатяга и грузовые характеристики. Даже при совпадении типоразмера 45 эксплуатационное поведение каретки может отличаться.
Стоит обратить внимание
Для тяжёлых направляющих особенно критично совпадение преднатяга и монтажной высоты. Несовпадение этих параметров может вызвать перекос, повышенную вибрацию и снижение точности позиционирования.
Часто задаваемые вопросы
- Чем HGW45CCZAH отличается от HGW45HCZAH?
HGW45CCZAH — это каретка стандартной длины, а HGW45HCZAH — удлинённая версия. Удлинённое исполнение обычно даёт больший запас по жёсткости и моментным нагрузкам, но требует больше монтажного пространства. - С какой направляющей работает HGW45CCZAH?
Каретка предназначена для совместной работы с профильной направляющей HGR45 соответствующей серии и класса точности. - Можно ли использовать каретку в загрязнённой среде?
Да, но в таких условиях желательно предусматривать дополнительные меры защиты, регулярную смазку и, при необходимости, модификации с дополнительными уплотнениями. - Какие основные требования к монтажу?
Требуются ровные базовые поверхности, точная геометрия установки рельса, равномерная затяжка крепежа и контроль плавности хода по всей длине перемещения. - Когда каретку следует заменить?
Замена требуется при появлении увеличенного люфта, шума, рывков при движении, снижении точности позиционирования или заметном износе элементов качения и дорожек.
Стоит обратить внимание
Для кареток такого класса желательно закладывать регламентный осмотр по наработке, а не ждать выраженных признаков износа. Это помогает снизить риск внеплановых остановок оборудования.
