О товаре

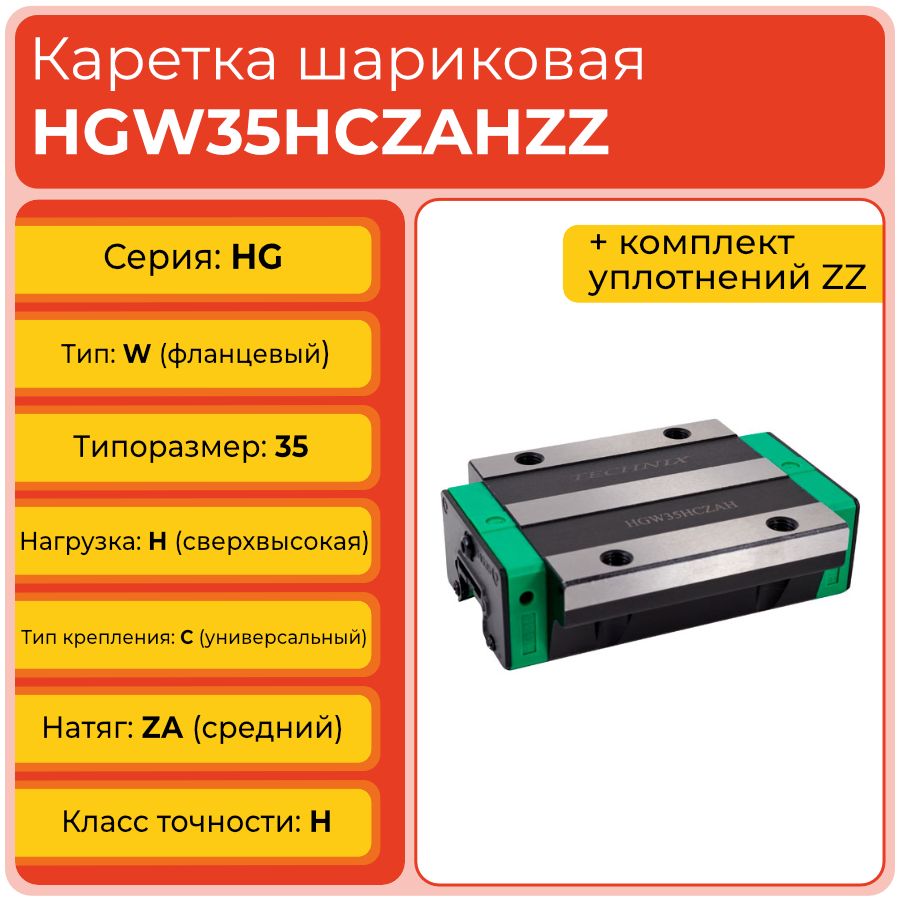

Каретка HGW35HCZAHZZ TECHNIX — удлинённая фланцевая каретка серии HG для направляющих 35 ;мм с дополнительным комплектом уплотнений ZZ. Такое исполнение предназначено для узлов линейного перемещения, в которых одновременно важны высокая грузоподъёмность, повышенная моментная устойчивость и защита дорожек качения от загрязнений.
HGW35HCZAHZZ TECHNIX применяют в тяжёлых портальных системах, станках и автоматизированных линиях, где направляющие 35 ;мм работают в условиях пыли, стружки или брызг охлаждающей жидкости, а доступ к регулярному обслуживанию ограничен. Удлинённый корпус HC обеспечивает увеличенную длину опоры, преднатяг ZA повышает жёсткость, а ZZ‑уплотнения помогают сохранить стабильный ход при длительной эксплуатации.
Стоит обратить внимание
HGW35HCZAHZZ по посадочным размерам совместима с другими каретками HGW35, но сочетает в себе удлинённый корпус и усиленную защиту ZZ. Если ранее в узле использовались стандартные каретки без дополнительного уплотнения, переход на ZZ‑исполнение обычно повышает ресурс, но может немного увеличить усилие перемещения и требования к качеству смазки.

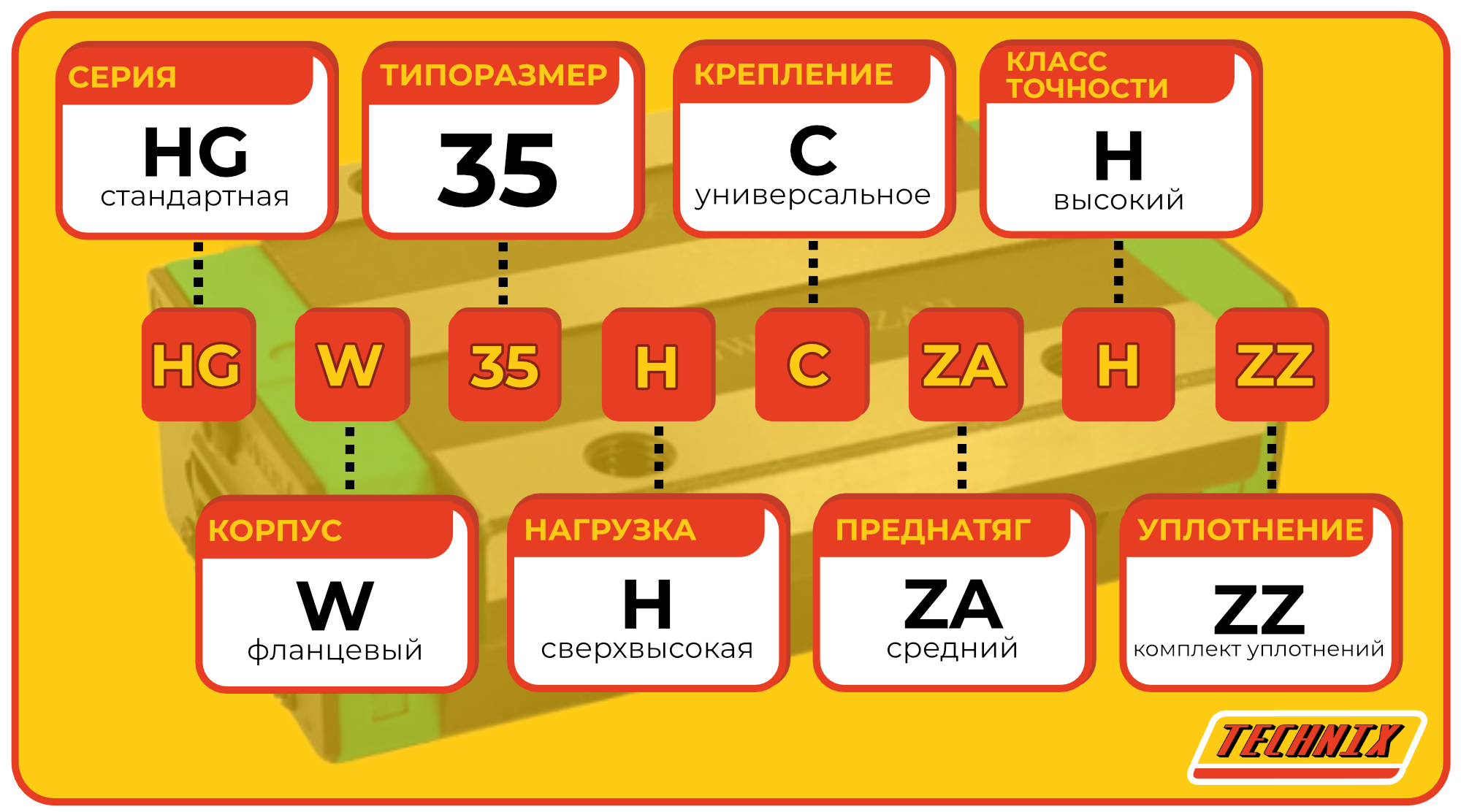

Расшифровка артикула
Обозначение HGW35HCZAHZZ фиксирует серию, тип корпуса, типоразмер направляющей, длину каретки, преднатяг, класс точности и наличие дополнительного комплекта уплотнений.
- HG — серия кареток для высоких и сверхвысоких нагрузок.
- W — широкий фланцевый корпус.
- 35 — типоразмер, профильная направляющая шириной 35 ;мм.
- H — удлинённое исполнение корпуса (повышенная моментная стойкость).
- C — фланцевый корпус с универсальным креплением.
- ZA — преднатяг среднего уровня.
- H — высокий класс точности.
- ZZ — дополнительный торцевой комплект уплотнений.
В итоге HGW35HCZAHZZ — это длинная фланцевая каретка серии HG на направляющую 35 ;мм, с преднатягом ZA, точностью H и расширенным набором уплотнений ZZ. Такое сочетание индексов делает её подходящим решением для тяжёлых и загрязнённых условий эксплуатации, где требуется максимальный запас по ресурсу и жёсткости.
Стоит обратить внимание
При чтении артикула важно не терять суффикс ZZ: он не меняет геометрию корпуса, но радикально влияет на поведение узла в грязной среде. Подбор по «обрезанному» обозначению HGW35HCZAH вместо HGW35HCZAHZZ может привести к ошибке и сокращению ресурса из‑за недостаточной защиты.
Конструкция и устройство

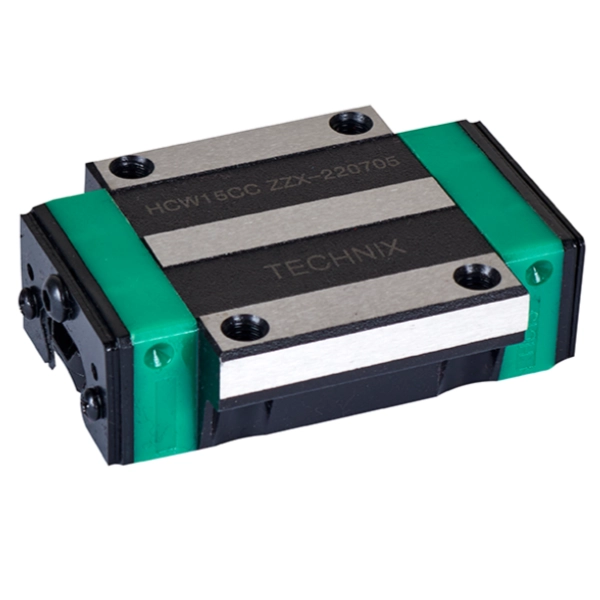

Каретка HGW35HCZAHZZ представляет собой удлинённый фланцевый блок с четырёхрядной шариковой схемой качения, дополнительно оснащённый торцевыми ZZ‑уплотнениями. Увеличенная длина корпуса по сравнению с исполнением CC повышает устойчивость к опрокидывающим моментам, а комплект уплотнений помогает удерживать смазку и защищать дорожки качения от попадания грязи.
- Широкий фланцевый корпус W для жёсткого и устойчивого крепления.
- Исполнение HC — удлинённый корпус, рассчитанный на повышенные моментные нагрузки.
- Четырёхрядное расположение шариков с восприятием нагрузок сверху, снизу и с боков.
- Преднатяг ZA снижает люфты и повышает жёсткость узла.
- Класс точности H обеспечивает точное позиционирование и повторяемость движений.
- Комплект ZZ‑уплотнений защищает торцы каретки, снижая попадание загрязнений на дорожки качения и продлевая срок службы.
Стоит обратить внимание
Наличие ZZ‑уплотнений в сочетании с удлинённым корпусом повышает требования к точности монтажа: при перекосах направляющих и нарушении параллельности такие каретки быстрее реагируют ростом усилия хода и износа уплотнителей. Для получения ожидаемого ресурса важно закладывать HGW35HCZAHZZ в конструкции с жёсткими базами и контролировать геометрию на этапе сборки.
Модельный ряд фланцевых кареток HGW
Серия HGW TECHNIX охватывает фланцевые каретки для направляющих от 15 до 65 ;мм, включая стандартные и удлинённые корпуса, варианты с разным преднатягом и наличием ZZ‑уплотнений. Ниже приведён модельный ряд HGW 15–65 ;мм; текущая каретка HGW35HCZAHZZ выделена.

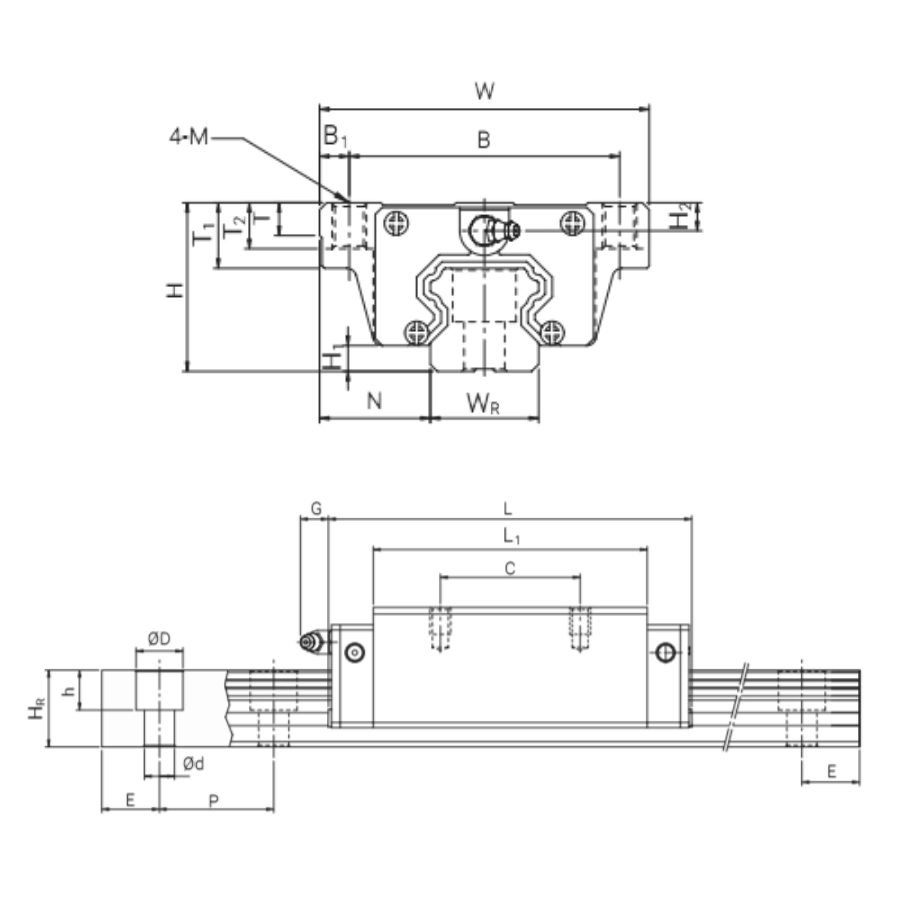

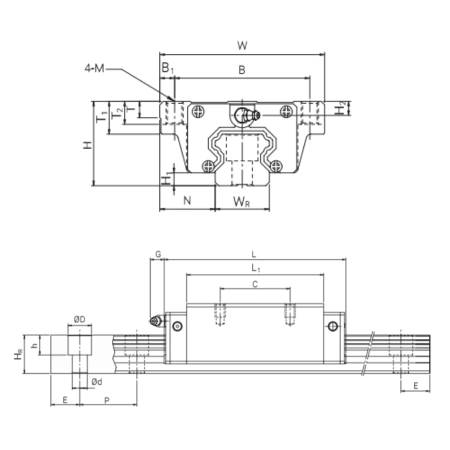

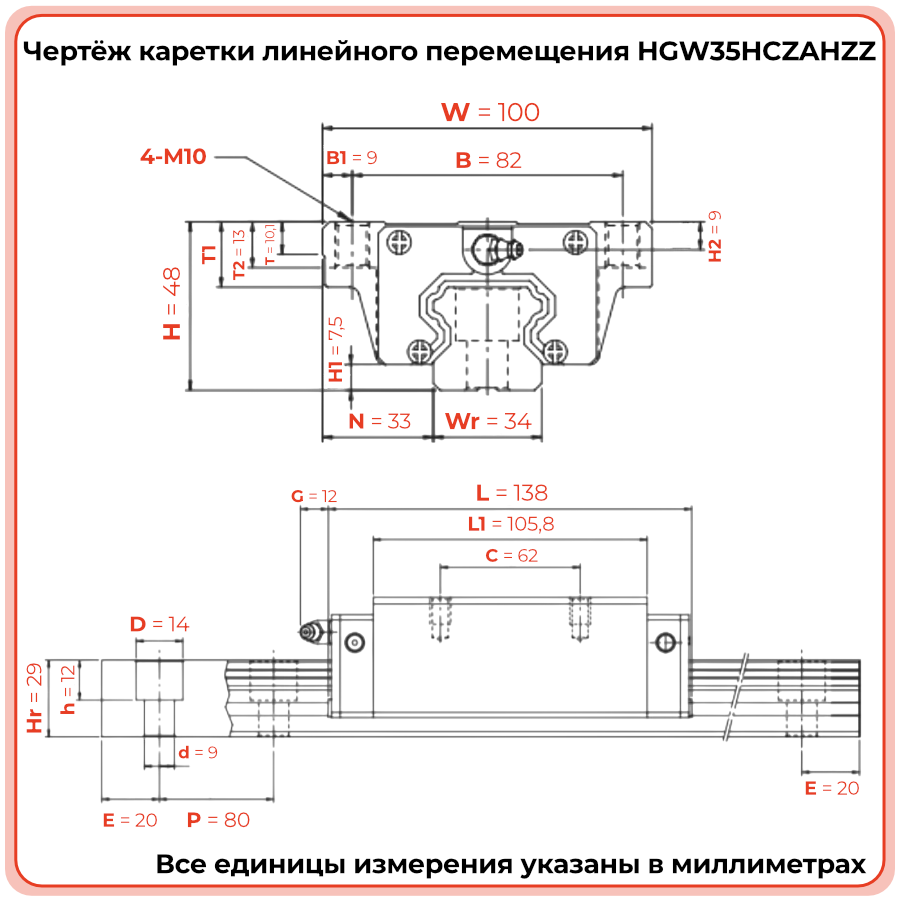

| Артикул | Типоразмер | L, мм | W, мм | H, мм | Натяг | C, мм | B, мм |
|---|---|---|---|---|---|---|---|
| HGW15CCZAH | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW15CCZAHZZ | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW20CCZAH | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20CCZAHZZ | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAH | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAHZZ | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW25CCZ0H | 25 | 84,0 | 70,0 | 36,0 | Z0 | 45,0 | 57,0 |
| HGW25CCZAH | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25CCZAHZZ | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAH | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAHZZ | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW30CCZAH | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30CCZAHZZ | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAH | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAHZZ | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW35CCZAH | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35CCZAHZZ | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35HCZAH | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW35HCZAHZZ | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45CCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45HCZAH | 45 | 171,2 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW55CCZAH | 55 | 166,7 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW55HCZAH | 55 | 204,8 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW65CCZAH | 65 | 200,2 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
| HGW65HCZAH | 65 | 259,6 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
Стоит обратить внимание
HGW35HCZAHZZ сочетает удлинённый корпус HC и ZZ‑уплотнения, оставаясь в рамках тех же посадочных размеров, что и другие каретки HGW35. Это упрощает модернизацию существующих узлов: зачастую достаточно заменить каретки без ZZ на HGW35HCZAHZZ, чтобы увеличить ресурс, при этом не меняя направляющие и базовые поверхности.
Технические параметры и условия эксплуатации
Каретка HGW35HCZAHZZ TECHNIX рассчитана на работу с профильными направляющими 35 ;мм под высокой нагрузкой и в загрязнённой среде. Удлинённый корпус обеспечивает увеличенную длину опоры, преднатяг ZA и класс точности H задают высокий уровень жёсткости и точности, а ZZ‑уплотнения позволяют снизить влияние пыли и стружки на ресурс узла.
- Типоразмер направляющей: 35 ;мм.
- Исполнение корпуса: широкий фланцевый корпус W, удлинённый вариант HC.
- Преднатяг: ZA — средний, для уменьшения люфтов и повышения жёсткости.
- Класс точности: H — высокий.
- Уплотнения: ZZ — дополнительный торцевой комплект уплотнений.
- Для стабильной работы требуется точная установка направляющих, жёсткие базовые поверхности, регулярная смазка и контроль состояния уплотнений, особенно при интенсивном загрязнении и многосменной эксплуатации.
Стоит обратить внимание
В отличие от базовых исполнений, HGW35HCZAHZZ требует более аккуратного подбора смазки и интервала обслуживания: дополнительный комплект уплотнений повышает защиту, но при неправильной смазке или редком сервисе может работать не в полную силу. Оптимальный результат достигается при согласовании типа смазки с фактическими условиями эксплуатации и графиком обслуживания.
Применяемость
HGW35HCZAHZZ предназначена для тяжёлых линейных узлов на направляющих 35 ;мм, где присутствуют значительные опрокидывающие моменты и загрязнённая рабочая среда. Это узлы, для которых критичны надёжность, минимизация незапланированных остановок и высокий ресурс при многократных циклах перемещения.
- Портальные оси и балки в станках и автоматизированных линиях с большим вылетом нагрузки.
- Позиционирующие столы и платформы, перемещающие тяжёлые заготовки или оснастку.
- Линейные модули, работающие в условиях пыли, стружки и охлаждающих жидкостей.
- Узлы, где замена каретки требует остановки оборудования и высоких эксплуатационных затрат.
- Системы, в которых целесообразно изначально закладывать усиленную защиту, чтобы снизить риск аварийного обслуживания.
Стоит обратить внимание
HGW35HCZAHZZ имеет смысл применять там, где стоимость простоя и обслуживания выше, чем разница в цене между стандартной и усиленной кареткой. В чистых зонах и при лёгких режимах работы ZZ‑исполнение может оказаться избыточным, тогда как в тяжёлых и грязных условиях оно часто окупает себя уже в первые годы эксплуатации.
