О товаре

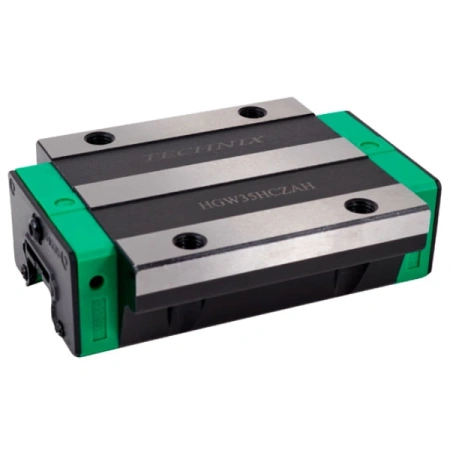

Каретка HGW35HCZAH TECHNIX — фланцевая каретка серии HG для направляющих 35 ;мм в удлинённом исполнении корпуса HC. Такой блок предназначен для узлов линейного перемещения, воспринимающих повышенные и моментные нагрузки, где требуется большая длина опоры при сохранении точности и жёсткости.
HGW35HCZAH применяют в тяжёлых портальных системах, станках, позиционирующих столах и модулях, где направляющие 35 ;мм работают в условиях значительных опрокидывающих моментов. Удлинённый корпус HC и преднатяг ZA делают каретку удобным выбором там, где стандартной длины блока уже недостаточно для требуемой жёсткости и ресурса.
Стоит обратить внимание
HGW35HCZAH по посадочным размерам совместима с HGW35CC, но имеет увеличенную длину корпуса и, как правило, больший запас по моментной нагрузке. При замене стандартных кареток на удлинённые важно проверить, хватает ли места по длине и не потребуется ли смещение других элементов конструкции.

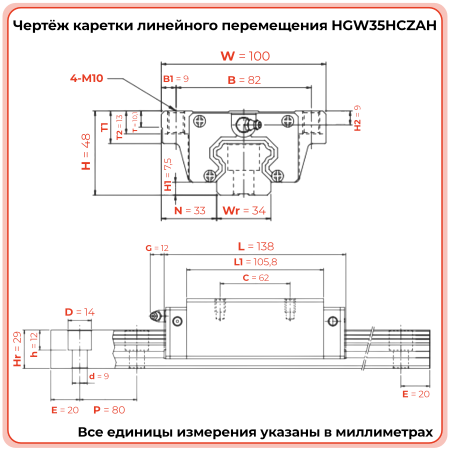

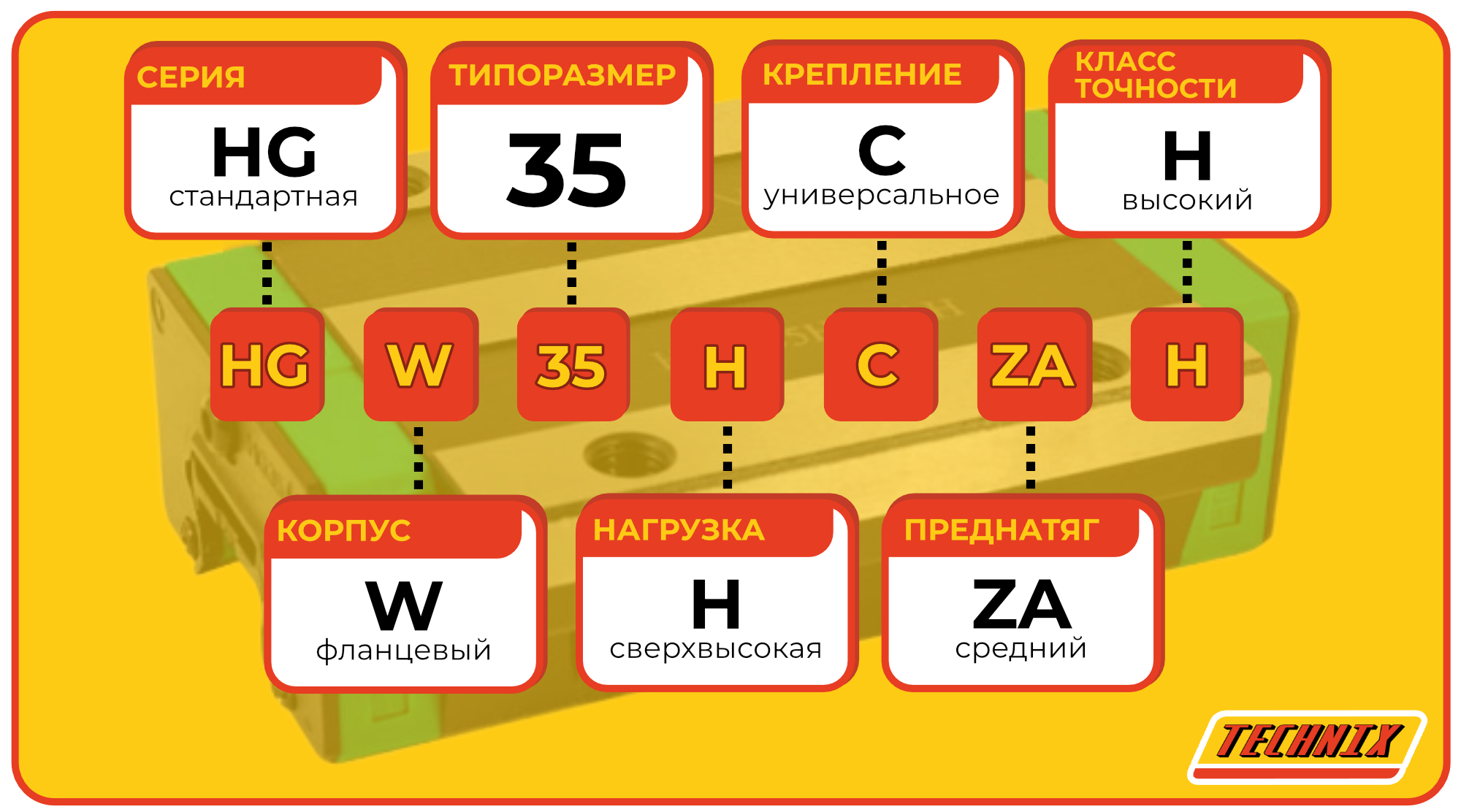

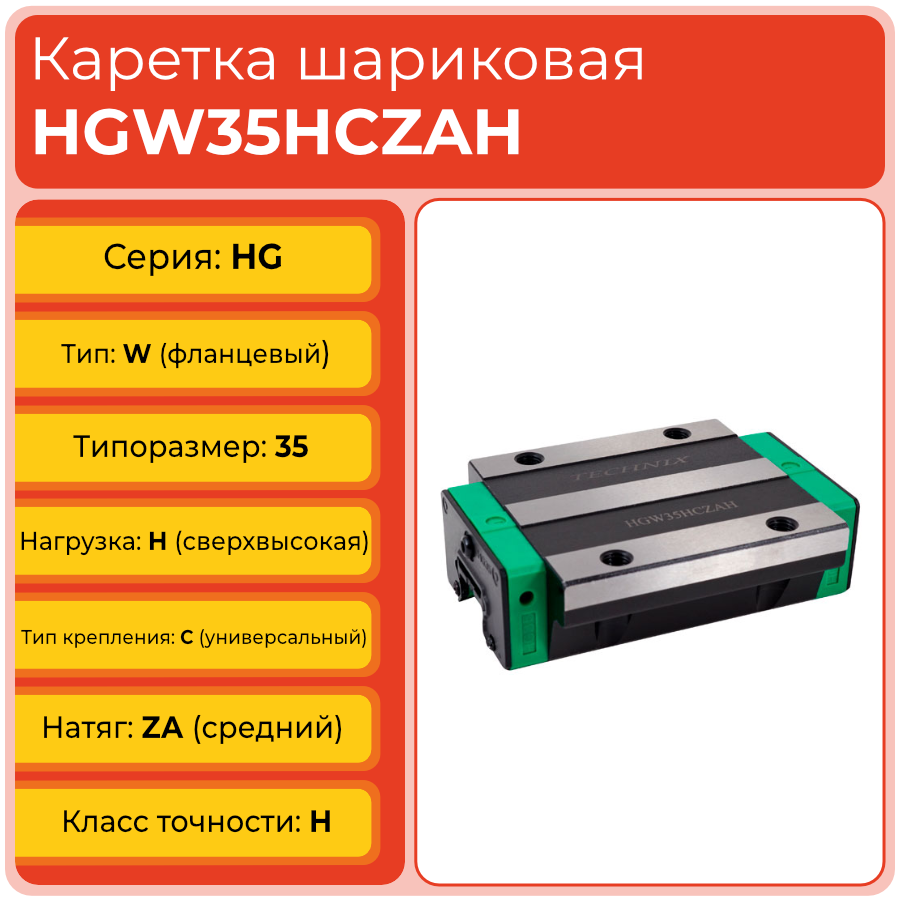

Расшифровка артикула
Обозначение HGW35HCZAH позволяет понять, к какой серии относится каретка, какой тип корпуса используется, на какую направляющую она рассчитана и какой уровень преднатяга и точности заложен в конструкцию.
- HG — серия кареток повышенной и сверхвысокой грузоподъёмности.
- W — широкий фланцевый корпус.
- 35 — типоразмер, направляющая шириной 35 ;мм.
- H — удлинённое исполнение корпуса (повышенная грузоподъёмность и моментная стойкость).
- C — фланцевый корпус с универсальным креплением.
- ZA — преднатяг среднего уровня.
- H — высокий класс точности.
Таким образом, HGW35HCZAH — это длинная фланцевая каретка серии HG на направляющую 35 ;мм, предназначенная для тяжёлых режимов работы, с преднатягом ZA и классом точности H. По сути, это «усиленное» решение относительно стандартных кареток HGW35CC для тех случаев, когда критичны моментные нагрузки и ресурс.
Стоит обратить внимание
В обозначении HGW35HCZAH буквы H и C отвечают за разные вещи: H — удлинённый тип корпуса, C — фланцевое исполнение. При подборе аналога важно учитывать оба индекса, чтобы не получить «компромиссный» вариант: например, короткий корпус с нужным фланцем, но недостаточным запасом по моменту.

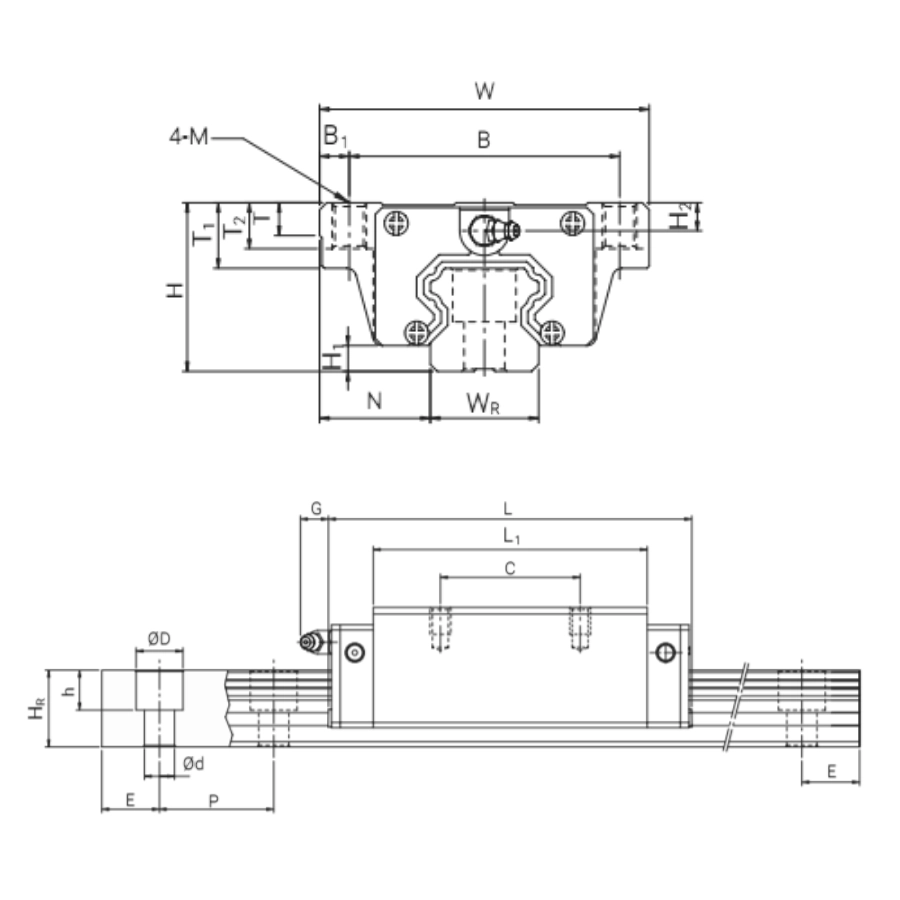

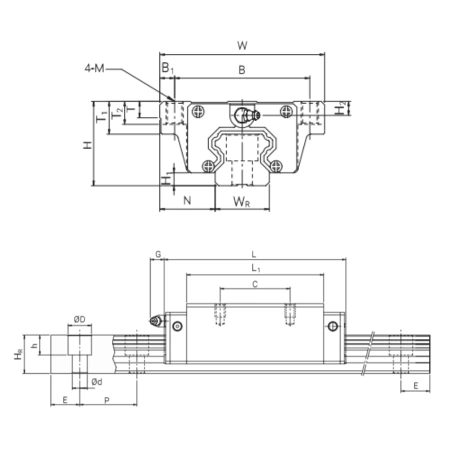

Конструкция и устройство

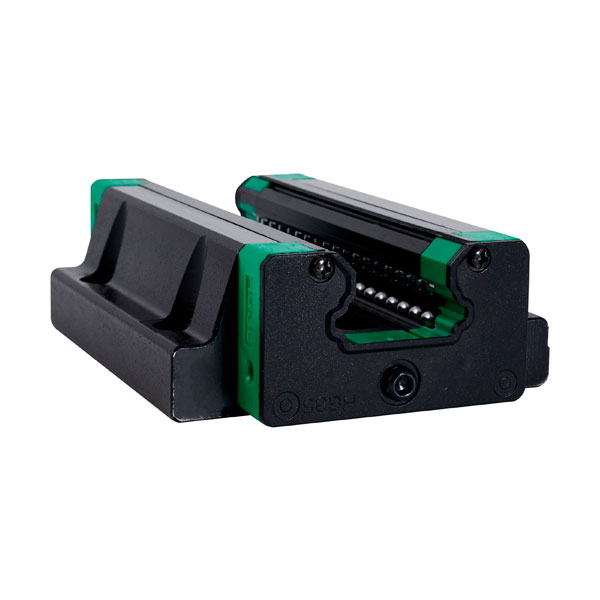

HGW35HCZAH — это удлинённая фланцевая каретка с четырёхрядной шариковой схемой качения, рассчитанная на совместную работу с профильными направляющими серии HG. Увеличенная длина корпуса по сравнению с исполнениями CC повышает устойчивость к опрокидывающим моментам, а преднатяг ZA и высокий класс точности обеспечивают стабильное позиционирование.
- Фланцевый корпус W с широким основанием для жёсткого крепления.
- Исполнение HC — удлинённый корпус для повышенной моментной устойчивости.
- Четырёхрядное расположение шариков для восприятия нагрузок во всех направлениях.
- Преднатяг ZA снижает люфты и увеличивает жёсткость узла.
- Класс точности H обеспечивает точное и повторяемое перемещение.
- Корпус рассчитан на установку на стандартные профильные направляющие 35 ;мм без изменения их посадочных размеров.
Стоит обратить внимание
Удлинённый корпус HGW35HCZAH даёт выигрыш по моментной нагрузке, но увеличивает массу подвижной части и длину опорной зоны. Это стоит учитывать при расчёте привода и динамики: в некоторых случаях рациональнее использовать несколько стандартных кареток, чем одну длинную, если конструкция позволяет.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW TECHNIX выпускаются в типоразмерах от 15 до 65 ;мм и включают исполнения стандартной и увеличенной длины, варианты с различным преднатягом и дополнительными ZZ‑уплотнениями. Ниже приведён модельный ряд HGW 15–65 ;мм; текущая каретка выделена.
| Артикул | Типоразмер | L, мм | W, мм | H, мм | Натяг | C, мм | B, мм |
|---|---|---|---|---|---|---|---|
| HGW15CCZAH | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW15CCZAHZZ | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW20CCZAH | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20CCZAHZZ | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAH | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAHZZ | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW25CCZ0H | 25 | 84,0 | 70,0 | 36,0 | Z0 | 45,0 | 57,0 |
| HGW25CCZAH | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25CCZAHZZ | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAH | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAHZZ | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW30CCZAH | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30CCZAHZZ | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAH | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAHZZ | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW35CCZAHZZ | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35CCZAH | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35HCZAH | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW35HCZAHZZ | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45CCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45HCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW55CCZAH | 55 | 166,7 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW65CCZAH | 65 | 200,2 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
Стоит обратить внимание
Внутри типоразмера 35 ;мм HGW35CCZAHZZ играет роль «защищённого стандарта»: её посадочные размеры совпадают с обычной HGW35CCZAH, но уровень защищённости выше за счёт ZZ‑уплотнений. Это особенно удобно, когда требуется повысить ресурс узла без изменения компоновки и схемы крепления каретки к опорным поверхностям.

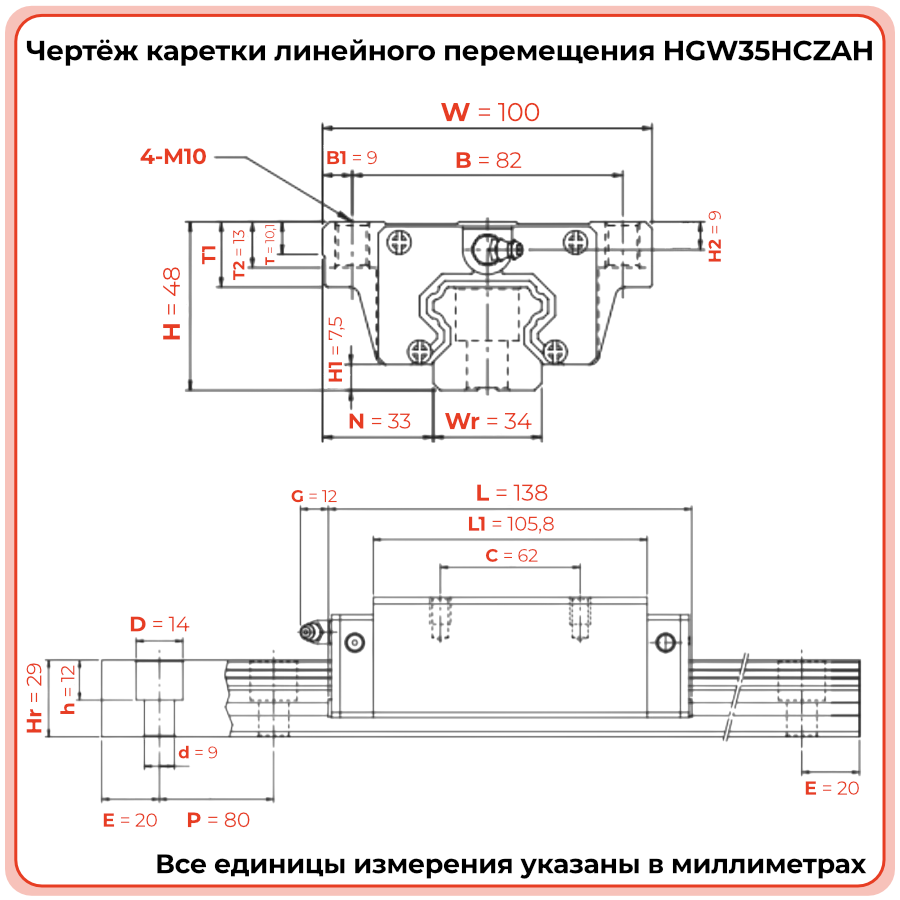

Технические параметры и условия эксплуатации
Каретка HGW35HCZAH рассчитана на работу с профильными направляющими 35 ;мм и эксплуатацию в режимах высокой и сверхвысокой нагрузки. Удлинённый корпус и преднатяг ZA позволяют использовать её в узлах, где критичны жёсткость, устойчивость к моментам и точность позиционирования при многократных циклах.
- Типоразмер направляющей: 35 ;мм.
- Исполнение корпуса: широкий фланцевый корпус W, удлинённое исполнение HC.
- Преднатяг: ZA — средний, для повышения жёсткости.
- Класс точности: H — высокий.
- Совместимость: направляющие серии HG соответствующего типоразмера.
- Для корректной работы необходимы жёсткие базовые поверхности, аккуратное выравнивание направляющих, регулярная смазка и контроль крепежа, особенно в нагруженных режимах и при длинных ходах.
Стоит обратить внимание
Увеличенная длина HGW35HCZAH улучшает устойчивость к моментным нагрузкам, но делает каретку чувствительнее к качеству базирования: даже небольшие отклонения по прямолинейности и параллельности направляющих сильнее влияют на усилие хода. Поэтому требования к точности монтажа для HC‑исполнений выше, чем для стандартных CC.
Применяемость
HGW35HCZAH используют в узлах, где направляющие 35 ;мм работают с высокими нагрузками и значительными вылетами или моментами. Это тяжёлые оси станков и порталов, перемещение массивных платформ, а также линии, где требуются высокая жёсткость и точность при многократных циклах.
- Тяжёлые оси станков и обрабатывающих центров на направляющих 35 ;мм.
- Портальные конструкции с длинными балками и значительными моментами нагрузки.
- Платформы и столы, несущие массивные заготовки или оборудование.
- Автоматизированные модули, где каретка воспринимает одновременно вертикальные и горизонтальные нагрузki.
- Узлы, в которых запас по моментной устойчивости и ресурсу важнее минимизации массы и габарита каретки.
Стоит обратить внимание
HGW35HCZAH не обязательно должна становиться «кареткой по умолчанию» для всех осей с направляющими 35 ;мм. В проектах со сравнительно небольшими моментами и умеренными нагрузками часто достаточно стандартных исполнений CC, а удлинённые HC разумно оставлять для участков с реально тяжёлым режимом работы.
Аналоги
Для каретки HGW35HCZAH возможен подбор аналогов среди производителей линейной техники, ориентируясь на типоразмер 35 ;мм, удлинённый фланцевый корпус, преднатяг среднего уровня и высокий класс точности. Ниже приведены типовые варианты соответствия.
Стоит обратить внимание
Подбирая аналог HGW35HCZAH, важно смотреть не только на типоразмер и длину корпуса, но и на преднатяг, класс точности и допустимые моменты. Формально подходящая по размерам каретка с меньшим запасом по нагрузке может оказаться слабым местом конструкции и ограничить ресурс узла.
