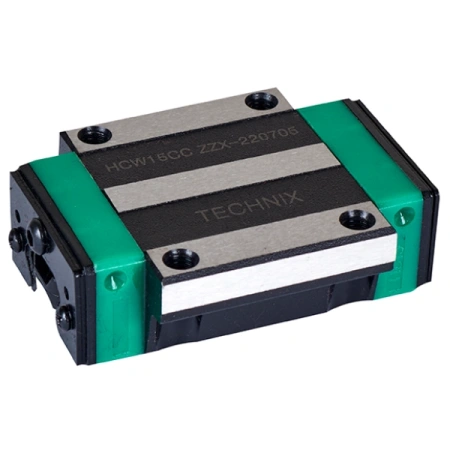

О товаре
Каретка HGW35CCZAHZZ TECHNIX — опорный блок широкой фланцевой серии HG для направляющих 35 ;мм, оснащённый дополнительным комплектом уплотнений ZZ. Такое исполнение рассчитано на линейные узлы, где сочетаются высокая нагрузка, частые циклы перемещения и присутствие пыли, стружки или охлаждающих жидкостей в рабочей зоне.
HGW35CCZAHZZ используют в портальных осях, станках, конвейерных и позиционирующих модулях, где требуется устойчивое и предсказуемое движение по направляющим 35 ;мм. Широкий фланцевый корпус обеспечивает жёсткую фиксацию на базе, преднатяг ZA уменьшает люфты, а ZZ‑уплотнения дополнительно защищают дорожки качения и смазку от загрязнений, продлевая ресурс линейной системы.
Стоит обратить внимание
По геометрии HGW35CCZAHZZ совместима с базовыми каретками HGW35CCZAH, но из‑за ZZ‑уплотнений она предъявляет более высокие требования к смазке и качеству монтажа. Если привод работает «на грани» по усилию, а среда при этом чистая, выбор ZZ‑исполнения имеет смысл только при подтверждённой необходимости повышенной защиты.
Расшифровка артикула

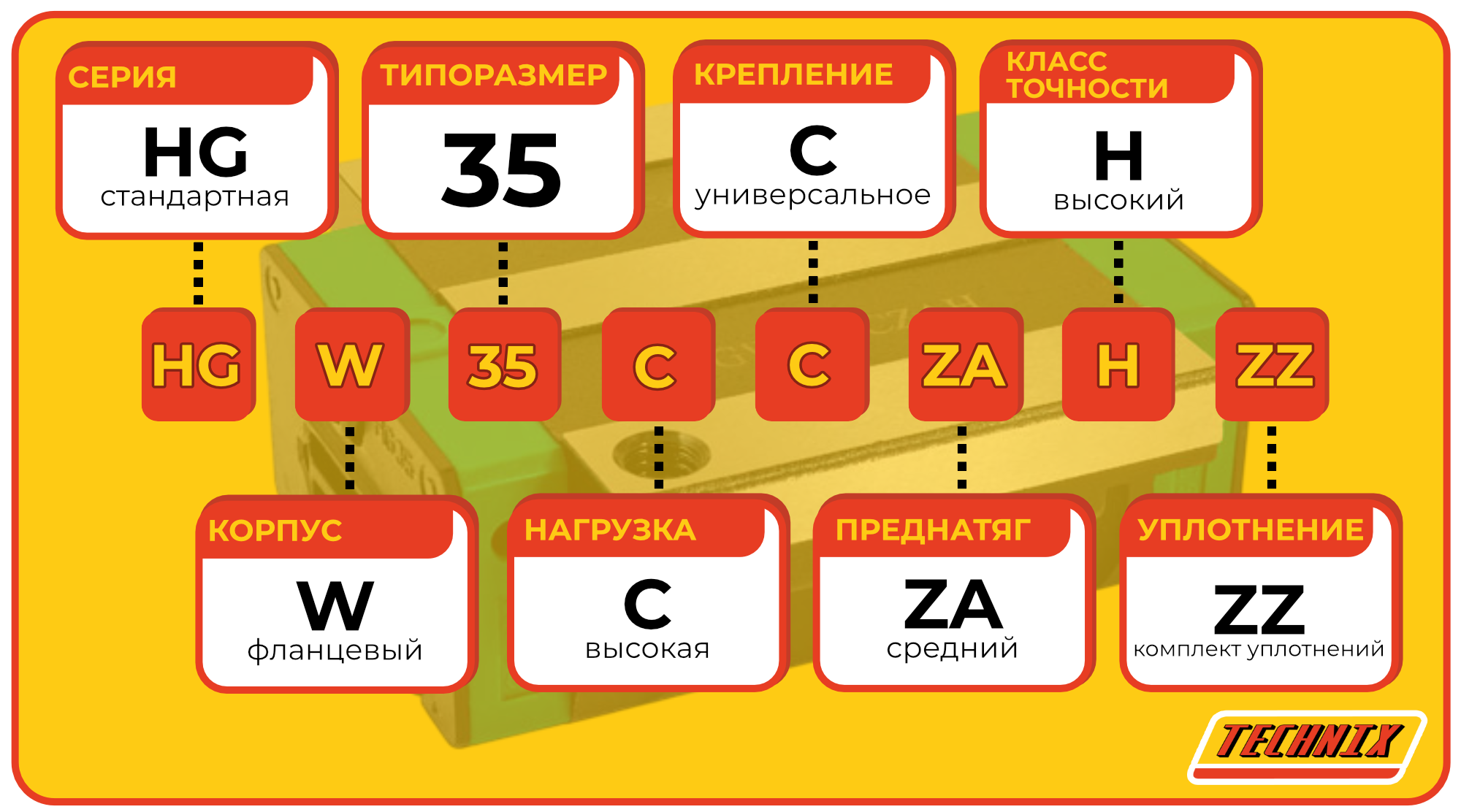

Обозначение HGW35CCZAHZZ фиксирует ключевые характеристики каретки: серию, тип корпуса, размер направляющей, длину блока, преднатяг, класс точности и наличие дополнительного уплотнения. Ниже — расшифровка индексов.
- HG — серия кареток для высоких и сверхвысоких нагрузок.
- W — широкий фланцевый корпус.
- 35 — типоразмер, направляющая шириной 35 ;мм.
- C — стандартная длина корпуса.
- C — фланцевый блок с возможностью крепления сверху или снизу.
- ZA — преднатяг среднего уровня.
- H — высокий класс точности.
- ZZ — дополнительный торцевой комплект уплотнений.
В совокупности HGW35CCZAHZZ — это широкая фланцевая каретка серии HG на направляющую 35 ;мм, стандартной длины, с преднатягом ZA, точностью H и усиленной торцевой защитой ZZ. Такое сочетание индексов упрощает подбор аналогичных исполнений внутри серии и позволяет быстро отобрать каретки с нужным уровнем защиты.
Стоит обратить внимание
При работе с артикулами важно не «срезать» суффикс ZZ: внешне каретки HGW35CCZAH и HGW35CCZAHZZ могут выглядеть похожими, однако различие в уплотнениях приводит к разному поведению под загрязнениями. Неверно подобранная каретка без ZZ в грязной зоне часто становится причиной ускоренного выхода узла из строя.

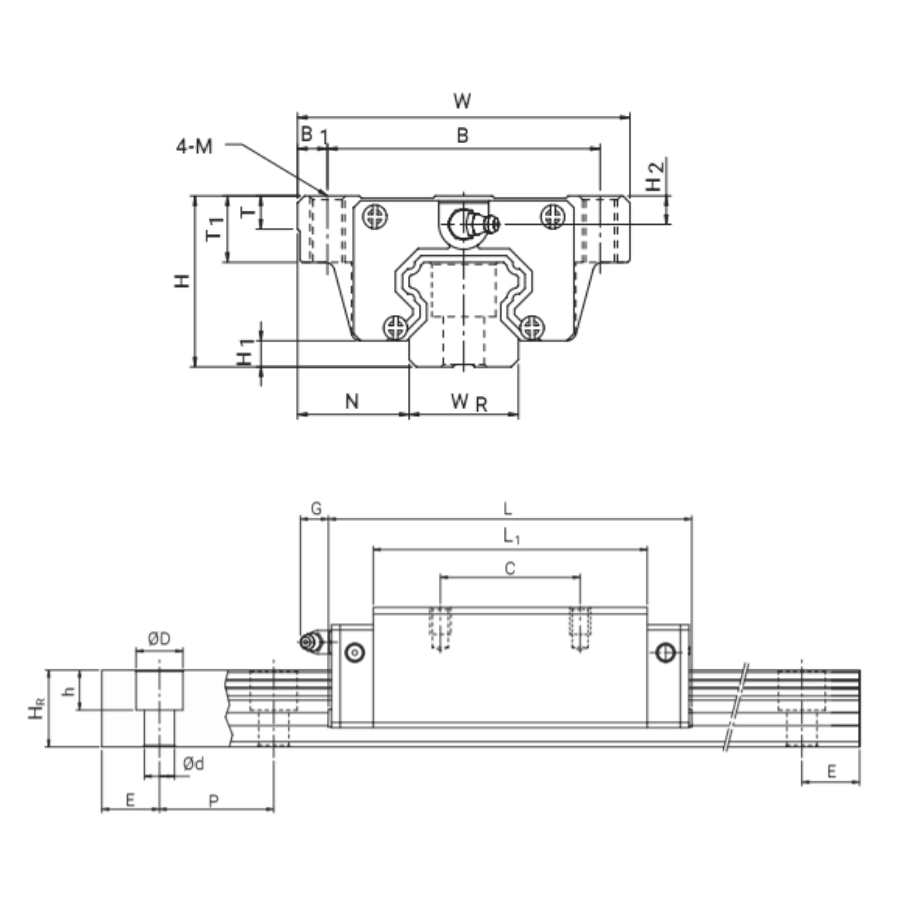

Конструкция и устройство
В основании HGW35CCZAHZZ лежит четырёхрядная шариковая схема, которая обеспечивает равномерное восприятие нагрузок в разных направлениях. Широкий фланцевый корпус W даёт опору для восприятия опрокидывающих моментов, а преднатяг ZA и класс точности H позволяют применять каретку в точных и жёстких линейных узлах.
- Фланцевый корпус W с увеличенной опорной площадью.
- Стандартная длина корпуса CC для типоразмера 35 ;мм.
- Четырёхрядное расположение шариков, воспринимающее усилия сверху, снизу и с боков.
- Преднатяг ZA для уменьшения люфтов и повышения жёсткости.
- Класс точности H, обеспечивающий стабильное позиционирование и повторяемость.
- Комплект ZZ‑уплотнений, размещённый по торцам каретки, для снижения попадания загрязнений внутрь корпуса.
Стоит обратить внимание
Каретки с ZZ‑уплотнениями чувствительнее к перекосам направляющих: чрезмерное несоответствие баз и неправильная затяжка крепежа приводят к росту усилия хода и ускоренному износу уплотнителей. Оптимальный результат достигается при аккуратном выравнивании, контроле параллельности и проверке хода каретки по всей длине направляющей перед вводом оборудования в эксплуатацию.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW выпускаются в типоразмерах от 15 до 65 ;мм и включают исполнения стандартной и увеличенной длины, варианты с различным преднатягом и дополнительными ZZ‑уплотнениями. Ниже приведён модельный ряд HGW 15–65 ;мм; текущая каретка выделена.
| Артикул | Типоразмер | L, мм | W, мм | H, мм | Натяг | C, мм | B, мм |
|---|---|---|---|---|---|---|---|
| HGW15CCZAH | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW15CCZAHZZ | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW20CCZAH | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20CCZAHZZ | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAH | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAHZZ | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW25CCZ0H | 25 | 84,0 | 70,0 | 36,0 | Z0 | 45,0 | 57,0 |
| HGW25CCZAH | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25CCZAHZZ | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAH | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAHZZ | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW30CCZAH | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30CCZAHZZ | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAH | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAHZZ | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW35CCZAHZZ | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35CCZAH | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35HCZAH | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW35HCZAHZZ | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45CCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45HCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW55CCZAH | 55 | 166,7 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW65CCZAH | 65 | 200,2 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
Стоит обратить внимание
Внутри типоразмера 35 ;мм HGW35CCZAHZZ играет роль «защищённого стандарта»: её посадочные размеры совпадают с обычной HGW35CCZAH, но уровень защищённости выше за счёт ZZ‑уплотнений. Это особенно удобно, когда требуется повысить ресурс узла без изменения компоновки и схемы крепления каретки к опорным поверхностям.

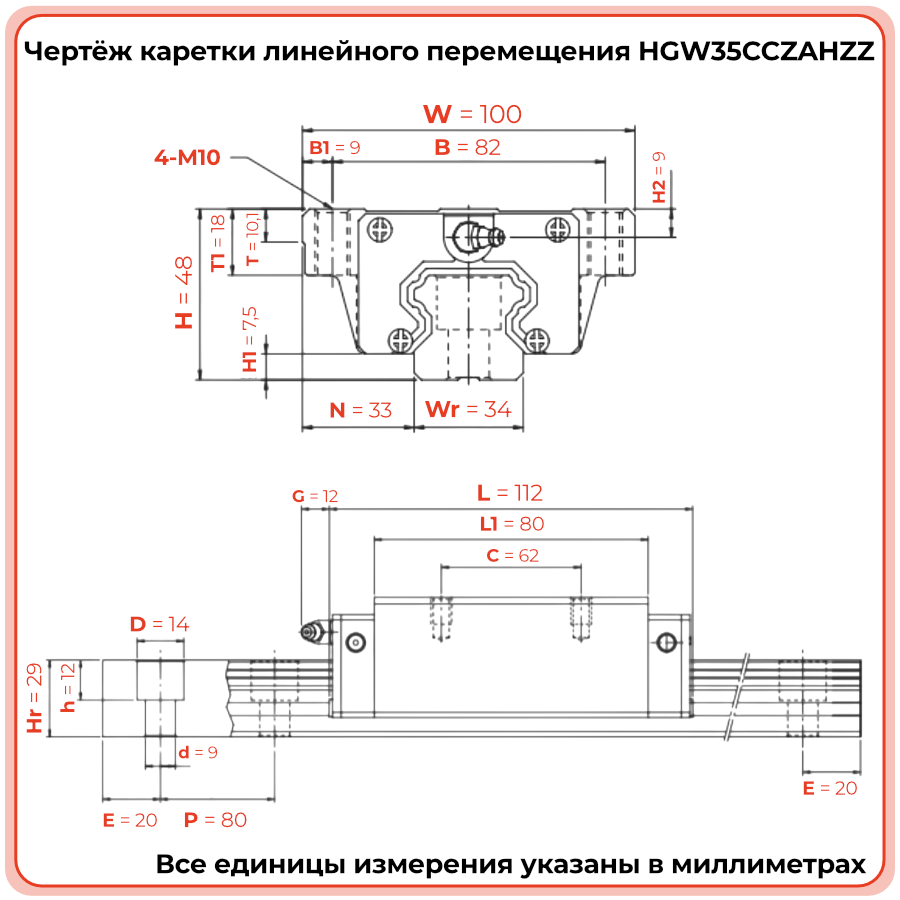

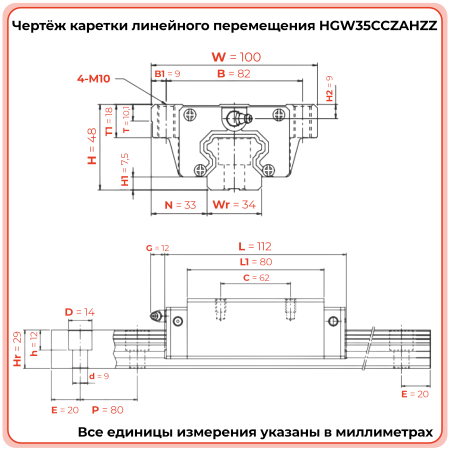

Технические параметры и условия эксплуатации
HGW35CCZAHZZ предназначена для работы в составе систем линейного перемещения на направляющих 35 ;мм и рассчитана на эксплуатацию под высокой нагрузкой в загрязнённой среде. Габаритные параметры каретки соответствуют стандартному исполнению HGW35CC, что облегчает внедрение и замену в готовых конструкциях.
- Типоразмер направляющей: 35 ;мм.
- Исполнение корпуса: широкий фланцевый корпус W, длина CC.
- Преднатяг: ZA — средний уровень натяга.
- Класс точности: H — высокий.
- Уплотнения: ZZ — дополнительный торцевой комплект уплотнений.
- Для стабильной работы необходимо соблюдать геометрию базовых поверхностей, контролировать параллельность направляющих, поддерживать смазку в заданном режиме и периодически проверять состояние уплотнений, особенно в условиях интенсивного загрязнения.
Стоит обратить внимание
Если каретка HGW35CCZAHZZ работает в зоне, где возможны температурные перепады и наличие агрессивных сред, выбор смазки и периодичность обслуживания должны учитывать дополнительные усилия на уплотнения. Неправильно подобранная смазка или редкое обслуживание сведут преимущества ZZ‑исполнения к минимуму и ускорят износ узла.
Применяемость
Каретка HGW35CCZAHZZ предназначена для линейных систем, где направляющие 35 ;мм регулярно контактируют с загрязнениями и работают под значительной нагрузкой. Это решения, в которых отказ из‑за заклинивания или износа каретки приводит к остановке оборудования и незапланированным простоям.
- Линейные оси станков и портальных систем, расположенные в зоне образования стружки и пыли.
- Платформы и столы подачи, работающие на направляющих 35 ;мм при высокой загрузке.
- Конвейерные и транспортирующие модули, находящиеся под станиной или внутри закрытых кожухов.
- Автоматизированные линии с многосменным режимом работы и ограниченным доступом к обслуживанию.
- Узлы, где дополнительный комплект ZZ позволяет сократить количество остановок на сервис за счёт лучшей защиты дорожек качения.
Стоит обратить внимание
Для новых проектов HGW35CCZAHZZ имеет смысл закладывать там, где совокупная стоимость простоя превышает дополнительные затраты на усиленную защиту. Если же узел расположен в чистой зоне или доступен для регулярной профилактики, можно рассмотреть стандартные исполнения HGW35 без ZZ, чтобы снизить усилие хода и стоимость системы.
