О товаре

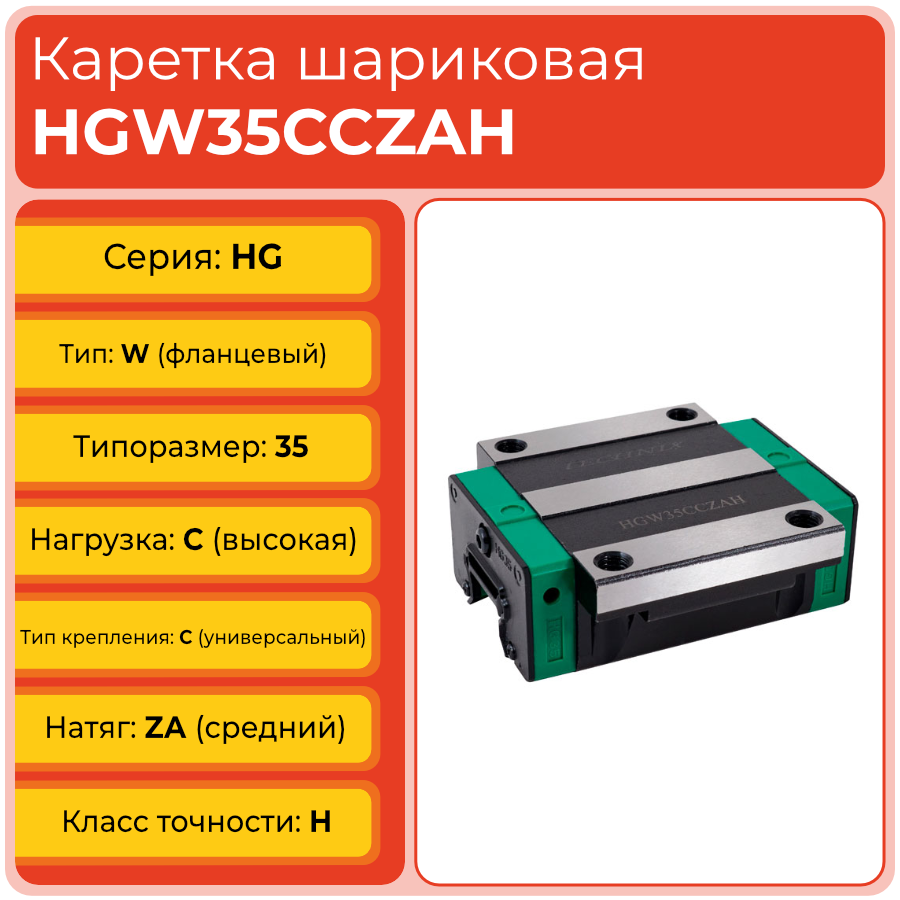

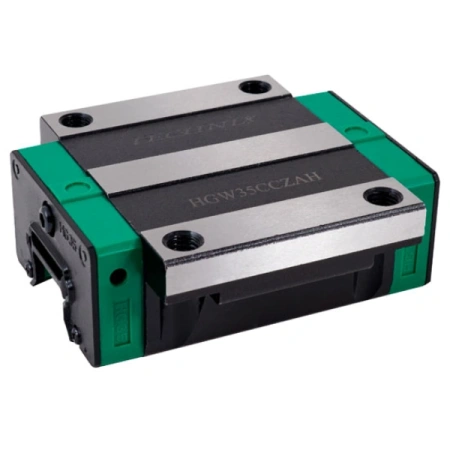

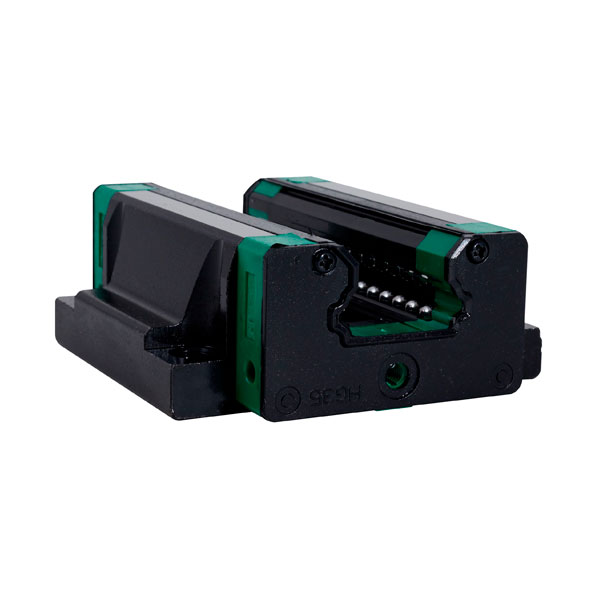

Линейная каретка HGW35CCZAH TECHNIX — фланцевая шариковая каретка серии HG высокой нагрузки для профильных направляющих шириной 35 мм типа HGR35. Модель ориентирована на узлы линейного перемещения, где требуется сочетание высокой грузоподъёмности, жёсткости и точного позиционирования при работе в непрерывном или циклическом режиме.
HGW35CCZAH представляет собой широкий фланцевый блок стандартной длины с универсальным креплением C (сверху и снизу) и средним преднатягом ZA. Четырёхрядная шариковая схема HG обеспечивает равномерное распределение нагрузок по всем направлениям и устойчивую работу под значительными моментами, что важно для осей станков и портальных систем.
Стоит обратить внимание
HGW35CCZAH относится к размеру 35 и занимает в линейке HGW позицию между средними (30‑й типоразмер) и тяжёлыми решениями 45/55/65, позволяя увеличить запас по нагрузке без перехода на чрезмерно габаритные каретки. Это удобно при модернизации оборудования и проектировании осей с повышенными требованиями к жёсткости.

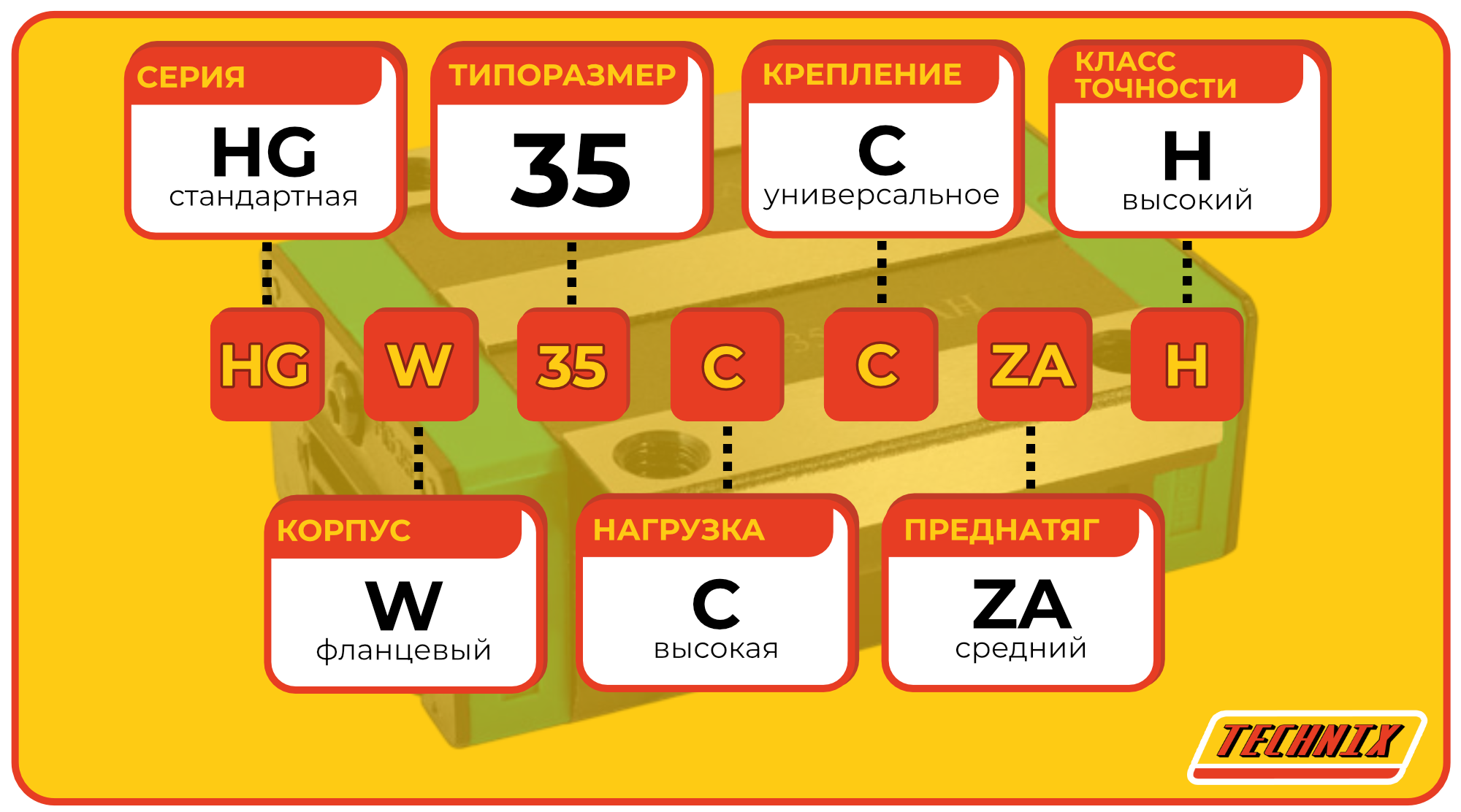

Расшифровка артикула
Обозначение HGW35CCZAH отражает серию, тип корпуса, типоразмер, исполнение по нагрузке, вариант крепления, уровень преднатяга и класс точности. Правильная интерпретация артикула упрощает подбор совместимых направляющих и аналогов.
- HG — серия шариковых линейных направляющих высокой нагрузки.
- W — фланцевый тип каретки с увеличенной опорной площадкой.
- 35 — типоразмер, соответствующий направляющим HGR35.
- C — исполнение стандартной грузоподъёмности.
- C — универсальное крепление каретки (сверху и снизу).
- ZA — средний преднатяг для более жёсткой и точной работы линейного узла.
- H — высокий класс точности для прецизионных систем позиционирования.
Полное обозначение: HGW35CCZAH. При выборе важно учитывать не только типоразмер 35, но и исполнение CC, уровень преднатяга ZA и класс точности H, чтобы обеспечить требуемую точность и ресурс узла.
Стоит обратить внимание
В рамках типоразмера 35 помимо CC‑исполнения доступны более длинные и более высокие варианты HC, а также версии с дополнительными уплотнениями ZZ, поэтому при замене важно сверять полный артикул, а не только размер рельса.
Конструкция и устройство

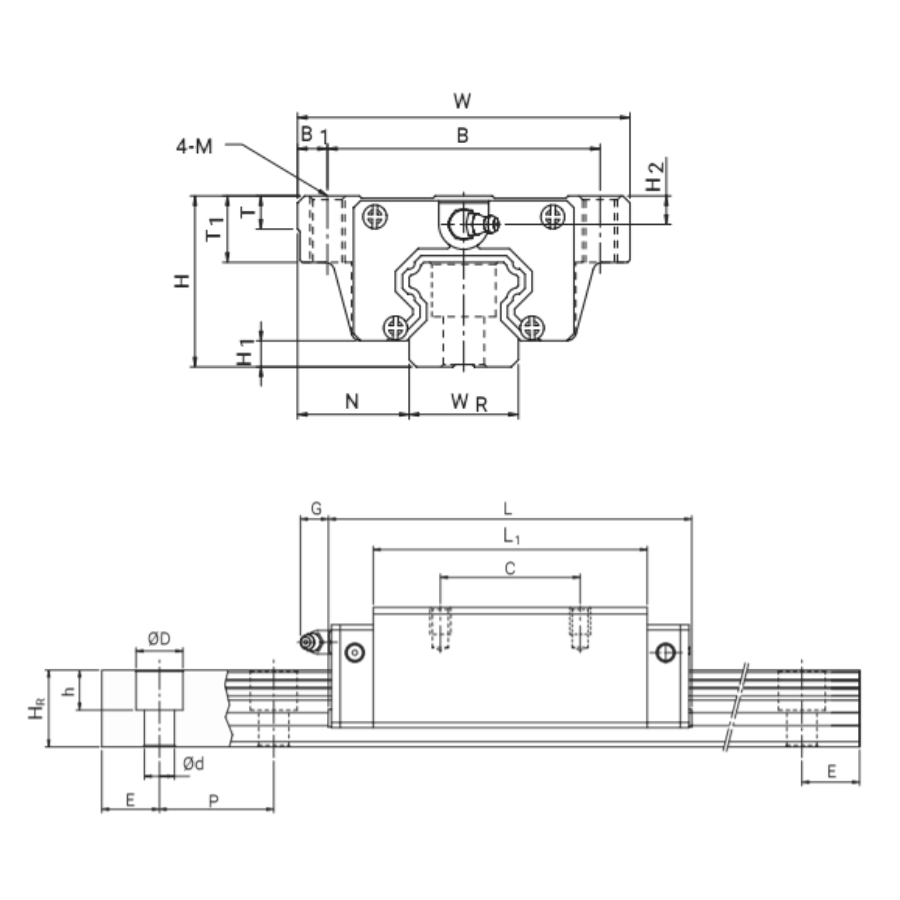

Каретка HGW35CCZAH TECHNIX имеет фланцевый стальной корпус с четырьмя рядами шариков, замкнутыми по рециркуляционной схеме HG. Геометрия блока (L 112,4 мм, W 100,0 мм, H 48,0 мм) обеспечивает широкую опорную поверхность и устойчивое восприятие радиальных и моментных нагрузок.
- Фланцевый корпус из закалённой стали с монтажным фланцем по ширине каретки.
- Четырёхрядная шариковая схема с X‑образным контактом по классической конструкции серии HG.
- Исполнение CC: стандартная длина и стандартная ширина при типоразмере 35.
- Универсальное крепление C — возможность фиксации каретки болтами как сверху, так и снизу монтажной плиты.
- Смазочные каналы и пресс‑маслёнка для обслуживания без демонтажа каретки с рельса.
Стоит обратить внимание
Фланцевое исполнение HGW35CCZAH удобно там, где требуется жёсткое и низкое по высоте крепление к плите или станине: широкая база снижает чувствительность узла к местным деформациям и погрешностям установки.
Размерный ряд фланцевых кареток HGW
Ниже приведена таблица типоразмеров фланцевых линейных кареток серии HGW, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
HGW35 в размерном ряду HGW — это типоразмер, с которого каретки начинают уверенно работать в тяжёлых узлах станков и порталов, но при этом ещё не требуют столь массивной оснастки, как 45‑я и 55‑я серии.
Технические параметры и условия эксплуатации

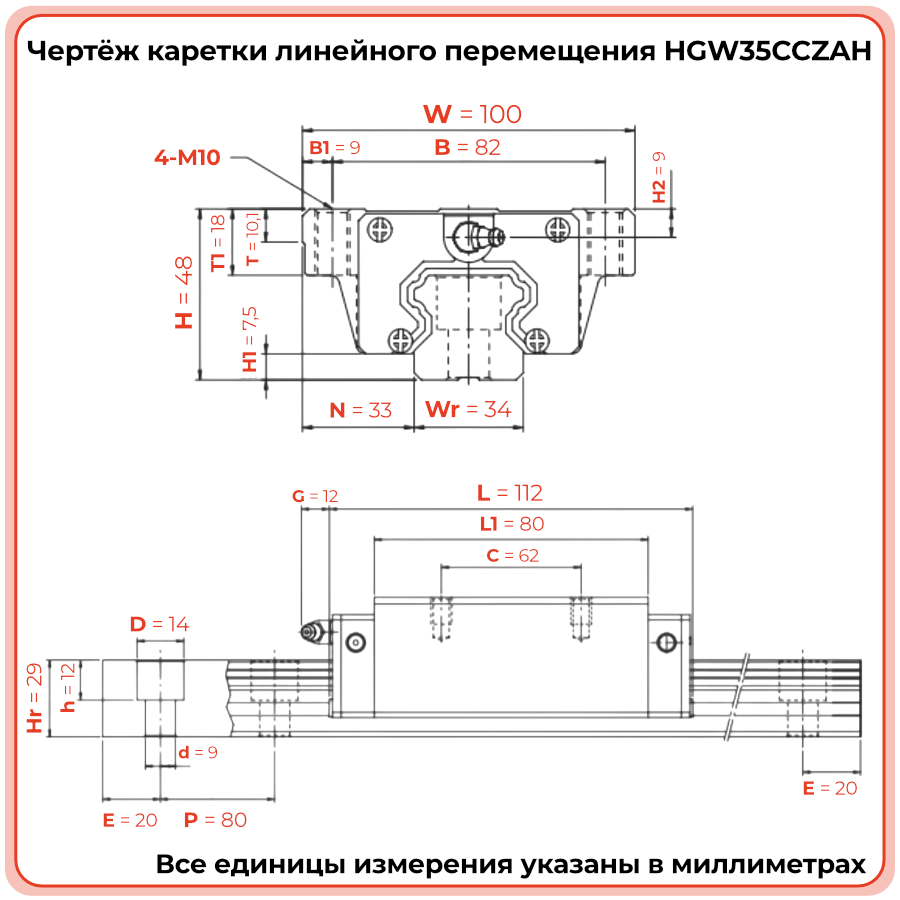

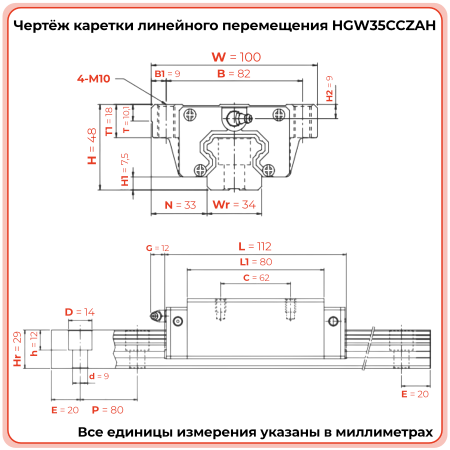

Линейная каретка HGW35CCZAH TECHNIX рассчитана на работу с профильной направляющей HGR35 в узлах, где важны высокая жёсткость и стабильность перемещения под значительными нагрузками. Длина каретки составляет 112,4 мм, ширина — 100,0 мм, высота — 48,0 мм, межцентровое расстояние крепления C — 62,0 мм, B — 82,0 мм. Средний преднатяг ZA и класс точности H делают модель подходящей для прецизионных, но при этом тяжёлонагруженных осей.
- Серия: HG, высокая нагрузка.
- Тип: W, фланцевый корпус стандартной высоты.
- Типоразмер: 35.
- Исполнение по длине/ширине: CC, стандартная длина и стандартная ширина.
- Габариты каретки: L 112,4 мм; W 100,0 мм; H 48,0 мм.
- Межцентровые расстояния: C 62,0 мм; B 82,0 мм.
- Натяг: ZA, средний преднатяг.
- Класс точности: H, высокий.
- Крепление: C, универсальное (сверху и снизу), резьба монтажных отверстий М10.
- Нагрузочная способность: динамическая грузоподъёмность порядка 60 кН, статическая — около 90–95 кН (для типового исполнения HGW35CCZAH).
- Условия эксплуатации: регулярная смазка, защита от абразивных загрязнений, точный монтаж без перекосов, контроль нагрузки и отсутствие ударных воздействий в зоне качения.
Стоит обратить внимание
При переходе на типоразмер 35 увеличиваются не только габариты каретки, но и межцентровые расстояния по креплению, поэтому при модернизации узла с меньших типоразмеров часто требуется переработка монтажной плиты.
Применяемость
Каретка HGW35CCZAH TECHNIX используется в узлах, где необходимо сочетать высокую грузоподъёмность, жёсткость и достаточный запас по моментам — в том числе на осях станков с ЧПУ, портальных системах и тяжёлых линейных модулях. Фланцевое исполнение обеспечивает устойчивое крепление к мощным плитам и рамам, а преднатяг ZA позволяет уменьшить люфт и повысить повторяемость позиционирования.
- Оси станков с ЧПУ и обрабатывающих центров для обработки металла и жёстких материалов средней и высокой массы.
- Портальные и мостовые системы, где важна устойчивость к опрокидывающим моментам и точность перемещения по широкой базе.
- Автоматизированные линии, конвейерные и позиционирующие модули с повышенными нагрузками, работающие в непрерывном цикле.
- Линейные модули и оси роботов, где требуется баланс между габаритами и высокой несущей способностью направляющих.
- Узлы, в которых важно снизить деформации при переменных нагрузках и обеспечить стабильную геометрию траектории.
Стоит обратить внимание
Для лёгких и высокоскоростных систем иногда достаточно типоразмеров 25–30, а HGW35CCZAH целесообразно выбирать там, где критичны долговечность под нагрузкой и жёсткость, а не минимальный вес узла.
Аналоги
Линейная каретка HGW35CCZAH TECHNIX имеет распространённый типоразмер и исполнение в серии HG, что позволяет подбирать аналоги других производителей при совпадении серии, геометрии, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для сопоставления.
Точное соответствие необходимо подтверждать по каталожным размерам, допустимым нагрузкам, преднатягу и классу точности конкретного производителя.
Стоит обратить внимание
При замене на аналог особенно важно выдержать преднатяг ZA и фланцевое исполнение: изменение этих параметров может заметно изменить жёсткость узла и характер его работы.
Часто задаваемые вопросы
- Чем HGW35CCZAH отличается от HGW30‑й серии? По сравнению с каретками HGW30 увеличены длина, ширина и высота, а также межцентровые расстояния C и B, что даёт больший запас по нагрузке и жёсткости для тяжёлых осей.
- Можно ли заменить HGW35CCZAH на исполнение с уплотнениями ZZ? Да, при необходимости повышения защиты зоны качения можно рассматривать модификации HGW35CCZAHZZ, но важно убедиться в совпадении геометрии, преднатяга и класса точности.
- Какой рельс использовать с HGW35CCZAH TECHNIX? Каретка рассчитана на работу с профильными направляющими HGR35 соответствующей серии и класса точности, при этом для сохранения ресурса важно соблюдать допуски на прямолинейность и параллельность базовых поверхностей.
- Какие требования к монтажу данной каретки? Необходимы ровные и чистые опорные поверхности, точная соосность рельса и монтажной плиты, равномерная затяжка крепежа и контроль плавности хода по всей длине хода; перекосы и загрязнения приводят к росту внутренних нагрузок и снижению ресурса.
- Когда имеет смысл переходить на HGW35HCZAH? Удлинённое исполнение HC целесообразно выбирать, когда по условиям работы требуется ещё больший запас по нагрузкам и моментам, либо нужно увеличить базу опор для снижения изгибающих деформаций конструкции.
Стоит обратить внимание
Регулярный контроль состояния кареток HGW35 и рельсов HGR35 (люфт, шум, равномерность хода, состояние смазки) позволяет планировать замену заранее и избегать незапланированных остановок оборудования.
