О товаре

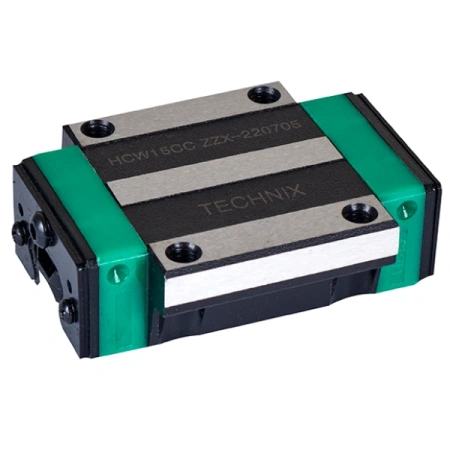

Линейная каретка HGW30HCZAHZZ TECHNIX — широкая фланцевая каретка серии HG для профильных направляющих шириной 30 ;мм, рассчитанная на работу в условиях сверхтяжёлых нагрузок. Исполнение H определяет повышенную грузоподъёмность, индекс C указывает на стандартный фланцевый корпус с креплением сверху или снизу, а обозначение ZZ означает наличие дополнительной защиты узла.
HGW30HCZAHZZ применяют в станках, портальных модулях, тяжёлых перемещающих системах и промышленной автоматике, где каретка должна сохранять стабильность при высоких нагрузках и моментных воздействиях. Преднатяг ZA повышает жёсткость и снижает люфты, а высокий класс точности H помогает поддерживать точность позиционирования в ответственных узлах линейного перемещения.
Стоит обратить внимание
HGW30HCZAHZZ изначально ориентирована на тяжёлые режимы работы, поэтому её применение в сравнительно лёгких узлах может оказаться чрезмерным по размеру, усилию перемещения и стоимости. Перед выбором стоит сопоставить реальные нагрузки и моменты с возможностями более простых исполнений серии HGW30, чтобы не закладывать избыточный запас там, где он не требуется.

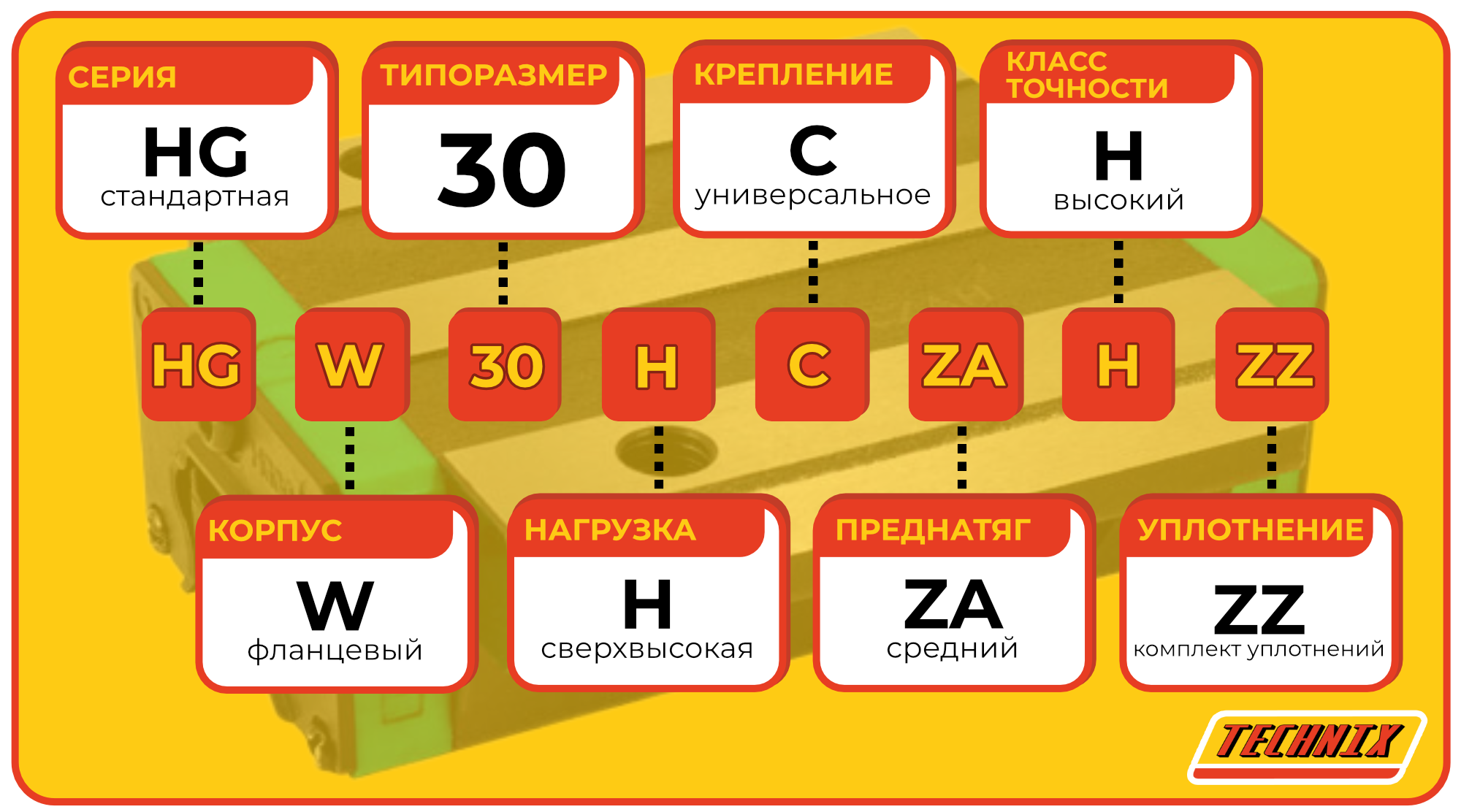

Расшифровка артикула
Обозначение HGW30HCZAHZZ позволяет понять серию, тип корпуса, размер направляющей, вариант нагрузки, уровень преднатяга и класс точности, а также наличие дополнительной защиты. Ниже приведена расшифровка индексов по логике TECHNIX.
- HG — серия кареток сверхтяжёлой нагрузки.
- W — широкий фланцевый корпус.
- 30 — типоразмер направляющей 30 ;мм.
- H — исполнение для сверхтяжёлой нагрузки.
- C — стандартный фланцевый корпус с креплением сверху или снизу.
- ZA — преднатяг среднего класса.
- H — высокий класс точности.
- ZZ — дополнительная защита узла.
Таким образом, HGW30HCZAHZZ — это широкая фланцевая каретка серии HG для направляющих 30 ;мм, рассчитанная на сверхтяжёлую нагрузку, с преднатягом ZA, высоким классом точности H и дополнительной защитой ZZ. Такое исполнение подходит для узлов, где важны жёсткость, стабильность хода и защита рабочих элементов от внешних воздействий.
Стоит обратить внимание
В артикулах HGW30HCZAHZZ индексы H и ZZ решают разные задачи: первый отвечает за работу со сверхтяжёлой нагрузкой, второй — за дополнительную защиту каретки. При подборе замены важно учитывать оба признака одновременно, потому что совпадение только типоразмера 30 ;мм не гарантирует ни нужной грузоподъёмности, ни уровня защиты узла.
Конструкция и устройство
Каретка HGW30HCZAHZZ представляет собой широкий фланцевый блок серии HG с четырёхрядной схемой качения, рассчитанный на высокую жёсткость и устойчивость к моментным нагрузкам. Удлинённый корпус помогает равномернее распределять усилие, а преднатяг ZA делает работу узла более собранной и точной при динамических режимах перемещения.
- Широкий фланцевый корпус W для устойчивого крепления.
- Исполнение H для сверхтяжёлой нагрузки.
- Крепление сверху или снизу за счёт корпуса C.
- Четырёхрядная схема качения для равномерного распределения сил.
- Преднатяг ZA для снижения люфтов и повышения жёсткости.
- Дополнительная защита ZZ для более уверенной работы в нагруженной среде.
Стоит обратить внимание
Сочетание сверхтяжёлого исполнения, преднатяга ZA и дополнительной защиты ZZ делает каретку более требовательной к качеству монтажа. Если направляющие установлены с перекосом или база недостаточно жёсткая, это быстро скажется на плавности хода, нагрузке на дорожки качения и общем ресурсе узла.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW TECHNIX выпускаются в типоразмерах от 15 до 65 ;мм и включают исполнения для высокой и сверхтяжёлой нагрузки, варианты с преднатягом и без, а также модели с дополнительными ZZ‑уплотнениями. Ниже приведён модельный ряд HGW 15–65 ;мм; Текущая каретка выделена.
| Артикул | Типоразмер | L, мм | W, мм | H, мм | Натяг | C, мм | B, мм |
|---|---|---|---|---|---|---|---|
| HGW15CCZAH | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW15CCZAHZZ | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW20CCZAH | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20CCZAHZZ | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAH | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAHZZ | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW25CCZ0H | 25 | 84,0 | 70,0 | 36,0 | Z0 | 45,0 | 57,0 |
| HGW25CCZAH | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25CCZAHZZ | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAH | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAHZZ | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW30CCZAH | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30CCZAHZZ | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAHZZ | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW35CCZAH | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35CCZAHZZ | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35HCZAH | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW35HCZAHZZ | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45CCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45HCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW55CCZAH | 55 | 166,7 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW65CCZAH | 65 | 200,2 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
Стоит обратить внимание
В типоразмере 30 ;мм именно HGW30HCZAHZZ сочетает удлинённый корпус, исполнение для сверхтяжёлой нагрузки, преднатяг ZA и дополнительную защиту ZZ при тех же посадочных размерах, что и у стандартных моделей серии. Это делает каретку удобной для замены в существующих узлах, когда требуется повысить надёжность без полной переработки крепёжной схемы.
Технические параметры и условия эксплуатации

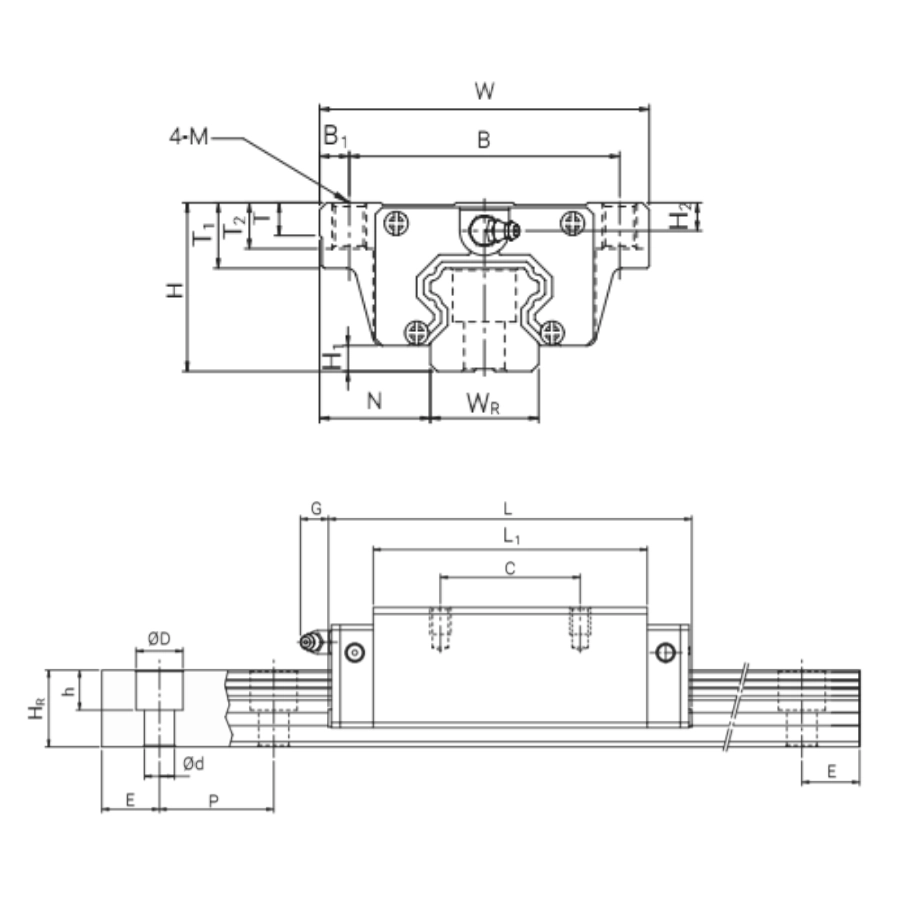

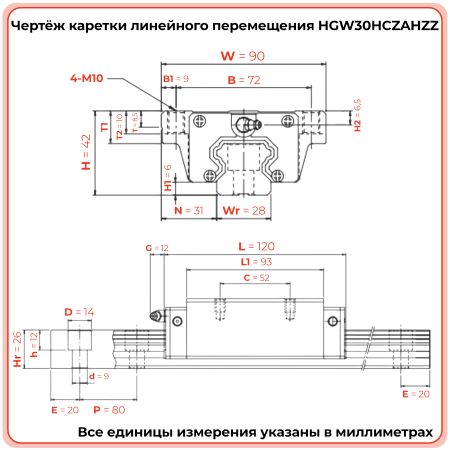

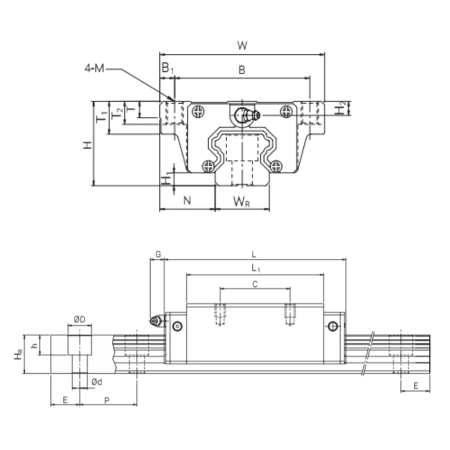

Каретка HGW30HCZAHZZ TECHNIX рассчитана на работу с профильными направляющими шириной 30 ;мм в узлах линейного перемещения со сверхтяжёлой нагрузкой и значительными моментными воздействиями. Удлинённый корпус имеет габариты: длина L 120,4 ;мм, ширина W 90,0 ;мм, высота H 42,0 ;мм; межцентровые расстояния крепежа C и B — 52,0 и 72,0 ;мм соответственно, что позволяет использовать её в уже отработанных схемах монтажа.
- Типоразмер направляющей: 30 ;мм.
- Габариты каретки: L 120,4 ;мм; W 90,0 ;мм; H 42,0 ;мм.
- Межцентровые расстояния крепежа: C 52,0 ;мм; B 72,0 ;мм.
- Исполнение по нагрузке: H — сверхтяжёлая.
- Тип корпуса: C — стандартный фланцевый с креплением сверху или снизу.
- Натяг: ZA — преднатяг среднего класса.
- Класс точности: H — высокий.
- Для стабильной работы необходимы жёсткая база, точная установка направляющих, корректная смазка и контроль состояния крепежа, особенно при длительной эксплуатации под высокими нагрузками и частыми циклами перемещения.
Стоит обратить внимание
HGW30HCZAHZZ выгодно выделяется сочетанием удлинённого корпуса, высокой жёсткости и дополнительной защиты ZZ. Если в узле присутствуют загрязнения, повышенная влажность или интенсивный режим работы, именно такое исполнение может дать больший запас по стабильности и ресурсу по сравнению со стандартными вариантами HGW30.
Применяемость
Каретка HGW30HCZAHZZ используется в системах линейного перемещения, где направляющие 30 ;мм работают в режиме сверхтяжёлой нагрузки и при этом требуется дополнительная защита рабочих поверхностей. Она подходит для станков, портальных систем, тяжёлых позиционирующих столов и промышленных модулей, работающих в условиях высокой интенсивности и повышенных требований к надёжности.
- Оси станков и порталов с большой массой и вынесенной нагрузкой.
- Тяжёлые позиционирующие платформы на направляющих 30 ;мм.
- Промышленные модули с высокой цикличностью перемещений.
- Узлы, где особенно важны жёсткость, защита и повторяемость движения.
- Системы, в которых сочетание преднатяга ZA и исполнения H помогает поддерживать точность при длительной нагрузке.
Стоит обратить внимание
HGW30HCZAHZZ стоит рассматривать как часть всей механической схемы, а не как универсальную замену любой каретки того же типоразмера. Если расчёт показывает, что нагрузка и моменты находятся в зоне уверенной работы более лёгких исполнений, применение варианта для сверхтяжёлой нагрузки может оказаться избыточным.
