О товаре

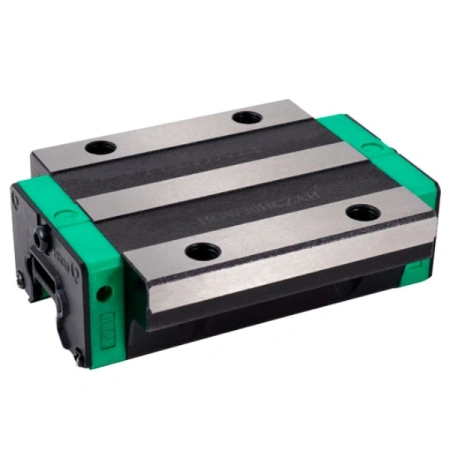

Линейная каретка HGW30HCZAH TECHNIX — фланцевый шариковый блок серии HG для направляющих шириной 30 ;мм, рассчитанный на сверхтяжёлую нагрузку и оснащённый преднатягом среднего класса ZA при высоком классе точности H. Широкий корпус W и исполнение HC обеспечивают увеличенную длину опоры и устойчивость к серьёзным силовым и моментным воздействиям в ответственных узлах линейного перемещения.
HGW30HCZAH TECHNIX применяется в станках, портальных системах, тяжёлых позиционирующих платформах и узлах промышленной автоматизации, где направляющие 30 ;мм работают на сверхтяжёлой нагрузке. Стандартный фланцевый корпус с креплением сверху или снизу и удлинённое исполнение по длине позволяют равномерно распределять нагрузку по каретке, а преднатяг ZA и класс точности H поддерживают жёсткость и повторяемость перемещений даже при сложной кинематике.
Стоит обратить внимание
HGW30HCZAH изначально ориентирована на работу со сверхтяжёлыми нагрузками, поэтому её применение в конструкциях с умеренными нагрузками может оказаться избыточным по габаритам, усилию хода и стоимости. Перед выбором каретки имеет смысл сопоставить расчётные нагрузки и моменты с возможностями более простых исполнений серии HGW30 — это поможет найти баланс между запасом по надёжности и рациональностью решения.

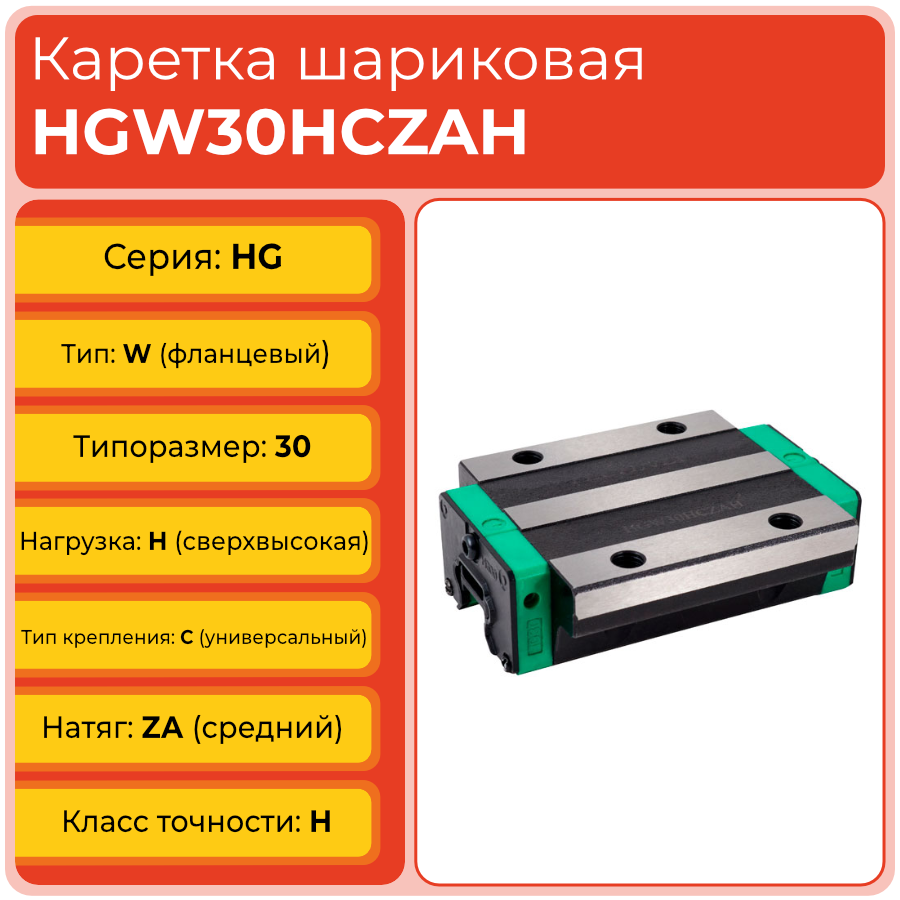

Расшифровка артикула
Обозначение HGW30HCZAH позволяет понять, к какой серии относится каретка, какой у неё корпус, типоразмер, допустимая нагрузка, способ крепления, уровень преднатяга и класс точности. Ниже приведена расшифровка индексов согласно принятой у TECHNIX логике.
- HG — серия кареток сверхтяжелой нагрузки.
- W — тип корпуса (широкий фланцевый блок).
- 30 — типоразмер, ширина направляющей 30 ;мм.
- H — исполнение для сверхтяжёлой нагрузки.
- C — крепление сверху или снизу, стандартный фланцевый корпус.
- ZA — преднатяг среднего класса.
- H — высокий класс точности.
Таким образом, HGW30HCZAH — это широкая фланцевая каретка серии HG для направляющих 30 ;мм, рассчитанная на сверхтяжёлую нагрузку, с креплением сверху или снизу, преднатягом среднего класса ZA и высоким классом точности H. Такое сочетание индексов показывает, что изделие предназначено для ответственных узлов линейного перемещения с высоким ресурсным запасом и жёсткостью.
Стоит обратить внимание
Индексы H и C в артикулах HGW30HCZAH одновременно описывают способность каретки работать со сверхтяжёлой нагрузкой и стандартный фланцевый способ крепления. При подборе и замене важно учитывать обе части обозначения: конструкция, рассчитанная на меньшую нагрузку или иной тип крепления, даже при совпадении типоразмера 30 ;мм не обеспечит того же уровня надёжности и устойчивости узла.
Конструкция и устройство

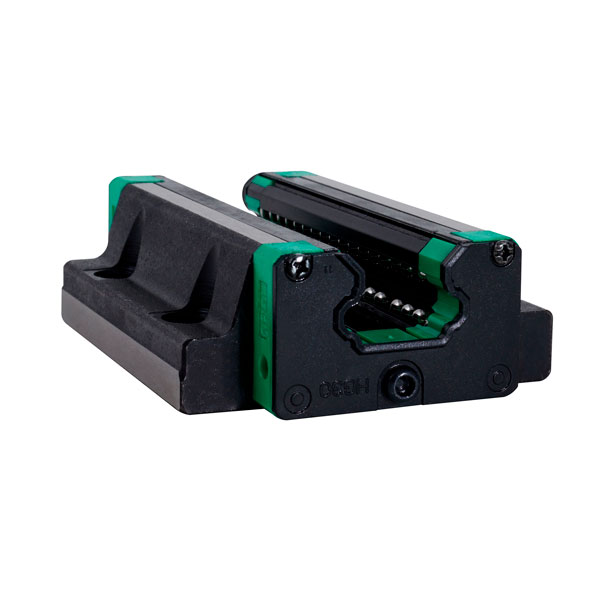

Каретка HGW30HCZAH представляет собой широкий фланцевый блок серии HG с четырёхрядной схемой качения, удлинённым корпусом под сверхтяжёлую нагрузку и преднатягом среднего класса. Увеличенная длина корпуса по сравнению со стандартными вариантами обеспечивает большее моментное плечо и даёт каретке устойчивость при вынесенной нагрузке, а крепление сверху или снизу позволяет гибко интегрировать её в конструкцию станка или модуля.
- Широкий фланцевый корпус W для устойчивой опоры и удобного крепления.
- Исполнение H для работы со сверхтяжёлой нагрузкой.
- Фланцевый корпус C с креплением сверху или снизу.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок.
- Преднатяг ZA среднего класса для снижения люфтов и повышения жёсткости.
- Высокий класс точности H для стабильного и повторяемого позиционирования.
Стоит обратить внимание
Совмещение исполнения для сверхтяжёлой нагрузки и преднатяга ZA делает HGW30HCZAH конструкцией с повышенным усилием перемещения и высокими требованиями к качеству монтажа. Если направляющие установлены с перекосом или база недостаточно жёсткая, дополнительные нагрузки на дорожки качения будут выше, чем у более лёгких исполнений, что скажется на ресурсе узла.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW TECHNIX выпускаются в типоразмерах от 15 до 65 ;мм и включают исполнения для высокой и сверхтяжёлой нагрузки, варианты с преднатягом и без, а также модели с дополнительными ZZ‑уплотнениями. Ниже приведён модельный ряд HGW 15–65 ;мм; Текущя каретка выделена.
| Артикул | Типоразмер | L, мм | W, мм | H, мм | Натяг | C, мм | B, мм |
|---|---|---|---|---|---|---|---|
| HGW15CCZAH | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW15CCZAHZZ | 15 | 61,4 | 47,0 | 24,0 | ZA | 30,0 | 38,0 |
| HGW20CCZAH | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20CCZAHZZ | 20 | 77,5 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAH | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW20HCZAHZZ | 20 | 92,2 | 63,0 | 30,0 | ZA | 40,0 | 53,0 |
| HGW25CCZ0H | 25 | 84,0 | 70,0 | 36,0 | Z0 | 45,0 | 57,0 |
| HGW25CCZAH | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25CCZAHZZ | 25 | 84,0 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAH | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW25HCZAHZZ | 25 | 104,6 | 70,0 | 36,0 | ZA | 45,0 | 57,0 |
| HGW30CCZAH | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30CCZAHZZ | 30 | 97,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAH | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW30HCZAHZZ | 30 | 120,4 | 90,0 | 42,0 | ZA | 52,0 | 72,0 |
| HGW35CCZAH | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35CCZAHZZ | 35 | 112,4 | 100,0 | 48,0 | ZA | 62,0 | 82,0 |
| HGW35HCZAH | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW35HCZAHZZ | 35 | 138,2 | 100,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45CCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW45HCZAH | 45 | 139,4 | 120,0 | 60,0 | ZA | 80,0 | 100,0 |
| HGW55CCZAH | 55 | 166,7 | 140,0 | 70,0 | ZA | 95,0 | 116,0 |
| HGW65CCZAH | 65 | 200,2 | 170,0 | 90,0 | ZA | 110,0 | 142,0 |
Стоит обратить внимание
В типоразмере 30 ;мм именно HGW30HCZAH сочетает удлинённый корпус, исполнение под сверхтяжёлую нагрузку и преднатяг среднего класса ZA при тех же межцентровых расстояниях C и B, что у стандартных моделей серии. Это позволяет использовать каретку как усиленную замену в существующих узлах без переработки крепёжной схемы, когда расчёт показывает повышенные нагрузки и опрокидывающие моменты.
Технические параметры и условия эксплуатации

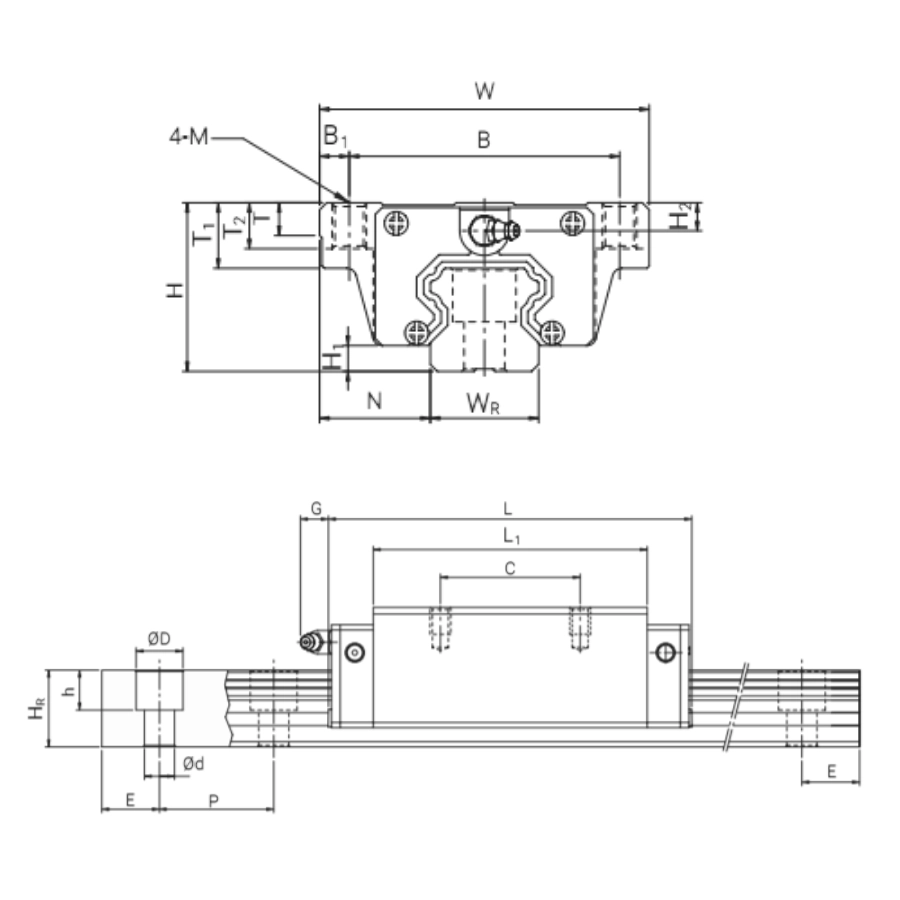

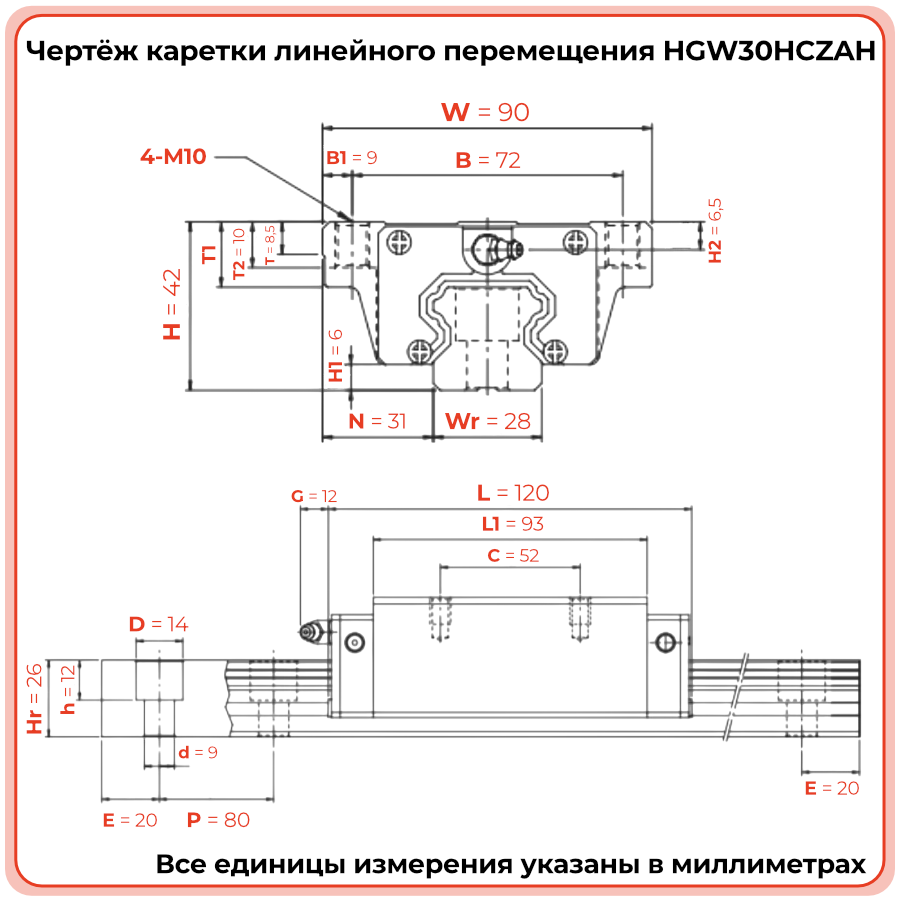

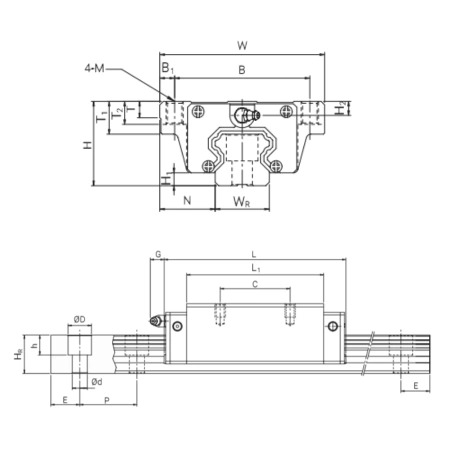

Каретка HGW30HCZAH TECHNIX рассчитана на работу с профильными направляющими шириной 30 ;мм в узлах линейного перемещения со сверхтяжёлой нагрузкой и значительными моментными воздействиями. Удлинённый корпус имеет габариты: длина L 120,4 ;мм, ширина W 90,0 ;мм, высота H 42,0 ;мм; межцентровые расстояния крепежа C и B — 52,0 и 72,0 ;мм соответственно, что совпадает по креплению с базовыми исполнениями HGW30.
- Типоразмер направляющей: 30 ;мм.
- Габариты каретки: L 120,4 ;мм; W 90,0 ;мм; H 42,0 ;мм.
- Межцентровые расстояния крепежа: C 52,0 ;мм; B 72,0 ;мм.
- Исполнение по нагрузке: H — сверхтяжёлая.
- Тип корпуса: C — стандартный фланцевый с креплением сверху или снизу.
- Натяг: ZA — преднатяг среднего класса.
- Класс точности: H — высокий.
- Для надёжной работы необходимы ровные и жёсткие базовые поверхности, корректная установка направляющих, регулярная смазка и контроль состояния крепежа, особенно при длительной эксплуатации под сверхтяжёлой нагрузкой и высоких скоростях перемещения.
Стоит обратить внимание
Среди фланцевых кареток серии HGW типоразмера 30 мм HGW30HCZAH выделяется сочетанием удлинённого корпуса и исполнения для сверхтяжёлой нагрузки при преднатяге среднего класса ZA. Если расчёт показывает значительные опрокидывающие моменты на каретку, именно такое исполнение даёт дополнительный запас по устойчивости и ресурсу, который у стандартных вариантов HGW30CCZAH может быть ограничен.
Применяемость
Каретка HGW30HCZAH применяется в системах линейного перемещения, где направляющие 30 ;мм работают в режиме сверхтяжёлой нагрузки и высоких моментных воздействий. Она подходит для осей станков, портальных конструкций, тяжёлых позиционирующих платформ и узлов промышленной автоматизации, где требуется сочетание жёсткости, точности и ресурса при сложной нагрузочной схеме.
- Оси станков и порталов с большими массами и вынесенной нагрузкой.
- Тяжёлые позиционирующие столы и платформы на направляющих 30 ;мм.
- Промышленные модули, работающие в режиме сверхтяжёлой нагрузки.
- Узлы с высокой чувствительностью к моментам и требованиями к жёсткости.
- Системы, где преднатяг ZA и исполнение H по нагрузке необходимы для обеспечения стабильной работы при многократных реверсах, ударных нагрузках и длительных циклах.
Стоит обратить внимание
HGW30HCZAH нужно рассматривать как элемент всей механической системы, а не как «усиленную» замену стандартной каретки. Если нагрузка и моменты находятся в зоне уверенной работы более простых исполнений, применение варианта для сверхтяжёлой нагрузки может усложнить конструкцию и обслуживание без существенной выгоды. Оптимальный выбор достигается при совместном рассмотрении расчётов, кинематики и технологических ограничений.
