О товаре

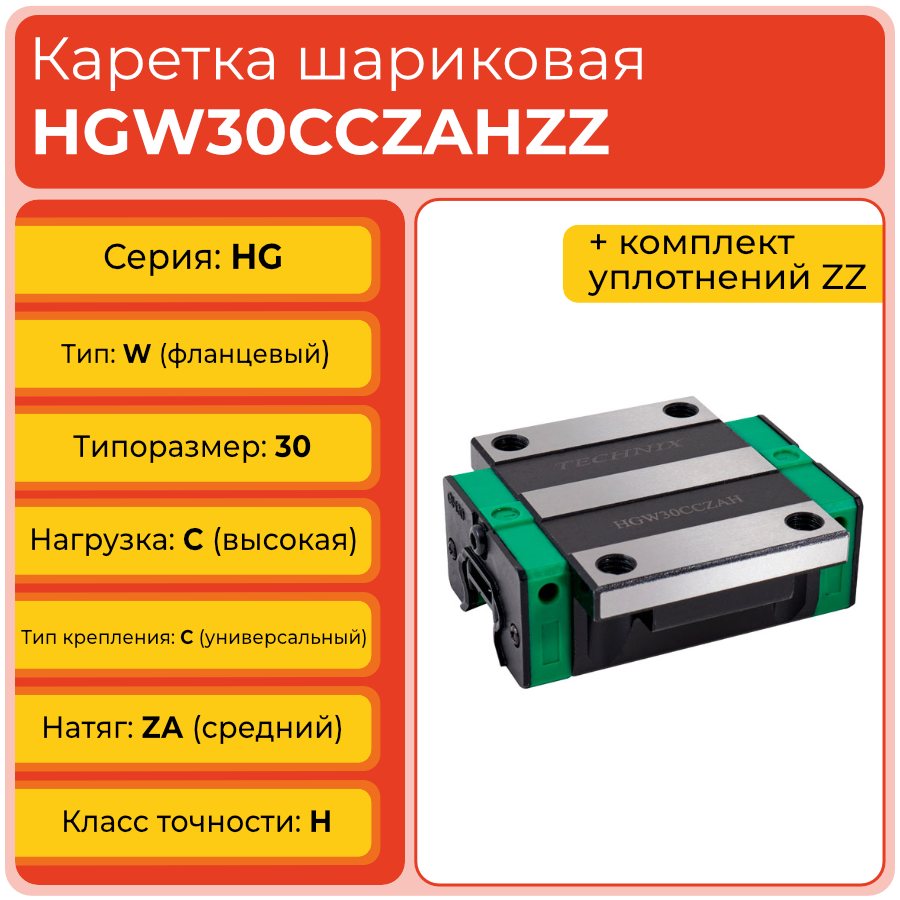

Линейная каретка HGW30CCZAHZZ TECHNIX — фланцевый шариковый блок серии HG для направляющих шириной 30 ;мм, рассчитанный на тяжёлую нагрузку и оснащённый дополнительным комплектом двусторонних уплотнений ZZ. Широкий корпус W, исполнение C по нагрузке и креплению сверху/снизу, преднатяг среднего класса ZA и высокий класс точности H формируют жёсткий, точный и защищённый узел линейного перемещения для промышленной эксплуатации.
HGW30CCZAHZZ применяется на профильных направляющих 30 ;мм в станках, автоматизированных линиях и позиционирующих системах, где одновременно присутствуют тяжёлые нагрузки и заметное загрязнение рабочей зоны. Стандартный фланцевый корпус C обеспечивает универсальное крепление, преднатяг ZA поддерживает жёсткость и минимальные люфты, а ZZ‑уплотнения защищают дорожки качения и шарики от попадания стружки, пыли и мелких абразивных частиц, повышая ресурс узла.
Стоит обратить внимание
HGW30CCZAHZZ объединяет исполнение по тяжёлой нагрузке, преднатяг и дополнительную защиту от загрязнений, поэтому она особенно требовательна к качеству монтажа и обслуживанию. Если фактические условия работы ближе к умеренным по нагрузке и загрязнённости, более рациональным решением могут быть модели без ZZ‑уплотнений или меньшего типоразмера, что позволит снизить требования к конструкции и приводу.

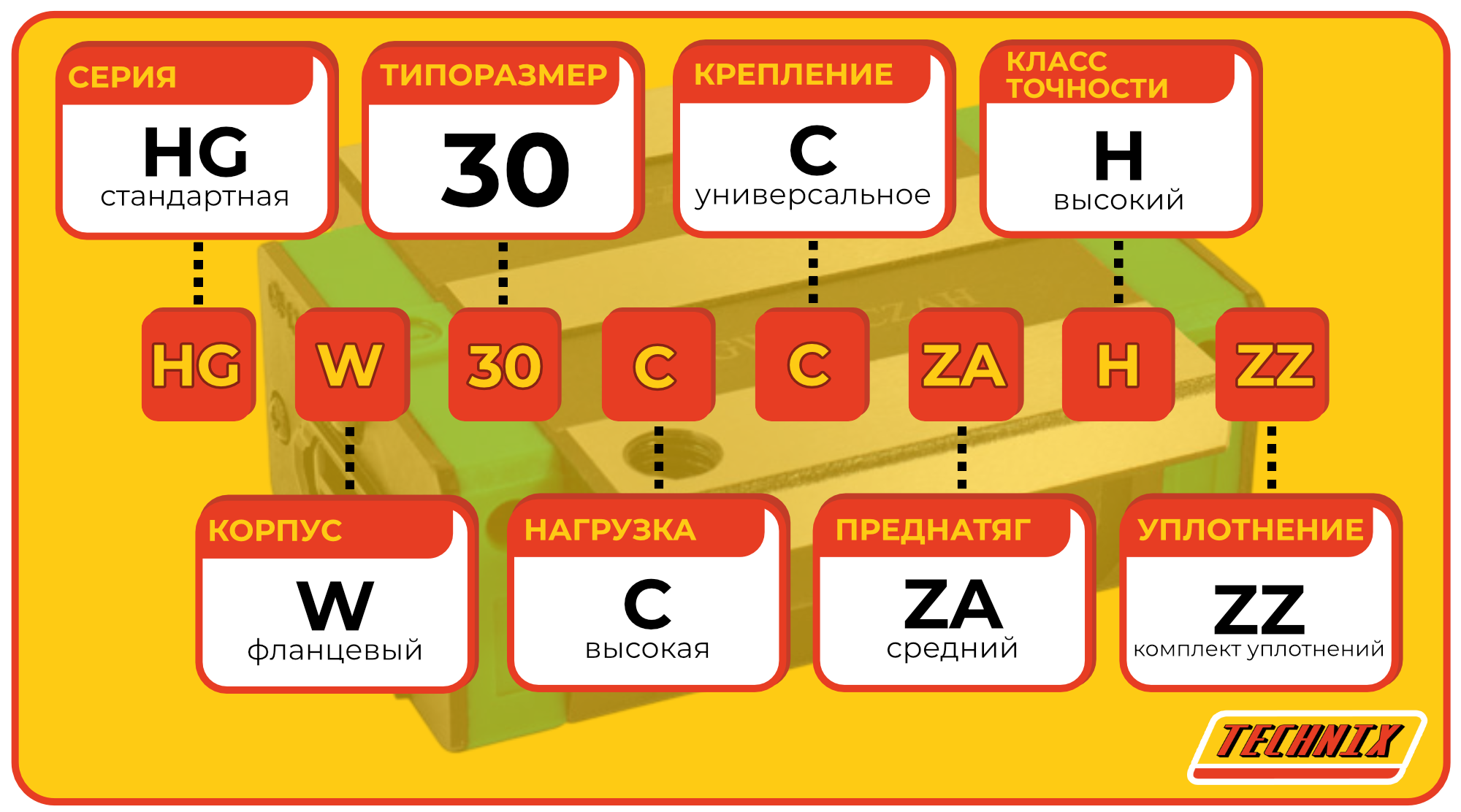

Расшифровка артикула
Обозначение HGW30CCZAHZZ описывает серию направляющих, тип корпуса, типоразмер, исполнение по нагрузке и креплению, преднатяг, класс точности и наличие двусторонних уплотнений. По вашей схеме расшифровка индексов выглядит следующим образом.
- HG — серия направляющих.
- W — тип корпуса (широкий фланцевый блок).
- 30 — типоразмер, ширина направляющей 30 ;мм.
- C — исполнение по возможной нагрузке (тяжёлая).
- C — тип крепления: сверху или снизу.
- ZA — преднатяг среднего класса.
- H — класс точности высокий.
- ZZ — двусторонние уплотнения.
Таким образом, HGW30CCZAHZZ — это широкая фланцевая каретка серии HG для направляющих 30 ;мм, с тяжёлой нагрузкой, универсальным креплением сверху/снизу, преднатягом среднего класса ZA, высоким классом точности H и двусторонними ZZ‑уплотнениями для работы в загрязнённой промышленной среде.
Стоит обратить внимание
Два индекса C в артикулах HGW30CCZAHZZ фиксируют тяжёлую нагрузку и универсальный тип крепления, а ZZ — двусторонние уплотнения. При подборе аналогов важно учитывать все эти характеристики вместе: замена на модель с другим уровнем нагрузки, крепления или без ZZ‑уплотнений может изменить поведение узла и его стойкость к загрязнению.
Конструкция и устройство

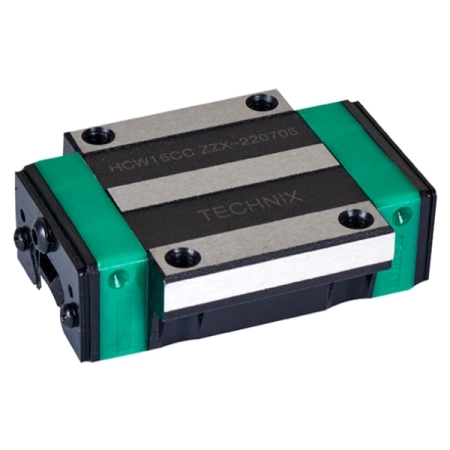

Каретка HGW30CCZAHZZ представляет собой широкий фланцевый блок серии HG типоразмера 30, рассчитанный на тяжёлую нагрузку и оборудованный двусторонними ZZ‑уплотнениями. Стандартный корпус CC обеспечивает универсальное крепление сверху или снизу, преднатяг среднего класса ZA поддерживает жёсткость хода, а высокий класс точности H и уплотнения ZZ позволяют каретке работать стабильно и с сохранением ресурса в условиях промышленного загрязнения.
- Широкий фланцевый корпус W для устойчивого крепления и распределения нагрузки.
- Исполнение C по возможной нагрузке — тяжёлая эксплуатация.
- Стандартный тип корпуса C с креплением сверху или снизу.
- Преднатяг ZA среднего класса для уменьшения люфтов и повышения жёсткости.
- Высокий класс точности H для стабильного позиционирования.
- Двусторонние ZZ‑уплотнения для защиты внутренних элементов каретки от загрязнений.
Стоит обратить внимание
Наличие ZZ‑уплотнений в сочетании с преднатягом и тяжёлой нагрузкой делает HGW30CCZAHZZ конструкцией с повышенным сопротивлением ходу по сравнению с открытыми каретками. При проектировании привода и подборе двигателя важно учитывать это дополнительное усилие, чтобы обеспечить необходимый запас по тяге и динамике без перегрузки привода.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW TECHNIX выпускаются в типоразмерах от 15 до 65 ;мм и представлены стандартными и удлинёнными корпусами, исполнениями по нагрузке, преднатягу и наличию ZZ‑уплотнений. Ниже приведён модельный ряд HGW 15–65 ;мм; каретка HGW30CCZAHZZ выделена.
Стоит обратить внимание
В таблице выделена только одна строка — HGW30CCZAHZZ. Базовые присоединительные размеры соответствуют типоразмеру HGW30CC, а исполнение ZZ добавляет защиту от загрязнений без изменения основных монтажных размеров.
Технические параметры и условия эксплуатации

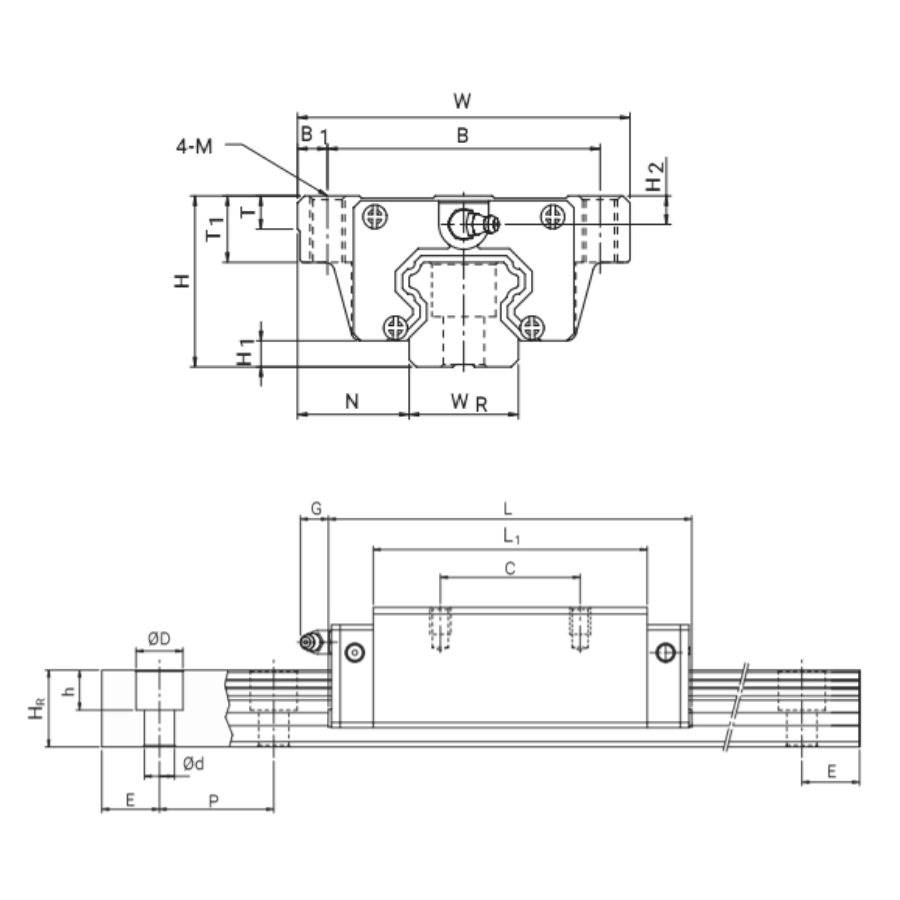

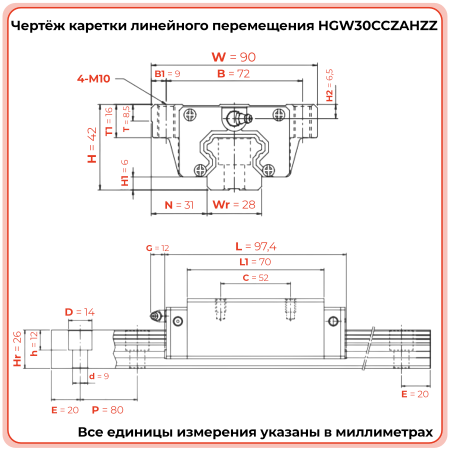

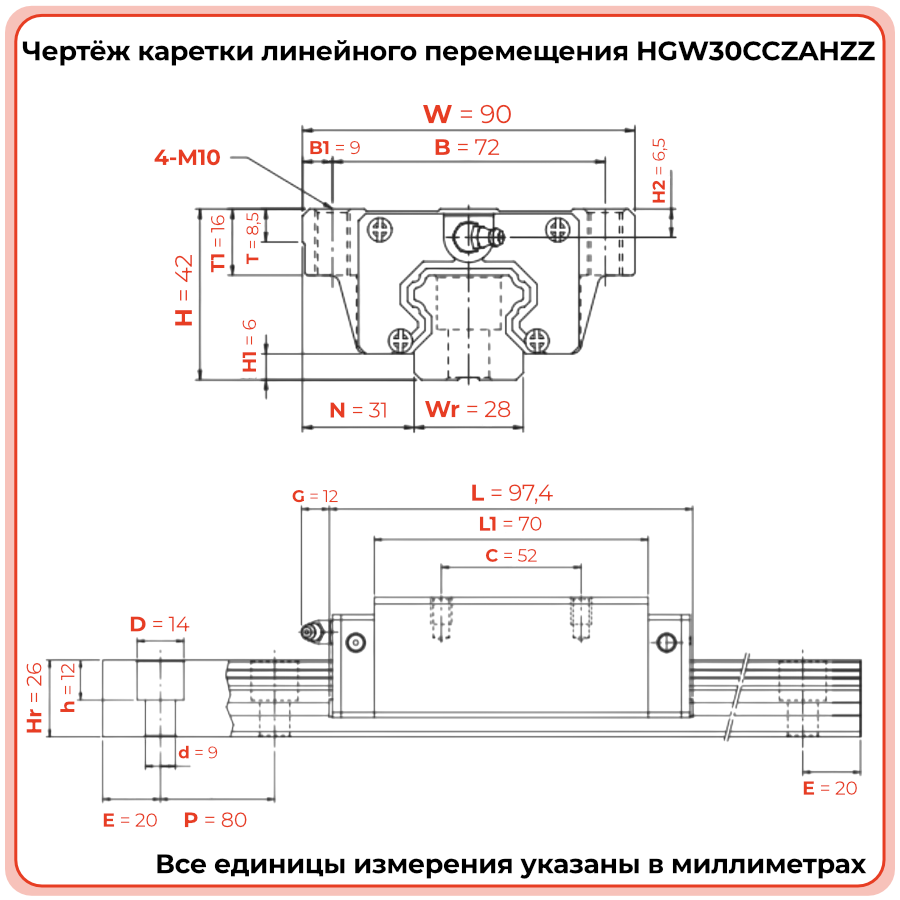

Каретка HGW30CCZAHZZ рассчитана на работу с профильными направляющими шириной 30 ;мм в узлах линейного перемещения тяжёлой нагрузки и повышенной загрязнённости. Габариты корпуса совпадают с базовой HGW30CCZAH: длина L 97,4 ;мм, ширина W 90,0 ;мм, высота H 42,0 ;мм; межцентровые расстояния крепежа C и B составляют 52,0 и 72,0 ;мм соответственно.
- Типоразмер направляющей: 30 ;мм.
- Габариты каретки: L 97,4 ;мм; W 90,0 ;мм; H 42,0 ;мм.
- Межцентровые расстояния крепежа: C 52,0 ;мм; B 72,0 ;мм.
- Исполнение по нагрузке: C — тяжёлая.
- Тип корпуса: C — стандартный фланцевый с креплением сверху/снизу.
- Натяг: ZA — преднатяг среднего класса.
- Класс точности: H — высокий.
- Уплотнения: ZZ — двусторонние.
- Для надёжной работы необходимы ровные и жёсткие базовые поверхности, корректная установка направляющих, строгое соблюдение режимов смазки и периодический контроль состояния уплотнений, особенно при постоянном воздействии загрязнений и высоких динамических нагрузок.
Стоит обратить внимание
ZZ‑уплотнения в HGW30CCZAHZZ эффективно снижают попадание загрязнений внутрь каретки, но при отсутствии регулярной смазки и очистки направляющих их работа будет сопровождаться повышенным трением. В таких условиях ресурс будет ограничиваться не только нагрузками, но и состоянием уплотнений, поэтому обслуживание становится частью обязательной эксплуатационной схемы.
Применяемость
Каретка HGW30CCZAHZZ TECHNIX применяется в системах линейного перемещения, где направляющие 30 ;мм работают под тяжёлой нагрузкой и в загрязнённой среде. Она подходит для осей станков и обрабатывающих модулей, промышленных линий, транспортирующих и позиционирующих систем, в которых стандартные каретки без уплотнений быстро теряют ресурс из‑за воздействия стружки и пыли.
- Оси станков с тяжёлой нагрузкой и заметным присутствием стружки или пыли в рабочей зоне.
- Промышленные позиционирующие и транспортирующие модули на направляющих 30 ;мм.
- Узлы, где требуется преднатяг ZA и высокий класс точности H при загрязнённой среде.
- Системы, в которых стандартные HGW30CCZAH по защите не обеспечивают достаточного ресурса.
- Механизмы, для которых совокупность тяжёлой нагрузки, универсального крепления и двусторонних ZZ‑уплотнений обеспечивает стабильную работу и длительный срок службы узла линейного перемещения.
Стоит обратить внимание
HGW30CCZAHZZ имеет смысл закладывать в проект там, где потенциал по защите от загрязнений действительно востребован. Если рабочая зона чистая, а нагрузки умеренны, более простые исполнения серии HGW30 позволят снизить стоимость, упростить обслуживание и уменьшить требования к приводу без потери надёжности.
