О товаре

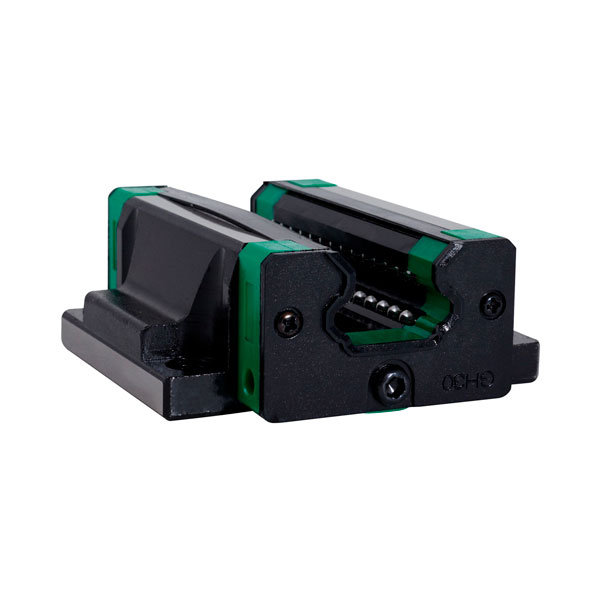

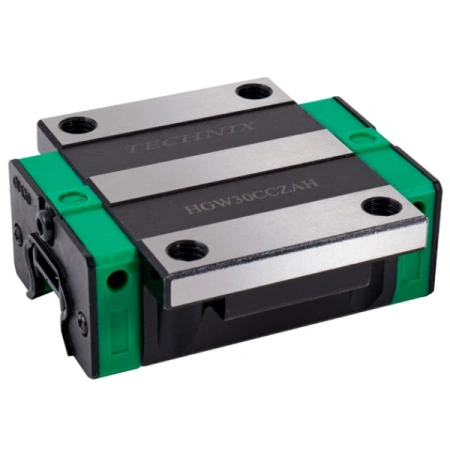

Линейная каретка HGW30CCZAH TECHNIX — фланцевый шариковый блок серии HG для направляющих шириной 30 ;мм, в стандартном фланцевом исполнении корпуса C, с преднатягом среднего класса ZA и высоким классом точности H. Такой вариант обеспечивает высокую грузоподъёмность, жёсткость и точность позиционирования при работе на профильных направляющих типоразмера 30 ;мм.
HGW30CCZAH используется в станках, автоматизированных линиях и механизмах позиционирования, где к узлам линейного перемещения предъявляются повышенные требования по точности и устойчивости к нагрузкам. Стандартный фланцевый корпус C удобен для монтажа, преднатяг ZA снижает люфты, а типоразмер 30 ;мм даёт запас по нагрузке по сравнению со 20–25‑ми размерами, сохраняя при этом компактность узла.
Стоит обратить внимание
HGW30CCZAH относится к исполнению с преднатягом среднего класса. По ощущениям хода такая каретка будет жёстче и «туже», чем варианты без натяга, но это компенсируется уменьшенными люфтами и лучшей устойчивостью к изменению направления. При выборе каретки важно учитывать, что преднатяг увеличивает требования к приводу и качеству монтажа, особенно при длинных ходах и высоких скоростях.

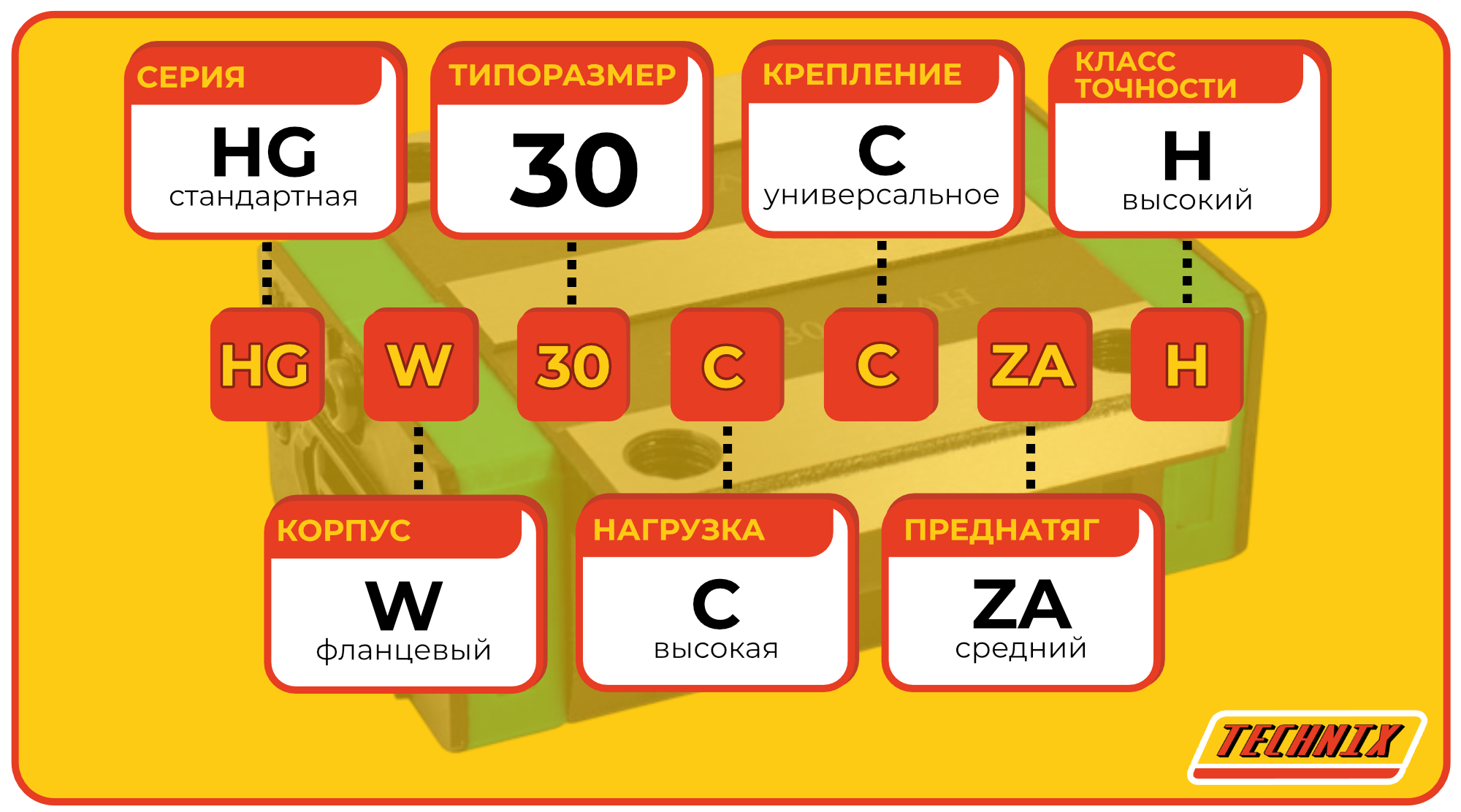

Расшифровка артикула
Обозначение HGW30CCZAH включает серию направляющих, тип корпуса, типоразмер, исполнение по креплению, преднатяг и класс точности. Для кареток серии HGW30 расшифровка индексов выглядит следующим образом.
- HG — серия направляющих и кареток повышенной грузоподъёмности.
- W — тип корпуса: широкий фланцевый блок.
- 30 — типоразмер, ширина направляющей 30 ;мм.
- C — тяжёлая нагрузка;
- C — крепление сверху или снизу;
- ZA — преднатяг среднего класса.
- H — высокий класс точности.
В результате HGW30CCZAH — это широкая фланцевая каретка серии HG для направляющих 30 ;мм, в стандартном корпусе CC, с преднатягом ZA и высоким классом точности H, предназначенная для узлов линейного перемещения с высокими требованиями к точности и жёсткости.
Стоит обратить внимание
В обозначении HGW30CCZAH индекс CC указывает на ;тяжёлую нагрузку и универсальный способ крепления, а ZA и H — на преднатяг и точность. При выборе и замене важно не путать эту модель с удлинёнными исполнениями, так как они рассчитаны на другие моментные нагрузки и требуют больше пространства в конструкции.
Конструкция и устройство
Каретка HGW30CCZAH представляет собой фланцевый блок серии HG типоразмера 30 с четырёхрядной схемой качения, стандартной длиной корпуса и преднатягом среднего класса. Широкий фланец обеспечивает увеличенную опорную поверхность и удобное крепление, а преднатяг и высокий класс точности поддерживают жёсткость и стабильность перемещений в узлах линейного перемещения.
- Широкий фланцевый корпус для устойчивого крепления и распределения нагрузки.
- Стандартное исполнение CC по длине и конструкции корпуса.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок.
- Преднатяг ZA среднего класса для уменьшения люфтов и повышения жёсткости.
- Высокий класс точности H для стабильного позиционирования.
- Совместимость с профильными направляющими серии HG типоразмера 30 ;мм.
Стоит обратить внимание
Несмотря на стандартную длину корпуса, каретка HGW30CCZAH способна воспринимать значительные нагрузки, но при выраженных опрокидывающих моментах удлинённые HC‑исполнения будут работать устойчивее. Если расчёты показывают, что узел работает на границе по моментам, имеет смысл сравнить HGW30CCZAH с HGW30HCZAH ещё на этапе проектирования.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW TECHNIX охватывают типоразмеры от 15 до 65 ;мм и включают стандартные и удлинённые исполнения корпуса, разные уровни натяга и наличие ZZ‑уплотнений. Ниже приведён модельный ряд HGW 15–65 ;мм. Текущая позиция выделена.
Стоит обратить внимание
В типоразмере 30 ;мм HGW30CCZAH занимает позицию стандартной фланцевой каретки с преднатягом ZA. Если расчёты показывают высокие опрокидывающие моменты, стоит рассматривать удлинённые HC‑исполнения, а если приоритетом является защита от загрязнений — варианты с ZZ‑уплотнениями. Переход между этими моделями должен быть обоснован расчётами, а не только доступностью на складе.
Технические параметры и условия эксплуатации

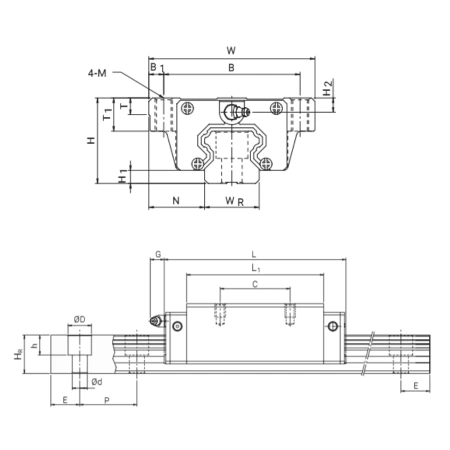

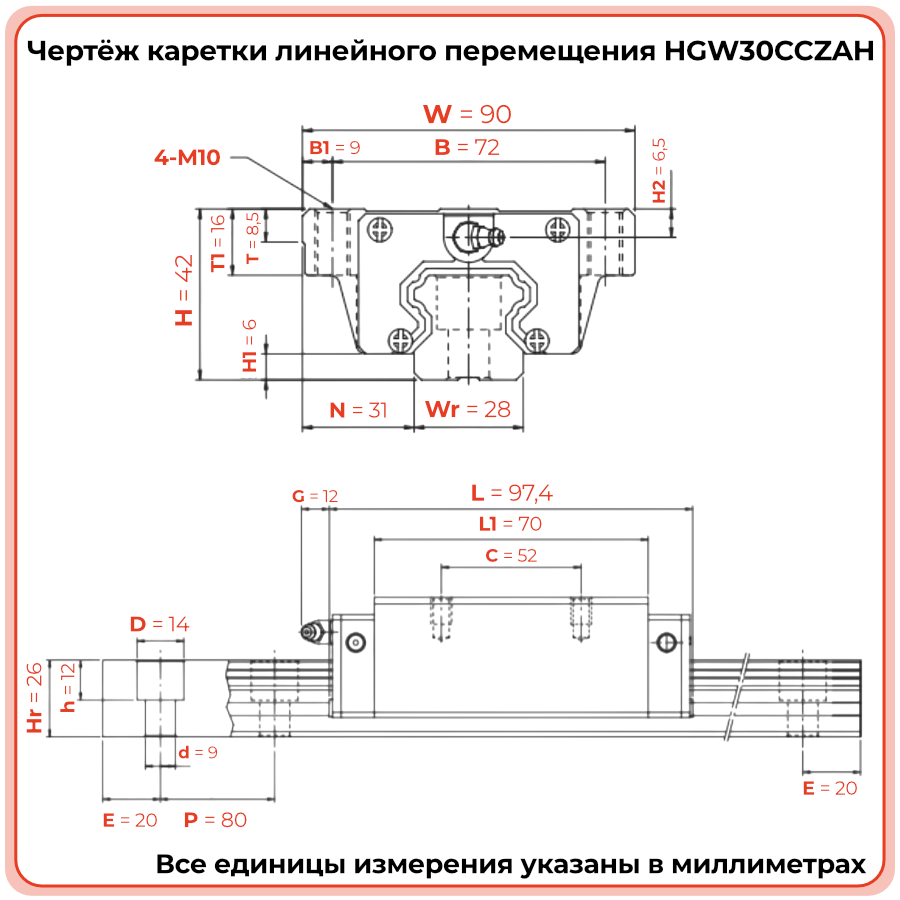

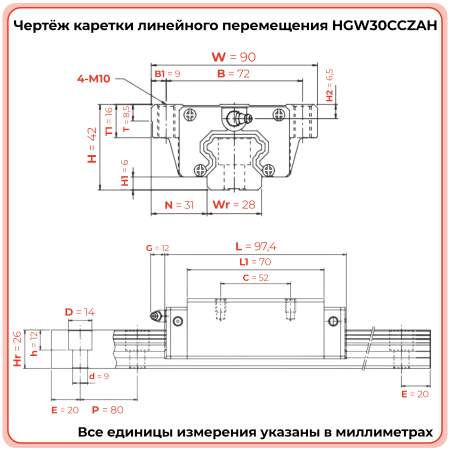

Каретка HGW30CCZAH рассчитана на работу с профильными направляющими шириной 30 ;мм в узлах линейного перемещения с высокой нагрузкой и строгими требованиями к точности. Габаритные размеры корпуса: длина L 97,4 ;мм, ширина W 90,0 ;мм, высота H 42,0 ;мм; межцентровые расстояния крепёжных отверстий C и B составляют 52,0 и 72,0 ;мм соответственно.
- Типоразмер направляющей: 30 ;мм.
- Габариты каретки: L 97,4 ;мм; W 90,0 ;мм; H 42,0 ;мм.
- Межцентровые расстояния крепежа: C 52,0 ;мм; B 72,0 ;мм.
- Исполнение корпуса: стандартный фланцевый блок CC.
- Натяг: ZA — преднатяг среднего класса.
- Класс точности: H — высокий.
- Для стабильной работы необходимы ровные и жёсткие монтажные поверхности, корректная установка направляющих, соблюдение режимов смазки и регулярный контроль состояния крепежа и хода каретки, особенно при работе с частыми реверсами и высокими скоростями перемещения.
Стоит обратить внимание
Преднатяг ZA в HGW30CCZAH повышает жёсткость и точность узла, но одновременно увеличивает чувствительность системы к ошибкам монтажа и несоответствию жёсткости конструкции. При выборе каретки важно сопоставлять требуемую точность и жёсткость с возможностями станины и направляющих: при недостаточной жёсткости баз преднатянутая каретка может работать хуже ожидаемого.
Применяемость
Каретка HGW30CCZAH применяется в системах линейного перемещения, где направляющие 30 ;мм используют как компромисс между повышенной грузоподъёмностью и умеренной компактностью узла. Она подходит для осей станков, обрабатывающих модулей, промышленных позиционирующих систем и автоматизированных линий с высокими требованиями к точности и повторяемости перемещения.
- Оси станков и агрегатов, где требуется типоразмер 30 ;мм по нагрузке и жёсткости.
- Линейные модули промышленной автоматизации с высокой точностью позиционирования.
- Позиционирующие столы и механизмы, работающие с частыми реверсами и повторяющимися циклами перемещения.
- Промышленные узлы общего назначения, где стандартный корпус CC обеспечивает достаточную устойчивость по моментам.
- Системы линейного перемещения, в которых совокупность типоразмера 30 ;мм, преднатяга ZA и класса точности H даёт требуемый баланс жёсткости, ресурса и точности.
Стоит обратить внимание
HGW30CCZAH особенно уместна в задачах, где типоразмер 25 ;мм уже не обеспечивает нужный запас по нагрузке, а переход на 35‑й размер избыточен по габаритам и стоимости. При этом для узлов с подчёркнутым влиянием опрокидывающих моментов или значительной загрязнённостью среды стоит сразу рассматривать либо HC‑исполнения, либо варианты с ZZ‑уплотнениями.
Аналоги
Для каретки HGW30CCZAH возможен подбор аналогов среди производителей линейной техники, ориентируясь на типоразмер 30 ;мм, широкий фланцевый корпус, стандартную длину, преднатяг среднего класса и высокий класс точности. Ниже приведены типовые обозначения возможных аналогов.
Стоит обратить внимание
При подборе аналогов для HGW30CCZAH недостаточно сопоставить только типоразмер и форму фланца: важно учитывать преднатяг, класс точности и заявленные значения по нагрузкам и моментам. Замена на модель с другим уровнем натяга или меньшей жёсткостью может заметно изменить поведение узла при работе, даже если внешние размеры совпадают.
