О товаре

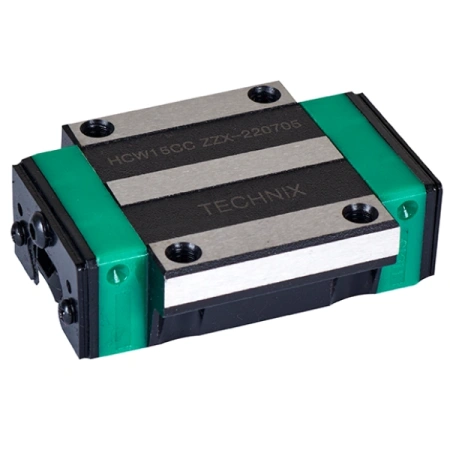

Линейная каретка HGW25HCZAHZZ TECHNIX — фланцевый шариковый блок серии HG для направляющих шириной 25 ;мм, выполненный в удлинённом корпусе и рассчитанный на сверхтяжёлую нагрузку. Исполнение H по возможной нагрузке, удлинённый тип крепления C, преднатяг среднего класса ZA, высокий класс точности H и дополнительный комплект двусторонних уплотнений ZZ формируют жёсткий и защищённый узел линейного перемещения для тяжёлых режимов работы в загрязнённой среде.
HGW25HCZAHZZ предназначена для осей станков, обрабатывающих центров и промышленных модулей, где на направляющие типоразмера 25 ;мм действуют высокие силовые и моментные нагрузки, а в зоне работы присутствуют стружка, пыль или абразивные частицы. Удлинённый корпус повышает устойчивость к опрокидывающим моментам, преднатяг ZA обеспечивает жёсткость и минимальные люфты, а ZZ‑уплотнения защищают дорожки качения и внутренние элементы каретки от проникновения загрязнений, увеличивая ресурс узла.
Стоит обратить внимание
HGW25HCZAHZZ — исполнение для ситуаций, когда требуется одновременно сверхтяжёлая нагрузка, повышенная моментная устойчивость и улучшенная защита от загрязнений. Если фактические условия работы не предполагают высоких моментов и серьёзного загрязнения, использование сверхтяжёлой удлинённой каретки с ZZ‑уплотнениями может быть избыточным и потребует более жёстких допусков по монтажу и конструкции, не давая при этом ощутимых преимуществ.

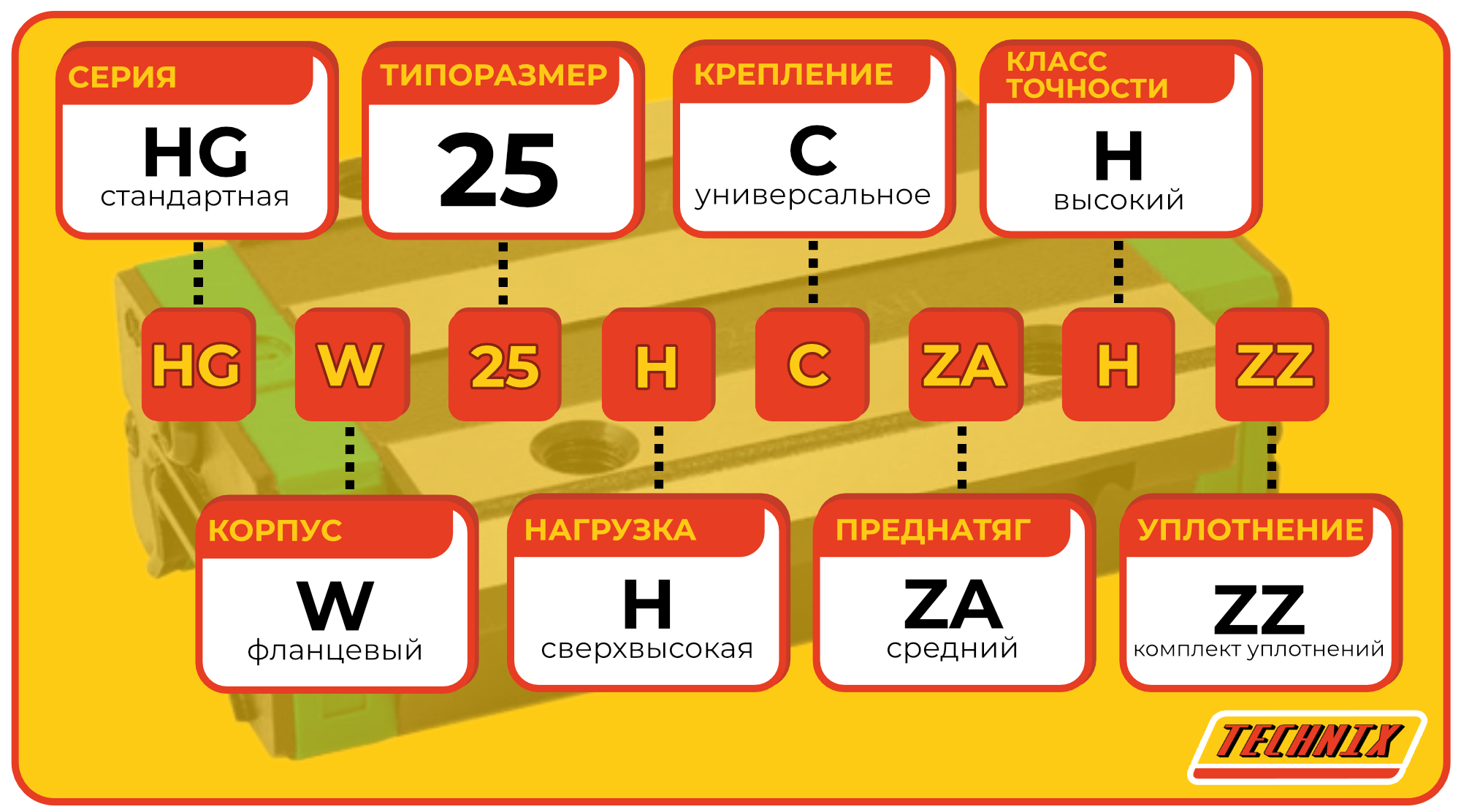

Расшифровка артикула
Обозначение HGW25HCZAHZZ отражает серию направляющих, тип корпуса, типоразмер, исполнение по нагрузке и креплению, преднатяг, класс точности и наличие дополнительного комплекта уплотнений. Ниже приведена расшифровка индексов.
- HG — серия направляющих.
- W — тип корпуса (широкий фланцевый).
- 25 — типоразмер, ширина направляющей 25 ;мм.
- H — исполнение по возможной нагрузке для сверхтяжёлых режимов.
- C — удлинённое крепление сверху или снизу.
- ZA — преднатяг среднего класса.
- H — класс точности высокий.
- ZZ — дополнительный комплект двусторонних уплотнений.
В совокупности HGW25HCZAHZZ представляет собой широкую фланцевую каретку серии HG для направляющих 25 ;мм, в удлинённом исполнении корпуса для сверхтяжёлой нагрузки, с преднатягом среднего класса ZA, высоким классом точности H и дополнительным комплектом ZZ‑уплотнений для работы в условиях загрязнённой среды.
Стоит обратить внимание
Индекс ZZ в артикуле указывает именно на дополнительный комплект уплотнений, а не на изменение геометрии корпуса или крепежа. При замене каретки HGW25HCZAHZZ на исполнение без ZZ важно учитывать, что открытая конструкция будет более чувствительна к загрязнениям, что скажется на ресурсе узла и стабильности работы при длительной эксплуатации.
Конструкция и устройство
Каретка HGW25HCZAHZZ является удлинённым фланцевым блоком серии HG типоразмера 25 для сверхтяжёлой нагрузки, дополненным ZZ‑уплотнениями. Широкий корпус W и исполнение H по возможной нагрузке обеспечивают способность воспринимать высокие силовые и моментные нагрузки, удлинённое крепление C — увеличенную опорную базу, преднатяг ZA — жёсткий ход без лишних люфтов, а ZZ‑уплотнения — устойчивость к внешним загрязнениям.
- Широкий фланцевый корпус W для равномерного распределения нагрузки по монтажной поверхности.
- Исполнение H по возможной нагрузке для сверхтяжёлых режимов.
- Удлинённое крепление C сверху или снизу, увеличивающее опорную длину корпуса.
- Преднатяг ZA среднего класса для снижения люфтов и повышения жёсткости.
- Высокий класс точности H для стабильного позиционирования.
- Дополнительный комплект двусторонних ZZ‑уплотнений для защиты дорожек качения и шариков от загрязнений.
Стоит обратить внимание
Удлинённый корпус и исполнение H по нагрузке в сочетании с ZZ‑уплотнениями делают HGW25HCZAHZZ требовательной к качеству базирования, точности монтажа и поддержанию режима смазки. Если опорные поверхности не обеспечивают необходимую плоскостность, параллельность и жёсткость, преимущество удлинённой и усиленной конструкции может быть частично нивелировано повышенными локальными напряжениями и неравномерной работой уплотнений.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW TECHNIX охватывают типоразмеры от 15 до 65 ;мм и представлены в стандартных и удлинённых исполнениях корпуса, с разными уровнями нагрузки, натяга и наличием ZZ‑уплотнений. Ниже приведён модельный ряд HGW 15–65 ;мм. Текущий товар выделен.
Стоит обратить внимание
В типоразмере 25 ;мм каретка HGW25HCZAHZZ сочетает удлинённый корпус HC и дополнительный комплект ZZ‑уплотнений. При переходе на более простые исполнения серии HGW25 важно проверять, не выйдут ли реальные моменты, загрязнённость и нагрузки за пределы возможностей выбранного аналога, чтобы не потерять запас по ресурсу и надёжности узла.
Технические параметры и условия эксплуатации

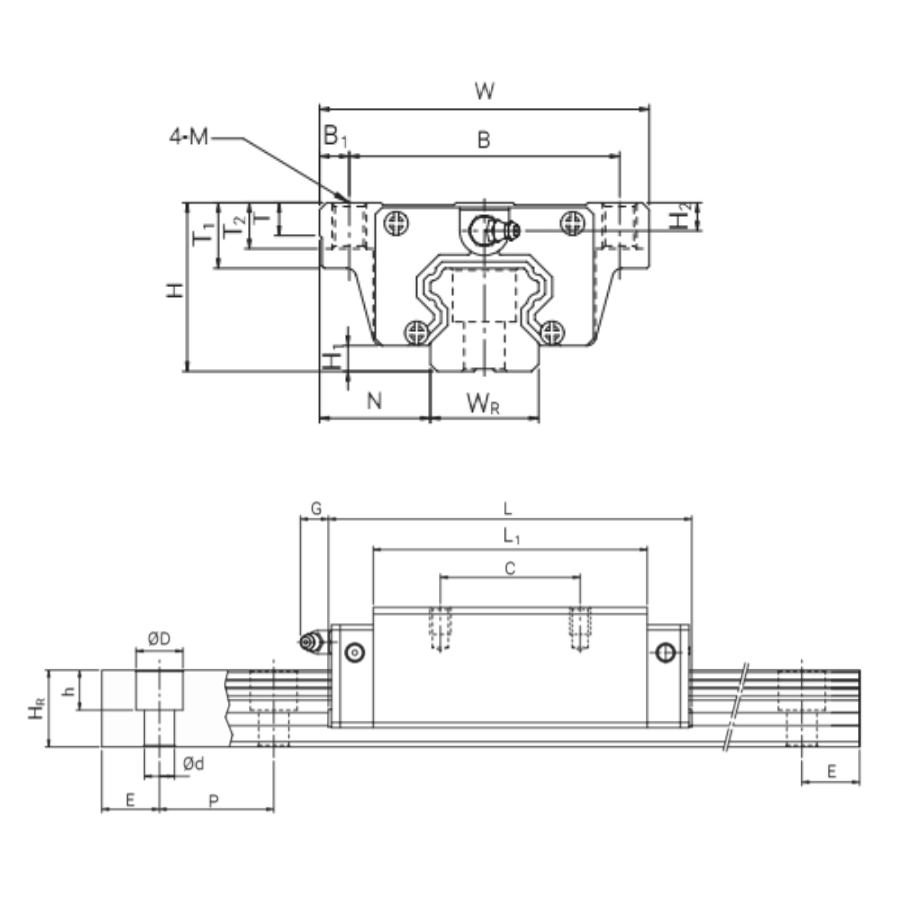

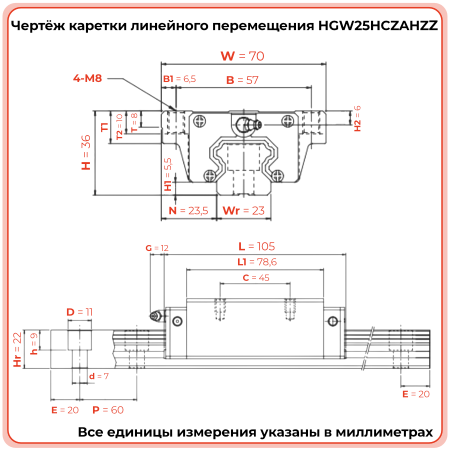

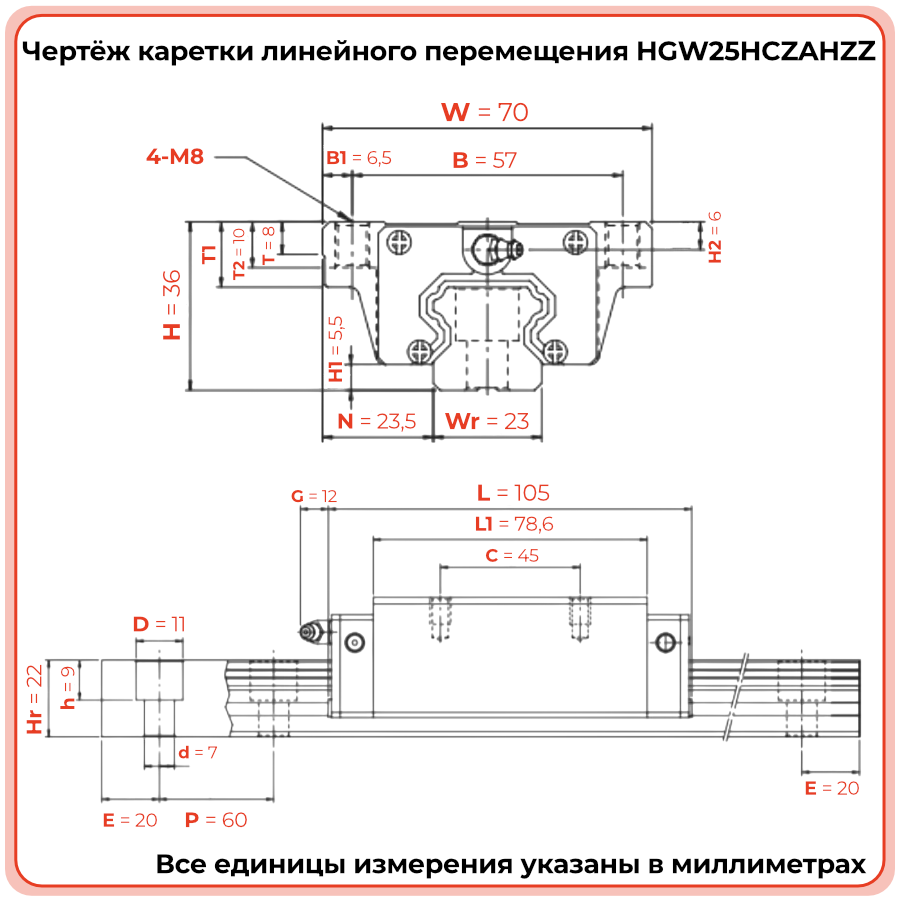

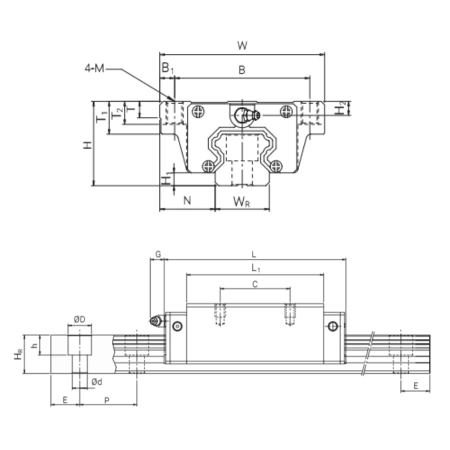

Каретка HGW25HCZAHZZ предназначена для работы с профильными направляющими шириной 25 ;мм в узлах линейного перемещения сверхтяжёлой нагрузки и повышенной загрязнённости. Габариты каретки: длина L 104,6 ;мм, ширина W 70,0 ;мм, высота H 36,0 ;мм; межцентровые расстояния крепежа C и B составляют 45,0 и 57,0 ;мм соответственно.
- Типоразмер направляющей: 25 ;мм.
- Габариты каретки: L 104,6 ;мм; W 70,0 ;мм; H 36,0 ;мм.
- Межцентровые расстояния крепежа: C 45,0 ;мм; B 57,0 ;мм.
- Исполнение по нагрузке: H — сверхтяжёлая.
- Натяг: ZA — преднатяг среднего класса.
- Класс точности: H — высокий.
- Дополнительный комплект: ZZ — двусторонние уплотнения.
- Для стабильной эксплуатации необходимы жёсткая и ровная опорная база, точная установка направляющих, корректно подобранный и п��ддерживаемый режим смазки, а также регулярный контроль состояния уплотнений и крепежа, особенно при работе в условиях постоянного загрязнения и высоких динамических нагрузок.
Стоит обратить внимание
Наличие ZZ‑уплотнений делает HGW25HCZAHZZ менее чувствительной к внешнему загрязнению, но не отменяет требований к регулярной смазке и очистке направляющих. При недостаточном обслуживании даже усиленная по защите каретка будет работать с повышенными нагрузками на уплотнения и пути качения, что сократит ресурс системы линейного перемещения.
Применяемость
Каретка HGW25HCZAHZZ применяется в системах линейного перемещения, где одновременно присутствуют сверхтяжёлые нагрузки, высокие опрокидывающие моменты и повышенная загрязнённость рабочей зоны. Она подходит для тяжёлых осей станков и обрабатывающих центров, промышленных модулей транспортировки и позиционирования, а также для узлов, где стандартные и незащищённые каретки по нагрузке и чистоте среды работают на пределе.
- Тяжёлые оси металлообрабатывающих и деревообрабатывающих станков с высокими усилиями резания.
- Промышленные модули транспортировки и позиционирования, работающие в условиях постоянной стружки или пыли.
- Узлы с заметными опрокидывающими моментами, требующие удлинённой опорной базы и усиленной защиты.
- Системы, где стандартные HGW25‑каретки без ZZ‑уплотнений по устойчивости и защите не обеспечивают требуемый запас.
- Механизмы, для которых совокупность исполнений HC, H по нагрузке, ZA по натягу и ZZ‑уплотнений даёт необходимый ресурс и точность при тяжёлых условиях работы.
Стоит обратить внимание
HGW25HCZAHZZ следует использовать там, где её возможности по нагрузке, моментной устойчивости и защите от загрязнений действительно востребованы. Если фактические условия работы ближе к умеренным, а загрязнение невелико, более рациональным выбором могут быть стандартные каретки HGW25CCZAH или HGW25CCZAHZZ с меньшими требованиями к конструкции и приводу.
Аналоги
Для каретки HGW25HCZAHZZ возможен подбор аналогов среди производителей линейной техники, ориентируясь на типоразмер 25 ;мм, широкий фланцевый корпус, удлинённое исполнение для сверхтяжёлой нагрузки, преднатяг среднего класса и наличие двусторонних уплотнений. Ниже приведены типовые обозначения возможных аналогов.
Стоит обратить внимание
При подборе аналогов HGW25HCZAHZZ недостаточно сопоставить только геометрию и наличие уплотнений: важно учитывать заявленные значения допустимых нагрузок, опрокидывающих моментов и особенности конструкции уплотнений. Замена на модель с менее эффективной защитой или меньшей моментной устойчивостью может привести к ускоренному износу узла и снижению точности перемещения.
FAQ
- Чем HGW25HCZAHZZ отличается от HGW25HCZAH?
Оба исполнения имеют удлинённый корпус HC, ориентированы на сверхтяжёлую нагрузку и используют преднатяг среднего класса ZA с высоким классом точности H. Главное отличие HGW25HCZAHZZ — дополнительный комплект ZZ‑уплотнений, который обеспечивает повышенную защиту дорожек качения и шариков от загрязнений по сравнению с открытой конструкцией HGW25HCZAH. - Когда имеет смысл выбирать HGW25HCZAHZZ вместо HGW25HCZAH?
Такое исполнение оправдано, когда узел работает в условиях повышенного загрязнения — например, при наличии стружки, пыли или мелкого абразива в рабочей зоне. Если нагрузка и моменты требуют удлинённой каретки HC, а среда при этом загрязнённая, вариант с ZZ‑уплотнениями позволит снизить риск преждевременного износа. - Можно ли заменить HGW25HCZAHZZ на HGW25CCZAHZZ?
Геометрически такая замена потребует пересмотра конструкции: HC‑корпус удлинён и рассчитан на иные моментные нагрузки, чем стандартный CC‑корпус. По защите от загрязнений оба исполнения используют ZZ‑уплотнения, но по устойчивости к моментам и распределению нагрузки HGW25HCZAHZZ имеет преимущество за счёт увеличенной базы. - Подходит ли HGW25HCZAHZZ для чистых помещений?
Технически каретка может использоваться и в чистой сре
