О товаре

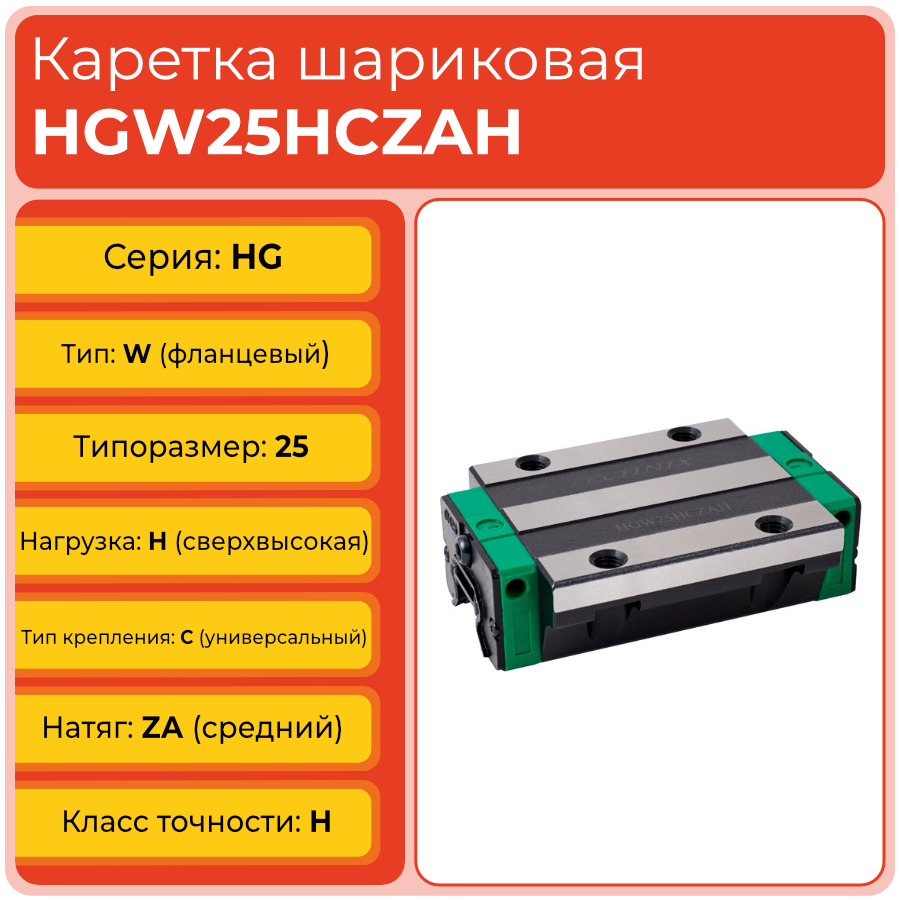

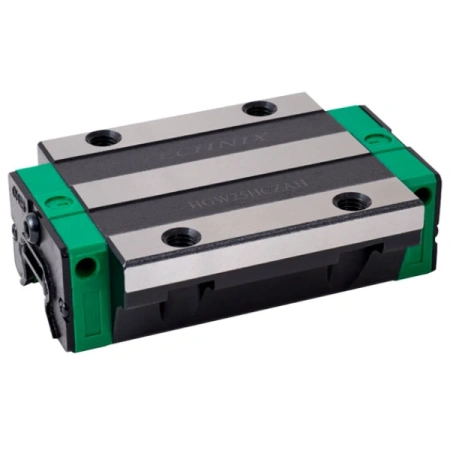

Линейная каретка HGW25HCZAH TECHNIX — фланцевая шариковая каретка серии HG высокой нагрузки для профильных направляющих типоразмера 25 мм (HGR25). Удлинённый корпус исполнения HC обеспечивает увеличенную опорную длину и более высокую жёсткость по сравнению со стандартными каретками серии HGW25, что важно для осей с повышенными нагрузками и моментами.
HGW25HCZAH представляет собой фланцевый блок удлинённой конструкции с универсальным креплением C (возможность установки болтами сверху и снизу) и средним преднатягом ZA. Четырёхрядная шариковая схема серии HG обеспечивает устойчивое восприятие радиальных и моментных нагрузок при сохранении плавного хода и высокой точности позиционирования.
Стоит обратить внимание
HGW25HCZAH относится к размеру 25 и представляет собой более жёсткое решение по сравнению с компактными CC‑каретками этого же типоразмера. Такое исполнение удобно, когда нужно увеличить базу опоры и ресурс узла без перехода на более крупный размер 30 или 35.
Расшифровка артикула
Обозначение HGW25HCZAH позволяет понять ключевые характеристики каретки: серию, форму корпуса, типоразмер, исполнение по длине, способ крепления, преднатяг и класс точности. Это упрощает подбор совместимых направляющих HGR25 и кросс‑сопоставление с аналогами.
- HG — стандартная серия шариковых линейных кареток высокой нагрузки.
- W — фланцевый тип корпуса с широкой опорной площадкой.
- 25 — типоразмер, соответствующий направляющим HGR25.
- H — удлинённое исполнение каретки (большее значение длины L по сравнению с CC).
- C — универсальное крепление (возможна фиксация болтами сверху и снизу монтажной плиты).
- ZA — средний преднатяг для более жёсткой и точной работы узла.
- H — высокий класс точности для прецизионных систем позиционирования.
Полное обозначение: HGW25HCZAH. При выборе важно учитывать удлинённое исполнение H, так как оно влияет на габариты, межцентровые расстояния и допустимые моменты, а также на компоновку узла относительно стандартных кареток HGW25CC.
Стоит обратить внимание
Если ранее в конструкции использовалась стандартная каретка HGW25CCZAH, при переходе на HGW25HCZAH необходимо проверить габариты по длине и межцентровым расстояниям, чтобы исключить конфликт с соседними узлами.

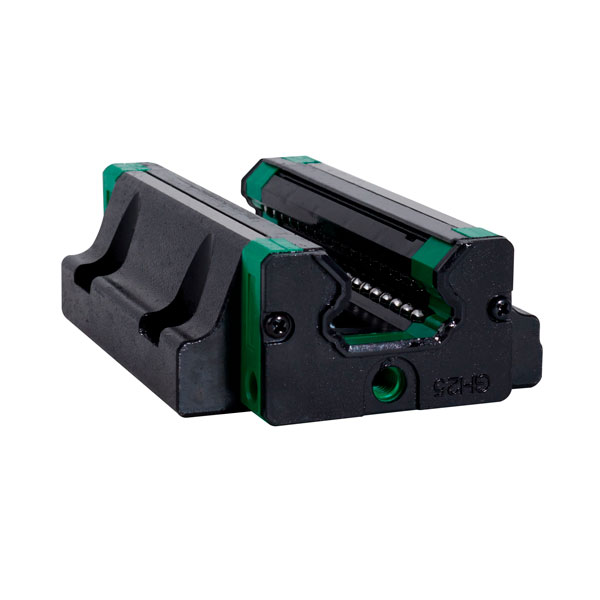

Конструкция и устройство
Каретка HGW25HCZAH имеет фланцевый корпус с четырьмя рядами шариков, рециркулирующих по дорожкам качения серии HG. Удлинённое исполнение H увеличивает площадь контакта с рельсом и позволяет более равномерно распределять нагрузки вдоль направляющей.
- Фланцевый корпус из закалённой стали с опорным фланцем по ширине каретки.
- Четырёхрядная шариковая схема HG с X‑образным контактом для восприятия нагрузок в нескольких направлениях.
- Исполнение H — увеличенная длина корпуса для повышения жёсткости и нагрузочной способности по моментам.
- Крепление типа C с возможностью фиксации через монтажные отверстия сверху и снизу.
- Смазочные каналы и пресс‑маслёнка, обеспечивающие удобное обслуживание узла без демонтажа с рельса.
Стоит обратить внимание
Удлинённая каретка чувствительнее к качеству базовых поверхностей и параллельности направляющих, поэтому требования к точности монтажа для HGW25HCZAH выше, чем для более коротких CC‑исполнений.
Размерный ряд фланцевых кареток HGW
Ниже приведены основные типоразмеры фланцевых кареток серии HGW, доступные в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
HGW25 находится на переходе от компактных кареток 15–20‑го типоразмера к более массивным решениям 30 и выше, что делает его удобным выбором для средних по габаритам, но уже достаточно нагруженных осей.
Технические параметры и условия эксплуатации

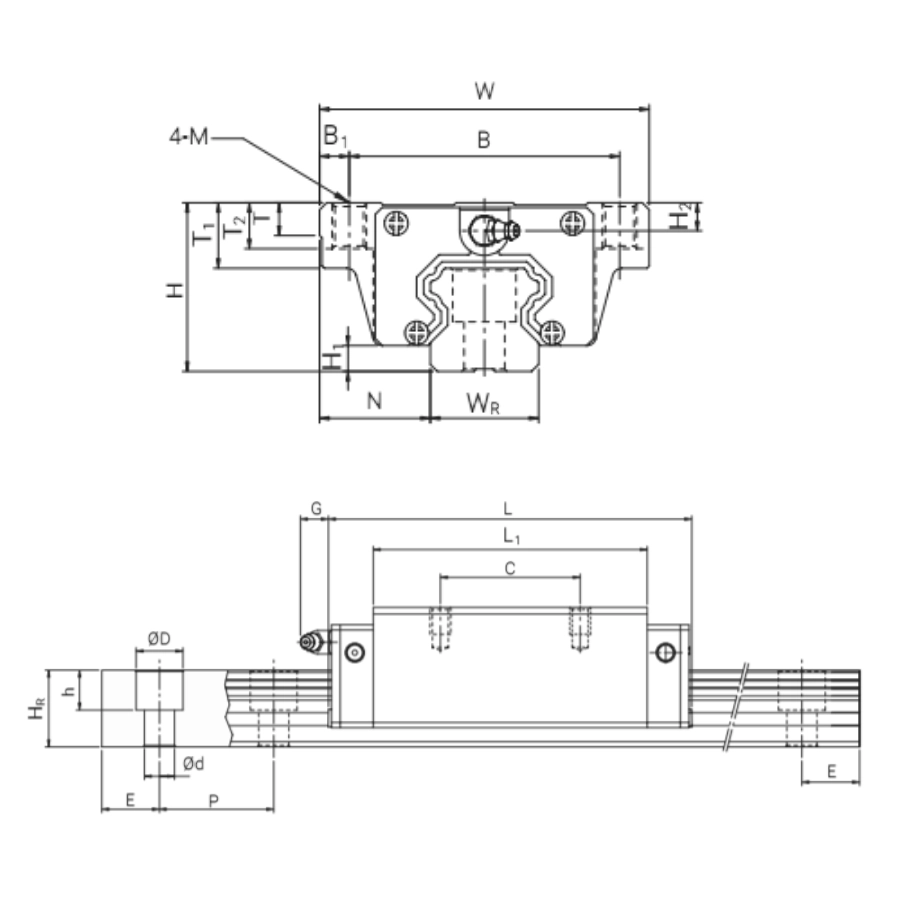

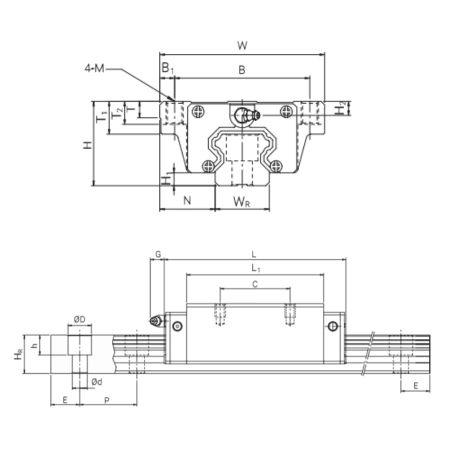

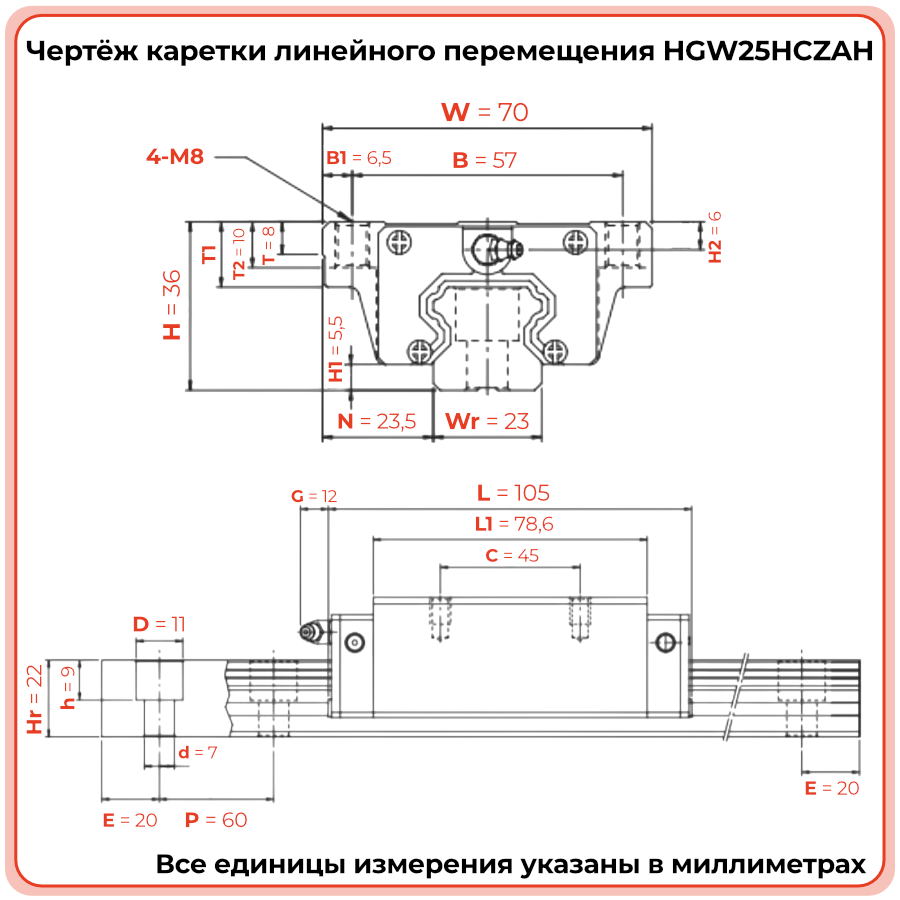

Каретка HGW25HCZAH предназначена для работы по профильной направляющей HGR25 в узлах с повышенными требованиями к жёсткости и ресурсу. Длина каретки составляет 104,6 мм, ширина — 70,0 мм, высота — 36,0 мм, межцентровое расстояние крепления C — 45,0 мм, B — 57,0 мм. Средний преднатяг ZA и класс точности H делают модель пригодной для прецизионных промышленных приводов при условии правильного монтажа и регулярного обслуживания.
- Серия: HG, высокая нагрузка.
- Тип корпуса: W, фланцевый.
- Типоразмер: 25.
- Исполнение по длине: H, удлинённая каретка.
- Габариты каретки: L 104,6 мм; W 70,0 мм; H 36,0 мм.
- Межцентровые расстояния: C 45,0 мм; B 57,0 мм.
- Натяг: ZA, средний.
- Класс точности: H, высокий.
- Тип крепления: C, универсальное крепление через отверстия в корпусе.
- Материал: закалённая сталь, рассчитанная на длительную работу под переменными нагрузками.
- Условия эксплуатации: чистые базовые поверхности, точная соосность рельса и плиты, отсутствие ударных нагрузок, регулярная смазка через пресс‑маслёнку и контроль состояния узла.
Стоит обратить внимание
При использовании нескольких кареток HGW25HCZAH на одном рельсе важно выдержать одинаковый преднатяг и равномерную затяжку крепежа, чтобы исключить внутренние напряжения и перекосы.
Применяемость
Каретка HGW25HCZAH применяется в системах линейного перемещения, где требуется сочетание компактности 25‑го типоразмера с увеличенной опорной длиной и жёсткостью. Такое исполнение особенно востребовано в станках с ЧПУ, линейных модулях и автоматизированных линиях, работающих в интенсивных режимах.
- Оси станков с ЧПУ и фрезерных/гравировальных комплексов среднего форм‑фактора.
- Линейные модули и портальные системы, где важна стабильность жёсткости при переменных нагрузках.
- Автоматизированные сборочные и транспортные линии с повторяющимися циклами перемещения.
- Приводы позиционирования в измерительных и технологических установках, требующие высокой точности и повторяемости.
- Узлы, где стандартной длины CC‑каретки 25‑го размера недостаточно для требуемых моментных нагрузок и ресурса.
Стоит обратить внимание
При проектировании линейного узла имеет смысл сравнить расчётные нагрузки и моменты с возможностями как HGW25CCZAH, так и HGW25HCZAH: удлинённое исполнение зачастую позволяет обойтись без перехода на более крупный типоразмер рельса.
Аналоги
Линейная каретка HGW25HCZAH выполнена в распространённом исполнении серии HGW25H, поэтому при необходимости может сравниваться с каретками других брендов аналогичного типоразмера и конструкции. Ниже приведены ориентировочные аналоги.
При подборе аналога обязательно нужно сверять каталожные размеры, грузоподъёмность, преднатяг и класс точности, поскольку даже при одинаковом типоразмере 25 поведение узла у разных производителей может отличаться.
Стоит обратить внимание
Замена HGW25HCZAH на каретку другого бренда без проверки преднатяга и высоты корпуса может привести к изменению жёсткости, зазоров и взаимного положения рабочих органов станка.
Часто задаваемые вопросы
- Чем HGW25HCZAH отличается от HGW25CCZAH?
HGW25HCZAH имеет удлинённый корпус (большая длина L) при тех же ширине W и высоте H, что даёт более высокую жёсткость и лучший запас по моментным нагрузкам, тогда как HGW25CCZAH компактнее по длине. - Можно ли заменить HGW25HCZAH на модификацию с уплотнениями ZZ?
Да, можно рассматривать HGW25HCZAHZZ, если требуется улучшенная защита от загрязнений, при условии сохранения типоразмера, преднатяга ZA и класса точности H. - Какой рельс нужен для HGW25HCZAH TECHNIX?
Каретка работает с профильными направляющими HGR25 соответствующей серии HG; важно подбирать рельс по типоразмеру, классу точности и допускам на прямолинейность и параллельность. - Какие требования к установке каретки?
Требуются ровные и чистые базовые поверхности, корректная геометрия установки рельса, равномерная затяжка крепежа и проверка плавности хода по всей длине; перекосы приводят к росту внутренних напряжений и ускоренному износу. - Когда стоит планировать замену HGW25HCZAH?
Признаками необходимости замены являются увеличение люфта, посторонний шум, рывки при перемещении и ухудшение точности позиционирования; одновременно стоит оценить состояние рельса и смазки.
Стоит обратить внимание
Регулярный мониторинг состояния кареток и направляющих типоразмера 25 позволяет планировать профилактическую замену и предотвращать простои оборудования в критических точках производственного процесса.
