О товаре
Линейная каретка HGW25CCZAHZZ TECHNIX — фланцевый шариковый блок серии HG для направляющих шириной 25 ;мм, стандартной длины корпуса, с преднатягом среднего уровня ZA и дополнительным комплектом двусторонних уплотнений ZZ. Такое сочетание обеспечивает высокую жёсткость и точность узла линейного перемещения, а также повышенную защиту дорожек качения при эксплуатации в условиях загрязнённой среды.
HGW25CCZAHZZ ориентирована на применение в промышленных системах, где одновременно присутствуют высокие рабочие нагрузки, требования к точности и заметное присутствие пыли, стружки или мелкого абразива. Широкий фланцевый корпус поддерживает устойчивость к моментным нагрузкам, преднатяг ZA минимизирует люфты, а ZZ‑уплотнения снижают риск попадания загрязнений внутрь каретки, продлевая ресурс и стабильность работы узла даже при длительной эксплуатации.
Стоит обратить внимание
HGW25CCZAHZZ представляет собой «усиленное» исполнение по сравнению с базовой HGW25CCZAH за счёт дополнительной защиты ZZ. Однако избыточная защита в чистых условиях и при умеренной нагрузке не всегда оправдана: если загрязнение невелико, а узел работает в мягких режимах, более простой вариант без ZZ может быть рациональнее по стоимости и обслуживанию.

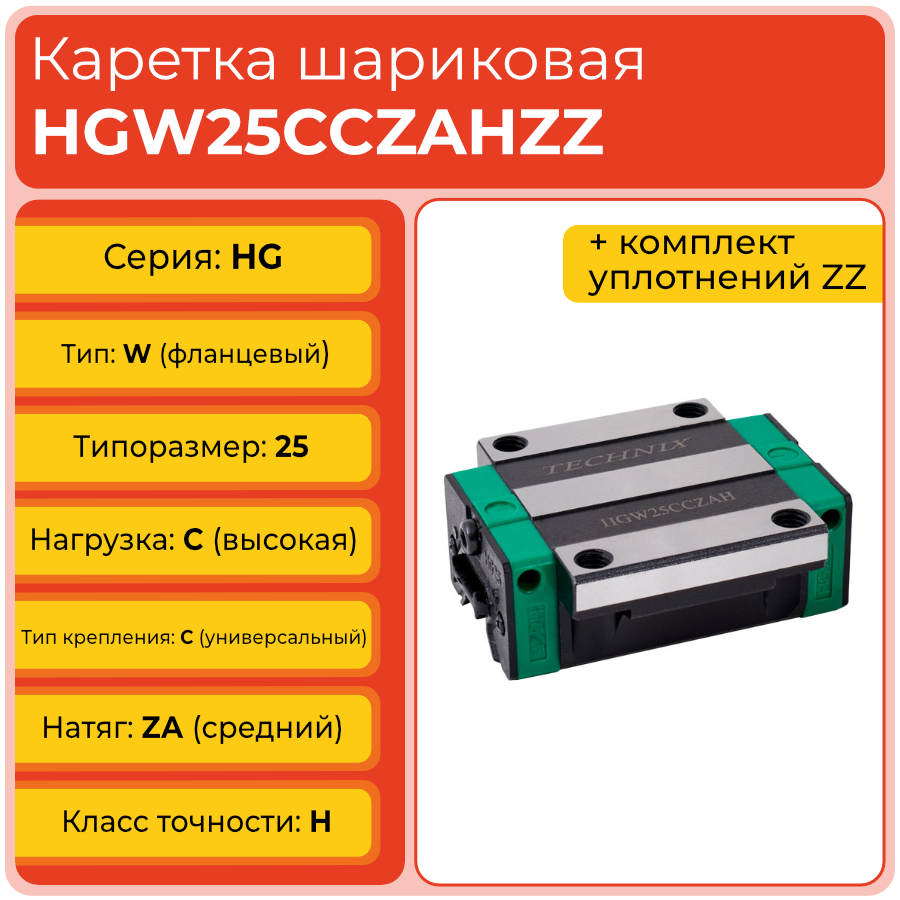

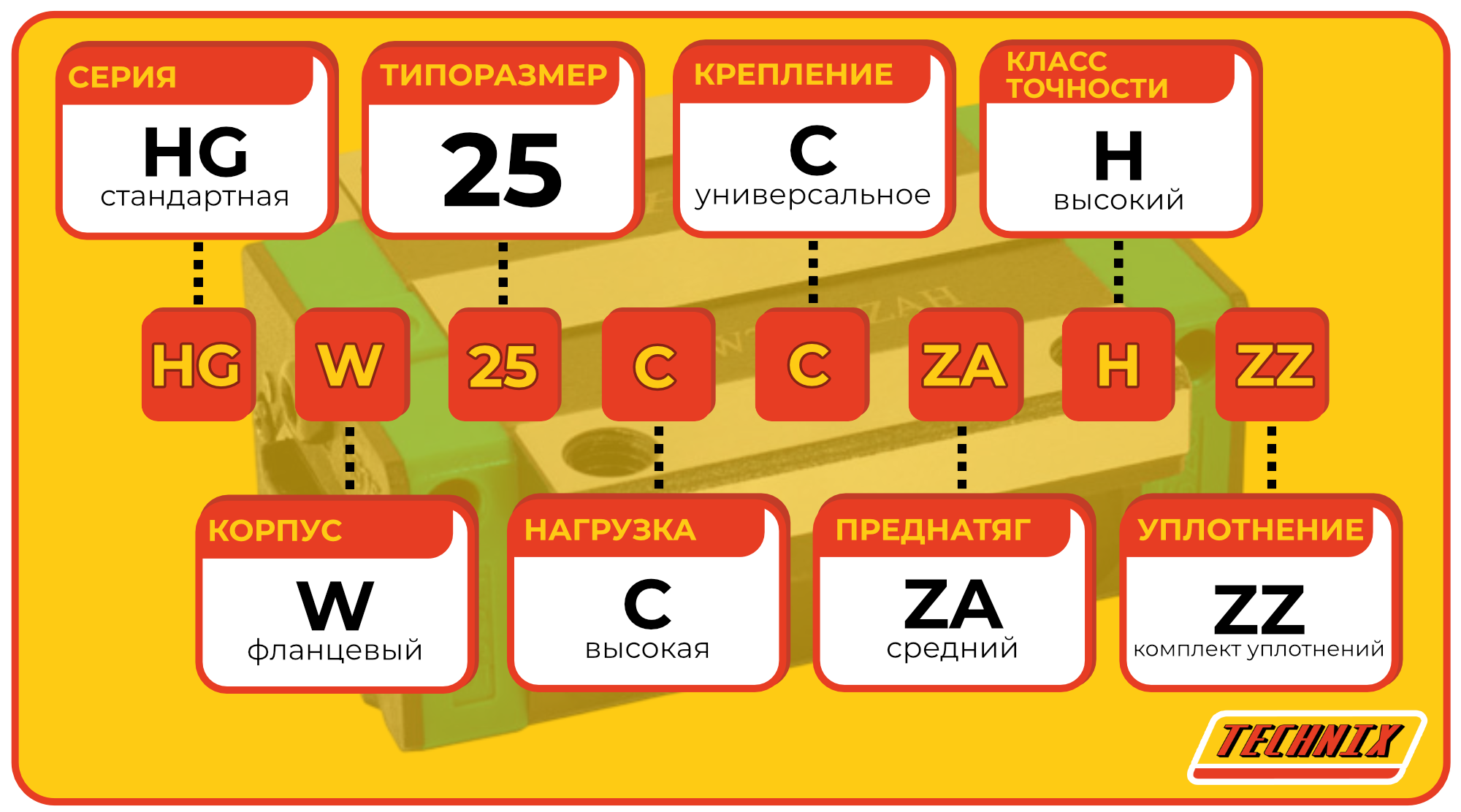

Расшифровка артикула
Обозначение HGW25CCZAHZZ расширяет стандартную конфигурацию HGW25CCZAH, добавляя индекс ZZ, описывающий наличие дополнительного комплекта уплотнений. Ниже приводится расшифровка элементов артикула.
- HG — серия ;высокой нагрузки.
- W — широкий фланцевый корпус.
- 25 — типоразмер рельса, ширина направляющей 25 ;мм.
- C — тяжёлая нагрузка;
- C — крепление сверху или снизу;
- ZA — преднатяг среднего уровня, ориентированный на высокую точность и жёсткость.
- H — высокий класс точности.
- ZZ — дополнительный комплект двусторонних уплотнений.
В результате HGW25CCZAHZZ — это фланцевая каретка серии HG под направляющую 25 ;мм, со стандартным корпусом CC, преднатягом ZA, высоким классом точности H и двусторонними ZZ‑уплотнениями, предназначенная для работы в нагруженных и потенциально загрязнённых условиях.
Стоит обратить внимание
Индекс ZZ не меняет геометрию присоединительных размеров каретки, но существенно влияет на условия эксплуатации: правильно выбранный комплект уплотнений уменьшает попадание загрязнений в зону шариков и дорожек качения. При подборе аналога важно убедиться, что уплотнения имеют сопоставимый уровень защиты и конструктивно подходят к используемым направляющим.
Конструкция и устройство
Каретка HGW25CCZAHZZ представляет собой фланцевый шариковый блок серии HG типоразмера 25 с четырёхрядной системой качения, преднатягом ZA и двусторонними ZZ‑уплотнениями. Широкий фланец и исполнение CC обеспечивают стандартную длину корпуса и удобное крепление, а преднатяг и уплотнения совместно формируют жёсткий и защищённый узел линейного перемещения.
- Широкий фланцевый корпус W для устойчивого крепления и восприятия моментных нагрузок.
- Исполнение CC — стандартная длина корпуса, универсальный тип крепления.
- Четырёхрядная шариковая схема для равномерного распределения нагрузок.
- Преднатяг ZA — средний уровень, уменьшающий люфты и повышающий жёсткость узла.
- Класс точности H для стабильного позиционирования и повторяемых перемещений.
- Дополнительный комплект двусторонних ZZ‑уплотнений для защиты внутренних элементов каретки от загрязнений.
Стоит обратить внимание
Наличие ZZ‑уплотнений не отменяет необходимости соблюдения общих требований к чистоте и смазке, но значительно повышает устойчивость узла к внешним загрязнениям. При эксплуатации в тяжёлых условиях пренебрежение регулярной смазкой и контролем состояния уплотнений приведёт к тому, что потенциальные преимущества HGW25CCZAHZZ будут использованы не полностью.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW TECHNIX охватывают типоразмеры от 15 до 65 ;мм и включают исполнение с преднатягом, без преднатяга, удлинёнными корпусами и дополнительными ZZ‑уплотнениями. Ниже приведён модельный ряд HGW по типоразмерам 15–65 ;мм. Текущая ;каретка выделена.
Стоит обратить внимание
HGW25CCZAHZZ занимает особое место внутри типоразмера 25 ;мм: это преднатянутая каретка стандартной длины корпуса с усиленной защитой ZZ. При выборе между ней и базовой HGW25CCZAH важно соотнести требования к чистоте, режимам работы и стоимости обслуживания, чтобы усиленная защита действительно была востребована в конкретной конструкции.
Технические параметры и условия эксплуатации

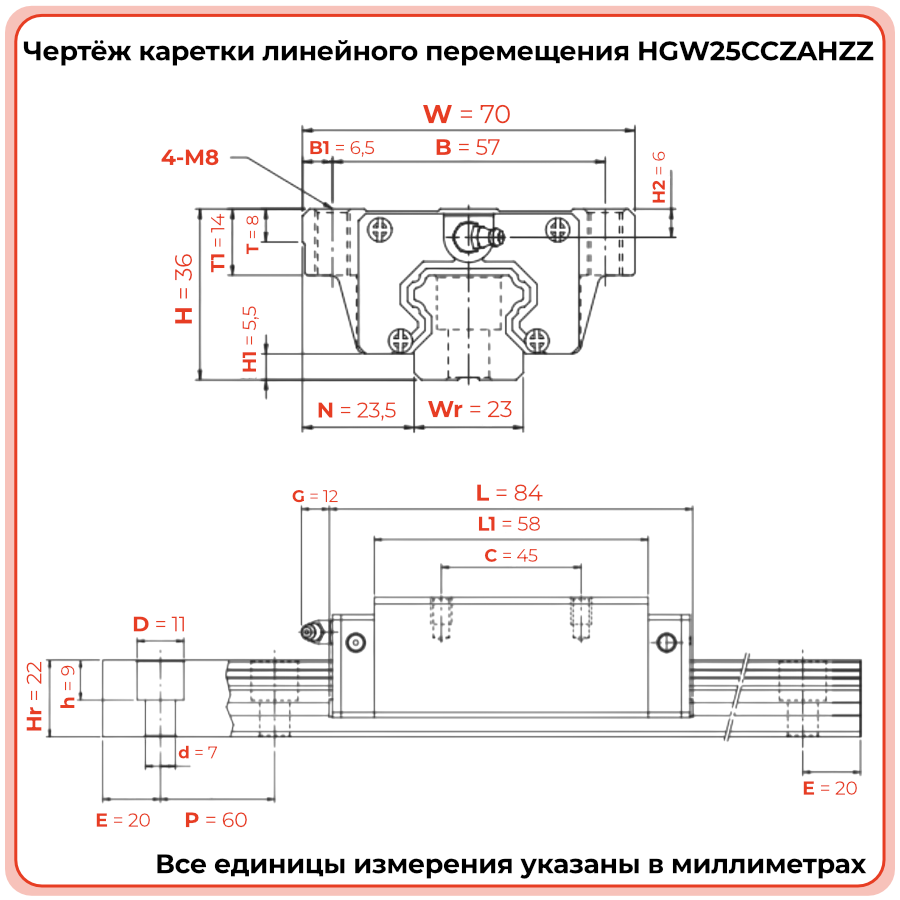

Каретка HGW25CCZAHZZ ; рассчитана на работу с направляющими серии HG типоразмера 25 ;мм в узлах линейного перемещения высокой нагрузки и повышенной загрязнённости. По габаритам она соответствует стандартной каретке HGW25CCZAH: длина L 84,0 ;мм, ширина W 70,0 ;мм, высота H 36,0 ;мм, межцентровые расстояния крепежа C 45,0 ;мм и B 57,0 ;мм.
- Типоразмер направляющей: 25 ;мм.
- Габариты каретки: L 84,0 ;мм; W 70,0 ;мм; H 36,0 ;мм.
- Межцентровые расстояния крепежа: C 45,0 ;мм; B 57,0 ;мм.
- Натяг: ZA — средний преднатяг.
- Класс точности: H — высокий.
- Исполнение корпуса: широкий фланцевый, стандартная длина CC.
- Уплотнения: двусторонний комплект ZZ.
- Для устойчивой работы необходимы корректная геометрия базовых поверхностей, соблюдение режимов смазки и регулярный контроль состояния уплотнений, особенно при эксплуатации в средах с повышенным загрязнением.
Стоит обратить внимание
Дополнительные ZZ‑уплотнения повышают сопротивление загрязнениям, но при этом могут слегка увеличить сопротивление ходу, особенно при загрязнённых уплотнительных поверхностях. При проектировании узла стоит учитывать не только паспортные нагрузки, но и реальный режим работы, чтобы баланс между защитой, усилием перемещения и ресурсом каретки был оптимальным.
Применяемость
Каретка HGW25CCZAHZZ применяется в системах линейного перемещения, где одновременно требуются высокая нагрузочная способность, жёсткость, точность и надёжная защита от загрязнений. Это узлы станков, линий обработки, транспортирующих систем и модулей автоматизации, работающие в средах с присутствием стружки, пыли или мелкого абразива.
- Станки и обрабатывающие центры, где в зоне работы каретки присутствует стружка и пыль.
- Промышленные линии с открытыми узлами линейного перемещения и высокими требованиями к ресурсу.
- Транспортирующие модульные системы, используемые в тяжёлых режимах и загрязнённой среде.
- Позиционирующие устройства, совмещающие точные перемещения с работой в неблагоприятных условиях среды.
- Механизмы, где базовые каретки без ZZ‑уплотнений не обеспечивают достаточный уровень защиты и ресурса при эксплуатационных загрязнениях.
Стоит обратить внимание
HGW25CCZAHZZ разумно использовать именно там, где загрязнения действительно оказывают заметное влияние на ресурс узла. В чистых или условно чистых помещениях дополнительная защита может оказаться излишней, и более простые исполнения без ZZ‑уплотнений дадут сопоставимую надёжность при меньшей сложности обслуживания и замены.
Аналоги
Для каретки HGW25CCZAHZZ возможен подбор аналогов у других производителей линейной техники, при условии совпадения типоразмера 25 ;мм, фланцевого корпуса, преднатяга среднего уровня, высокого класса точности и наличия двусторонних уплотнений. В таблице ниже приведены типичные обозначения аналогичных решений.
Стоит обратить внимание
При переходе на аналоги HGW25CCZAHZZ критично учитывать конфигурацию уплотнений. Даже при совпадении типоразмера, корпуса и преднатяга отличия в конструкции ZZ‑уплотнений могут по‑разному влиять на сопротивление ходу и степень защиты, поэтому для ответственных узлов необходимо проводить предварительную верификацию выбранного аналога.
