О товаре

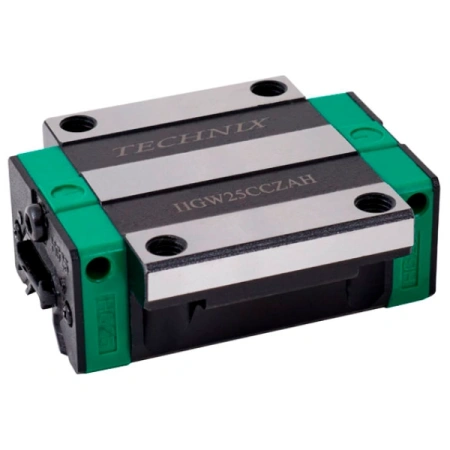

Линейная каретка HGW25CCZ0H TECHNIX — фланцевый шариковый блок серии HG для профильных направляющих шириной 25 ;мм, выполненный в стандартной длине корпуса и рассчитанный на высокую нагрузку при нулевом натяге Z0. Такое исполнение подходит для узлов линейного перемещения, где требуется сочетание стабильной грузоподъёмности, плавного хода и меньшей чувствительности к небольшим отклонениям монтажа по сравнению с каретками с преднатягом.
HGW25CCZ0H используется с направляющими типоразмера 25 ;мм в составе станков, транспортирующих систем, модулей автоматизации и различных позиционирующих механизмов. Фланцевый корпус обеспечивает удобное крепление и хорошую устойчивость узла, а нулевой натяг делает перемещение более свободным, что особенно важно в системах, где приоритетом являются плавность хода, умеренные требования к жёсткости и стабильная работа при длительной цикличной эксплуатации.
Стоит обратить внимание
HGW25CCZ0H не стоит воспринимать как «упрощённую» каретку только из‑за нулевого натяга. Это полноценный узел высокой нагрузки, но с иным характером работы: при более мягком ходе снижается жёсткость системы по сравнению с ZA‑исполнением, поэтому выбор в пользу Z0 должен опираться на реальные требования к точности, динамике и допустимым люфтам в механизме.

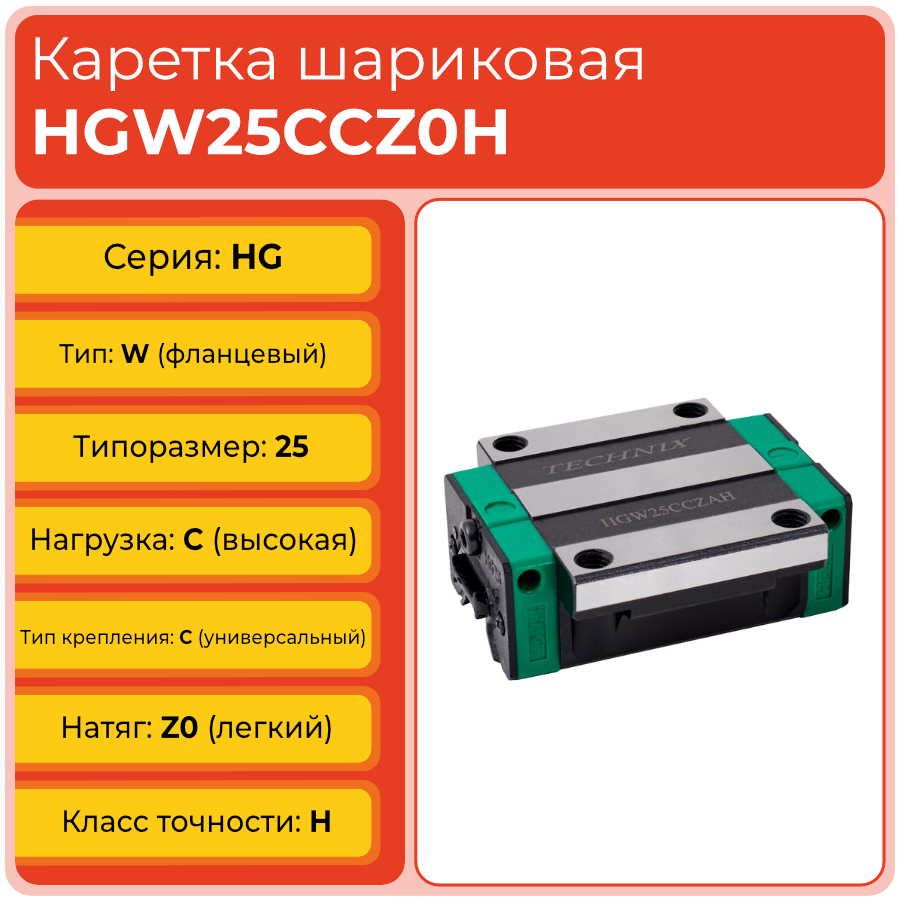

Расшифровка артикула
Обозначение HGW25CCZ0H отражает серию направляющих, тип корпуса, типоразмер, исполнение каретки, уровень натяга и класс точности. Расшифровка артикула позволяет быстро понять, для каких задач предназначен данный блок и чем он отличается от других моделей серии HGW.
- HG — серия линейных кареток высокой нагрузки.
- W — широкий фланцевый корпус.
- 25 — типоразмер направляющей, 25 ;мм.
- C ;— ;тяжёлая нагрузка;
- C — ;крепление сверху или снизу;
- Z0 — нулевой натяг.
- H — высокий класс точности.
В результате HGW25CCZ0H ;— это широкая фланцевая каретка серии HG под направляющую 25 ;мм, в стандартном исполнении корпуса, с нулевым натягом и высоким классом точности, предназначенная для систем линейного перемещения с высокой нагрузкой и плавным ходом.
Стоит обратить внимание
Ключевая особенность артикула HGW25CCZ0H — именно индекс Z0. При одинаковых наружных размерах с другими каретками серии различие по натягу заметно влияет на жёсткость и поведение узла в работе, поэтому при подборе аналога или замены важно учитывать не только типоразмер и форму корпуса, но и фактический уровень натяга.
Конструкция и устройство

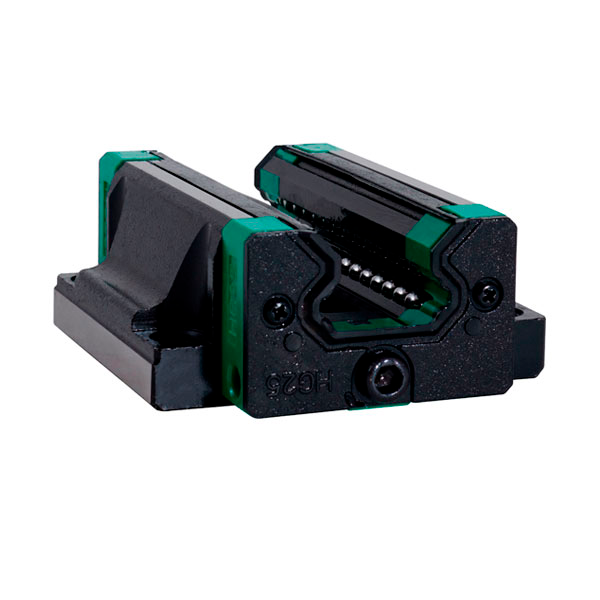

Каретка HGW25CCZ0H TECHNIX представляет собой фланцевый шариковый блок серии HG типоразмера 25 с четырёхрядной схемой качения и стандартной длиной корпуса. Широкий фланец обеспечивает увеличенную опорную поверхность, а нулевой натяг позволяет получить более лёгкий и мягкий ход по сравнению с преднатянутыми исполнениями, сохраняя при этом высокую несущую способность типоразмера 25.
- Широкий фланцевый корпус для устойчивой опоры и удобного монтажа.
- Стандартное исполнение CC по длине корпуса.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок в разных направлениях.
- Нулевой натяг Z0 для плавного перемещения без дополнительного преднатяга.
- Высокий класс точности H для стабильной работы в промышленных узлах.
- Совместимость с направляющими серии HG типоразмера 25 ;мм.
Стоит обратить внимание
Нулевой натяг делает HGW25CCZ0H более «мягкой» по ощущению работы, но это не отменяет требований к качеству базовых поверхностей и правильности монтажа. Если направляющие установлены с перекосом или нарушена параллельность, даже каретка с Z0 будет работать с повышенными локальными нагрузками, что негативно скажется на ресурсе дорожек качения.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW TECHNIX охватывают типоразмеры от 15 до 65 ;мм и представлены в разных исполнениях по длине корпуса, натягу, точности и наличию дополнительных уплотнений. Ниже приведён полный модельный ряд HGW по типоразмерам 15–65 ;мм. Текущая товарная позиция выделена.
Стоит обратить внимание
Внутри серии HGW даже одинаковый типоразмер 25 ;мм может заметно отличаться по поведению в работе из‑за разной длины корпуса, уровня натяга и наличия уплотнений. Поэтому при замене HGW25CCZ0H на другой артикул важно анализировать не только размеры, но и то, как изменятся жёсткость, плавность хода и устойчивость системы к моментным нагрузкам.
Технические параметры и условия эксплуатации

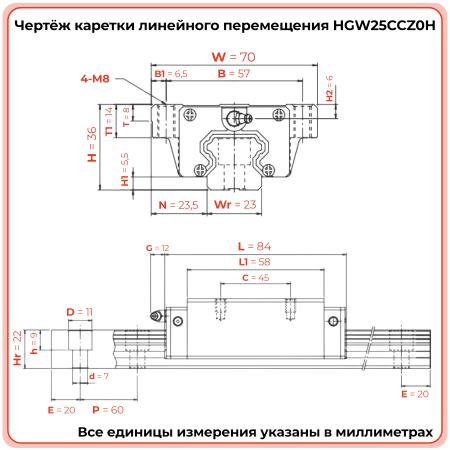

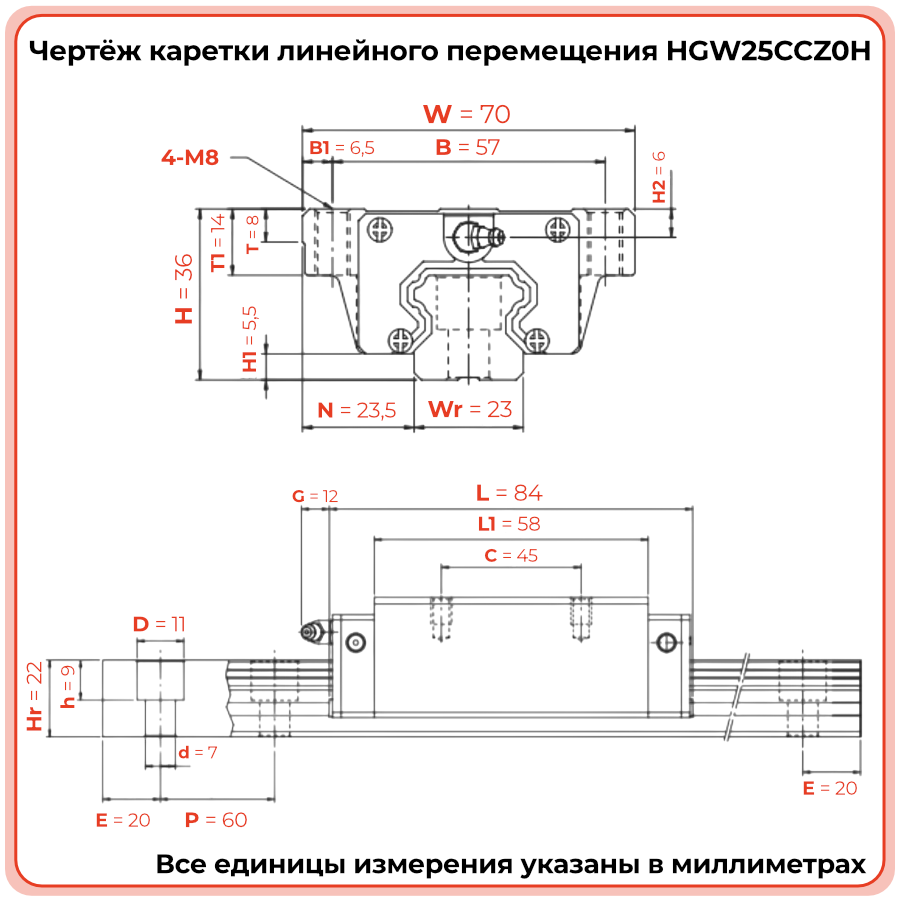

Каретка HGW25CCZ0H рассчитана на работу с профильными направляющими шириной 25 ;мм в узлах линейного перемещения с высокой нагрузкой и стандартными требованиями к точности. Габариты каретки составляют: длина L 84,0 ;мм, ширина W 70,0 ;мм, высота H 36,0 ;мм, межцентровые расстояния крепёжных отверстий C 45,0 ;мм и B 57,0 ;мм.
- Типоразмер направляющей: 25 ;мм.
- Габариты каретки: L 84,0 ;мм; W 70,0 ;мм; H 36,0 ;мм.
- Межцентровые расстояния крепежа: C 45,0 ;мм; B 57,0 ;мм.
- Натяг: Z0 — нулевой.
- Класс точности: H — высокий.
- Исполнение корпуса: широкий фланцевый, стандартной длины.
- Для надёжной эксплуатации необходимы корректная установка направляющих, качественная обработка монтажных баз, регулярная смазка, соблюдение режимов нагрузки и периодический контроль состояния крепежа и рабочих поверхностей.
Стоит обратить внимание
HGW25CCZ0H лучше всего раскрывает свои преимущества в системах, где не требуется дополнительное повышение жёсткости за счёт преднатяга. Если в процессе работы возникают частые реверсы под нагрузкой, высокие требования к повторяемости позиционирования или повышенные моментные нагрузки, стоит заранее проверить, не будет ли более подходящим исполнение с ZA или удлинённый корпус HC.
Применяемость
Каретка HGW25CCZ0H применяется в линейных системах, где требуется высокая нагрузочная способность типоразмера 25 ;мм при плавном ходе и без необходимости в дополнительном преднатяге. Она подходит для станочного оборудования, модулей перемещения, систем транспортировки, упаковочных линий и различных механизмов позиционирования в промышленной автоматизации.
- Оси станков и вспомогательных механизмов с высокой нагрузкой и умеренными требованиями к жёсткости.
- Линейные модули промышленной автоматизации.
- Транспортирующие и подающие системы с длительными повторяющимися циклами.
- Позиционирующие столы и промышленные каретки общего назначения.
- Узлы, где приоритетом является плавность движения и снижение усилия хода по сравнению с преднатянутыми каретками.
Стоит обратить внимание
HGW25CCZ0H особенно уместна там, где конструкция допускает небольшую «мягкость» узла ради более лёгкого перемещения. Если же оборудование работает с высокими динамическими нагрузками, требует минимального люфта при смене направления или должно сохранять повышенную жёсткость в точках обработки, лучше заранее сравнить это исполнение с каретками HGW25 на натяге ZA.
Аналоги
Для каретки HGW25CCZ0H ;можно подбирать аналоги среди производителей линейной техники, ориентируясь на типоразмер 25 ;мм, фланцевый корпус, стандартную длину и нулевой натяг. При этом важно, чтобы аналог совпадал не только по присоединительным размерам, но и по рабочему поведению в узле.
Стоит обратить внимание
При подборе аналога для HGW25CCZ0H основная ошибка — ориентироваться только на внешний вид фланца и типоразмер 25. Если заменить каретку с нулевым натягом на преднатянутое исполнение, изменятся усилие хода, жёсткость узла и требования к точности монтажа, поэтому аналог должен подбираться по полному набору параметров.
