О товаре

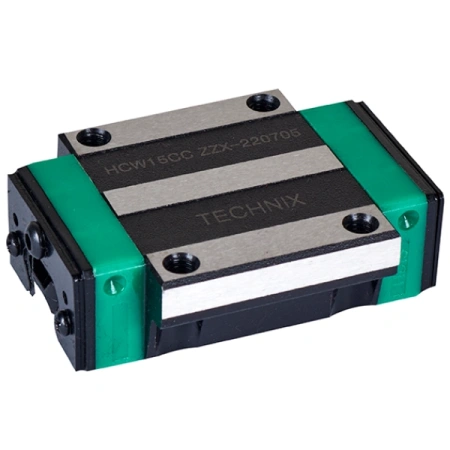

Линейная каретка HGW20HCZAHZZ TECHNIX — фланцевая каретка серии HG для профильных направляющих шириной 20 ;мм, исполнение с увеличенной длиной корпуса и дополнительным комплектом уплотнений ZZ. Широкий корпус W, обозначение H по возможной нагрузке, удлинённое исполнение HC, преднатяг среднего класса ZA, высокий класс точности H и двухсторонние ZZ‑уплотнения формируют узел линейного перемещения для тяжёлых режимов работы и загрязнённой среды.
Каретка HGW20HCZAHZZ предназначена для работы в паре с направляющими типоразмера 20 ;мм в системах, где одновременно присутствуют высокие нагрузки, опрокидывающие моменты и постоянное воздействие стружки, пыли или абразива. Удлинённый корпус HC обеспечивает увеличенную опорную базу по сравнению со стандартными исполнениями, а ZZ‑уплотнения по обеим сторонам каретки снижают вероятность попадания загрязнений к дорожкам качения, поддерживая ресурс и стабильность хода при длительной эксплуатации.
Стоит обратить внимание
HGW20HCZAHZZ имеет смысл выбирать как решение для тяжёлых и сверхтяжёлых режимов в типоразмере 20 ;мм, когда стандартные исполнение корпуса и отсутствие дополнительной защиты уже не обеспечивают требуемый ресурс. В менее нагруженных узлах или при низком уровне загрязнений такая конфигурация может быть излишней, и рациональнее рассматривать более простые каретки серии HGW20, чтобы не усложнять обслуживание и не увеличивать стоимость без реальной необходимости.
Расшифровка артикула

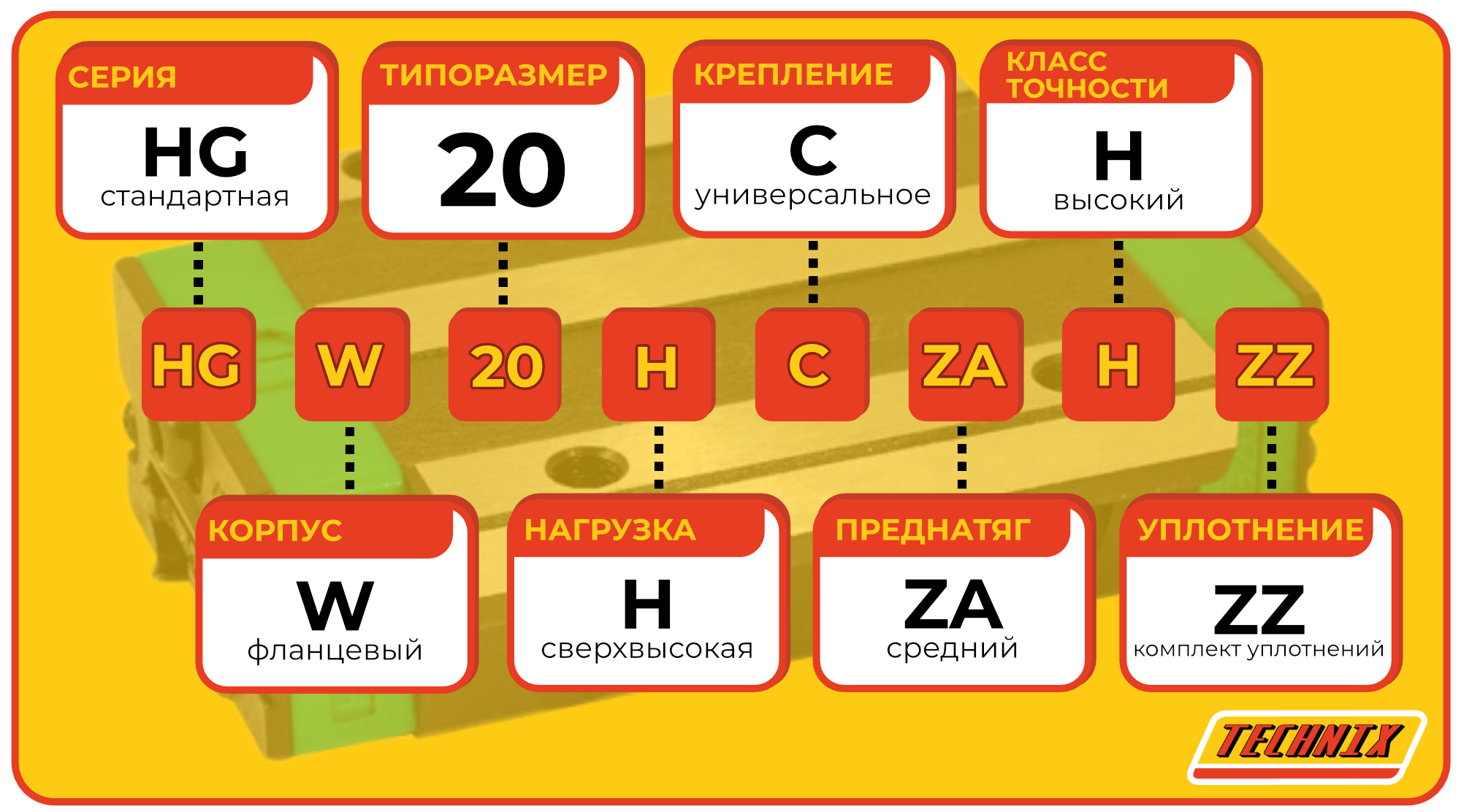

Обозначение HGW20HCZAHZZ включает серию направляющих, тип корпуса, типоразмер, возможную нагрузку, исполнение корпуса, преднатяг, класс точности и наличие двухсторонних уплотнений. Ниже приведена расшифровка:
- HG — серия высокой нагрузки.
- W — тип корпуса (широкий фланцевый).
- 20 — типоразмер, ширина направляющей 20 ;мм.
- H — возможная нагрузка сверхтяжёлая.
- C — универсальное крепление (верхнее и нижнее).
- ZA — преднатяг среднего класса.
- H — класс точности высокий.
- ZZ — двухсторонние уплотнения.
В сумме обозначение HGW20HCZAHZZ описывает фланцевую каретку серии HG для направляющих шириной 20 ;мм, с широким удлинённым корпусом, возможностью работы при сверхтяжёлой нагрузке, преднатягом среднего класса ZA, высоким классом точности H и двухсторонними ZZ‑уплотнениями для защиты от загрязнений.
Стоит обратить внимание
В обозначении HGW20HCZAHZZ несколько индексов отвечают за нагрузку и исполнение корпуса одновременно: H и C. При сравнении с аналогами других брендов важно не упрощать расшифровку до «любой HGW20» — необходимо проверять, что аналог действительно соответствует по возможной нагрузке, длине корпуса, преднатягу, классу точности и наличию ZZ‑уплотнений.
Конструкция и устройство
Каретка HGW20HCZAHZZ представляет собой удлинённый фланцевый шариковый блок серии HG типоразмера 20 с четырёхрядной системой шариков и двухсторонними ZZ‑уплотнениями. Широкий корпус W обеспечивает увеличенную опорную поверхность, исполнение H по возможной нагрузке и HC по длине корпуса позволяют устойчиво воспринимать тяжёлые и сверхтяжёлые режимы работы, а преднатяг ZA и класс точности H поддерживают стабильность хода.
- Широкий фланцевый корпус W для равномерного распределения нагрузок и устойчивости к моментам.
- Исполнение H по возможной нагрузке, ориентированное на тяжёлые и сверхтяжёлые режимы.
- Удлинённый корпус HC, увеличивающий опорную базу и снижая чувствительность узла к опрокидывающим моментам.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок в разных направлениях.
- Преднатяг ZA среднего класса, уменьшающий люфты и повышающий жёсткость системы линейного перемещения.
- Класс точности H, обеспечивающий стабильное позиционирование при многократных циклах движения.
- Двухсторонние ZZ‑уплотнения, защищающие дорожки качения и внутренние элементы каретки от загрязнений с обеих сторон.
Стоит обратить внимание
Удлинённый корпус и двухсторонние ZZ‑уплотнения делают HGW20HCZAHZZ более требовательной к качеству монтажа и обслуживанию. При перекосах направляющих, нарушении геометрии баз или работе без должного контроля состояния уплотнений эффект от усиленной конструкции быстро снижается, а ресурс узла сокращается, поэтому этапы установки и регламент обслуживания здесь особенно критичны.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW охватывают типоразмеры от 15 до 65 ;мм и предлагают различные исполнения по длине корпуса, возможной нагрузке, преднатягу и наличию дополнительных ZZ‑уплотнений. Ниже приведён полный модельный ряд HGW по типоразмерам 15–65 ;мм. Текущий товар выделен.
Стоит обратить внимание
При работе с модельным рядом HGW важно учитывать, что переход между артикулами внутри одного типоразмера может означать не только изменение длины корпуса и наличия ZZ‑уплотнений, но и другие характеристики: возможную нагрузку, преднатяг, класс точности. Замена каретки без учёта всех этих параметров способна существенно изменить поведение узла под нагрузкой.
Технические параметры и условия эксплуатации

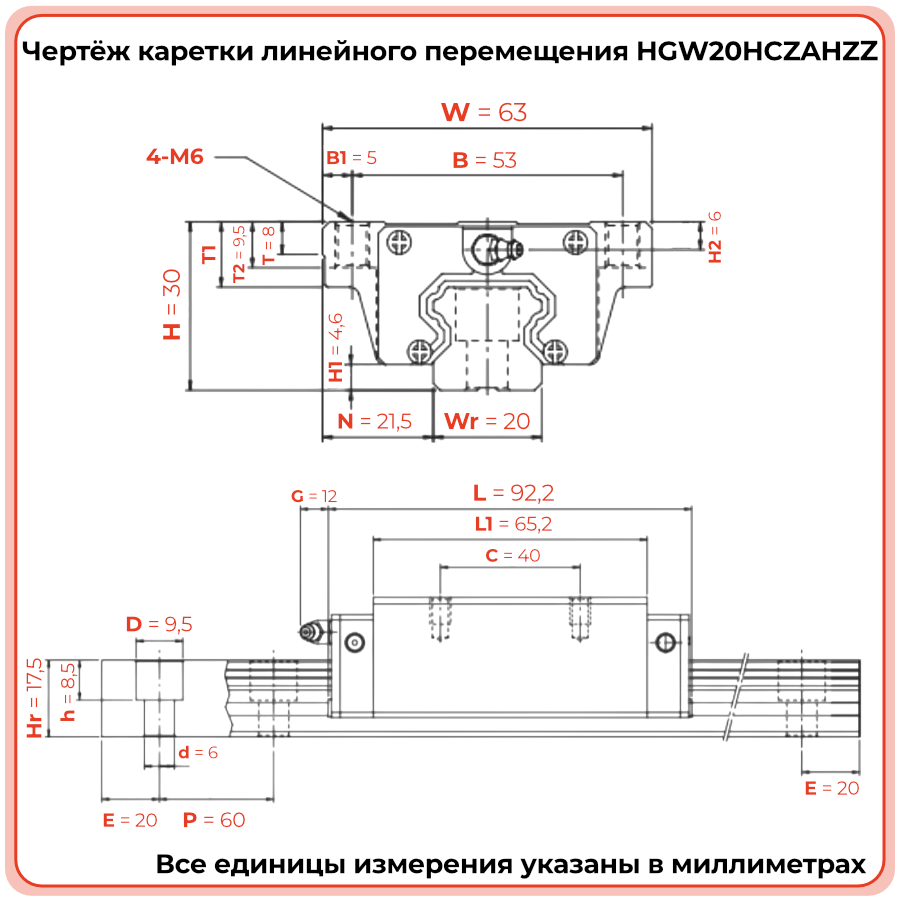

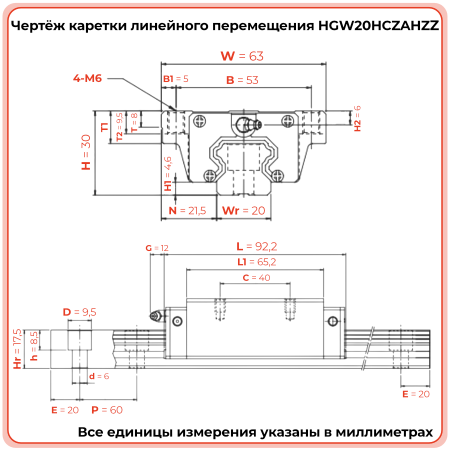

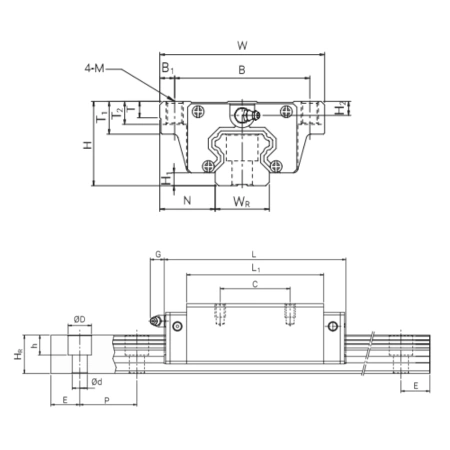

Каретка HGW20HCZAHZZ ;рассчитана на работу с профильными направляющими шириной 20 ;мм в узлах, где присутствуют тяжёлые и сверхтяжёлые нагрузки, значительные моменты и загрязнённая среда. Габариты каретки соответствуют типоразмеру 20 ;мм, при этом длина корпуса увеличена до 92,2 ;мм, ширина составляет 63,0 ;мм, высота — 30,0 ;мм, а межцентровые расстояния крепежа C и B — 40,0 и 53,0 ;мм.
- Типоразмер направляющей: 20 ;мм.
- Габариты каретки: L 92,2 ;мм; W 63,0 ;мм; H 30,0 ;мм.
- Натяг: ZA — преднатяг среднего класса.
- Межцентровые расстояния крепежа: C 40,0 ;мм; B 53,0 ;мм.
- Возможная нагрузка: H — сверхтяжёлая.
- Тип корпуса: W — широкий, HC — удлинённое исполнение.
- Для надёжной работы HGW20HCZAHZZ требуется качественная обработка базовых поверхностей, точная установка направляющих, соблюдение режимов смазки и регулярный контроль состояния ZZ‑уплотнений, особенно при эксплуатации в условиях интенсивного образования стружки и пыли.
Стоит обратить внимание
В режиме сверхтяжёлой нагрузки резерв по ресурсу HGW20HCZAHZZ во многом зависит от качества смазки и состояния уплотнений. При дефиците смазки или повреждении ZZ‑уплотнений усиленная конструкция корпуса и увеличенная длина не смогут компенсировать негативное влияние загрязнений, и дорожки качения начнут изнашиваться ускоренно.
Применяемость
Каретка HGW20HCZAHZZ применяется в системах линейного перемещения, где необходимо сочетание компактного типоразмера 20 ;мм, сверхтяжёлой нагрузки, устойчивости к моментам и повышенной защищённости от загрязнений. Она подходит для осей станков, портальных механизмов и линейных модулей в роботизированных комплексах, работающих непосредственно в зоне обработки или в её непосредственной близости.
- Высоконагруженные и сверхнагруженные оси станков на направляющих шириной 20 ;мм.
- Портальные системы, в которых удлинённый корпус и ZZ‑уплотнения обеспечивают устойчивость к моментам и загрязнениям.
- Линейные модули роботов и манипуляторов, работающие в зонах образования стружки, пыли и абразива.
- Позиционирующие устройства, требующие высокой точности и жёсткости при тяжёлых режимах эксплуатации.
- Системы, где стандартные каретки HGW20 по расчётным нагрузкам и моментам уже находятся на верхней границе допустимых значений.
Стоит обратить внимание
При проектировании узла на HGW20HCZAHZZ важно заранее оценить, действительно ли необходим режим сверхтяжёлой нагрузки на 20‑м типоразмере. В отдельных случаях более надёжным и технологичным решением может оказаться переход на более крупный типоразмер направляющих с менее экстремальным режимом работы кареток, чем использование удлинённых исполнений в верхней зоне нагрузок.
