О товаре

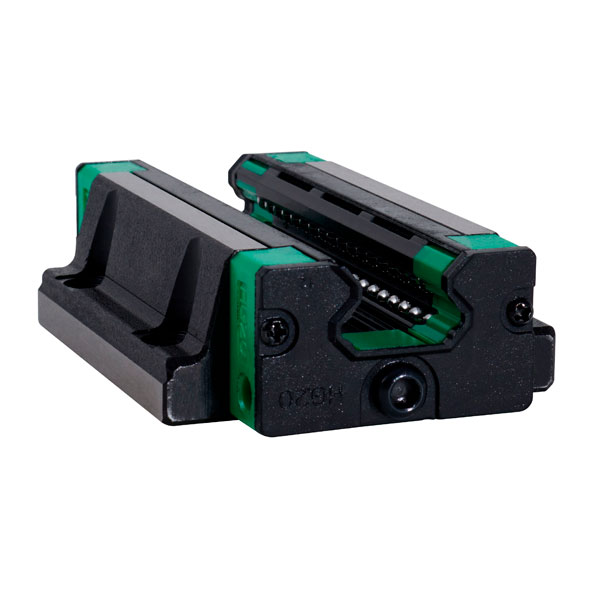

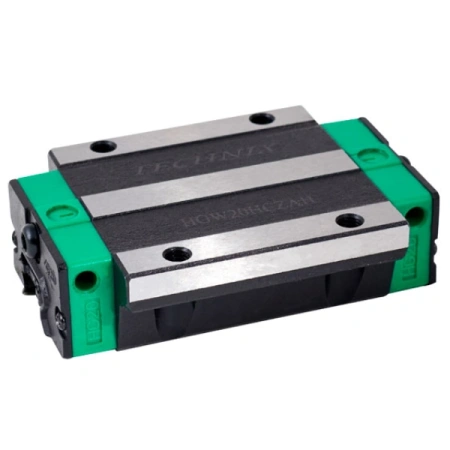

Линейная каретка HGW20HCZAH TECHNIX — это удлинённый фланцевый блок серии HG для профильных направляющих шириной 20 мм. Модель рассчитана на работу в системах линейного перемещения, где от узла требуется не только компактность, но и уверенная жёсткость при переменных нагрузках.
В отличие от стандартных кареток 20-го размера, исполнение HC имеет увеличенную длину корпуса, поэтому лучше распределяет усилия по рельсу и стабильнее работает под моментной нагрузкой. Такая конфигурация особенно удобна в механизмах, где важно сохранить типоразмер направляющей, но усилить сам подвижный узел.
Стоит обратить внимание
HGW20HCZAH часто выбирают как промежуточное решение между стандартной кареткой HGW20CCZAH и переходом на более крупный типоразмер. Это позволяет повысить запас по жёсткости без серьёзного роста массы и без переработки конструкции под направляющую 25 мм.
Расшифровка артикула

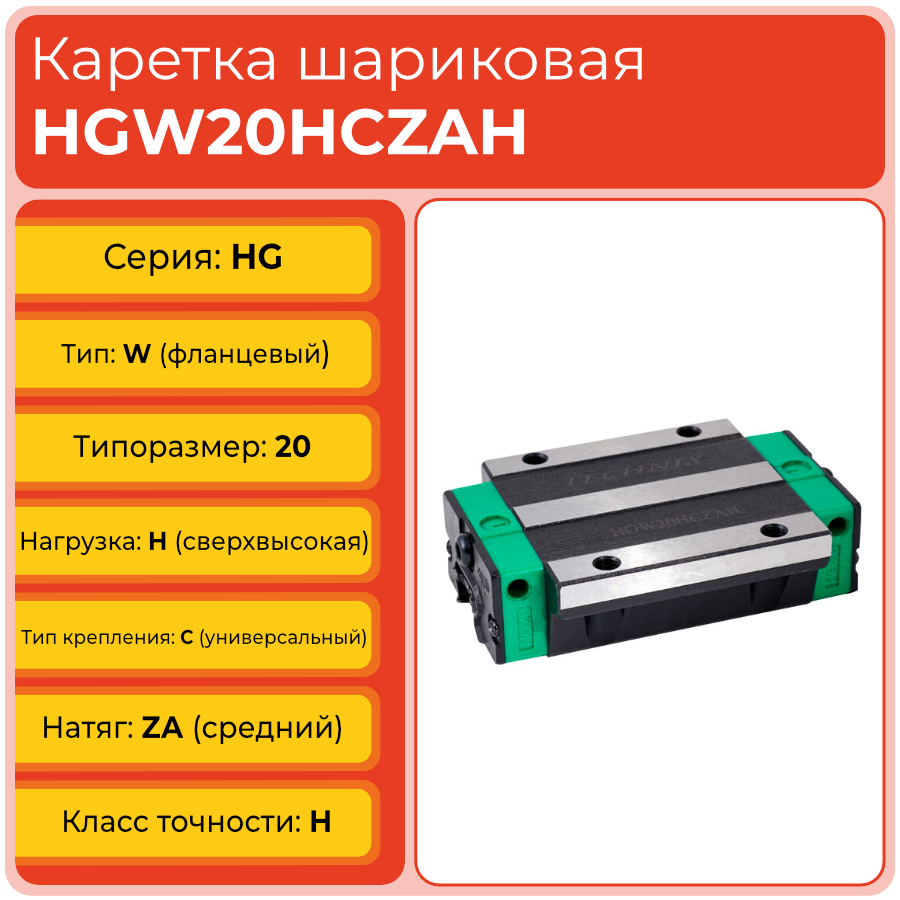

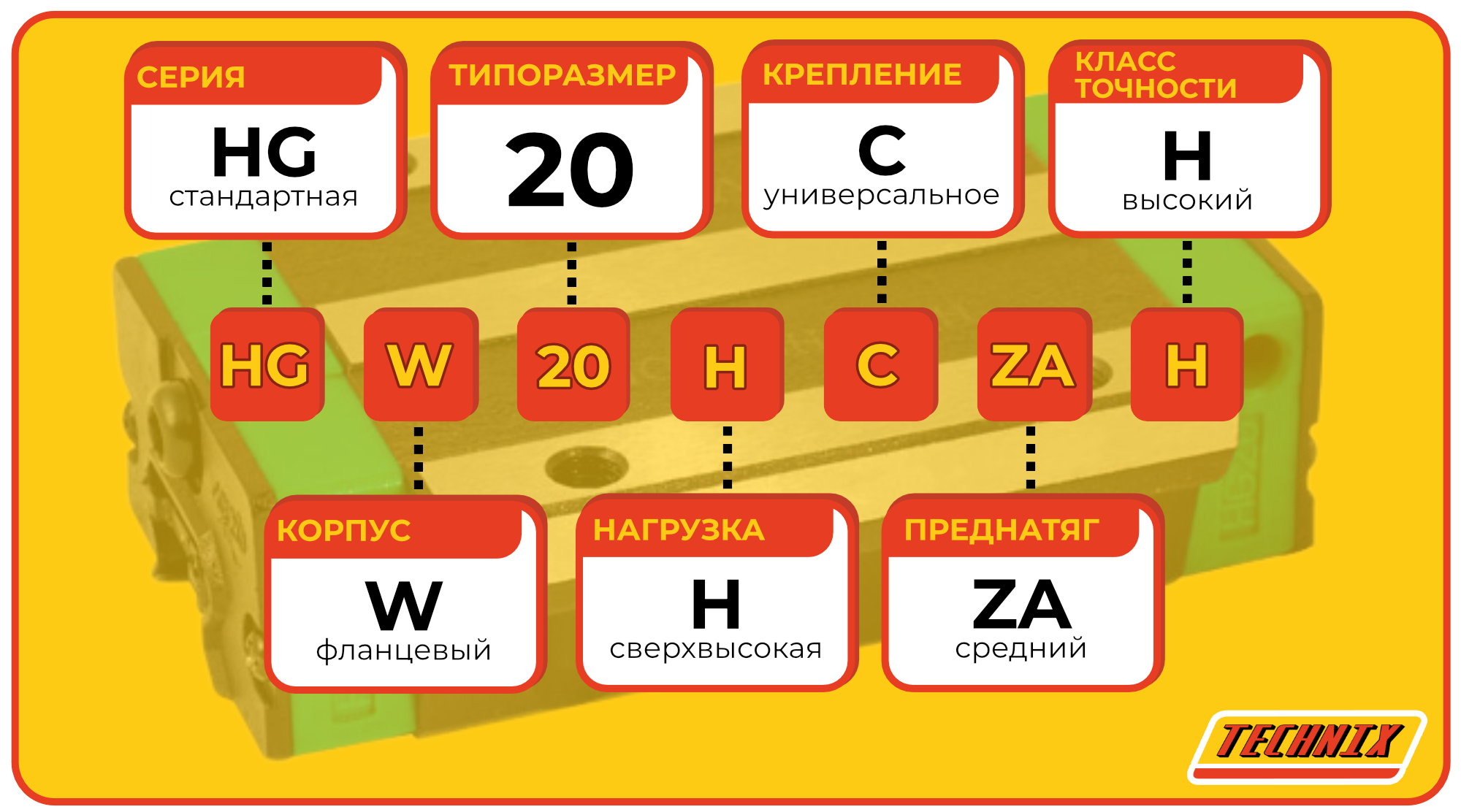

Маркировка HGW20HCZAH содержит основную информацию о конструкции и рабочих параметрах каретки. По артикулу можно определить совместимость с направляющей, тип корпуса и точностное исполнение.
- HG — серия кареток высокой грузоподъёмности.
- W — фланцевый тип каретки с увеличенной шириной опорной площадки.
- 20 — типоразмер для работы с профильным рельсом HGR20.
- H — удлинённый корпус каретки.
- C — универсальное крепление через корпус.
- ZA — средний преднатяг, повышающий жёсткость и стабильность хода.
- H — высокий класс точности.
Полное обозначение HGW20HCZAH TECHNIX важно использовать без сокращений, поскольку именно комбинация HC, ZA и H определяет геометрию корпуса, усилие перемещения и точностные свойства каретки.
Стоит обратить внимание
При подборе аналога по иностранным каталогам важно не путать HGW20HCZAH со стандартной HGW20CCZAH или с прямоугольными каретками HGH20. Несмотря на одинаковый рельс, эти решения различаются по габаритам, схеме монтажа и поведению под нагрузкой.
Конструкция и устройство
Каретка HGW20HCZAH выполнена в фланцевом корпусе из закалённой стали и использует четырёхрядную шариковую рециркуляционную схему. Такая компоновка позволяет узлу воспринимать нагрузки сразу в нескольких направлениях и сохранять стабильный контакт с направляющей в течение всего хода.
- Фланцевый стальной корпус с опорной шириной 63 мм.
- Четыре ряда шариков для распределения нагрузки по дорожкам качения.
- Удлинённая конструкция HC с увеличенной длиной корпуса 92,2 мм.
- Универсальная схема крепления через резьбовые отверстия М6.
- Встроенные каналы подачи смазки и возможность установки пресс-маслёнки.
Стоит обратить внимание
За счёт увеличенной длины каретка HGW20HCZAH лучше отрабатывает моментные нагрузки, чем короткие блоки того же типоразмера. Это преимущество особенно заметно в консольных и портальных узлах, где каретка испытывает не только вертикальную, но и опрокидывающую нагрузку.
Размерный ряд фланцевых кареток HGW
Ниже приведён размерный ряд фланцевых кареток серии HGW. Текущая модель выделена.
Стоит обратить внимание
В типоразмере 20 удлинённая каретка даёт заметный прирост по устойчивости узла без перехода в следующую размерную группу. Для проектирования это удобный запасной вариант, когда стандартной длины уже недостаточно.
Технические параметры и условия эксплуатации

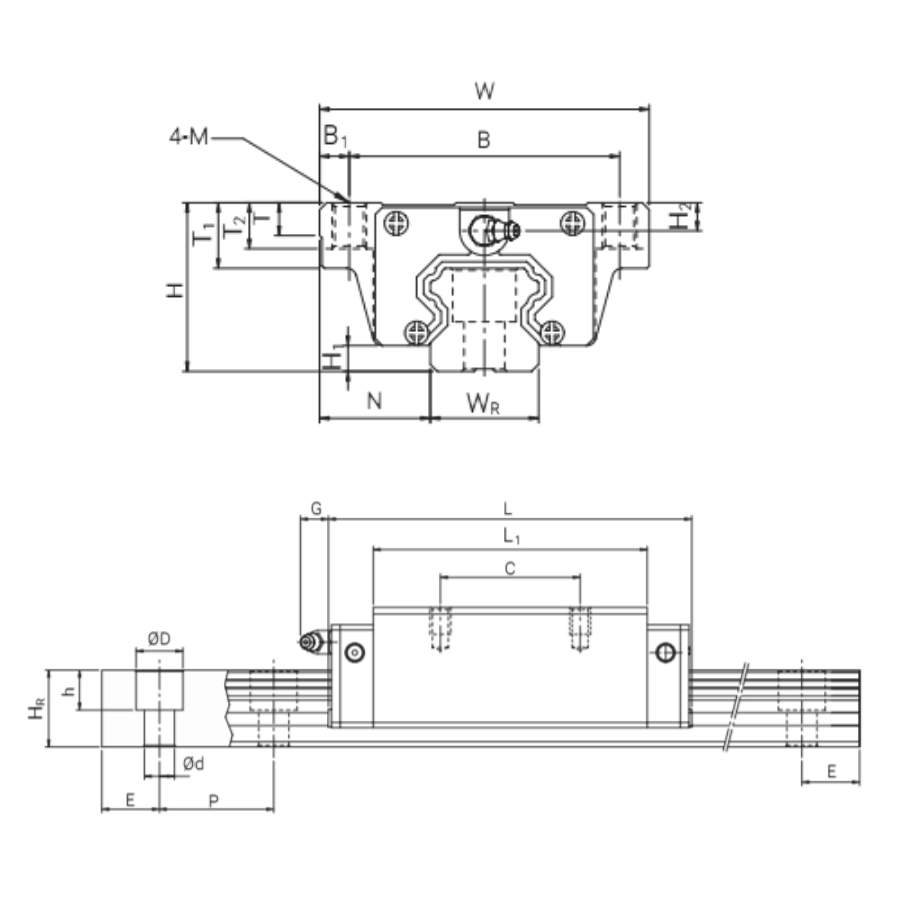

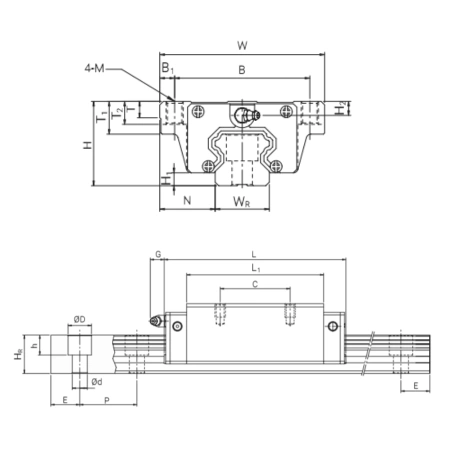

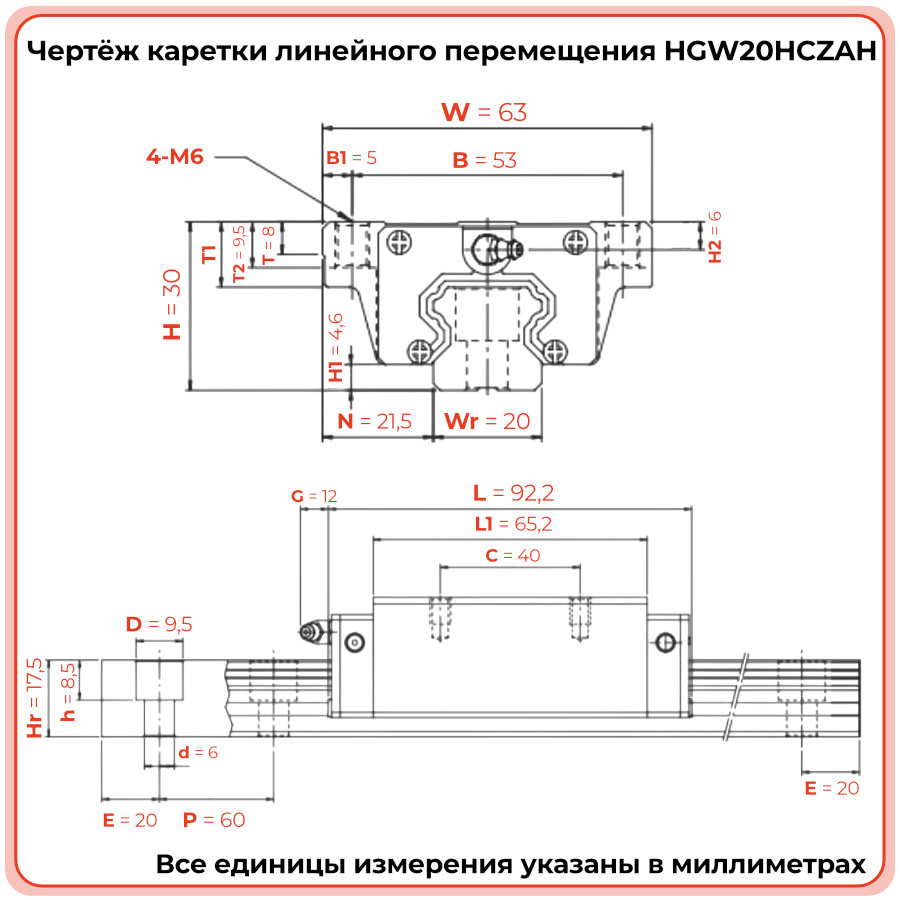

HGW20HCZAH TECHNIX предназначена для рельсов HGR20 и используется в узлах, где требуется повышенная устойчивость под нагрузкой. Для этой каретки характерны длина 92,2 мм, ширина 63 мм, высота 30 мм, межцентровое расстояние по длине 65,2 мм и по ширине 53 мм. Статическая грузоподъёмность составляет около 35900 Н, динамическая — порядка 21180 Н, масса каретки — примерно 0,52 кг.
- Серия: HG.
- Тип корпуса: фланцевый, W.
- Типоразмер: 20.
- Исполнение: HC, удлинённый блок.
- Габариты корпуса: 92,2 × 63 × 30 мм.
- Расстояния между крепёжными отверстиями: 65,2 мм и 53 мм.
- Резьба крепления: M6.
- Преднатяг: ZA.
- Класс точности: H.
- Динамическая нагрузка: около 21180 Н.
- Статическая нагрузка: около 35900 Н.
- Рабочие условия: точный монтаж, регулярная смазка, защита от пыли и стружки, отсутствие ударной перегрузки и контроль геометрии направляющей системы.
Стоит обратить внимание
Для удлинённых кареток точность посадочных поверхностей влияет на ресурс особенно сильно. Если плоскости под направляющую и каретку выполнены с отклонениями, возрастает сопротивление ходу и ухудшается равномерность распределения нагрузки по дорожкам.
Применяемость
Каретка HGW20HCZAH применяется там, где стандартной длины блока уже недостаточно для устойчивой работы узла, но увеличивать размер рельса ещё не требуется. Она востребована в станках, линейных модулях, автоматизированных сборочных системах и компактных портальных механизмах.
- Оси компактных и средних станков с ЧПУ.
- Линейные модули подачи и позиционирования.
- Автоматизированные механизмы перемещения и сборочные линии.
- Портальные системы с ограничениями по массе и габаритам.
- Приводы, в которых требуется повышенная устойчивость к моментным нагрузкам.
Стоит обратить внимание
В прикладных задачах HGW20HCZAH полезна именно тогда, когда нагрузка распределена неидеально по центру. В таких ситуациях более длинный корпус даёт конструкции дополнительную устойчивость без резкого роста габаритов узла.
Аналоги
HGW20HCZAH TECHNIX относится к распространённому формату удлинённых фланцевых кареток 20-го типоразмера. Ниже приведены варианты аналогов, которые обычно рассматривают при подборе замены.
Перед заменой на аналог необходимо сравнить не только размер рельса, но и высоту блока, схему крепления, длину корпуса, уровень преднатяга и класс точности. Для удлинённых кареток даже небольшое несоответствие геометрии способно изменить поведение всего линейного узла.
Стоит обратить внимание
На практике каретки одного типоразмера, но разных брендов, могут отличаться по преднатягу и высоте. Для точных механизмов это критично, поэтому подбор аналога лучше выполнять по каталожным таблицам, а не только по названию серии.
Часто задаваемые вопросы
- Чем HGW20HCZAH отличается от HGW20CCZAH?
Главное отличие — длина корпуса. Версия HC длиннее стандартной CC, поэтому лучше сопротивляется моментным нагрузкам и даёт более жёсткую опору при тех же габаритах по высоте и ширине. - С каким рельсом работает HGW20HCZAH?
Каретка рассчитана на профильную направляющую HGR20 и должна использоваться с рельсом того же типоразмера и совместимого точностного класса. - Подходит ли эта каретка для станков с ЧПУ?
Да, HGW20HCZAH применяется в станочных осях, компактных порталах и системах точного перемещения, где важны жёсткость, стабильность хода и повторяемость позиционирования. - Нужно ли регулярно обслуживать каретку?
Обязательно. Своевременная смазка, защита от загрязнений и контроль состояния направляющей продлевают срок службы как самой каретки, так и рельса. - Когда требуется замена HGW20HCZAH?
Основанием для замены становятся рост люфта, ухудшение плавности хода, появление шума, вибрации, рывков и снижение точности позиционирования при исправном приводе и рельсе.
Стоит обратить внимание
Для кареток такого формата полезно закладывать профилактический контроль по наработке, а не ждать выраженных признаков износа. Это снижает риск аварийной остановки оборудования и упрощает плановую замену.
