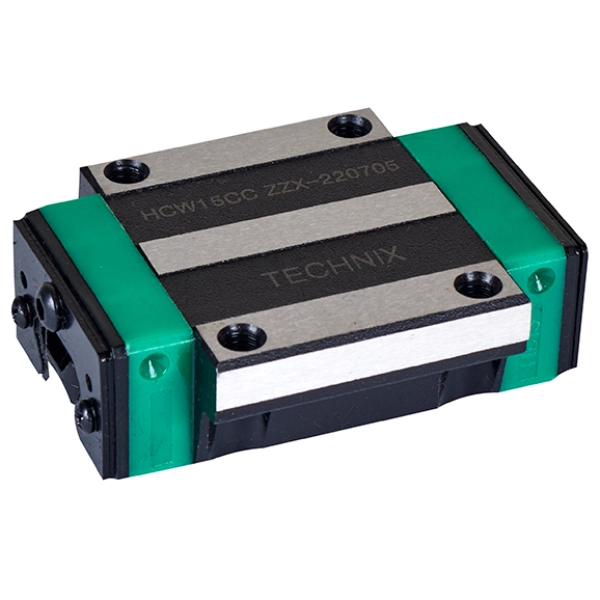

О товаре
Линейная каретка HGW20CCZAHZZ TECHNIX — фланцевая каретка серии HG для профильных направляющих шириной 20 ;мм, рассчитанная на работу с тяжёлыми нагрузками и повышенными требованиями к точности хода. Широкий корпус W, исполнение C по нагрузке и креплению, преднатяг среднего класса ZA, высокий класс точности H и двухсторонние уплотнения ZZ формируют надёжный узел линейного перемещения для станков, портальных систем и автоматизированных линий.
В паре с направляющими типоразмера 20 ;мм каретка HGW20CCZAHZZ образует четырёхрядную шариковую систему, устойчиво воспринимающую вертикальные нагрузки, боковые силы и опрокидывающие моменты. Фланцевый корпус распределяет усилия на увеличенной опорной поверхности, а двухсторонние ZZ‑уплотнения снижают попадание стружки, пыли и мелких частиц к дорожкам качения, что важно для узлов, работающих непосредственно в зоне обработки материала или рядом с ней.
Стоит обратить внимание
HGW20CCZAHZZ целесообразно выбирать там, где узел линейного перемещения работает в режимах с повышенной нагрузкой и загрязнённостью, но при этом габариты типоразмера 20 ;мм остаются оптимальными. В менее нагруженных и более чистых условиях использование исполнения с двухсторонними ZZ‑уплотнениями может быть излишним, и рациональнее рассматривать каретки без усиленной защиты, чтобы упростить обслуживание и снизить стоимость.

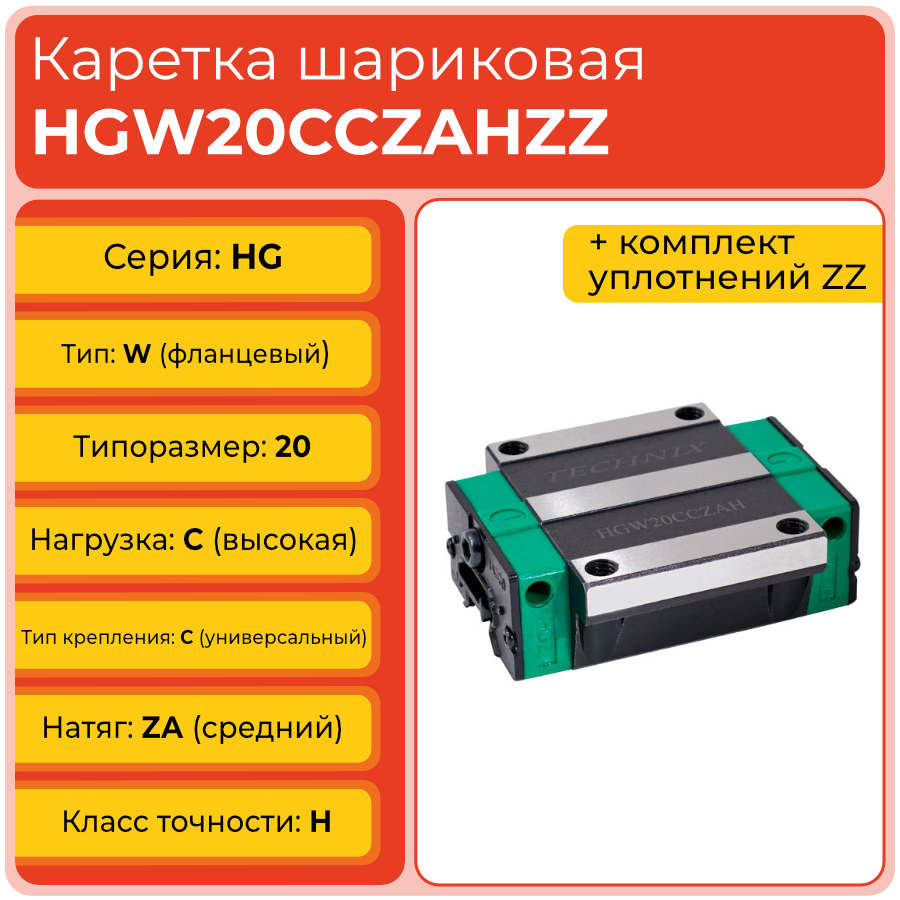

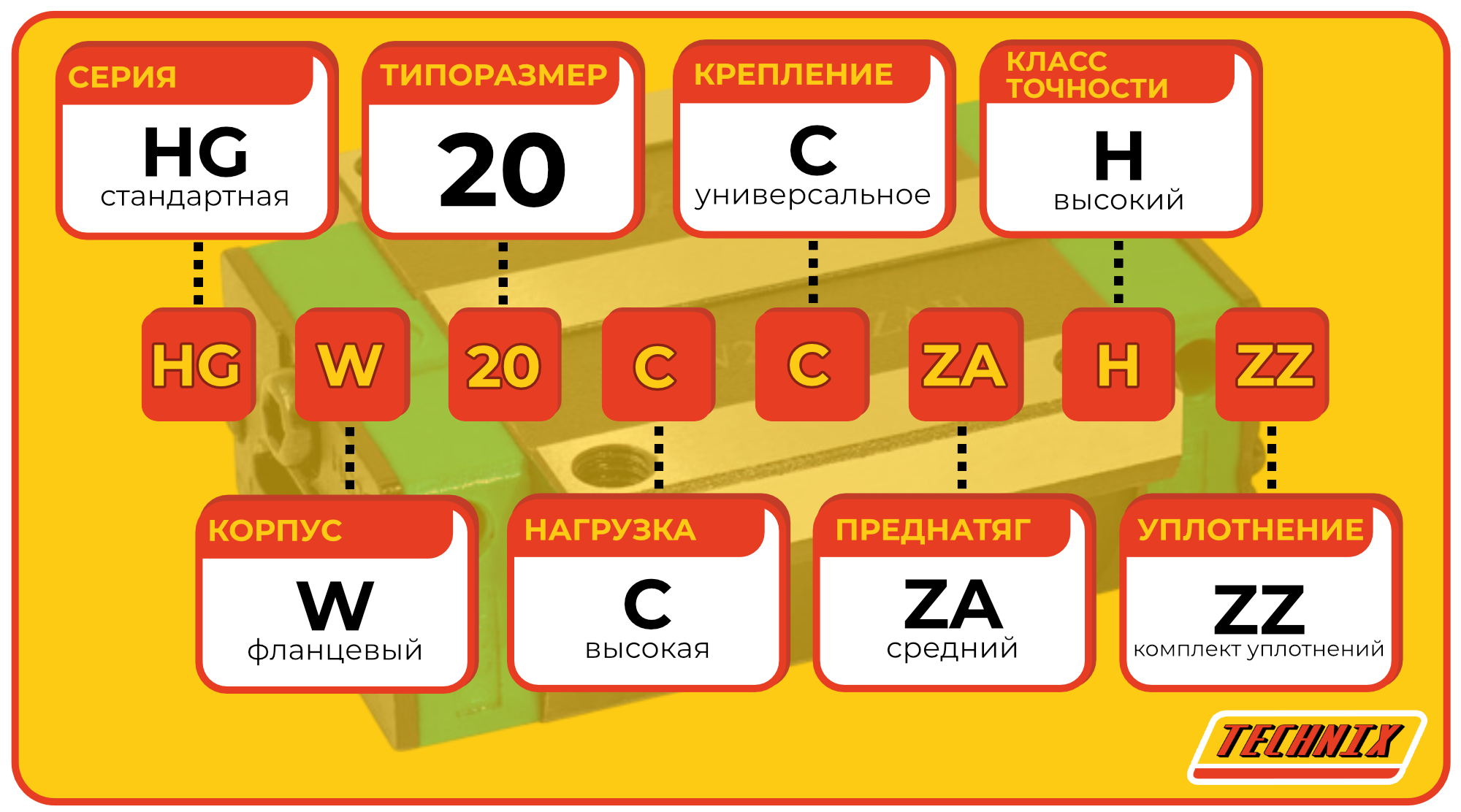

Расшифровка артикула
Обозначение HGW20CCZAHZZ содержит сведения о серии направляющих, типе корпуса, типоразмере, грузоподъёмности, варианте крепления, преднатяге, классе точности и двухсторонних уплотнениях. Такая расшифровка позволяет быстро оценить, под какие режимы работы подходит каретка и какие параметры необходимо учитывать при замене или кросс‑подборе.
- HG — серия кареток высокой нагрузки.
- W — тип корпуса (широкий фланцевый).
- 20 — типоразмер, ширина направляющей 20 ;мм.
- C (первое) — тяжёлая нагрузка.
- C (второе) — крепление сверху или снизу.
- ZA — преднатяг среднего класса.
- H — класс точности высокий.
- ZZ — двухсторонние уплотнения.
В результате полное обозначение HGW20CCZAHZZ описывает широкую фланцевую каретку серии HG под направляющую 20 ;мм, рассчитанную на тяжёлую нагрузку, с универсальным креплением, преднатягом среднего класса, высоким классом точности и двухсторонними ZZ‑уплотнениями для работы в загрязнённой среде.
Стоит обратить внимание
При выборе аналога важно учитывать всю цепочку индексов, а не только типоразмер и наличие фланца. Каретки с тем же размером 20 ;мм, но отличающиеся по преднатягу, классу точности или исполнению уплотнений, будут вести себя по‑разному при тяжёлых нагрузках и в загрязнённой среде, что напрямую влияет на ресурс узла и стабильность работы оборудования.

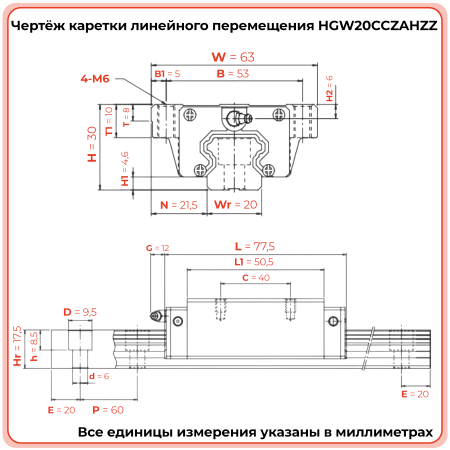

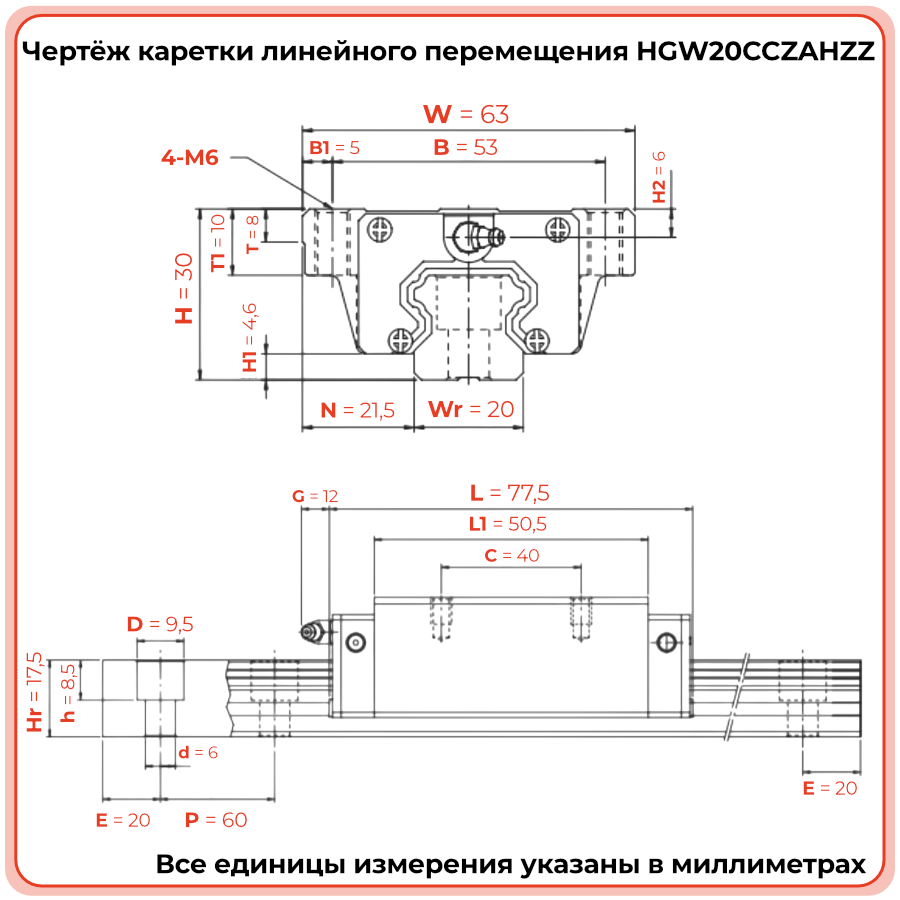

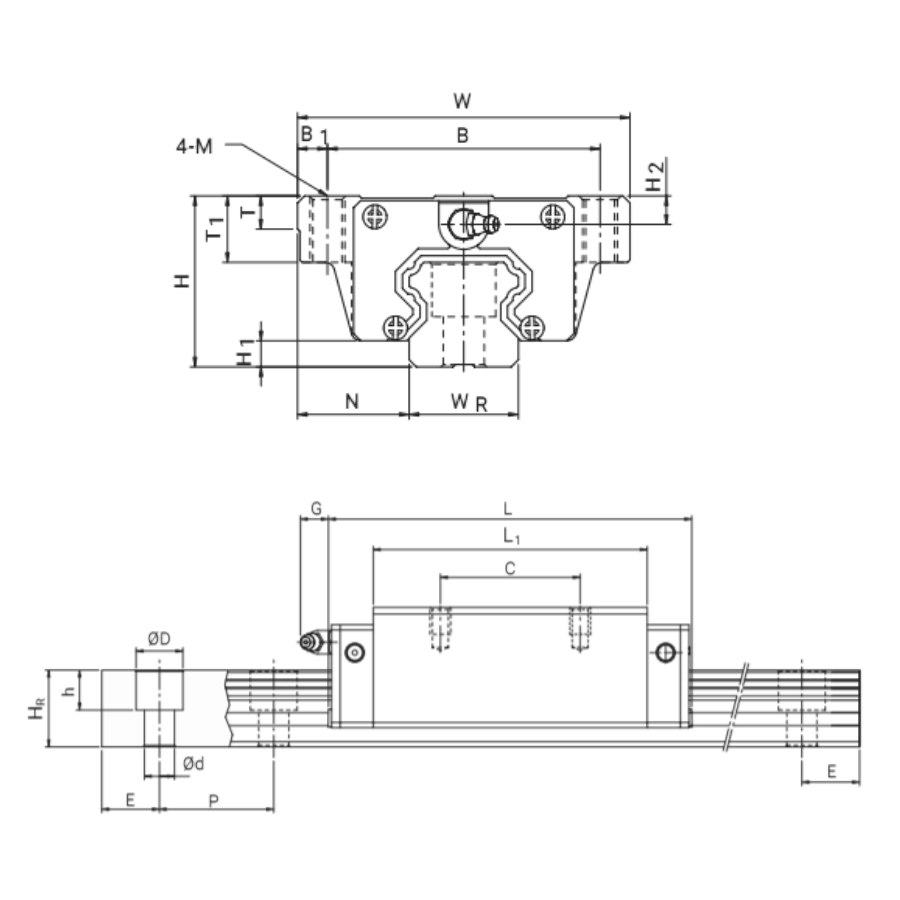

Конструкция и устройство
Каретка HGW20CCZAHZZ представляет собой фланцевый шариковый блок серии HG типоразмера 20 с широким корпусом и возможностью крепления сверху или снизу. Габариты каретки соответствуют типоразмеру 20 ;мм, а четырёхрядная шариковая схема, исполнение C по нагрузке и преднатяг ZA обеспечивают устойчивую работу под тяжёлыми режимами, сохраняя требуемую точность позиционирования.
- Широкий фланцевый корпус W для увеличенной опорной площади и устойчивости к моментным нагрузкам.
- Исполнение C по нагрузке и креплению, рассчитанное на тяжёлые режимы и универсальный монтаж.
- Четырёхрядная шариковая система, равномерно распределяющая нагрузку по дорожкам качения.
- Преднатяг ZA среднего класса, уменьшающий люфты и повышающий жёсткость узла линейного перемещения.
- Класс точности H для стабильного позиционирования при многократных циклах движения.
- Двухсторонние ZZ‑уплотнения, защищающие внутренние элементы каретки от загрязнений с обеих сторон.
- Приспособленность к работе с направляющими серии HG типоразмера 20 ;мм, что обеспечивает совместимость внутри единой линейки TECHNIX.
Стоит обратить внимание
Фланцевые каретки серии HGW, в том числе HGW20CCZAHZZ, предъявляют более строгие требования к геометрии монтажной поверхности, чем бесфланцевые исполнения. Любые перепады высоты или перекосы баз могут приводить к локальному росту нагрузок и ускоренному износу, поэтому при проектировании и установке важно обеспечивать высокое качество базирования и контролировать параллельность направляющих.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW охватывают типоразмеры от 15 до 65 ;мм и включают исполнения с различной длиной корпуса, преднатягом, типом крепления и дополнительными уплотнениями ZZ. Ниже приведён полный модельный ряд HGW по типоразмерам 15–65 ;мм. Текущий товар выделен.
Стоит обратить внимание
Внутри серии HGW типоразмеры от 15 до 65 заметно различаются по габаритам, преднатягу и исполнению корпуса (CC/HC, наличие ZZ‑уплотнений). При замене каретки одного размера или исполнения на другое важно учитывать не только присоединительные размеры, но и преднатяг, класс точности и защиту от загрязнений, чтобы сохранить расчётный ресурс и поведение узла под нагрузкой.
Применяемость
Каретка HGW20CCZAHZZ TECHNIX применяется в узлах линейного перемещения, где требуется сочетание компактного типоразмера 20 ;мм, высокой грузоподъёмности, устойчивости к моментным нагрузкам и защиты от загрязнений. Она подходит для осей станков с ЧПУ, портальных систем, линейных модулей роботов, транспортёров и позиционирующих устройств, работающих вблизи зоны обработки материала.
- Оси станков с ЧПУ на направляющих шириной 20 ;мм, работающие под тяжёлыми нагрузками и моментами.
- Портальные конструкции, где фланцевый корпус обеспечивает устойчивость к перекосам нагрузки.
- Линейные модули в роботизированных комплексах, размещённые в зонах образования стружки, пыли или абразива.
- Позиционирующие столы и устройства, требующие стабильной точности и повторяемости перемещений.
- Системы, где стандартные бесфланцевые каретки серии HGH по расчёту моментных нагрузок уже работают на границе допустимого ресурса.
Стоит обратить внимание
При проектировании узла на HGW20CCZAHZZ важно заранее определить необходимость именно фланцевого корпуса с двухсторонними ZZ‑уплотнениями. В ряде задач достаточно более простых исполнений серии HGW20, а фланцевые каретки с усиленной защитой дают преимущество по моментам и стойкости к загрязнениям — но требуют большего внимания к монтажу и обслуживанию.
