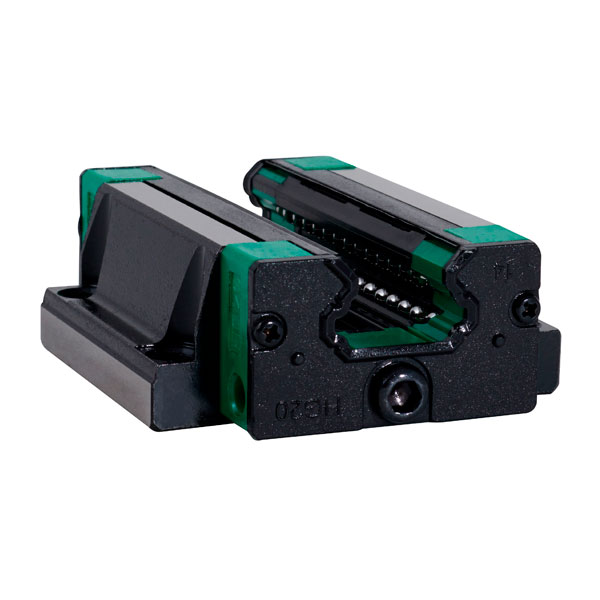

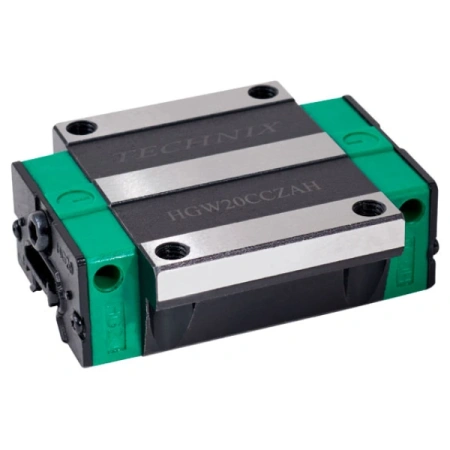

Линейная каретка HGW20CCZAH TECHNIX — фланцевая шариковая каретка серии HG для профильных направляющих шириной 20 мм, рассчитанная на высокие нагрузки и устойчивость к опрокидывающим моментам. Фланцевый корпус W, исполнение C по грузоподъёмности, преднатяг ZA и класс точности H формируют жёсткий узел линейного перемещения для компактных, но нагруженных осей.
HGW20CCZAH работает в паре с профильной направляющей HGR20 и образует четырёхрядный шариковый узел, который равномерно воспринимает радиальные, обратные и боковые нагрузки. Такая конструкция позволяет использовать каретку в зонах, где одновременно важны точность позиционирования, повторяемость ходов и устойчивость к динамическим режимам работы привода.
Стоит обратить внимание
HGW20CCZAH относится к типоразмеру, который часто используется как стандартный рабочий размер в компактных станках и линейных модулях. На стадии проектирования имеет смысл закладывать запас по моментам и грузоподъёмности, чтобы каретка не работала постоянно вблизи верхней границы своих возможностей.
Расшифровка артикула

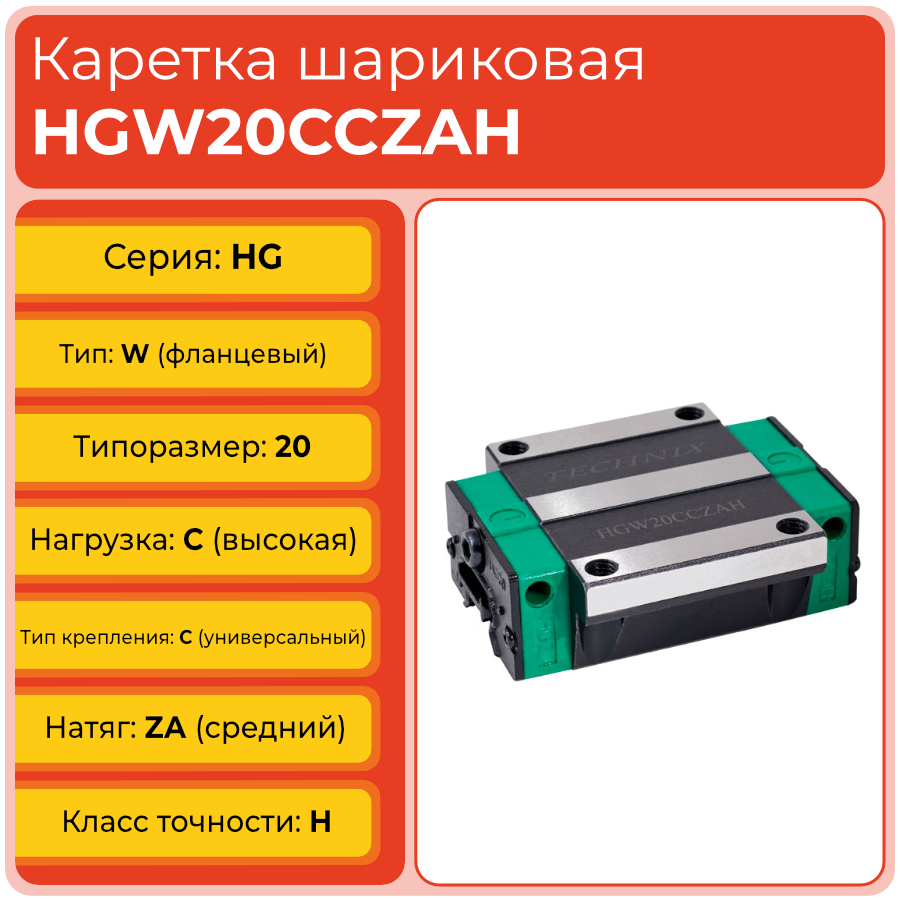

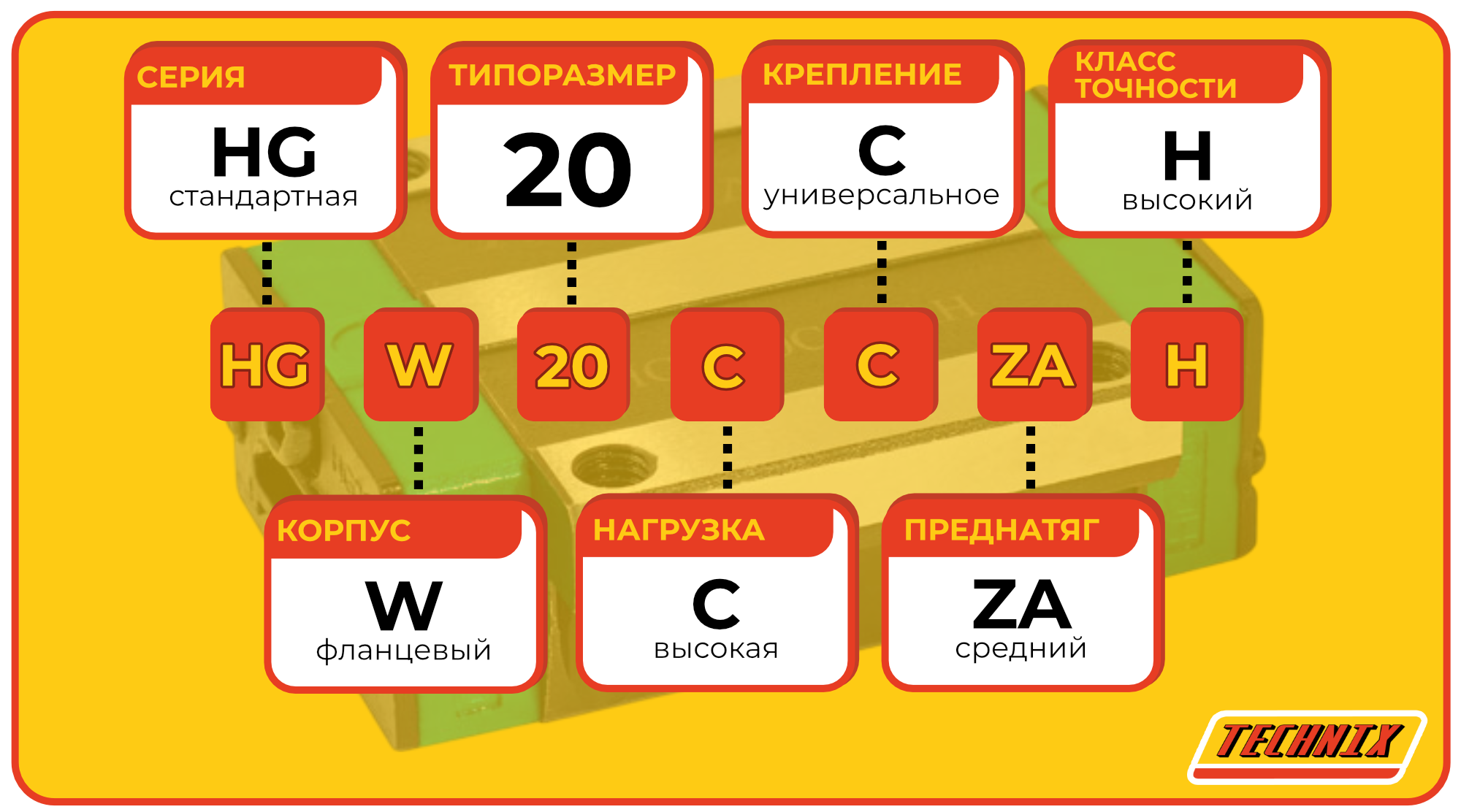

Обозначение HGW20CCZAH отражает серию линейной техники, тип корпуса, типоразмер, исполнение по нагрузке, тип крепления, преднатяг и класс точности. Понимание этих элементов облегчает кросс‑подбор и даёт представление о жёсткости, габаритах и назначении каретки.
- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- W — широкий фланцевый корпус каретки.
- 20 — типоразмер для направляющих шириной 20 мм.
- C (первое) — исполнение по нагрузке, высокая грузоподъёмность.
- C (второе) — тип крепёжной площадки, ориентированной на верхний и нижний монтаж.
- ZA — средний преднатяг для снижения люфта и повышения жёсткости.
- H — высокий класс точности для узлов с повышенными требованиями к позиционированию.
Полное обозначение HGW20CCZAH описывает компактную фланцевую каретку типоразмера 20 с высокой грузоподъёмностью, верхним креплением, преднатягом ZA и точностью H, пригодную для большинства задач линейной автоматизации в этом размерном диапазоне.
Стоит обратить внимание
Совпадение артикула HGW20CCZAH у разных производителей не гарантирует полной идентичности. При замене важно оценивать реальные допуски по высоте, ширине фланца, расположению отверстий, а также преднатяг и класс точности, чтобы сохранить поведение узла в конкретной машине.
Конструкция и устройство

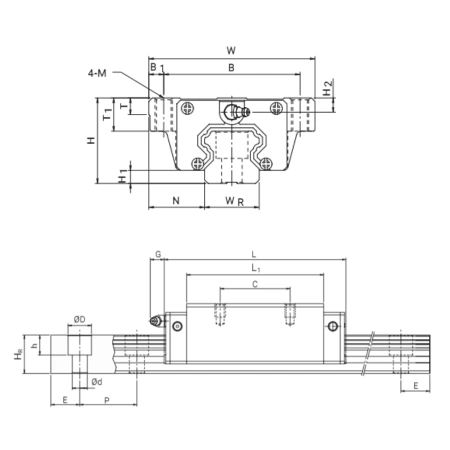

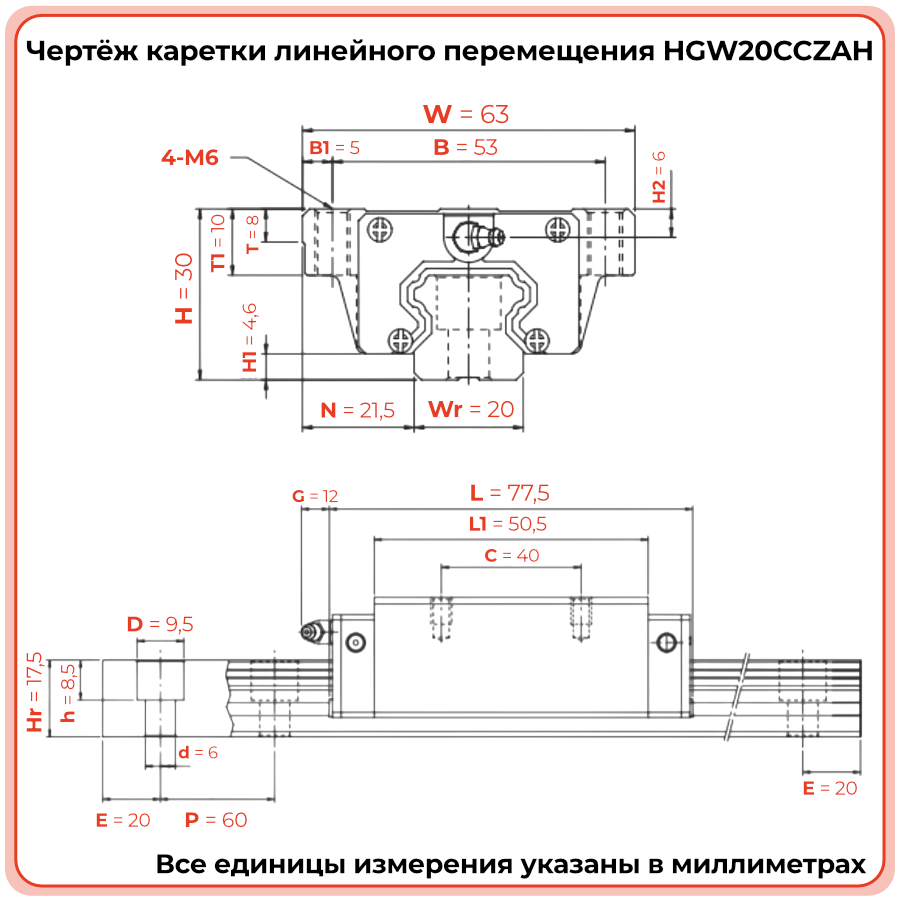

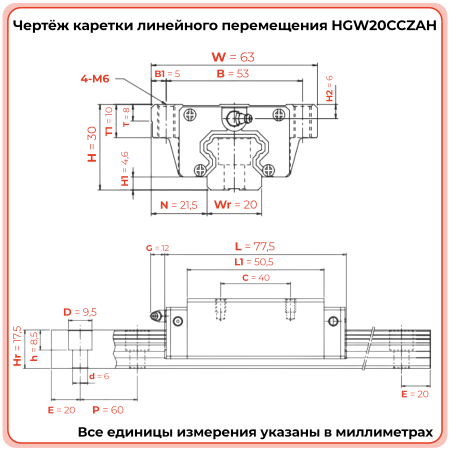

Каретка HGW20CCZAH представляет собой фланцевый шариковый блок серии HG типоразмера 20 с широким корпусом, верхним креплением и четырёхрядной схемой шариков. Габариты: длина 77,5 мм, ширина 63 мм, высота 30 мм; межцентровое расстояние крепежа C — 40 мм, B — 53 мм. Такая геометрия обеспечивает устойчивость к моментам и позволяет надёжно крепить каретку к базовой плите узла.
- Фланцевый корпус W с увеличенной опорной площадью для жёсткого крепления.
- Исполнение C по грузоподъёмности для работы с серьёзными нагрузками на типоразмере 20.
- Четыре ряда шариков для равномерного восприятия нагрузок в разных направлениях.
- Крепление через резьбовые отверстия по верхней поверхности корпуса (тип крепления C).
- Преднатяг ZA для уменьшения люфта и повышения жёсткости линейной оси.
- Класс точности H, обеспечивающий стабильную повторяемость хода и позиционирования.
Стоит обратить внимание
За счёт преднатяга и высокой грузоподъёмности HGW20CCZAH хорошо работает в динамичных узлах, но предъявляет повышенные требования к геометрии баз и качеству смазки. Даже небольшие отклонения по плоскостности или параллельности направляющих могут привести к росту усилия хода, локальному нагреву и ускоренному износу дорожек.
Модельный ряд фланцевых кареток HGW
Серия фланцевых кареток HGW охватывает типоразмеры от 15 до 65 мм и включает исполнение с различной длиной, преднатягом и наличием дополнительных уплотнений ZZ. Ниже приведён модельный ряд HGW 15–65; текущая каретка HGW20CCZAH выделена.
Стоит обратить внимание
В пределах серии HGW переход между типоразмерами 15–65 меняет не только габариты, но и баланс между жёсткостью, грузоподъёмностью и требованиями к монтажу. При модернизации узла иногда выгоднее перейти на более крупный типоразмер, чем пытаться использовать каретку, работающую на верхней границе своего диапазона.
Технические параметры и условия эксплуатации
Каретка HGW20CCZAH предназначена для работы с профильными направляющими HGR20 и используется в узлах линейного перемещения, где важны жёсткость и устойчивость к моментам. Габариты 77,5×63×30 мм, межцентровые расстояния крепежа C 40 мм и B 53 мм, преднатяг ZA и фланцевый корпус обеспечивают надёжный перенос нагрузок и стабильный ход каретки.
- Типоразмер направляющей: 20 мм (HGR20).
- Габариты каретки: L 77,5 мм; W 63,0 мм; H 30,0 мм.
- Натяг: ZA, средний преднатяг.
- Межцентровые расстояния крепежа: C 40,0 мм; B 53,0 мм.
- Тип корпуса: W, широкий фланцевый.
- Тип крепления: C, верхний монтаж через резьбовые отверстия.
- Для надёжной работы необходимо обеспечить точную обработку базовых поверхностей, корректную затяжку крепежа, регулярную подачу смазки и контроль температуры узла при длительной и динамичной эксплуатации.
Стоит обратить внимание
Преднатяг ZA повышает жёсткость, но одновременно увеличивает чувствительность узла к монтажным ошибкам и дефициту смазки. Если система работает на высоких скоростях с небольшими нагрузками, стоит оценить влияние преднатяга на усилие привода и при необходимости скорректировать режимы эксплуатации.
Применяемость
Каретка HGW20CCZAH применяется в узлах линейного перемещения, где требуется компактный типоразмер 20 мм, высокая грузоподъёмность и устойчивость к моментам. Она используется в станках с ЧПУ, автоматизированных линиях, портальных системах, позиционирующих столах и линейных модулях для робототехники.
- Станки с ЧПУ и небольшие обрабатывающие центры на направляющих HGR20.
- Линейные модули в автоматизированных линиях и портальных системах.
- Позиционирующие столы и каретки для манипуляторов и роботов.
- Узлы, воспринимающие значительные опрокидывающие моменты и динамические нагрузки.
- Системы, где требуется сочетание компактности, жёсткости и стабильной точности перемещений.
Стоит обратить внимание
В относительно чистых условиях стандартная каретка HGW20CCZAH часто оказывается оптимальным выбором. При значительной загрязнённости рабочей зоны пылью или стружкой имеет смысл рассмотреть исполнение с дополнительными уплотнениями ZZ, чтобы снизить риск ускоренного износа дорожек качения.
Аналоги
Для каретки HGW20CCZAH доступны прямые и функциональные аналоги у производителей HIWIN, HSAC, LTR, CHTR, THK и NSK. При выборе замены важно учитывать типоразмер, серию, тип корпуса, преднатяг и класс точности, чтобы сохранить характеристики узла линейного перемещения.
При выборе аналога HGW20CCZAH рекомендуется сверять типоразмер, серию HG, тип корпуса W, тип крепления, преднатяг, класс точности и присоединительные размеры. Для ответственных узлов имеет смысл опираться на каталоги производителей и допусковые таблицы, чтобы избежать потери жёсткости или точности.
Стоит обратить внимание
Исполнения разных брендов, формально совпадающие по обозначению HGW20CCZAH, могут отличаться по допустимым нагрузкам, системе уплотнений и точности. При переходе с одного производителя на другой важно не только «подогнать по размерам», но и убедиться, что характеристики нового узла соответствуют требованиям вашего оборудования.
