О товаре

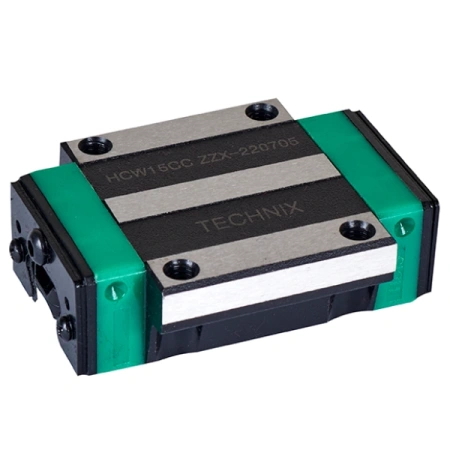

Линейная каретка HGW15CCZAHZZ TECHNIX — фланцевая шариковая каретка серии HG для профильных направляющих шириной 15 мм, рассчитанная на высокую нагрузку и оснащённая дополнительным комплектом уплотнений ZZ. Широкий корпус W, исполнение C по грузоподъёмности, преднатяг ZA, класс точности H и усиленная система уплотнений обеспечивают жёсткую, устойчивую и защищённую от загрязнений опору для компактных линейных осей.
HGW15CCZAHZZ работает в паре с профильной направляющей HGR15 и формирует низкий, но жёсткий узел линейного перемещения с четырёхрядной шариковой схемой контакта. Дополнительные уплотнения ZZ снижают попадание пыли, стружки и влаги в зону качения, что особенно важно для оборудования, работающего в загрязнённых или тяжёлых производственных условиях. Такая каретка оптимальна для узлов, где жёсткость, сопротивление моментам и защищённость механизма одинаково критичны.
Стоит обратить внимание
HGW15CCZAHZZ сочетает высокий преднатяг ZA, фланцевый корпус и дополнительный комплект уплотнений ZZ. Такое исполнение даёт максимум по жёсткости и защите, но одновременно повышает требования к качеству смазки и монтажу: при ошибках в базах или дефиците смазки износ может начаться быстрее, чем у более «мягких» и открытых кареток.

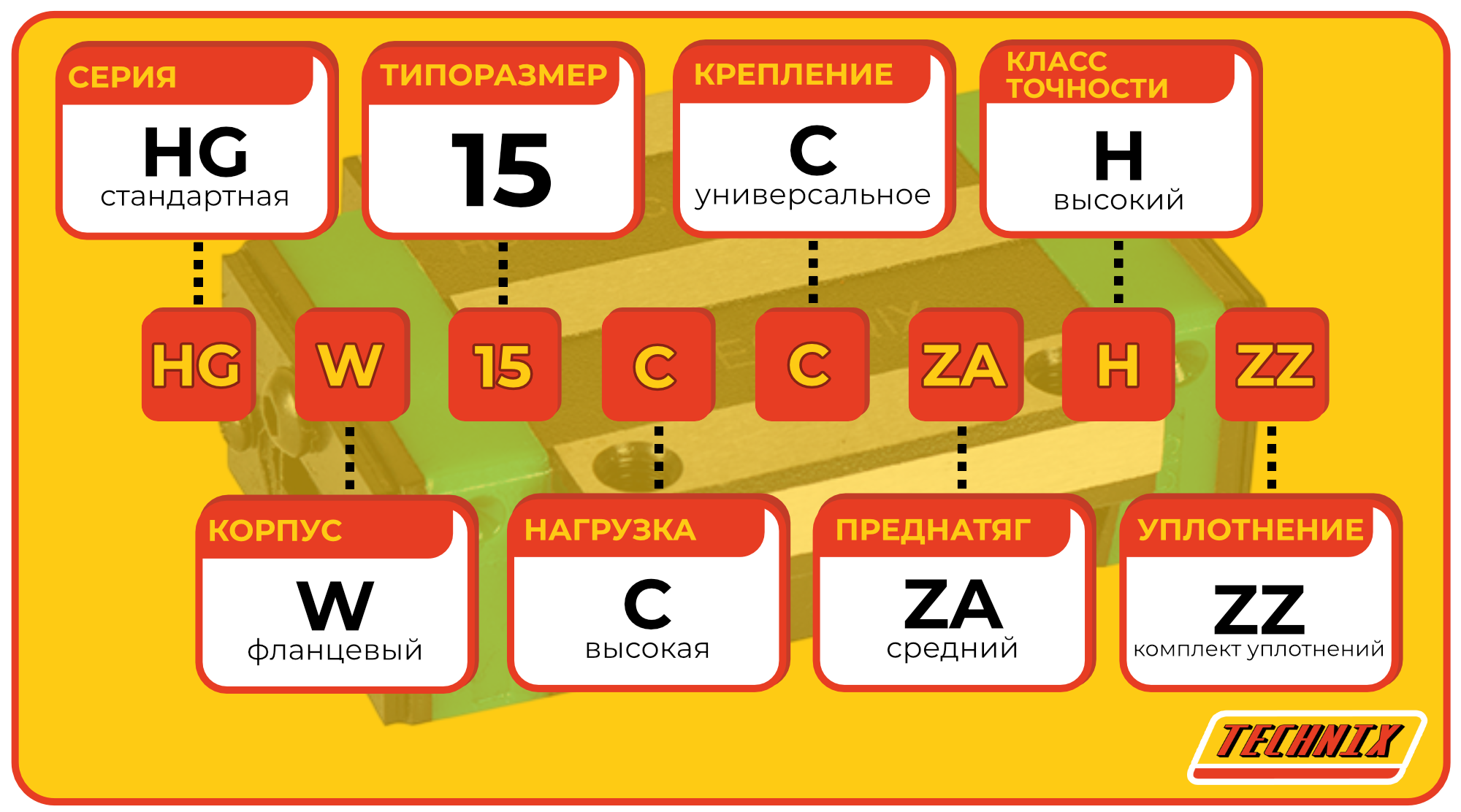

Расшифровка артикула
Обозначение HGW15CCZAHZZ отражает серию, тип корпуса, типоразмер, грузоподъёмность, преднатяг, класс точности и наличие дополнительного комплекта уплотнений. Правильная расшифровка артикула позволяет оценить жёсткость, защищённость и требуемые условия эксплуатации каретки.
- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- W — широкий фланцевый корпус каретки.
- 15 — типоразмер для направляющих шириной 15 мм.
- C (первое) — исполнение по нагрузке, высокая грузоподъёмность.
- C (второе) — тип крепёжной площадки (верхний монтаж).
- ZA — преднатяг средней величины для повышения жёсткости и минимизации люфта.
- H — высокий класс точности.
- ZZ — дополнительный комплект уплотнений по периметру каретки.

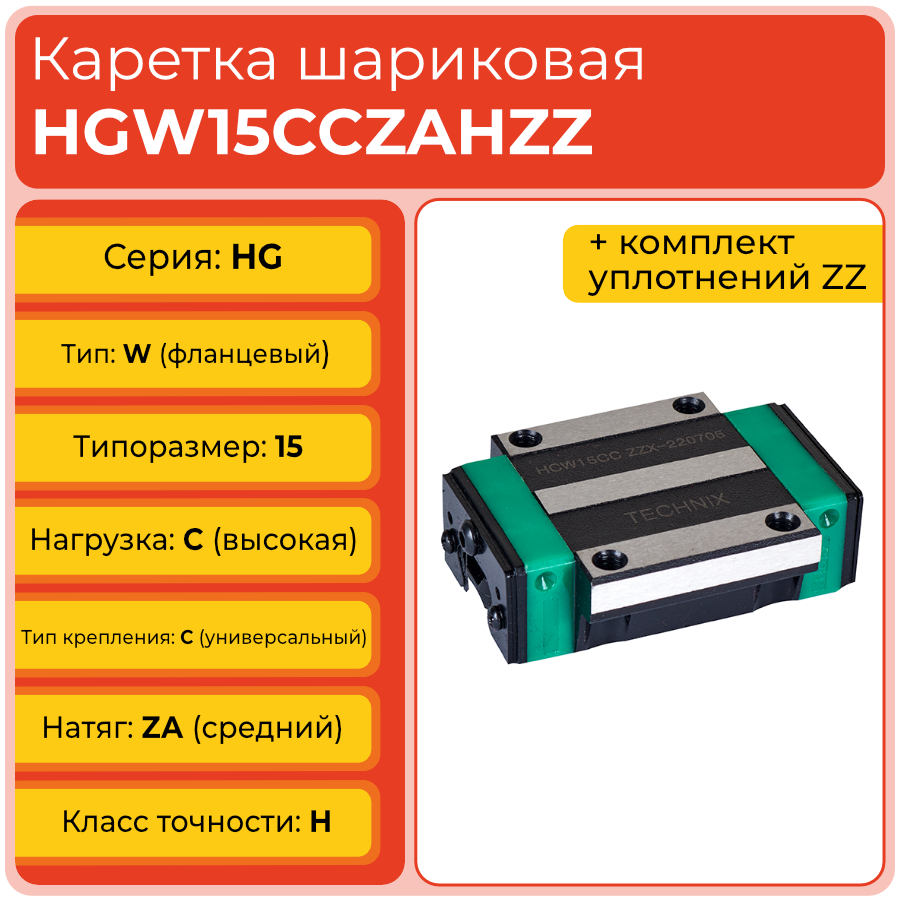

Полное обозначение: HGW15CCZAHZZ. Широкий фланцевый корпус W, типоразмер 15, исполнение C по нагрузке, верхний крепёж, преднатяг ZA, класс точности H и уплотнения ZZ формируют каретку для узлов, где требуется высокая жёсткость, защита от загрязнений и стабильная точность перемещений.
Стоит обратить внимание
Уплотнения ZZ не заменяют полноценную систему централизованной смазки и защитные кожухи, но значительно снижают попадание загрязнений в зону качения. При этом повышается сопротивление ходу и требования к качеству смазки, поэтому в расчёте узла стоит учесть влияние дополнительных уплотнений на усилие перемещения и тепловой режим.
Конструкция и устройство

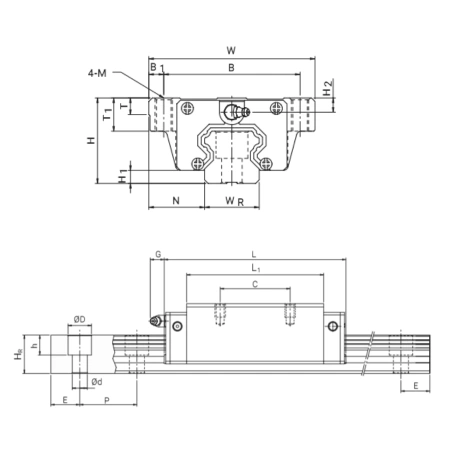

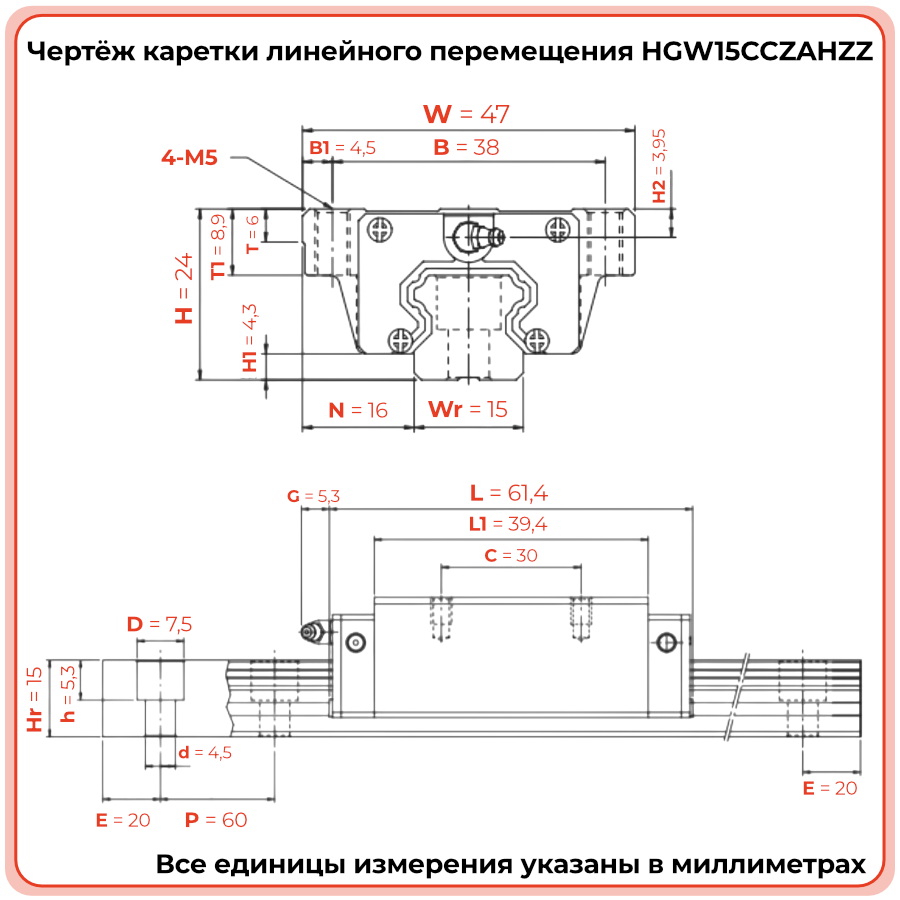

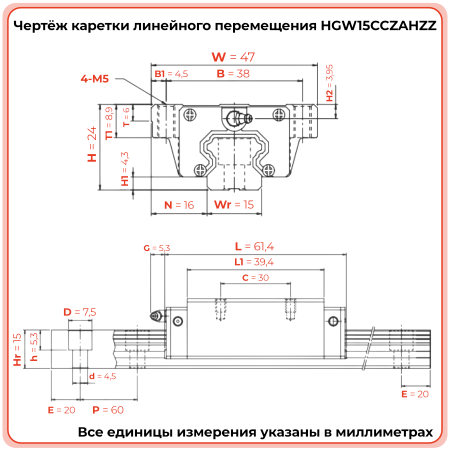

Каретка HGW15CCZAHZZ представляет собой фланцевый шариковый блок серии HG типоразмера 15 с широким корпусом, верхним креплением, средним преднатягом и расширенной системой уплотнений. Длина каретки — 61,4 мм, ширина — 47 мм, высота — 24 мм, межцентровое расстояние крепежа C — 30 мм, B — 38 мм. Дополнительный комплект уплотнений ZZ расположен по торцам и бокам каретки, защищая дорожки качения от пыли, стружки и мелких частиц.
- Фланцевый корпус W с увеличенной опорной площадью для высокой жёсткости и устойчивости к моментам.
- Исполнение C по грузоподъёмности для работы с высокими нагрузками на типоразмере 15.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок в разных направлениях.
- Крепление через резьбовые отверстия в корпусе, ориентированное на верхний монтаж.
- Преднатяг ZA для уменьшения люфта и повышения жёсткости узла линейного перемещения.
- Комплект уплотнений ZZ для дополнительной защиты зоны качения от внешних загрязнений.
- Высокий класс точности H, обеспечивающий стабильное позиционирование и повторяемость ходов.
Стоит обратить внимание
Дополнительные уплотнения ZZ повышают защиту, но делают каретку более чувствительной к избытку смазки и повышенной вязкости смазочного материала. Для HGW15CCZAHZZ важно подбирать смазку по рекомендациям производителя и контролировать её количество, чтобы не создавать излишнего сопротивления ходу и перегрева узла.
Модельный ряд фланцевых кареток HGW
Фланцевые каретки серии HGW охватывают типоразмеры от 15 до 65 и включают исполнение с различной длиной корпуса, натягом, типом крепления и наличием уплотнений ZZ. Ниже приведён полный модельный ряд HGW по типоразмерам 15–65 мм. Текущий товар выделен.
Стоит обратить внимание
Внутри серии HGW типоразмеры от 15 до 65 и наличие уплотнений ZZ заметно меняют габариты, преднатяг и эксплуатационные требования. При замене каретки одного исполнения на другое важно учитывать не только присоединительные размеры, но и наличие уплотнений, уровень натяга и класс точности — особенно в загрязнённых и нагруженных узлах.
Технические параметры и условия эксплуатации
Каретка HGW15CCZAHZZ TECHNIX ориентирована на работу с профильными направляющими HGR15 в режимах повышенной загрязнённости и нагрузки. Габариты каретки 61,4×47×24 мм, межцентровые расстояния крепежа C 30 мм и B 38 мм, преднатяг ZA, фланцевый корпус и уплотнения ZZ позволяют использовать её в компактных, но жёстко нагруженных системах линейного перемещения, где требуется защита дорожек от внешних воздействий.
- Типоразмер направляющей: 15 мм (HGR15).
- Габариты каретки: L 61,4 мм; W 47,0 мм; H 24,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния крепежа: C 30,0 мм; B 38,0 мм.
- Тип корпуса: W, фланцевый широкий.
- Дополнительные уплотнения: ZZ по торцам и бокам.
- Для надёжной работы необходим точный подбор направляющей, соблюдение геометрии базовых поверхностей, корректная затяжка крепежа, регулярная смазка и контроль состояния уплотнений, особенно при эксплуатации в средах с пылью, стружкой и мелкими частицами.
Стоит обратить внимание
В условиях повышенной загрязнённости уплотнения ZZ снижают попадание частиц в зону качения, но сами требуют периодического контроля. При повреждении или износе уплотнений каретка теряет часть своей защитной функции, что может привести к ускоренному износу дорожек и шариков даже при наличии смазки.
Применяемость
Каретка HGW15CCZAHZZ применяется в узлах линейного перемещения, где требуется компактный типоразмер 15 мм, высокий запас по моментам и усиленная защита от загрязнений. Она подходит для небольших станков с ЧПУ, портальных систем, компактных роботов, автоматизированных линий и модулей позиционирования, работающих в условиях наличия пыли, стружки или других загрязнений.
- Компактные станки и портальные системы с направляющими HGR15 в загрязнённых зонах.
- Линейные модули для робототехники и манипуляторов, работающих рядом с зонами обработки.
- Позиционирующие столы и узлы, где жёсткость и защищённость дорожек одинаково важны.
- Линейные оси в оборудовании, где возможно попадание абразивных частиц и стружки.
- Системы, в которых использование фланцевой каретки с уплотнениями ZZ уменьшает риск простоя из‑за загрязнения узла.
Стоит обратить внимание
HGW15CCZAHZZ имеет смысл выбирать там, где загрязнённость среды действительно высока и стандартные каретки без дополнительного уплотнения быстро загрязняются. В более чистых условиях ZZ‑исполнение может быть избыточным и привести к ненужному усложнению обслуживания и увеличению стоимости узла.
