О товаре

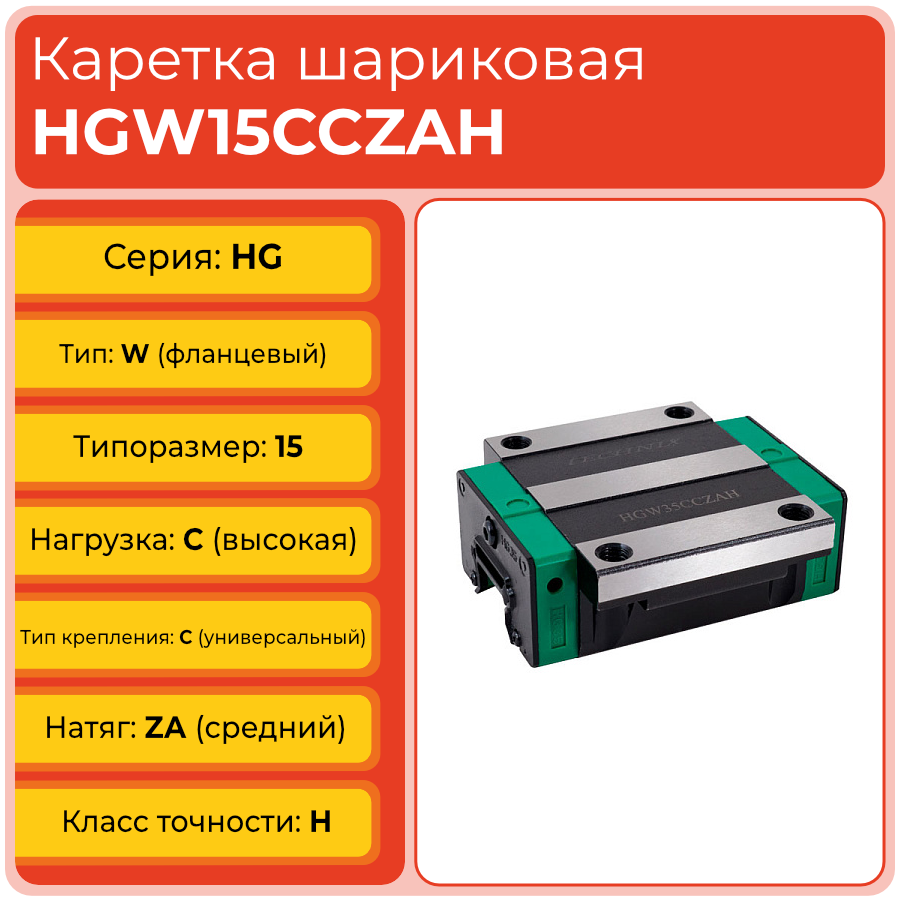

Линейная каретка HGW15CCZAH TECHNIX — фланцевая шариковая каретка серии HG высокой нагрузки для профильных направляющих типоразмера 15 мм (HGR15). Модель применяется в компактных системах линейного перемещения, где при небольших габаритах важны жёсткость, стабильность хода и высокая точность позиционирования.
HGW15CCZAH представляет собой широкий фланцевый блок стандартной длины с универсальным креплением и средним преднатягом. Четырёхрядная шариковая схема серии HG обеспечивает равномерное распределение нагрузки и устойчивую работу в разных направлениях, что особенно важно для компактных станочных и автоматизированных узлов.
Стоит обратить внимание
HGW15CCZAH — один из самых компактных представителей серии HGW, но при этом относится именно к линейке высокой нагрузки. Это делает модель удобной для небольших по размеру механизмов, где требуется более жёсткое решение по сравнению с лёгкими сериями направляющих.

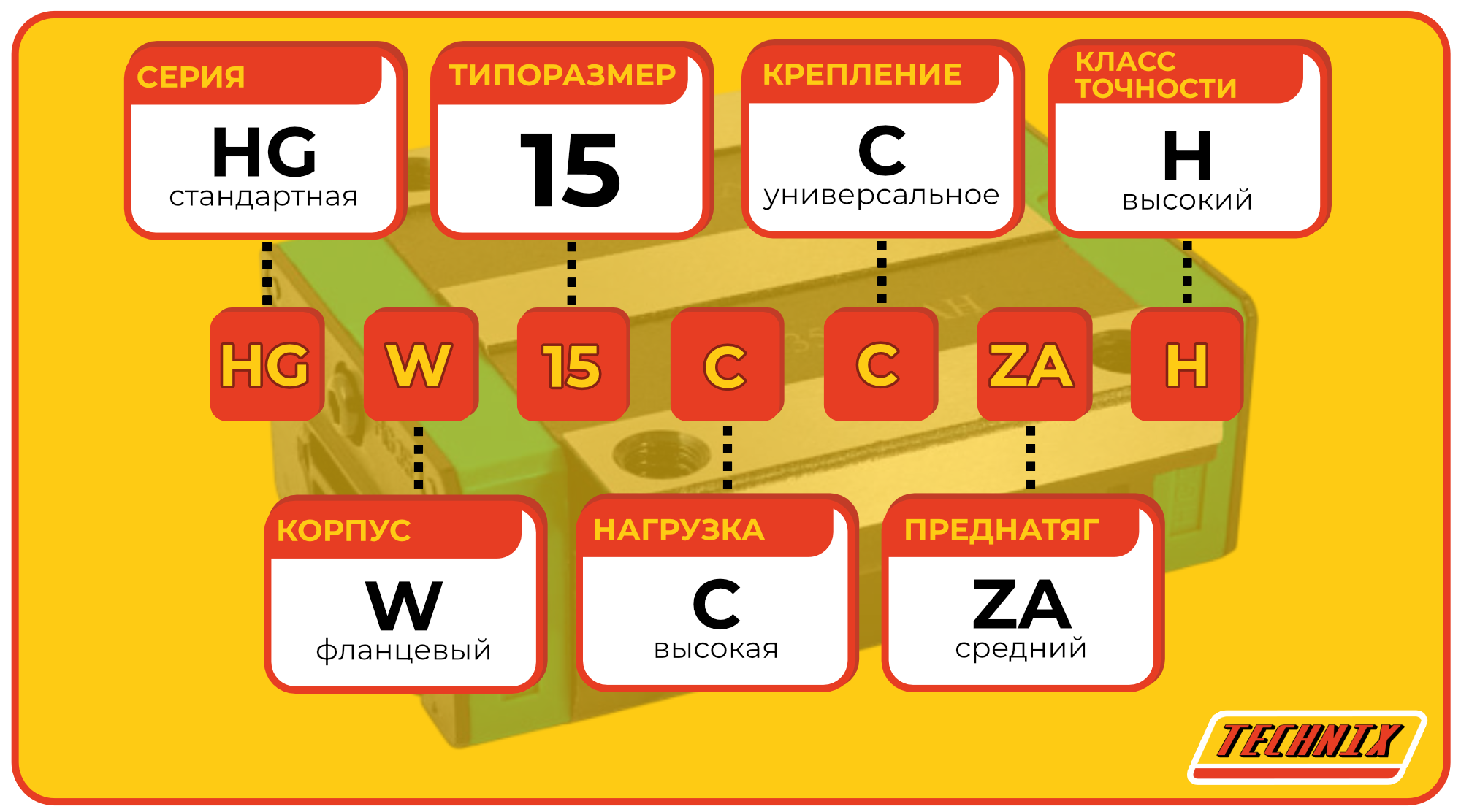

Расшифровка артикула
Обозначение HGW15CCZAH показывает ключевые параметры каретки: серию, форму корпуса, типоразмер, исполнение, способ крепления, преднатяг и класс точности. Такая расшифровка упрощает подбор как направляющей HGR15, так и совместимых аналогов.
- HG — серия шариковых линейных кареток высокой нагрузки.
- W — фланцевый тип корпуса с широкой опорной площадкой.
- 15 — типоразмер, соответствующий направляющим HGR15.
- C — стандартное исполнение по длине и нагрузочной группе.
- C — универсальное крепление, допускающее монтаж сверху и снизу.
- ZA — средний преднатяг для увеличения жёсткости узла.
- H — высокий класс точности.
Полное обозначение: HGW15CCZAH. При выборе необходимо учитывать весь артикул целиком, так как даже в рамках одного типоразмера различия по преднатягу и классу точности влияют на точность хода, усилие перемещения и ресурс узла.
Стоит обратить внимание
В малых типоразмерах особенно важно не путать каретки фланцевого и прямоугольного исполнения. Даже при одинаковом размере направляющей 15 мм схема крепления и монтажные размеры у таких блоков отличаются.
Конструкция и устройство

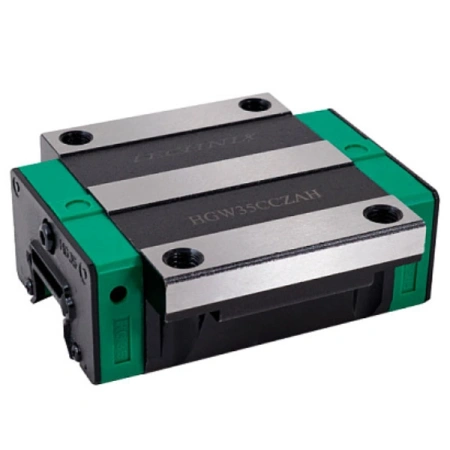

Каретка HGW15CCZAH имеет фланцевый корпус из закалённой стали и четырёхрядную шариковую систему качения с рециркуляцией. Такая конструкция обеспечивает высокую жёсткость, плавность хода и устойчивость к нагрузкам в разных направлениях даже в компактном типоразмере.
- Фланцевый корпус с широкой базой для удобного монтажа на плиту или платформу.
- Четыре ряда шариков для равномерного восприятия нагрузок по всем основным направлениям.
- Стандартное исполнение CC по длине корпуса.
- Универсальное крепление через монтажные отверстия корпуса.
- Смазочные каналы и возможность регулярного обслуживания без полной разборки узла.
Стоит обратить внимание
Несмотря на компактный размер, HGW15CCZAH чувствительна к качеству монтажа. Для стабильной работы необходимы ровные базовые поверхности, точная установка рельса и соблюдение рекомендованной схемы затяжки крепежа.

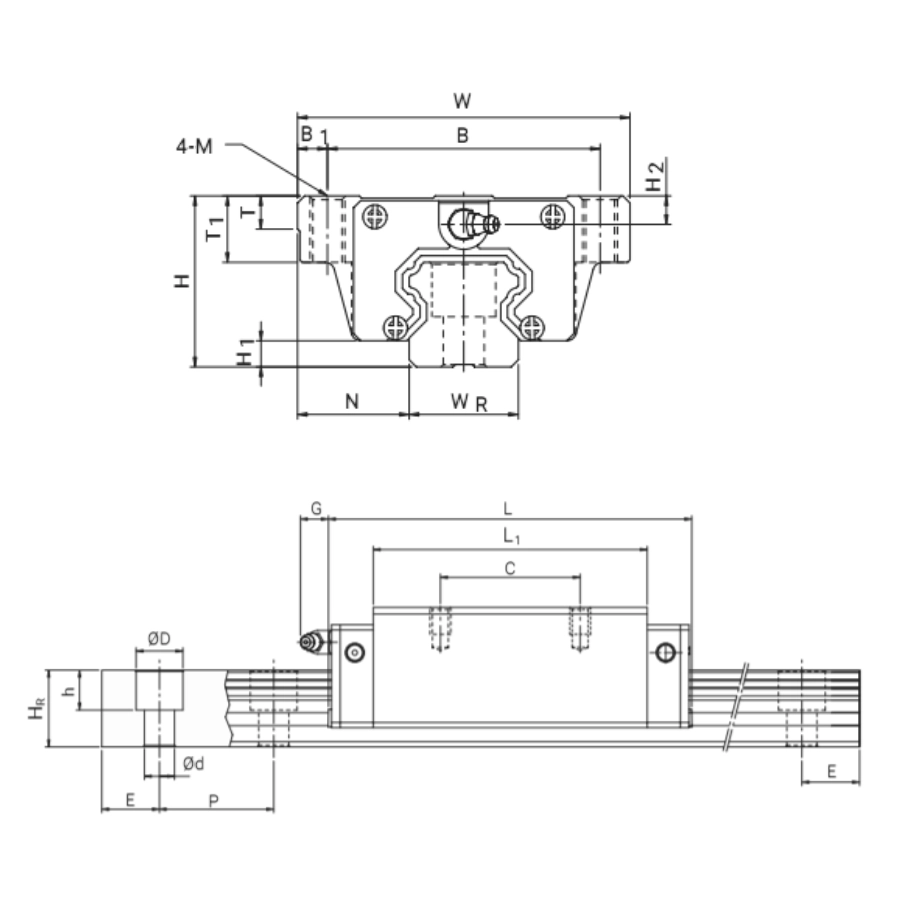

Размерный ряд фланцевых кареток HGW
Ниже приведён размерный ряд фланцевых кареток серии HGW. Текущий товар выделен.
Стоит обратить внимание
HGW15 — стартовый типоразмер в линейке фланцевых кареток HGW, который позволяет реализовать компактные линейные узлы без перехода к более крупным и тяжёлым решениям. Это особенно полезно в небольших автоматизированных устройствах и лёгких станках.
Технические параметры и условия эксплуатации

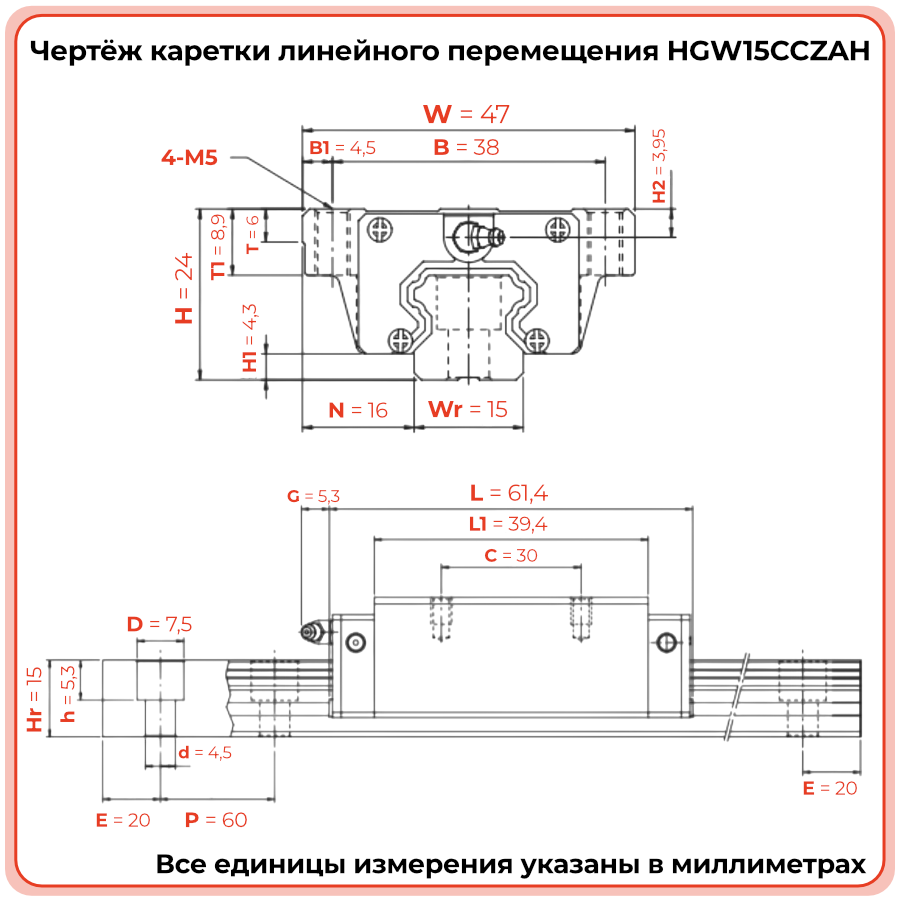

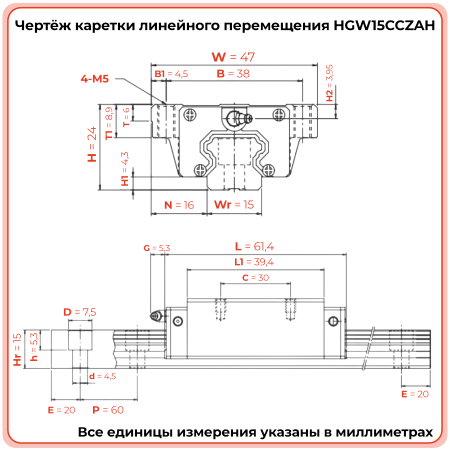

Каретка HGW15CCZAH рассчитана на работу по профильной направляющей HGR15 в точных и компактных линейных системах. Основные размеры: длина L — 61,4 мм, ширина W — 47 мм, высота H — 24 мм, межцентровые расстояния C — 30 мм и B — 38 мм. Для данного типоразмера характерны средний преднатяг ZA, высокий класс точности H, динамическая нагрузка порядка 14,7 кН и статическая нагрузка порядка 23,47 кН.
- Серия: HG, высокая нагрузка.
- Тип корпуса: W, фланцевый.
- Типоразмер: 15.
- Исполнение: CC, стандартная длина.
- Габариты: 61,4 × 47 × 24 мм.
- Межцентровые расстояния: C — 30 мм, B — 38 мм.
- Резьба крепления: M5.
- Преднатяг: ZA, средний.
- Класс точности: H, высокий.
- Динамическая нагрузка: около 14700 Н.
- Статическая нагрузка: около 23470 Н.
- Условия эксплуатации: точный монтаж, регулярная смазка, защита от загрязнений и контроль нагрузки в пределах расчётных значений.
Стоит обратить внимание
Для небольших кареток особенно важно соблюдать чистоту рабочей зоны и режим смазки. На компактных узлах загрязнения и недостаток смазки быстрее отражаются на плавности хода и ресурсе дорожек качения.
Применяемость
Каретка HGW15CCZAH применяется в компактных линейных механизмах, где требуется сочетание небольших размеров и высокой жёсткости. Наиболее часто её используют в малогабаритных станках, системах автоматизации и позиционирующих модулях.
- Компактные оси станков с ЧПУ и настольных обрабатывающих модулей.
- Линейные модули автоматизированных устройств и сборочных машин.
- Системы точного позиционирования с ограниченным монтажным пространством.
- Приводы подачи, перемещения инструмента и вспомогательных узлов.
- Лёгкие и средненагруженные промышленные механизмы, где нужна устойчивость к моментным нагрузкам.
Стоит обратить внимание
HGW15CCZAH хорошо подходит для компактных узлов, но при росте массы подвижной части или момента нагрузки стоит заранее оценить переход на типоразмер 20. Это позволит увеличить ресурс и снизить риск перегрузки направляющей системы.
Аналоги
Линейная каретка HGW15CCZAH имеет типовое исполнение серии HGW15 и может сопоставляться с аналогами других производителей при обязательной сверке геометрии, преднатяга и класса точности.
При подборе аналога для HGW15CCZAH необходимо учитывать не только типоразмер 15, но и высоту блока, схему крепления, преднатяг и класс точности. Даже небольшие отклонения в компактных узлах могут заметно повлиять на точность перемещения.
Стоит обратить внимание
В компактных линейных системах несовпадение по высоте каретки или усилию преднатяга чаще приводит к проблемам с плавностью хода, чем в более массивных узлах. Поэтому замену на аналог лучше выполнять только после проверки каталожных размеров.
Часто задаваемые вопросы
- Чем HGW15CCZAH отличается от HGH15CAZAH?
HGW15CCZAH — это фланцевая каретка с широкой базой крепления, а HGH15CAZAH — прямоугольная каретка. Основное отличие заключается в форме корпуса, способе монтажа и компоновочных возможностях. - С какой направляющей работает HGW15CCZAH?
Каретка рассчитана на совместную работу с профильной направляющей HGR15 соответствующей серии и точностного класса. - Подходит ли эта каретка для высокоточных механизмов?
Да, исполнение с классом точности H и преднатягом ZA подходит для точных линейных узлов при условии корректного монтажа и соблюдения требований к базовым поверхностям. - Нужно ли регулярно смазывать каретку?
Да, регулярная смазка обязательна для сохранения ресурса, плавности хода и защиты дорожек качения от ускоренного износа. - Когда требуется замена HGW15CCZAH?
Признаками замены являются рост люфта, появление шума, рывков при движении, ухудшение точности позиционирования и заметный износ рабочих поверхностей.
Стоит обратить внимание
Для небольших кареток особенно полезен профилактический контроль по наработке и состоянию смазки. Это помогает предупредить потерю точности ещё до появления выраженного люфта или шума.
