Линейная каретка HGL15CAZAH TECHNIX — низкопрофильная бесфланцевая шариковая каретка серии HG для профильных направляющих типоразмера 15. Компактная высота и стандартная ширина делают её удобным решением для систем линейного перемещения, где критичны уменьшенные габариты, плавность хода и точность позиционирования.
HGL15CAZAH работает в паре с низкопрофильными направляющими HGL15 и формирует жёсткий, но компактный узел линейного перемещения. Исполнение C по возможной нагрузке, средний преднатяг ZA и высокий класс точности H обеспечивают плавный, повторяемый ход с минимальным люфтом, что важно для лёгких и средненагруженных промышленных модулей, компактных осей станков и автоматизированных устройств.
Стоит обратить внимание
Серия HGL — это низкопрофильное исполнение HG. При выборе между HGL15CAZAH и стандартными блочными каретками HGH важно учитывать не только нагрузку, но и требования к высоте узла: HGL лучше подходит там, где критичны компактность и снижение центра тяжести конструкции.
Расшифровка артикула
Обозначение HGL15CAZAH отражает серию низкопрофильных направляющих, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Расшифровка артикула позволяет сопоставить каретку с задачей и подобрать подходящую модификацию или аналог.
- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- L — низкий, блочный форм‑фактор каретки (низкопрофильный корпус без фланца).
- 15 — типоразмер для направляющих шириной 15 мм.
- C — исполнение по возможной нагрузке: высокая грузоподъёмность.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, ориентированный на высокую точность и уменьшенный люфт.
- H — высокий класс точности.
Полное обозначение: HGL15CAZAH TECHNIX. Обозначение HGL указывает именно на низкопрофильную серию HG, а сочетание CAZAH фиксирует исполнение по нагрузке, верхнее крепление, средний преднатяг и класс точности H.
Стоит обратить внимание
В обозначении HGL15CAZAH буква L отличает низкопрофильную каретку от стандартной HGH. Если в узле уже используются рельсы серии HGL, установка каретки другой серии HG не обеспечит корректной геометрии и сопряжения.
Конструкция и устройство

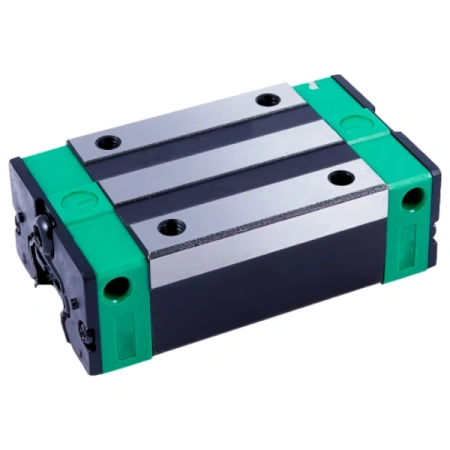

Каретка HGL15CAZAH TECHNIX выполнена в виде низкого прямоугольного бесфланцевого шарикового блока для профильных направляющих HGL типоразмера 15. Корпус из закалённой стали со шлифованными дорожками качения обеспечивает стабильный контакт с рельсом, а четырёхточечный контакт шариков с профилированной дорожкой даёт равномерное распределение нагрузок и плавный ход. Верхнее крепление A через резьбовые отверстия позволяет жёстко фиксировать каретку на платформе при минимальной высоте узла.
- Низкопрофильный блочный корпус L для компактных систем.
- Четырёхточечный контакт шариков с профилированными дорожками качения.
- Исполнение C по возможной нагрузке для стандартной высокой грузоподъёмности.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Фиксатор шариков предотвращает их выпадение при снятии каретки с рельса.
Стоит обратить внимание
Низкая высота HGL15CAZAH по сравнению с блочными каретками того же типоразмера позволяет уменьшить общую высоту узла и снизить рычаги, действующие на конструкцию. Это особенно полезно в оборудовании с ограниченным монтажным пространством и высокими требованиями к жёсткости.
Размерный ряд низкопрофильных кареток HGL
Ниже приведён размерный ряд низкопрофильных линейных кареток серии HGL TECHNIX по вашей таблице свойств. Текущий товар выделен.
Стоит обратить внимание
Размерный ряд HGL построен по тем же принципам, что и блочные каретки HG: типоразмер, длина, ширина, высота, межцентровые расстояния и тип крепления остаются ключевыми параметрами подбора. Низкий профиль меняет только геометрию корпуса, а не логику компоновки размерного ряда.
