О товаре

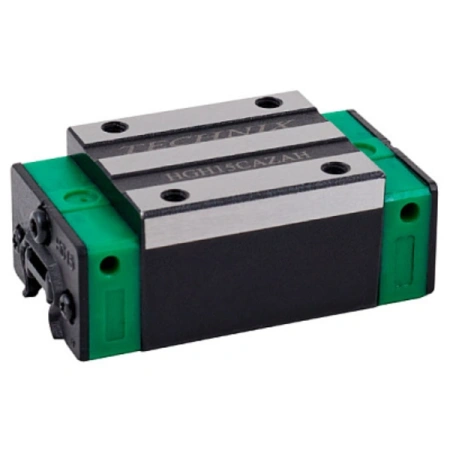

Линейная каретка HGH65CAZAH TECHNIX — шариковая каретка серии HG высокой грузоподъёмности для профильных направляющих типоразмера 65. Это крупный блок линейного перемещения, рассчитанный на работу с максимально массивными узлами, высокими статическими и динамическими нагрузками и повышенными требованиями к жёсткости и ресурсу.
HGH65CAZAH применяется совместно с направляющими HGR65 и формирует жёсткий опорный узел для тяжёлых осей станков, портальных комплексов, прессового и другого силового оборудования. Исполнение C по возможной нагрузке, средний преднатяг ZA и высокий класс точности H обеспечивают стабильный, повторяемый ход с минимальным люфтом, что критично для точного позиционирования при больших усилиях, моментах и циклических режимах работы.
Стоит обратить внимание
HGH65CAZAH относится к высоконагружаемому исполнению для одного из самых крупных типоразмеров в линейке HG. При верном выборе уровня нагрузки и натяга на этапе проектирования эта каретка позволяет избежать избыточного усложнения конструкции и сохранить запас по ресурсу узла.

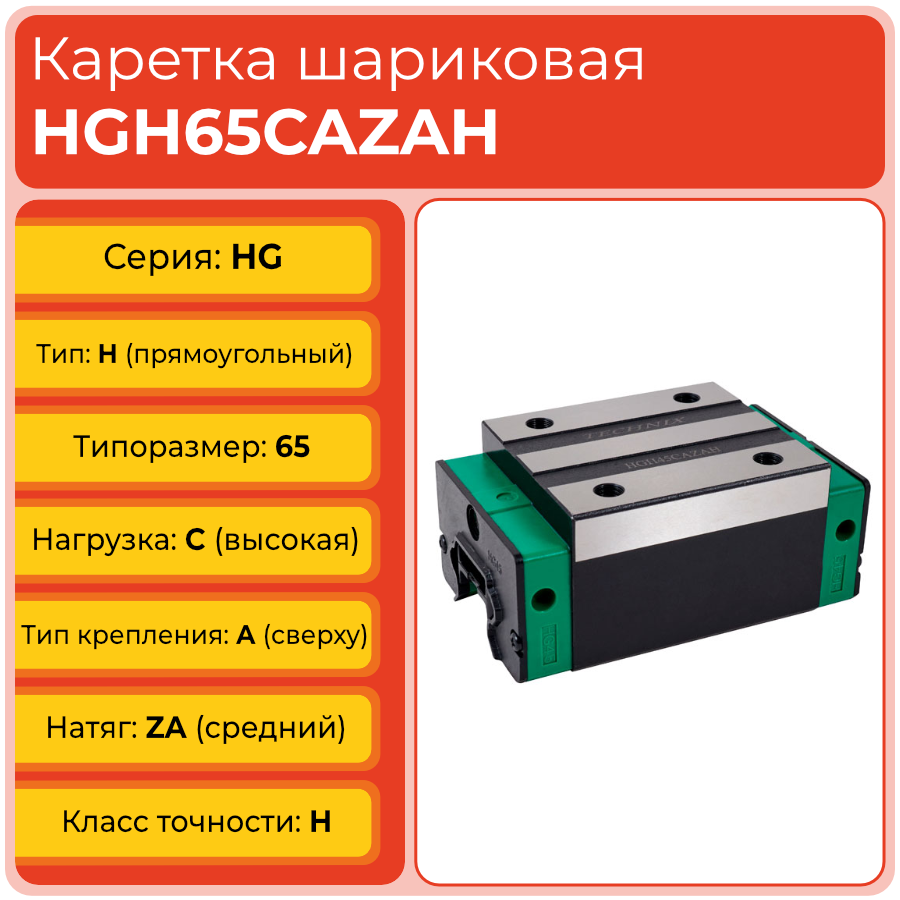

Расшифровка артикула
Обозначение HGH65CAZAH отражает серию направляющих, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Корректная расшифровка артикула помогает сопоставить каретку с требованиями проекта и подобрать подходящий аналог.
- HG — серия HG шариковых линейных направляющих высокой грузоподъёмности.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 65 — типоразмер для направляющих шириной 65 мм.
- C — исполнение по возможной нагрузке: высокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий ход и сниженный люфт.
- H — высокий класс точности.
Полное обозначение: HGH65CAZAH. В кросс‑подборе важно учитывать, что в этой конфигурации сочетаются крупный типоразмер 65, высокий корпус H, исполнение C по нагрузке и преднатяг ZA в классе точности H.
Стоит обратить внимание
В обозначении присутствуют буквы C и H с разным смыслом: C характеризует уровень возможной нагрузки, а заключительная H — класс точности. Для корректного сопоставления с аналогами других брендов это отличие необходимо учитывать отдельно.
Конструкция и устройство

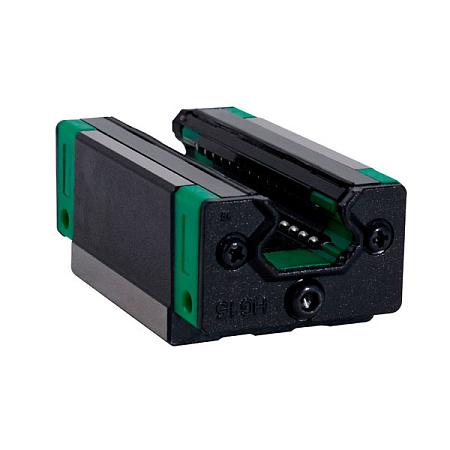

Каретка HGH65CAZAH представляет собой высокий прямоугольный шариковый блок бесфланцевого типа для профильных направляющих серии HG типоразмера 65. Корпус из закалённой стали со шлифованными дорожками качения обеспечивает надёжный контакт с рельсом, а четырёхрядная схема расположения шариков и специальный профиль дорожки дают большой контакт с элементами качения и равномерное распределение нагрузок во всех направлениях. Верхний тип крепления через резьбовые отверстия монтажной площадки облегчает интеграцию каретки в тяжёлые линейные модули и силовые узлы.
- Высокий корпус H с прямоугольной геометрией и повышенной жёсткостью.
- Четырёхрядная шариковая система качения с полукруглым профилем дорожек.
- Исполнение C по возможной нагрузке для тяжёлых режимов работы.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Совместимость по посадочным размерам с направляющими HGR65 и каретками HG H типоразмера 65.
Стоит обратить внимание
Четырёхрядная конструкция HG и профиль дорожки качения позволяют каретке HGH65CAZAH выдерживать значительные нагрузки в радиальном и боковых направлениях. Это важно при проектировании узлов с комбинированными нагрузками и моментами.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) от типоразмера 15 до 65. Текущий товар выделен.
Стоит обратить внимание
Для типоразмера 65 любая ошибка в выборе исполнения по нагрузке и натягу даёт больше последствий, чем для меньших размеров. При расчёте узла стоит заранее закладывать требуемый запас по усилиям и моментам, а не ориентироваться только на минимально достаточные значения.
Технические параметры и условия эксплуатации

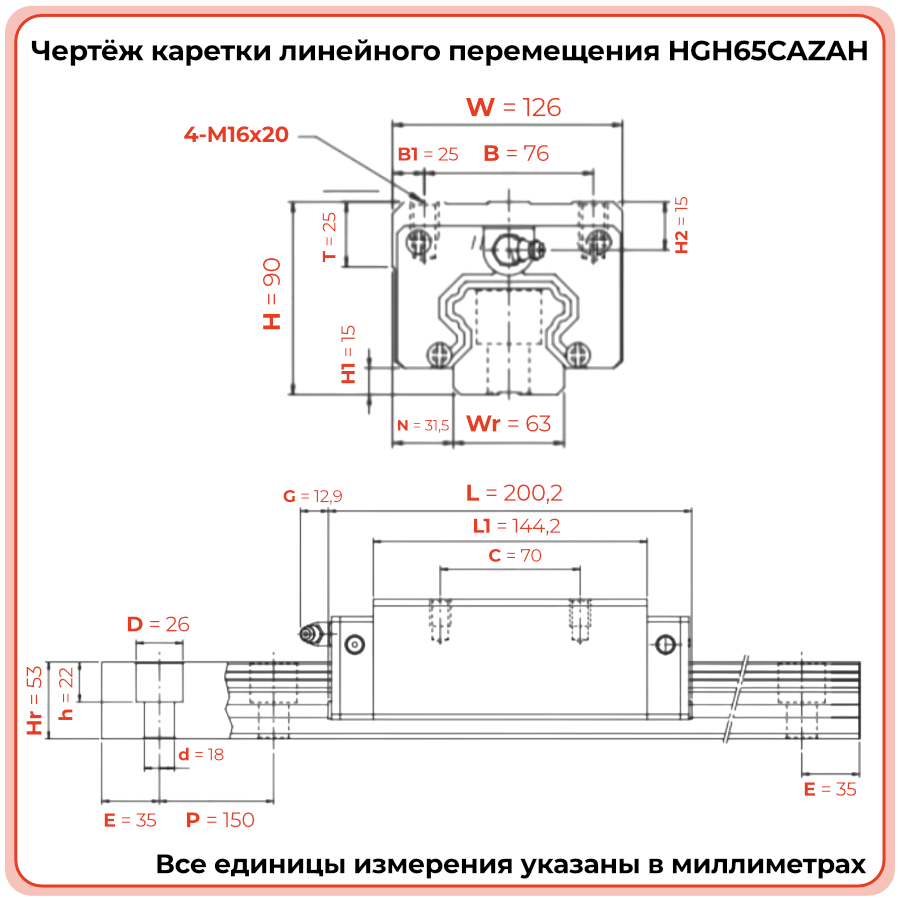

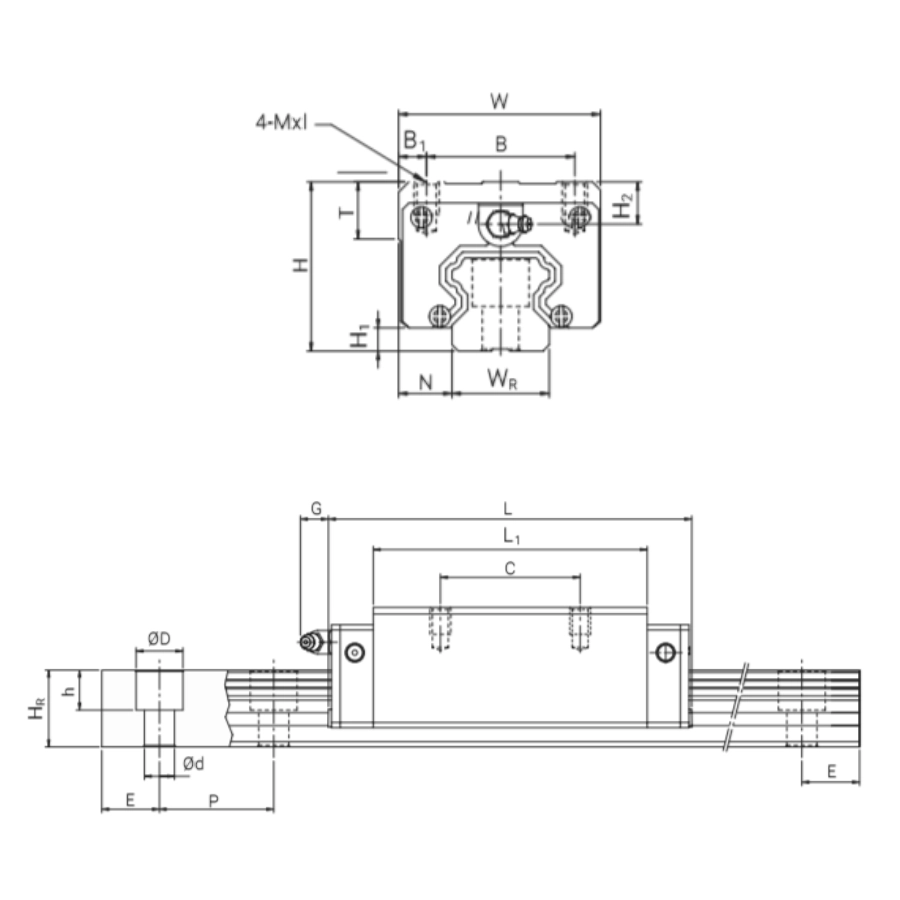

Линейная каретка HGH65CAZAH TECHNIX рассчитана на работу с направляющими HGR65 в узлах с высокими нагрузками и крупногабаритными узлами. Габариты каретки: длина около 200,2 мм, ширина 126 мм, высота 90 мм; межцентровое расстояние крепёжных отверстий C — 70 мм, B — 76 мм, тип крепления — A, сверху. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий ход, минимальный люфт и устойчивость к значительным статическим и динамическим нагрузкам при длительном ресурсе.
- Серия: HG, грузоподъёмные шариковые направляющие.
- Тип корпуса: H, высокий прямоугольный блок без фланца.
- Типоразмер направляющей: 65.
- Габариты каретки: L ≈ 200,2 мм; W 126,0 мм; H 90,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 70,0 мм; B 76,0 мм.
- Тип крепления: A, сверху.
- Для реализации заявленных характеристик необходим точный монтаж на совместимый рельс, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль соответствия фактических нагрузок расчётным значениям.
Стоит обратить внимание
При крупном типоразмере 65 любые перекосы при монтаже усиливаются за счёт больших плеч нагрузок. Правильная подготовка посадочных поверхностей и точная геометрия узла особенно важны для сохранения ресурса и точности работы HGH65CAZAH.
Применяемость
Каретка HGH65CAZAH TECHNIX применяется в узлах линейного перемещения, где типоразмер 65 и высокая грузоподъёмность необходимы для работы с крупногабаритными узлами и максимально высокими нагрузками. Модель используют в тяжёлых станках с ЧПУ, мощных портальных и прессовых комплексах, силовом технологическом оборудовании и автоматизированных линиях, где жёсткость, точность и ресурс узла линейного перемещения напрямую влияют на надёжность всей системы.
- Тяжёлые обрабатывающие центры и станки с ЧПУ по металлу.
- Крупные портальные комплексы и системы позиционирования.
- Прессовое и силовое технологическое оборудование.
- Высоконагруженные линейные модули подачи и перемещения.
- Автоматизированные линии, где запас по нагрузке и моментам является ключевым параметром проектирования.
Стоит обратить внимание
При выборе между HGH65CAZAH и усиленными исполнениями (например, HAZAH) необходимо учитывать не только максимальные нагрузки, но и характер работы: наличие ударных воздействий, высокую вибрацию, частые пуски и остановы. В ряде случаев усиленный блок оправдан уже на стадии проекта.
Часто задаваемые вопросы
- Когда имеет смысл переходить на типоразмер 65?
Если расчётные нагрузки, моменты и требования к ресурсу выходят за рамки возможностей типоразмеров 55 и 45, имеет смысл закладывать направляющие и каретки типоразмера 65, чтобы обеспечить достаточный запас по жёсткости. - Можно ли заменить каретку другого бренда на HGH65CAZAH без изменения конструкции узла?
При совпадении серии HG, типоразмера 65, габаритов, межцентровых расстояний и параметров крепёжных отверстий такая замена возможна. Перед принятием решения необходимо сверить присоединительные размеры и характеристики нагрузки по каталогу. - Как преднатяг ZA влияет на работу крупного узла?
Средний преднатяг уменьшает люфт и повышает жёсткость системы, что улучшает точность позиционирования. Для крупного типоразмера 65 это особенно важно при комбинированных нагрузках и больших моментах, но требует учёта при выборе привода. - Нужно ли менять направляющую при переходе на HGH65CAZAH?
Если существующая направляющая HGR65 соответствует требованиям по геометрии и состоянию дорожек качения, её можно сохранить. При заметном износе, повреждениях или коррозии рекомендуется менять комплект целиком. - Подходит ли HGH65CAZAH для модернизации узлов с недостаточным запасом по нагрузке?
Да, при совпадении посадочных размеров каретка HGH65CAZAH может использоваться для усиления существующих узлов, изначально рассчитанных на менее жёсткие исполнения, при условии, что вся конструкция выдержит новые режимы работы.
Стоит обратить внимание
Перед модернизацией узла под HGH65CAZAH рекомендуется пересчитать нагрузки, проверить состояние направляющих, крепежа и опорных поверхностей, а также оценить влияние увеличения габаритов и массы на динамику системы и работоспособность привода.
