О товаре
Линейная каретка HGH55CAZAH TECHNIX — шариковая каретка серии HG высокой грузоподъёмности для профильных направляющих типоразмера 55. Это крупный опорный блок для систем линейного перемещения, рассчитанный на работу с массивными узлами, высокими статическими и динамическими нагрузками и повышенными требованиями к жёсткости.
HGH55CAZAH применяется совместно с направляющими HGR55 и формирует жёсткий опорный узел для тяжёлых осей станков, портальных систем и силовых технологических установок. Исполнение C по возможной нагрузке, средний преднатяг ZA и высокий класс точности H обеспечивают стабильный, повторяемый ход с минимальным люфтом, что важно для прецизионного позиционирования при больших усилиях и моментах.
Стоит обратить внимание
HGH55CAZAH относится к высоконагружаемому исполнению для максимального типоразмера 55 в линейке HG. При грамотном расчёте нагрузок и жёсткости конструкции такая каретка позволяет отказаться от избыточного усложнения кинематики и дополнительного увеличения числа опорных элементов.

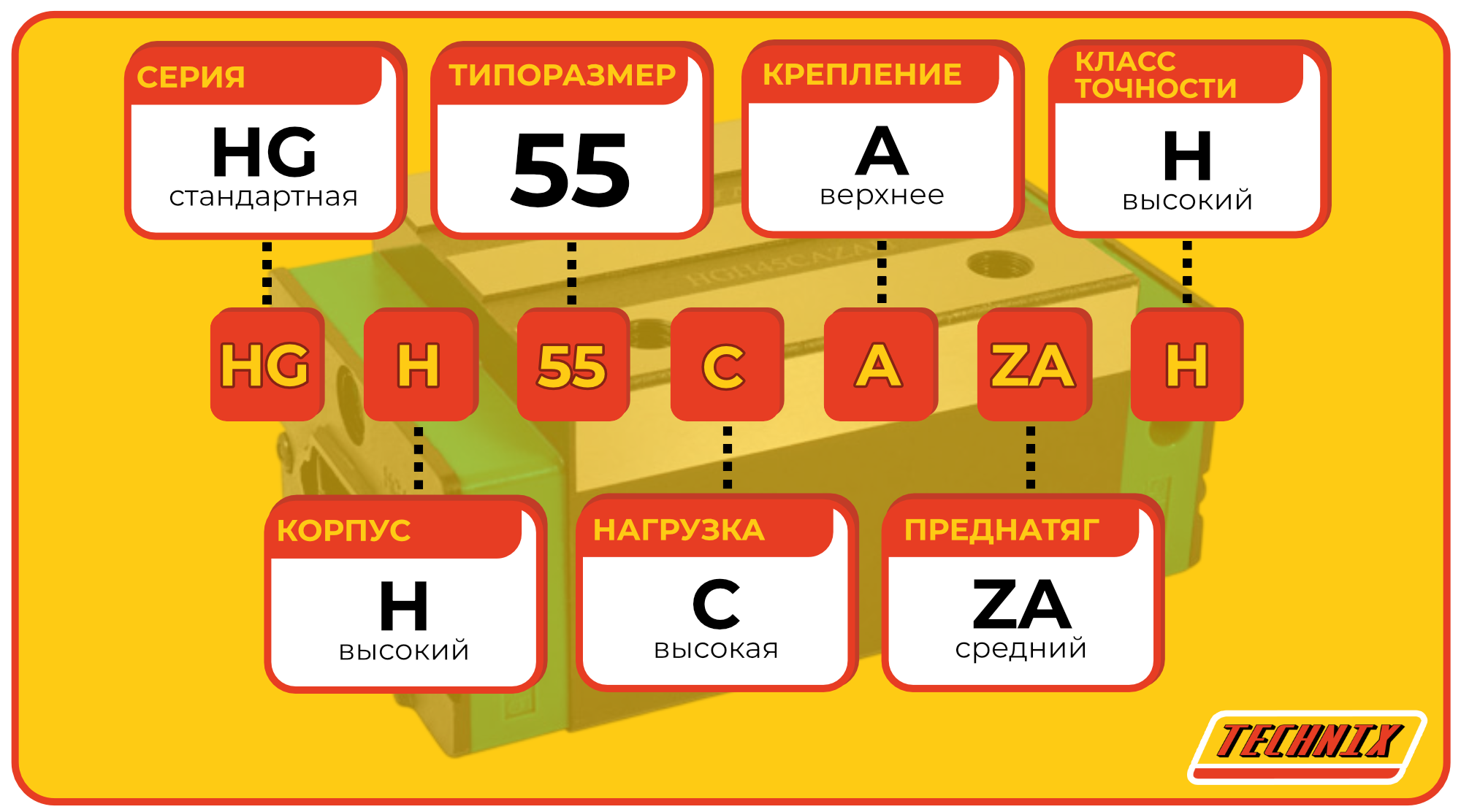

Расшифровка артикула
Обозначение HGH55CAZAH содержит информацию о серии, типе корпуса, типоразмере, уровне нагрузки, способе крепления, преднатяге и классе точности. Корректная расшифровка позволяет быстро оценить возможности каретки и область её применения.
- HG — серия HG шариковых линейных направляющих грузоподъёмного типа.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 55 — типоразмер для направляющих шириной 55 мм.
- C — исполнение по возможной нагрузке: высокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий ход и уменьшенный люфт.
- H — высокий класс точности.
Полное обозначение: HGH55CAZAH. При кросс‑подборе важно учитывать, что исполнение C ориентировано на высокие нагрузки, а типоразмер 55 — на работу с крупными направляющими и массивными узлами.
Стоит обратить внимание
В обозначении присутствуют буквы C и H с разной ролью: C описывает уровень возможной нагрузки, а конечная H — класс точности. При сопоставлении с аналогами других брендов это различие необходимо учитывать.
Конструкция и устройство

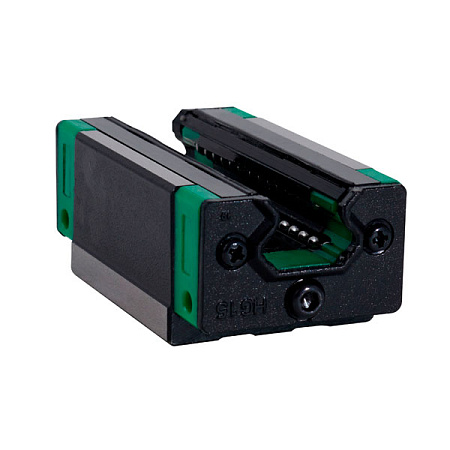

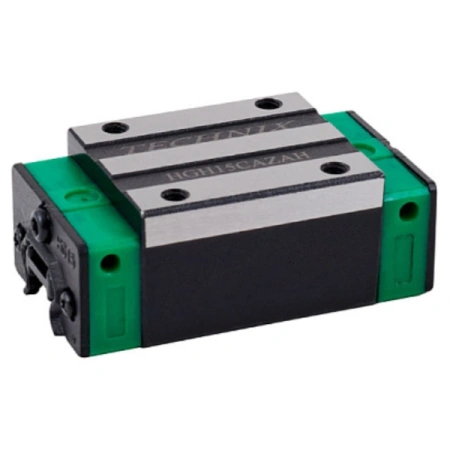

Каретка HGH55CAZAH TECHNIX представляет собой высокий прямоугольный шариковый блок бесфланцевого типа для профильных направляющих серии HG типоразмера 55. Корпус из закалённой стали со шлифованными дорожками качения обеспечивает надёжный контакт с рельсом, а четырёхрядная схема расположения шариков даёт равномерное распределение нагрузок во всех направлениях. Верхний тип крепления через резьбовые отверстия монтажной площадки упрощает интеграцию каретки в тяжёлые линейные модули и силовые узлы.
- Высокий корпус H с прямоугольной геометрией и повышенной жёсткостью.
- Четырёхрядная шариковая система качения для устойчивого восприятия больших нагрузок.
- Исполнение C по возможной нагрузке, ориентированное на тяжёлые режимы работы.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Совместимость по посадочным размерам с направляющими HGR55 и каретками HG H типоразмера 55.
Стоит обратить внимание
HGH55CAZAH — крупный блок с высотой порядка 80 мм и длиной около 166,7 мм. При проектировании узла важно учитывать не только допустимую нагрузку, но и габариты, чтобы избежать конфликтов с соседними элементами конструкции.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
HGH55CAZAH — каретка для самого крупного типоразмера в линейке HG. Если проект уже изначально требует 55‑ю направляющую, правильный выбор исполнения по нагрузке и натягу на этом этапе сильно влияет на ресурс всей системы.
Технические параметры и условия эксплуатации

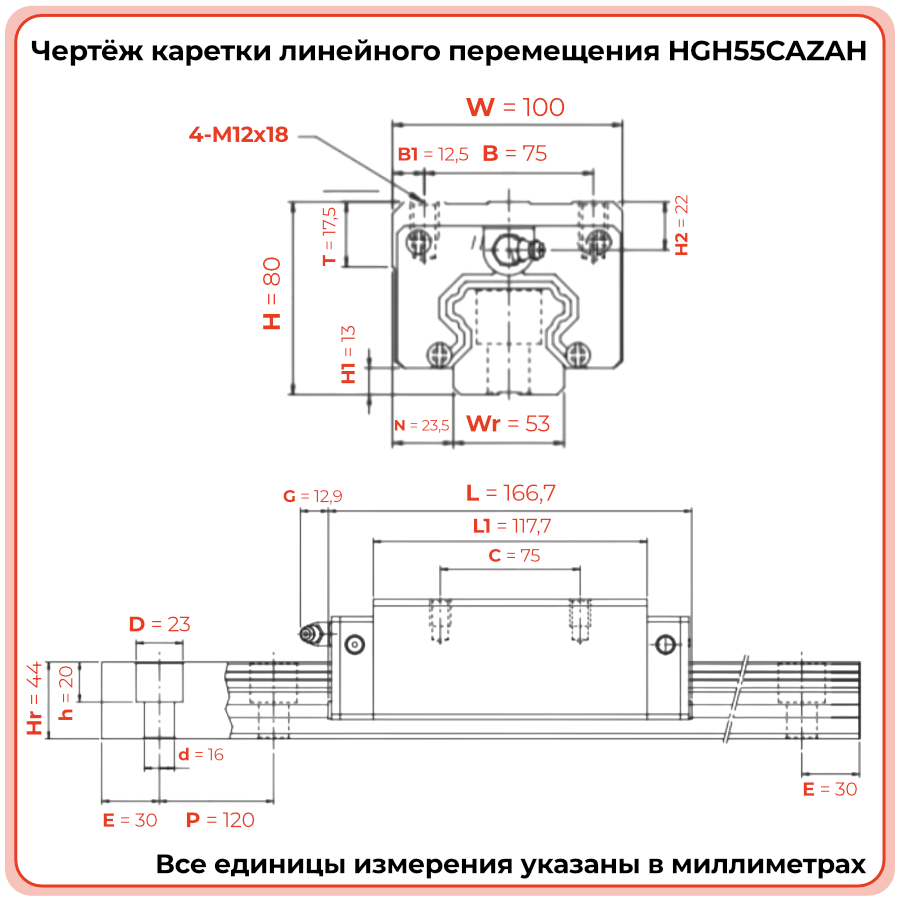

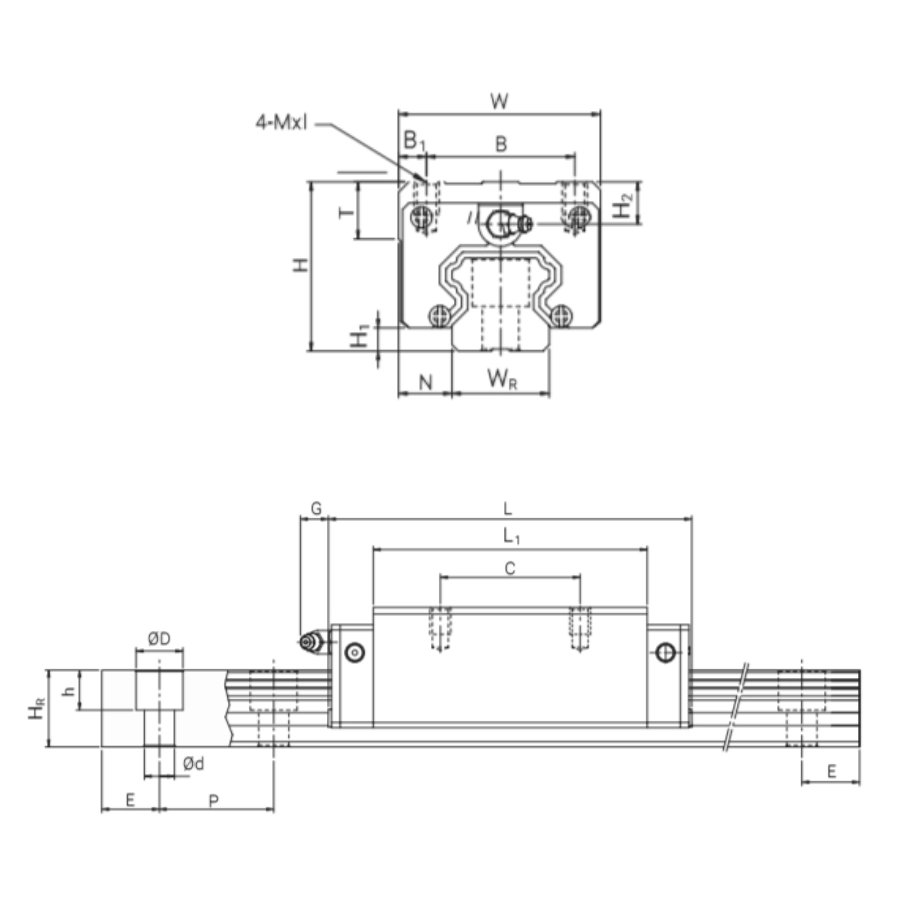

Линейная каретка HGH55CAZAH TECHNIX рассчитана на работу в составе направляющих HGR55 в узлах с высокими нагрузками. Габариты каретки составляют 166,7×100×80 мм, межцентровые расстояния крепёжных отверстий C и B — по 75 мм, тип крепления — A, сверху. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий ход, уменьшенный люфт и устойчивость к значительным статическим и динамическим нагрузкам при длительном ресурсе эксплуатации.

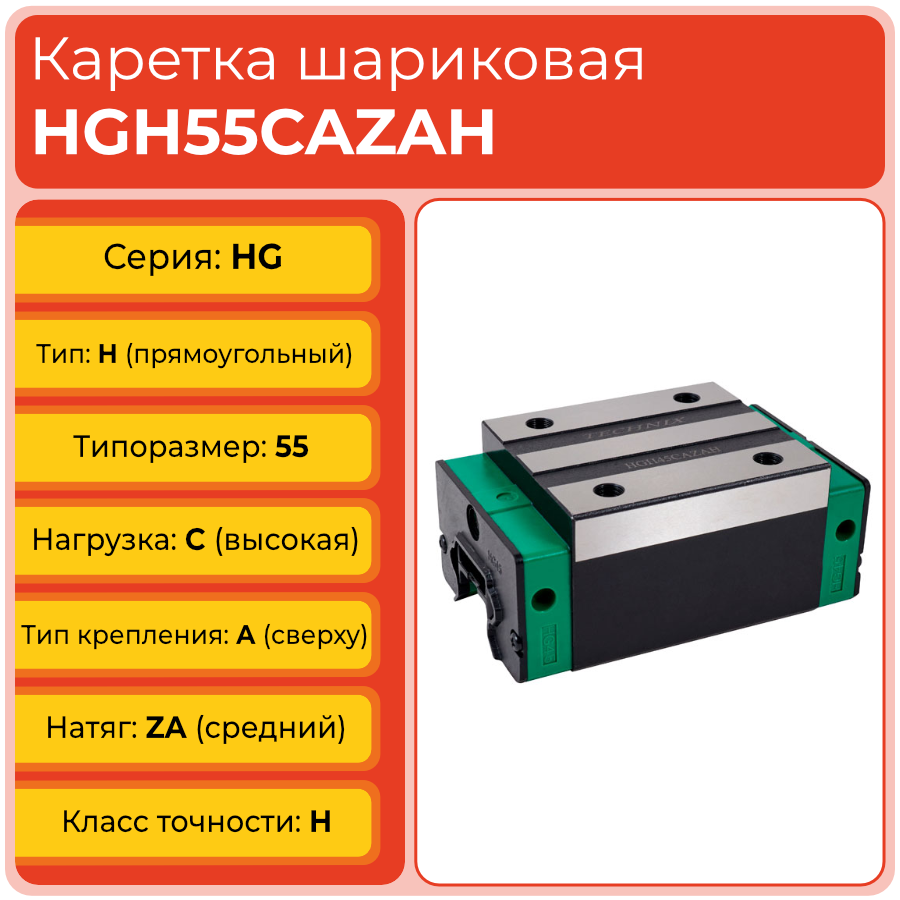

- Серия: HG, грузоподъёмные линейные направляющие.
- Тип корпуса: H, высокий прямоугольный блок без фланца.
- Типоразмер направляющей: 55.
- Габариты каретки: L 166,7 мм; W 100,0 мм; H 80,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 75,0 мм; B 75,0 мм.
- Тип крепления: A, сверху.
- Для достижения заявленных характеристик необходим точный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль соответствия фактических нагрузок расчётным значениям.
Стоит обратить внимание
Для типоразмера 55 любые ошибки монтажа и несоответствие посадочных размеров сильнее отражаются на ресурсе и точности, чем у меньших типоразмеров. Корректная установка и обслуживание HGH55CAZAH критичны для долгой работы узла.
Применяемость
Каретка HGH55CAZAH применяется в узлах линейного перемещения, где типоразмер 55 и высокая грузоподъёмность необходимы для работы с крупногабаритными узлами и большими усилиями. Модель используют в тяжёлых станках с ЧПУ, мощных портальных комплексах, прессовом и другом силовом оборудовании, а также в автоматизированных линиях, где жёсткость и ресурс узла напрямую влияют на надёжность всей системы.
- Тяжёлые станки с ЧПУ и обрабатывающие центры по металлу.
- Портальные системы с высокой массой портала и исполнительных механизмов.
- Прессовое и силовое технологическое оборудование.
- Высоконагруженные линейные модули подачи и позиционирования.
- Автоматизированные линии, где запас по нагрузке и моментам является ключевым параметром проектирования.
Стоит обратить внимание
При выборе между HGH55CAZAH и усиленными исполнениями (например, HAZAH) стоит исходить из расчётных моментов и режимов работы. В ряде задач базовое высоконагружаемое исполнение CAZAH достаточно, но при ударных нагрузках, высокой вибрации и предельных усилиях лучше сразу закладывать усиленный блок.
Часто задаваемые вопросы
- Когда имеет смысл переходить на типоразмер 55?
Если расчётные нагрузки, моменты и требуемый ресурс превышают возможности типоразмеров 45 и 35, рационально закладывать направляющие и каретки типоразмера 55, чтобы обеспечить достаточный запас по жёсткости и грузоподъёмности. - Можно ли заменить каретку другого бренда на HGH55CAZAH без изменения конструкции узла?
При совпадении серии HG, типоразмера 55, габаритов, межцентровых расстояний и параметров крепёжных отверстий замена возможна. Перед принятием решения необходимо сверить присоединительные размеры и характеристики нагрузки по каталогу. - Как влияет преднатяг ZA на работу узла большого типоразмера?
Средний преднатяг уменьшает люфт и повышает жёсткость системы, что улучшает точность позиционирования. При крупном типоразмере 55 это особенно важно для сохранения стабильности движения при больших нагрузках, но требует учёта при выборе привода. - Нужно ли менять направляющую при переходе на HGH55CAZAH?
Если существующая направляющая HGR55 соответствует требованиям по геометрии и состоянию дорожек, её можно сохранить. При заметном износе, повреждениях или коррозии лучше заменять комплект целиком. - Подходит ли HGH55CAZAH для модернизации узлов с недостаточным запасом по нагрузке?
Да, при совпадении посадочных размеров каретка HGH55CAZAH может быть использована для усиления существующих узлов, изначально рассчитанных на менее жёсткое исполнение, при условии, что вся конструкция выдержит новые режимы работы.
Стоит обратить внимание
Перед модернизацией под HGH55CAZAH рекомендуется пересчитать нагрузки, проверить состояние направляющих и крепежа, оценить влияние увеличения жёсткости и массы на динамику системы и подобрать соответствующий привод, чтобы сохранить ресурс и точность узла.
