О товаре

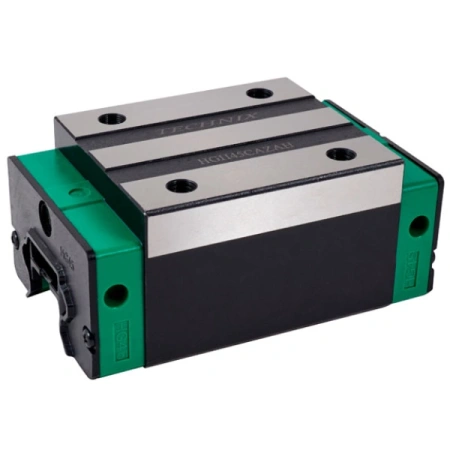

Линейная каретка HGH45CAZAH TECHNIX — шариковая каретка серии HG высокой грузоподъёмности для профильных направляющих типоразмера 45. Модель предназначена для узлов линейного перемещения, где требуется значительный запас по несущей способности и жёсткости при работе с крупными массами и моментами.
HGH45CAZAH устанавливается на направляющие HGR45 и формирует жёсткий опорный блок для тяжёлых осей станков, портальных систем и промышленных модулей. Исполнение C по возможной нагрузке, средний преднатяг ZA и высокий класс точности H обеспечивают устойчивый, повторяемый ход с минимальным люфтом, что критично для прецизионных систем позиционирования в оборудовании с высокой нагрузкой.
Стоит обратить внимание
HGH45CAZAH относится к базовому высоконагружаемому исполнению для типоразмера 45. При корректном расчёте нагрузок и жёсткости конструкции эта каретка часто решает задачи тяжёлых осей без необходимости сразу переходить на усиленные модификации или увеличивать типоразмер направляющих.

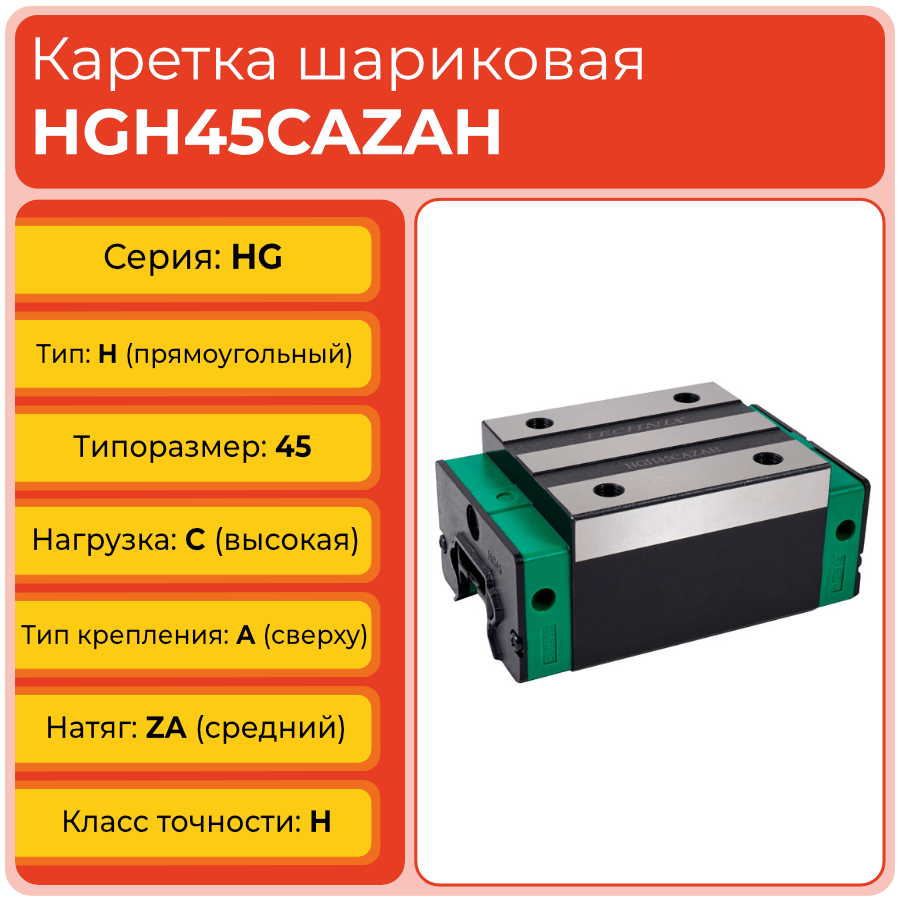

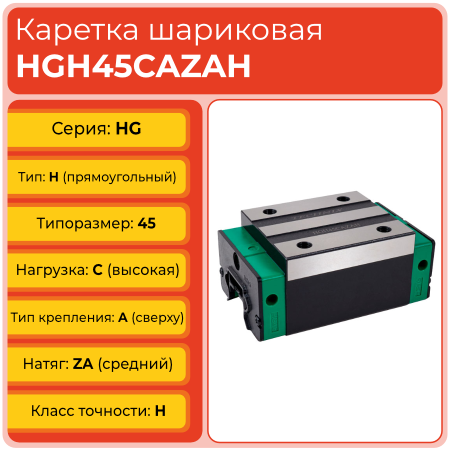

Расшифровка артикула
Обозначение HGH45CAZAH содержит ключевую информацию о серии, типе корпуса, типоразмере, уровне нагрузки, способе крепления, преднатяге и классе точности. Расшифровка артикула помогает быстро оценить область применения каретки и подобрать подходящий аналог или модификацию.
- HG — серия HG шариковых линейных направляющих высокой грузоподъёмности.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 45 — типоразмер для направляющих шириной 45 мм.
- C — исполнение по возможной нагрузке: высокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий ход и уменьшенный люфт.
- H — высокий класс точности.
Полное обозначение: HGH45CAZAH. При выборе и сопоставлении важно учитывать, что типоразмер 45 относится к крупным направляющим, а исполнение C и преднатяг ZA ориентированы на работу в высоконагруженных узлах.
Стоит обратить внимание
В обозначении присутствуют буквы C и H с разным смыслом: C характеризует уровень возможной нагрузки, а конечная H — класс точности. При кросс‑подборе с другими производителями это различие важно, чтобы корректно сопоставить исполнение.
Конструкция и устройство

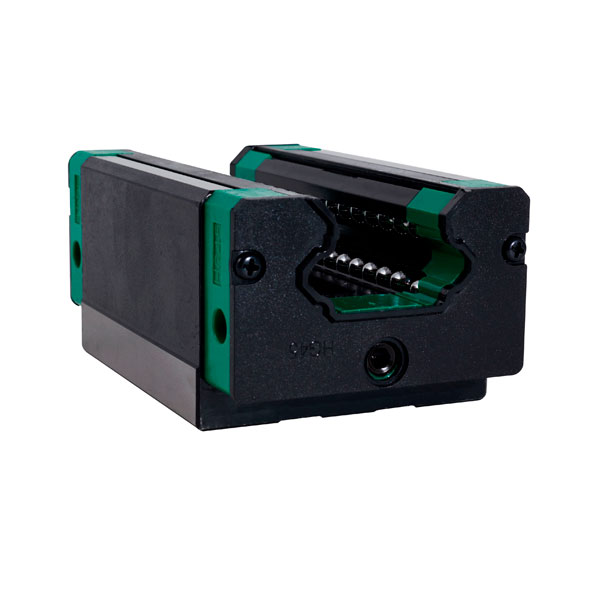

Каретка HGH45CAZAH TECHNIX представляет собой высокий прямоугольный шариковый блок бесфланцевого типа для профильных направляющих серии HG типоразмера 45. Корпус выполнен из закалённой стали с шлифованными дорожками качения, обеспечивающими стабильный контакт с рельсом. Четырёхрядная схема размещения шариков позволяет воспринимать значительные нагрузки в нескольких направлениях, а верхний тип крепления через резьбовые отверстия упрощает интеграцию каретки в узлы линейного перемещения.
- Высокий корпус H с прямоугольной геометрией и повышенной жёсткостью.
- Четырёхрядная шариковая система качения для устойчивого восприятия нагрузок.
- Исполнение C по возможной нагрузке, ориентированное на тяжёлые режимы работы.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Совместимость по посадочным размерам с направляющими HGR45 и другими каретками HG H типоразмера 45.
Стоит обратить внимание
При проектировании узла с HGH45CAZAH важно учитывать габариты крупного типоразмера 45 и возможные моменты, действующие на каретку. Правильное расположение и число кареток на рельсе позволяют оптимально распределить нагрузки.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
В типоразмере 45 исполнение HGH45CAZAH представляет собой базовый высоконагружаемый вариант. При выходе фактических усилий за его пределы целесообразно рассматривать переход на HGH45HAZAH либо увеличение типоразмера направляющей.
Технические параметры и условия эксплуатации

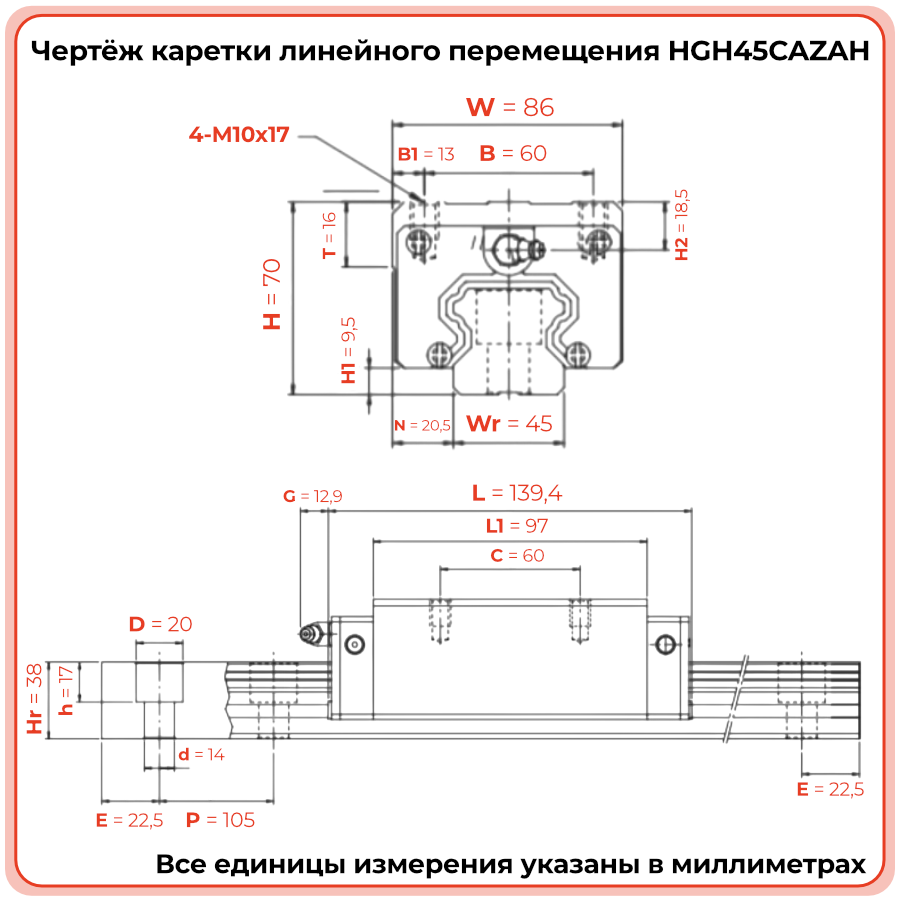

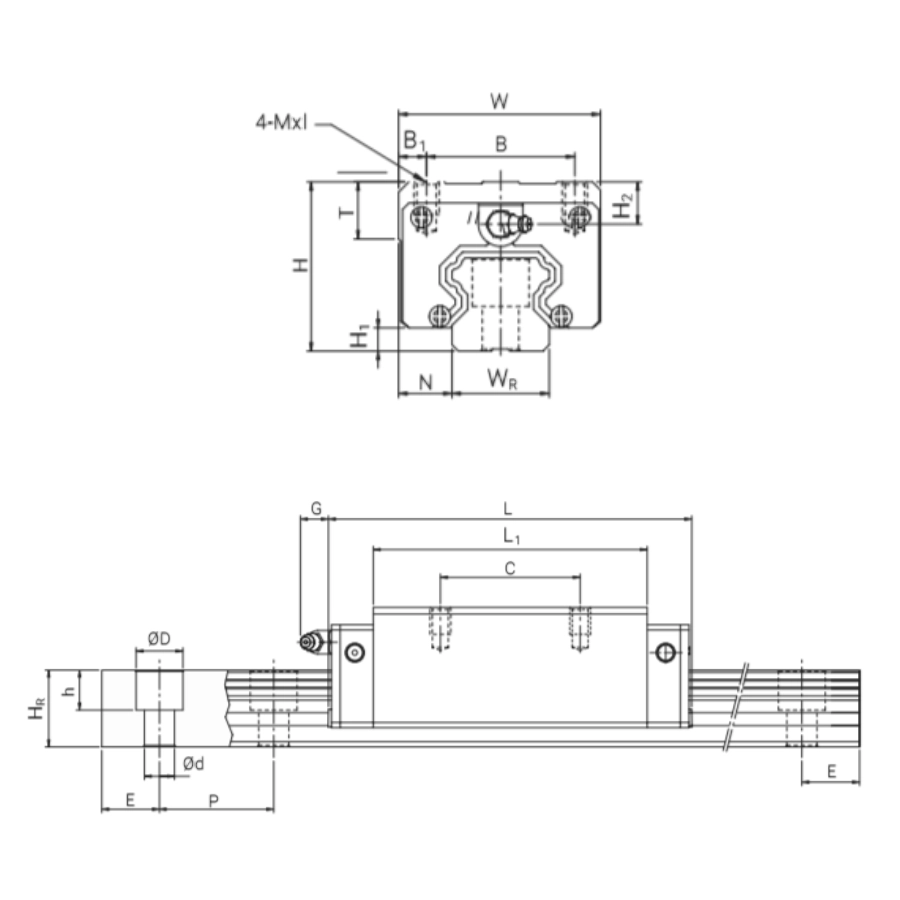

Линейная каретка HGH45CAZAH рассчитана на совместную работу с направляющими HGR45 в узлах с высокой нагрузкой. Габариты корпуса составляют 112,4×70×70 мм, межцентровые расстояния крепёжных отверстий C и B — по 60 мм, тип крепления — A, сверху. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий ход, минимальный люфт и устойчивость к динамическим нагрузкам в режиме интенсивной эксплуатации.
- Серия: HG, высокая грузоподъёмность.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 45.
- Габариты каретки: L 112,4 мм; W 70,0 мм; H 70,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 60,0 мм; B 60,0 мм.
- Тип крепления: A, сверху.
- Для корректной работы требуется точный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль соответствия фактических нагрузок расчётным значениям.
Стоит обратить внимание
При замене каретки в уже работающем узле необходимо сверять не только общие габариты, но и межцентровые расстояния C и B, а также параметры крепёжных отверстий. Это позволяет избежать доработки посадочных мест и сохранить геометрию узла.
Применяемость
Каретка HGH45CAZAH TECHNIX применяется в узлах линейного перемещения, где типоразмер 45 обеспечивает требуемый запас по нагрузке и жёсткости. Модель используют в тяжёлых осях станков с ЧПУ, портальных системах, крупногабаритных координатных столах, линиях обработки и других установках, работающих с большими массами и значительными моментами.
- Тяжёлые оси станков и обрабатывающих центров.
- Портальные системы с большой массой портала и исполнительных механизмов.
- Высоконагруженные линейные модули подачи и позиционирования.
- Автоматизированные линии и комплексы с крупными перемещаемыми узлами.
- Узлы, где запас по жёсткости и грузоподъёмности напрямую влияет на надёжность и ресурс конструкции.
Стоит обратить внимание
При выборе между HGH45CAZAH и HGH45HAZAH целесообразно сопоставлять реальные нагрузки, требуемый запас по ресурсу и особенности кинематики. В ряде проектов базового исполнения CAZAH достаточно, а усиленное HAZAH оправдано при предельно высоких нагрузках и моментах.
Часто задаваемые вопросы
- Когда целесообразно переходить на типоразмер 45 вместо 35?
Если расчётные нагрузки, моменты и требуемый ресурс превышают возможности типоразмера 35, рационально закладывать направляющие и каретки типоразмера 45, чтобы получить дополнительный запас по жёсткости. - Можно ли заменить каретку другого бренда на HGH45CAZAH без изменения конструкции узла?
При совпадении серии HG, типоразмера 45, габаритов и межцентровых расстояний такая замена возможна. Перед принятием решения необходимо сверить присоединительные размеры и параметры нагрузки по каталогу. - Как преднатяг ZA влияет на характеристики узла?
Средний преднатяг уменьшает люфт и повышает жёсткость, что улучшает точность позиционирования. При этом возрастает сопротивление движению, что следует учитывать при выборе привода и режимов работы. - Нужно ли менять направляющую при переходе на HGH45CAZAH?
Если существующая направляющая HGR45 соответствует требованиям по геометрии и состоянию дорожек, её можно сохранить. При наличии износа, повреждений или коррозии лучше заменить комплект целиком. - Подходит ли HGH45CAZAH для модернизации узлов с недостаточным запасом по нагрузке?
Да, при совпадении посадочных размеров каретка HGH45CAZAH может использоваться для усиления узлов, изначально рассчитанных на менее жёсткое исполнение или меньший типоразмер, при условии, что вся конструкция выдержит новые режимы работы.
Стоит обратить внимание
Перед модернизацией узла под HGH45CAZAH рекомендуется пересчитать нагрузки, проверить состояние направляющих, крепежа и привода и оценить влияние увеличения жёсткости и массы на динамику всей системы линейного перемещения.
