О товаре

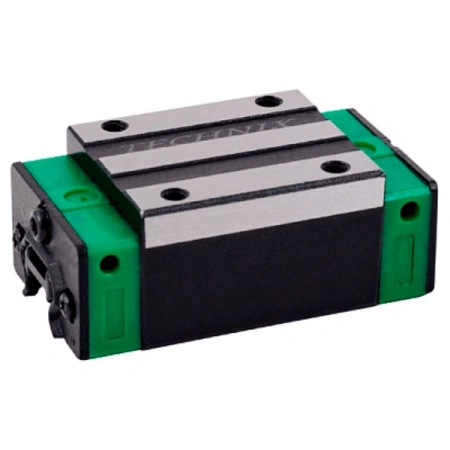

Линейная каретка HGH35HAZAH TECHNIX — шариковая каретка серии HG сверхвысокой грузоподъёмности для профильных направляющих типоразмера 35. Усиленное исполнение по нагрузке делает модель подходящей для узлов линейного перемещения, где требуется максимальный запас по несущей способности и жёсткости при сохранении высокой точности хода.
HGH35HAZAH устанавливается на направляющие HGR35 и формирует усиленный опорный блок для тяжёлых осей станков, портальных систем и высоконагруженных промышленных модулей. Исполнение H по возможной нагрузке, средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий, повторяемый ход с минимальным люфтом, что важно для прецизионных систем позиционирования и оборудования, работающего в тяжёлых режимах.
Стоит обратить внимание
HGH35HAZAH относится к ветке сверхвысокой нагрузки для типоразмера 35. Если узел уже использует каретку серии HG с типоразмером 35, но расчётные усилия близки к верхней границе, переход на исполнение HAZAH даёт дополнительный запас по ресурсу без изменения ширины направляющей.
Расшифровка артикула

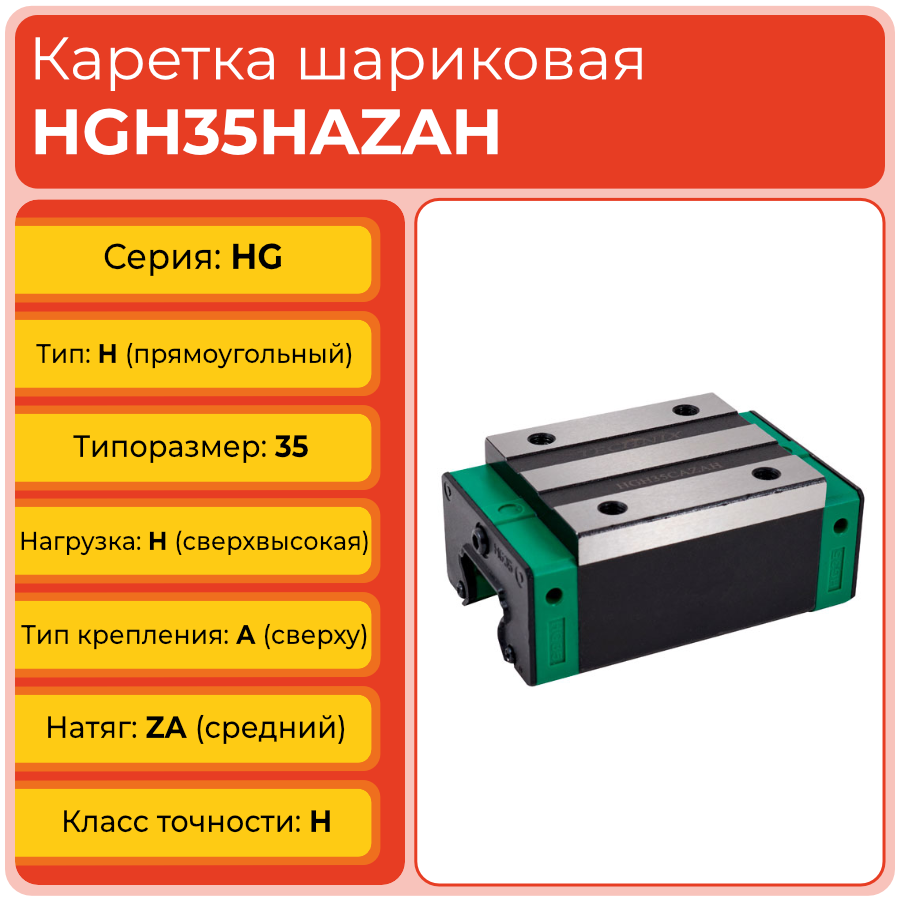

Обозначение HGH35HAZAH отражает серию направляющих, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Корректная расшифровка артикула помогает подобрать каретку под существующий узел либо спроектировать новую систему линейного перемещения с необходимым запасом по нагрузке и точности.

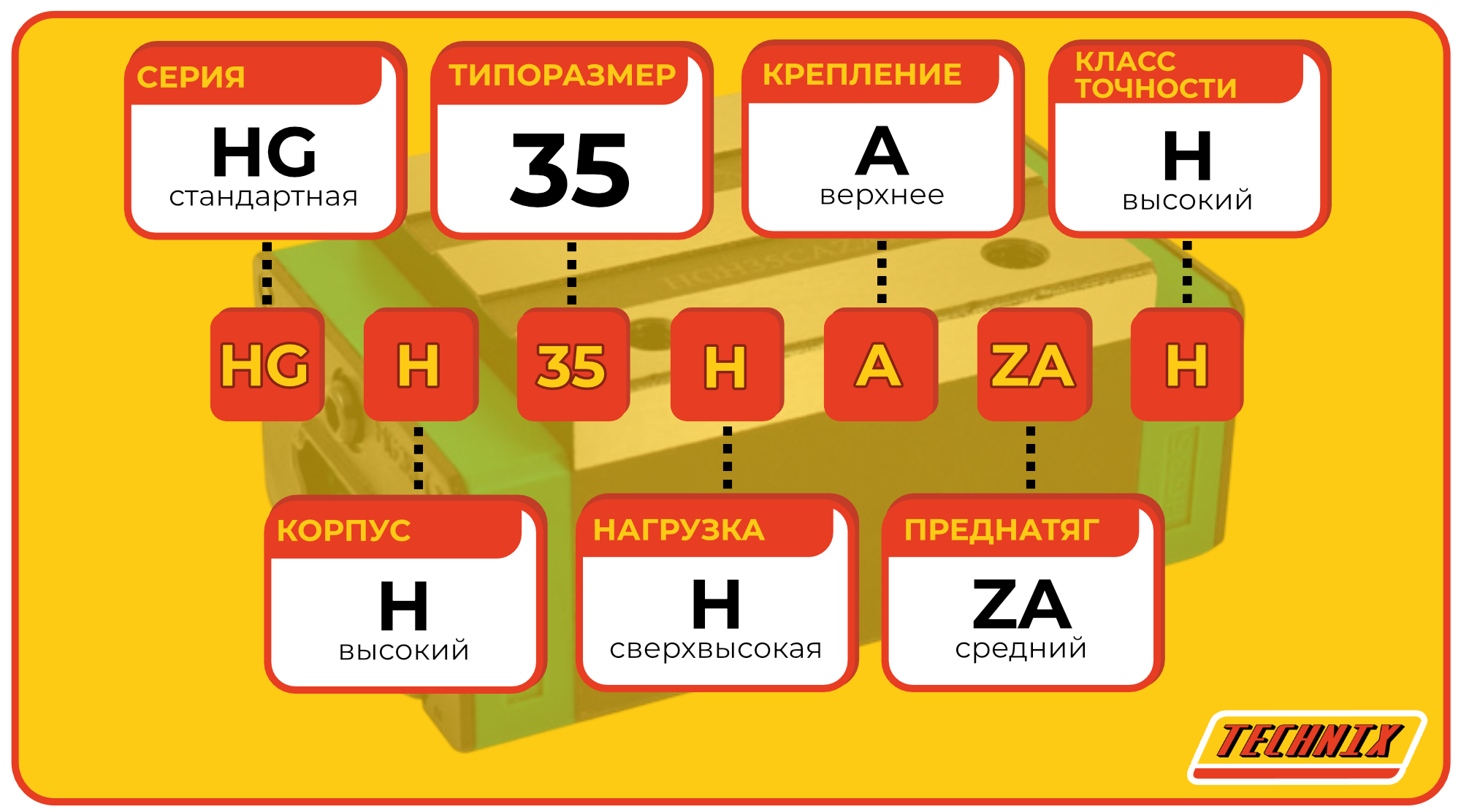

- HG — серия HG шариковых линейных направляющих высокой грузоподъёмности.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 35 — типоразмер для направляющих шириной 35 мм.
- H — исполнение по возможной нагрузке: сверхвысокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий ход с минимальным люфтом.
- H — высокий класс точности.
Полное обозначение: HGH35HAZAH. При выборе аналога важно различать букву H после числа (уровень нагрузки) и H в конце артикула (класс точности — высокий).
Стоит обратить внимание
В разных каталогах усиленные исполнения могут обозначаться схожим образом, однако для линейки HG H типоразмера 35 именно буква H после числа 35 указывает на ветку сверхвысокой нагрузки; это критично при сопоставлении с аналогами других брендов.
Конструкция и устройство
Каретка HGH35HAZAH TECHNIX выполнена в виде высокого прямоугольного шарикового блока бесфланцевого типа для профильных направляющих серии HG типоразмера 35. Корпус из закалённой стали со шлифованными дорожками качения обеспечивает стабильный контакт с рельсом, а четырёхрядная схема размещения шариков позволяет воспринимать большие нагрузки в нескольких направлениях. Верхнее крепление через резьбовые отверстия на монтажной площадке обеспечивает удобный монтаж каретки в линейные модули и тяжёлые оси.
- Высокий корпус H с повышенной жёсткостью и прямоугольной геометрией.
- Четырёхрядная шариковая система качения для устойчивого восприятия нагрузок.
- Исполнение H по возможной нагрузке для сверхтяжёлых режимов работы.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Совместимость по посадочным размерам с направляющими HGR35 и базовыми каретками серии HG H типоразмера 35.
Стоит обратить внимание
Габариты HGH35HAZAH (длина около 138,2 мм при ширине 70 мм и высоте 55 мм) превышают длину базового исполнения CAZAH, что увеличивает запас по несущей способности и моментам, но требует учёта габаритов при проектировании посадочных мест и ограниченного пространства.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
В типоразмере 35 исполнение HGH35HAZAH является наиболее нагруженным вариантом. Если дальнейшее увеличение усилий планируется заранее, рационально рассматривать переход на следующий типоразмер направляющих вместо чрезмерного упора в одну каретку.
Технические параметры и условия эксплуатации

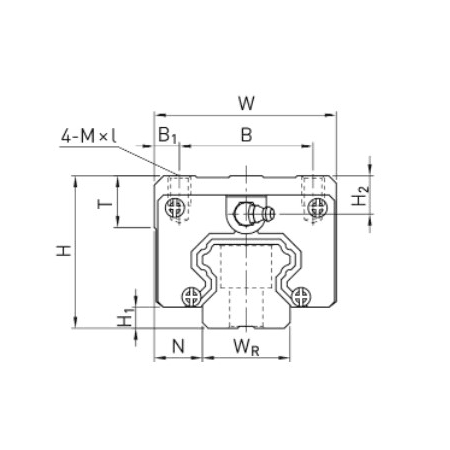

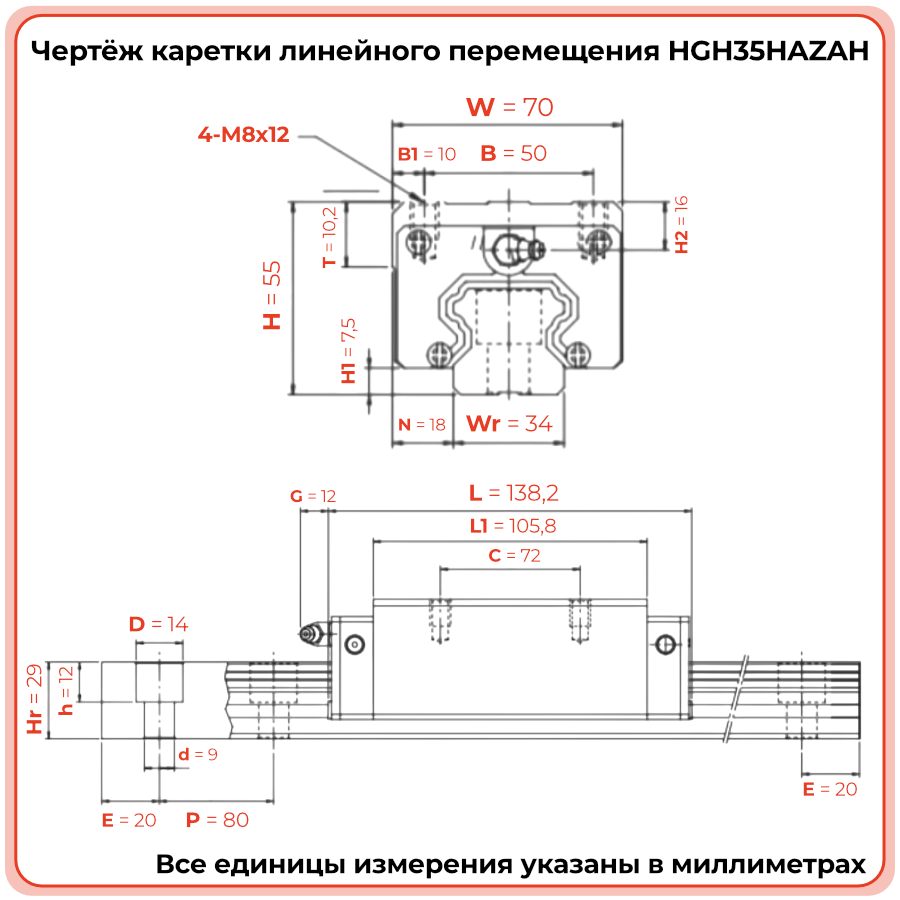

Линейная каретка HGH35HAZAH рассчитана на совместную работу с направляющими HGR35 в узлах с сверхвысокими нагрузками. Габариты корпуса составляют около 138,2×70×55 мм, межцентровые расстояния крепёжных отверстий C — 72 мм, B — 50 мм, тип крепления — A, сверху. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий ход, минимальный люфт и устойчивость к значительным динамическим воздействиям в режиме интенсивной эксплуатации оборудования.
- Серия: HG, высокая и сверхвысокая грузоподъёмность.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 35.
- Габариты каретки: L ≈ 138,2 мм; W 70,0 мм; H 55,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 72,0 мм; B 50,0 мм.
- Тип крепления: A, сверху.
- Для реализации заявленных характеристик требуется точный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль соответствия фактических нагрузок расчётным значениям.
Стоит обратить внимание
При переходе на HGH35HAZAH важно оценить не только нагрузки на каретку, но и жёсткость всей конструкции, характеристики привода и кинематики. Сверхвысокая нагрузочная способность блока должна поддерживаться всей системой линейного перемещения.
Применяемость
Каретка HGH35HAZAH применяется в узлах линейного перемещения, где типоразмер 35 и исполнение H по нагрузке обеспечивают максимальный запас по несущей способности. Модель используют в тяжёлых осях станков, мощных портальных системах, высоконагруженных модулях подачи и других узлах, где критичны жёсткость, точность и ресурс при работе с большими массами и моментами.
- Тяжёлые оси станков с ЧПУ и фрезерных комплексов.
- Портальные системы с большой массой портала и исполнительных механизмов.
- Высоконагруженные линейные модули подачи и позиционирования.
- Автоматизированные линии и производственные комплексы с большими статическими и динамическими нагрузками.
- Узлы, где запас по жёсткости и грузоподъёмности напрямую влияет на надёжность и безопасность конструкции.
Стоит обратить внимание
При выборе между HGH35CAZAH, HGH35CAZAHZZ и HGH35HAZAH целесообразно сопоставлять реальные нагрузки, требуемый запас по ресурсу и условия эксплуатации. В ряде задач имеет смысл сразу закладывать HGH35HAZAH уже на этапе проектирования, а не использовать его только как решение для модернизации.
Часто задаваемые вопросы
- В каких случаях стоит переходить на HGH35HAZAH вместо HGH35CAZAH?
Если расчётные нагрузки или планируемые режимы работы превышают возможности исполнения C, целесообразно переходить на исполнение H по нагрузке, чтобы получить дополнительный запас по ресурсу и устойчивости к моментам. - Можно ли использовать HGH35HAZAH в узле, где ранее стояла каретка CAZAH или CAZAHZZ?
При совпадении типоразмера, габаритов и схемы крепления замена возможна и обычно повышает запас по нагрузке. Важно при этом пересмотреть расчёты и режим работы всей оси. - Как усиленное исполнение H влияет на выбор привода?
Более тяжёлая и жёсткая каретка может потребовать корректировки параметров привода и кинематики, особенно при высоких скоростях и ускорениях. При проектировании следует учитывать массу узла и требуемую динамику. - Нужно ли менять направляющую при переходе на HGH35HAZAH?
Если существующая направляющая HGR35 соответствует требованиям по геометрии и состоянию дорожек качения, её можно сохранить. При наличии износа, повреждений или коррозии лучше заменить комплект целиком. - Подходит ли HGH35HAZAH для модернизации узлов с недостаточным запасом по нагрузке?
Да, при совпадении посадочных размеров каретка HGH35HAZAH может быть использована для усиления существующих узлов без изменения типоразмера рельса, при условии что вся конструкция выдержит новые режимы работы.
Стоит обратить внимание
Перед модернизацией узла под HGH35HAZAH рекомендуется провести пересчёт нагрузок, проверить состояние направляющих, крепежа и привода, а также оценить влияние увеличения жёсткости на общую динамику системы.
