О товаре
Линейная каретка HGH35CAZAHZZ TECHNIX — шариковая каретка серии HG высокой грузоподъёмности типоразмера 35 в исполнении с двусторонними уплотнениями. Модель предназначена для узлов линейного перемещения, где на каретку приходится высокая нагрузка и одновременно присутствует риск загрязнения зоны качения стружкой, пылью или мелкими частицами.
HGH35CAZAHZZ работает с направляющими HGR35 и формирует защищённый опорный блок для станков, портальных систем и автоматизированных модулей. Исполнение C по возможной нагрузке, средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий, повторяемый ход, а уплотнения ZZ снижают попадание загрязнений внутрь каретки и помогают сохранить ресурс узла при работе в сложных условиях.
Стоит обратить внимание
HGH35CAZAHZZ сохраняет посадочные и габаритные размеры базового исполнения HGH35CAZAH, но дополнительно оснащён уплотнениями. Это позволяет повысить устойчивость к загрязнению без изменения конструкции узла и типоразмера направляющей.

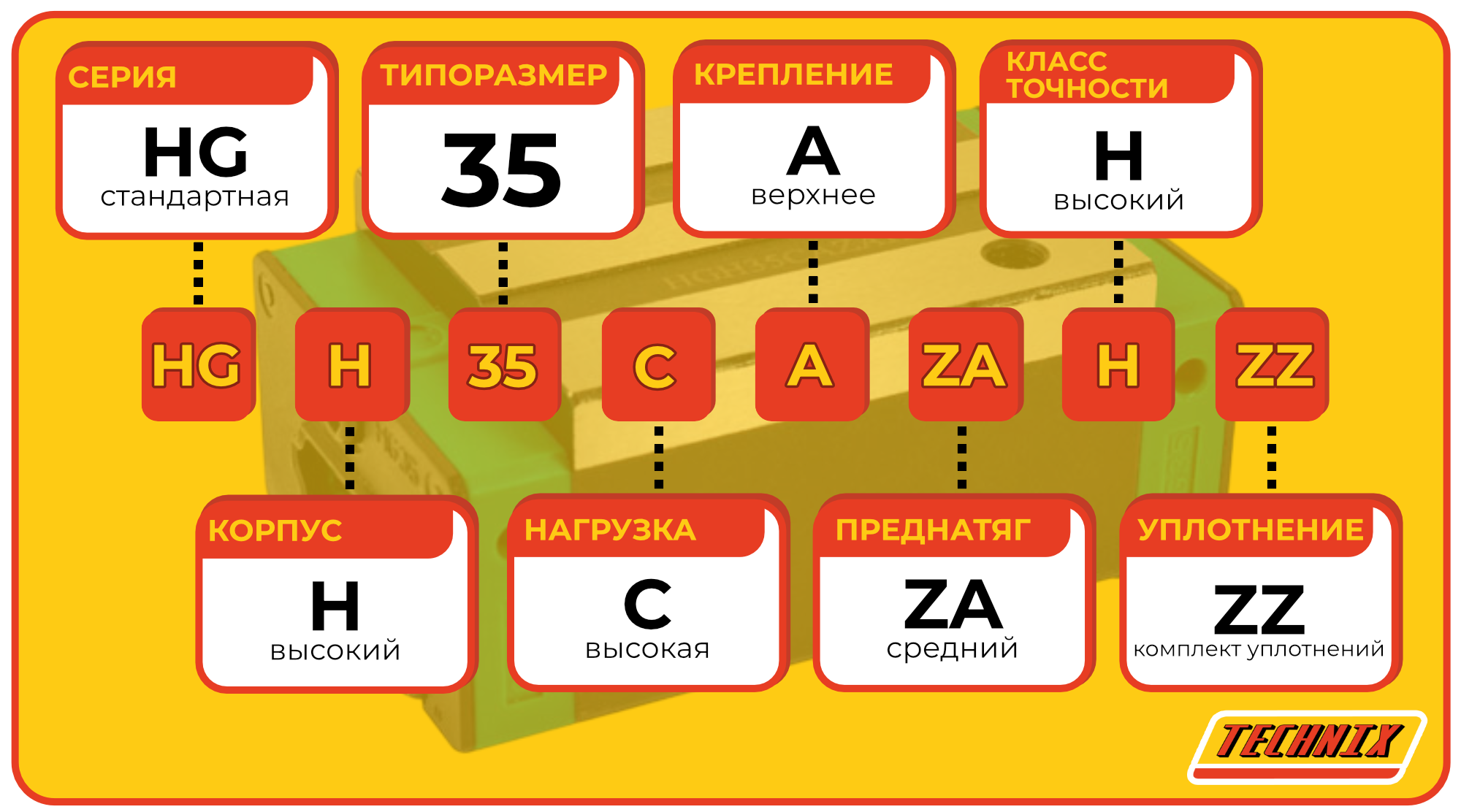

Расшифровка артикула
Обозначение HGH35CAZAHZZ отражает серию направляющих, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг, класс точности и наличие уплотнений. Такая расшифровка позволяет быстро понять, как каретка поведёт себя в узле и для каких условий эксплуатации она рассчитана.
- HG — серия HG шариковых линейных направляющих высокой грузоподъёмности.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 35 — типоразмер для направляющих шириной 35 мм.
- C — исполнение по возможной нагрузке: высокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий ход с минимальным люфтом.
- H — высокий класс точности.
- ZZ — двусторонние уплотнения для защиты зоны качения от загрязнений.
Полное обозначение: HGH35CAZAHZZ. При подборе и замене следует учитывать, что суффикс ZZ добавляет уплотнения при сохранении габаритов и нагрузочной схемы базовой модели HGH35CAZAH.
Стоит обратить внимание
При кросс‑подборе с аналогами важно отдельной строкой проверять наличие и тип уплотнений. Даже при совпадении габаритов и нагрузки отсутствие уплотнений способно существенно снизить ресурс в грязных зонах работы.
Конструкция и устройство

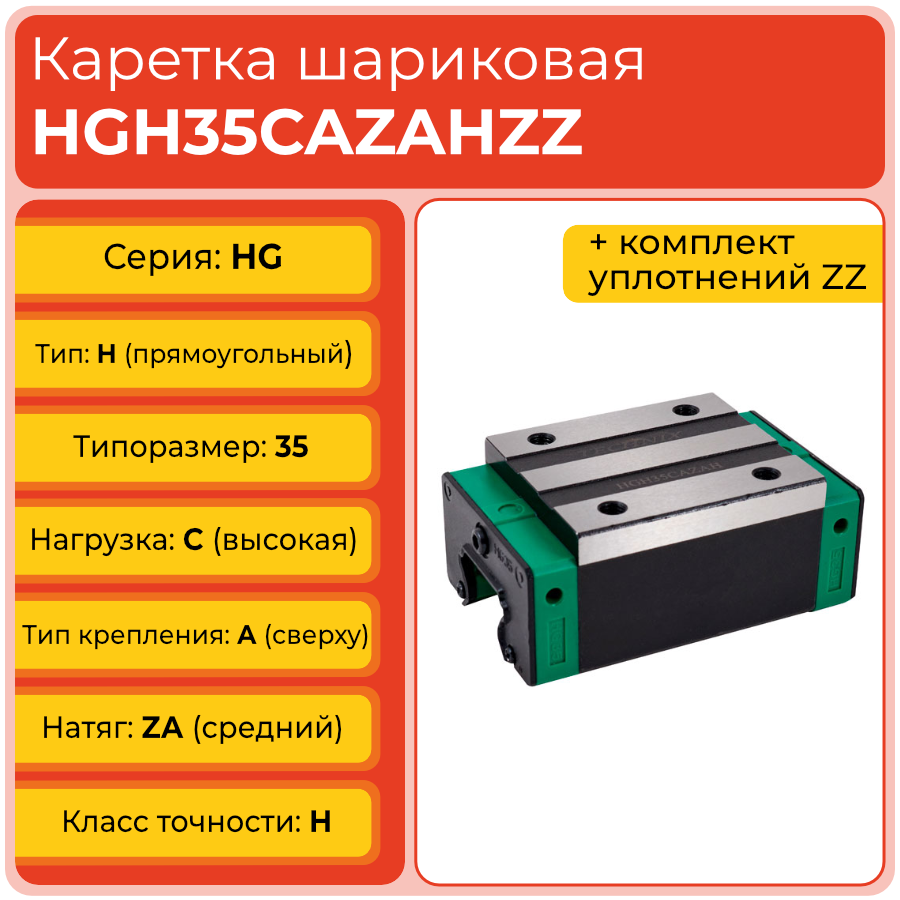

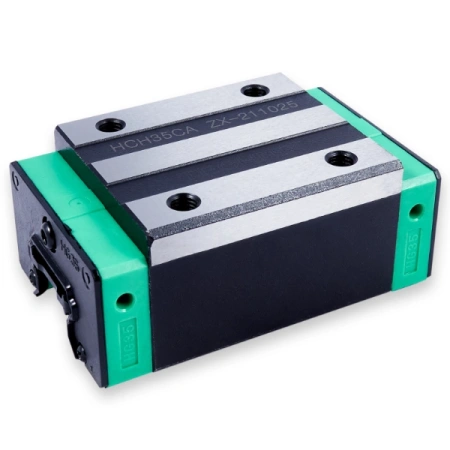

Каретка HGH35CAZAHZZ TECHNIX выполнена в виде высокого прямоугольного шарикового блока бесфланцевого типа для профильных направляющих серии HG типоразмера 35. Корпус из закалённой стали со шлифованными дорожками качения обеспечивает стабильный контакт с рельсом, а четырёхрядная схема размещения шариков позволяет воспринимать значительные нагрузки в разных направлениях. Верхнее крепление через резьбовые отверстия на монтажной площадке облегчает интеграцию каретки в линейные модули, а двусторонние уплотнения по торцам снижают попадание стружки и пыли внутрь узла.
- Высокий корпус H с повышенной жёсткостью и прямоугольной геометрией.
- Четырёхрядная шариковая система качения для устойчивого восприятия нагрузок.
- Исполнение C по возможной нагрузке для тяжёлых режимов эксплуатации.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Двусторонние уплотнения ZZ, защищающие зону качения от загрязнений и продлевающие срок службы каретки.
Стоит обратить внимание
Уплотнения уменьшают попадание загрязнений, но не заменяют регулярную смазку и контроль состояния направляющей. Для сохранения ресурса каретки важно сочетать защиту от пыли со своевременным обслуживанием узла.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
В типоразмере 35 исполнение CAZAHZZ сочетает высокую нагрузку и защиту от загрязнений. Если условия работы чистые, может оказаться достаточным базовое CAZAH, а при экстремальных нагрузках стоит рассматривать усиленную ветку HGH35HAZAH.
Технические параметры и условия эксплуатации

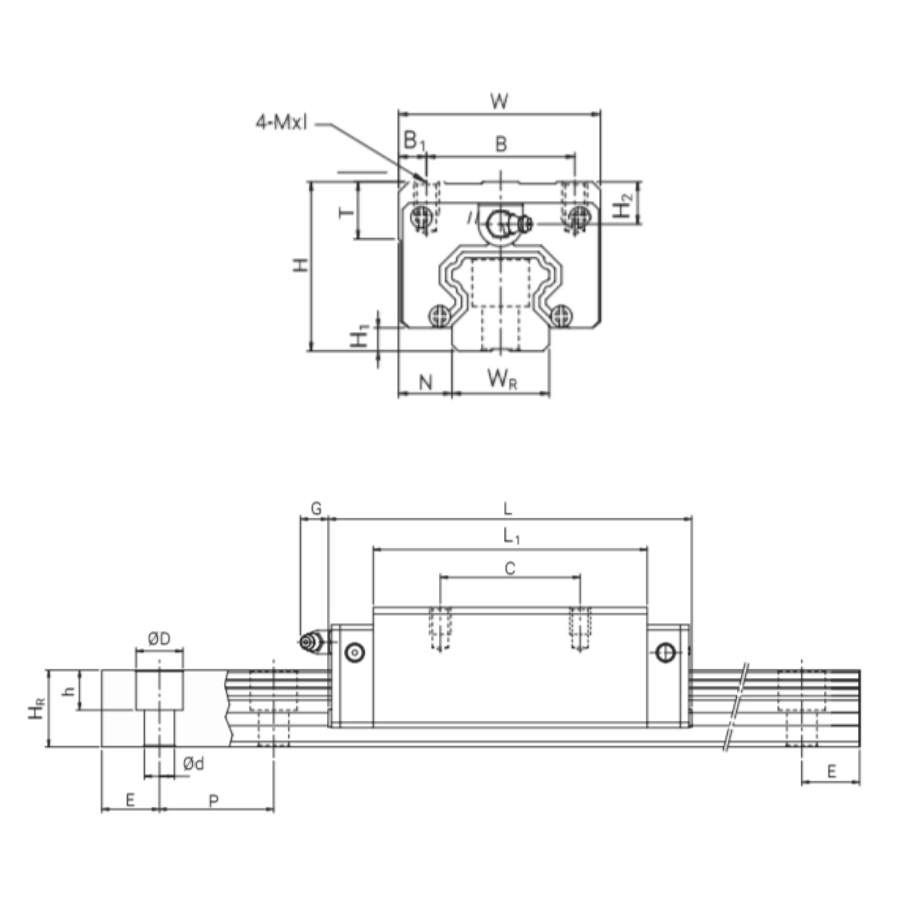

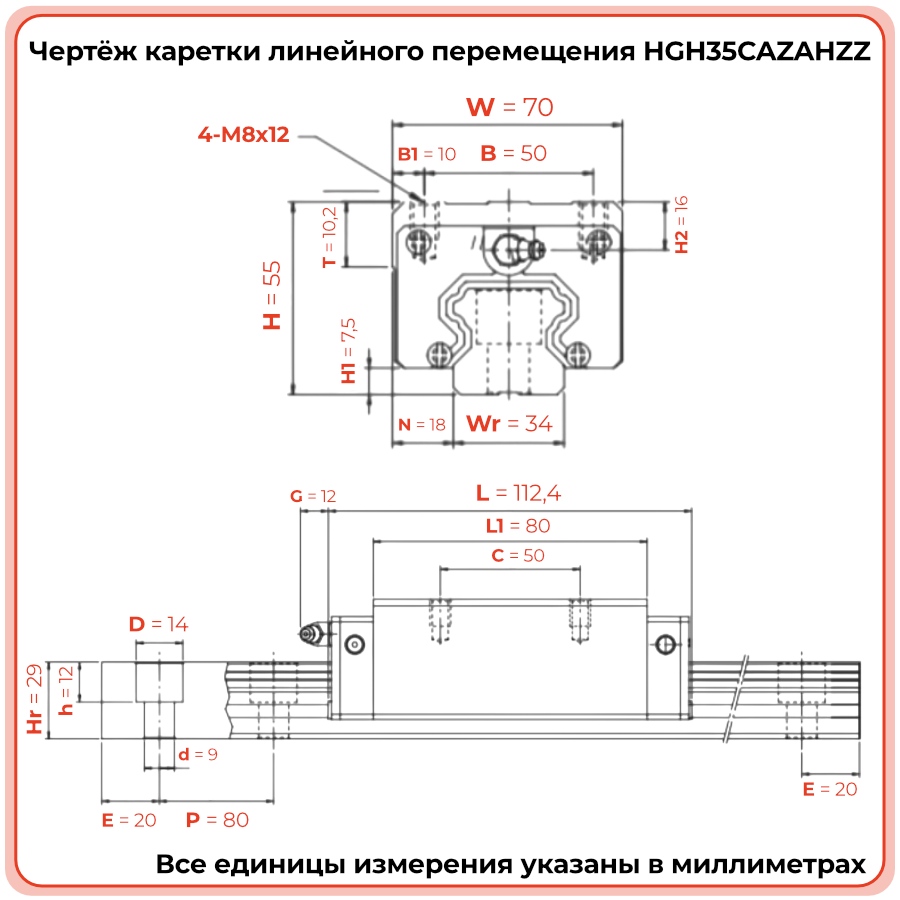

Линейная каретка HGH35CAZAHZZ рассчитана на работу с направляющими HGR35 в узлах с высокой нагрузкой и повышенным уровнем загрязнения. Габариты корпуса составляют 112,4×70×55 мм, межцентровые расстояния крепёжных отверстий C и B — по 50 мм, тип крепления — A, сверху. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий ход и стабильную точность, а уплотнения ZZ помогают сохранить ресурс при присутствии стружки и пыли.
- Серия: HG, высокая грузоподъёмность.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 35.
- Габариты каретки: L 112,4 мм; W 70,0 мм; H 55,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 50,0 мм; B 50,0 мм.
- Тип крепления: A, сверху.
- Для корректной работы необходим точный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль соответствия фактических нагрузок расчётным значениям.
Стоит обратить внимание
При модернизации узла под HGH35CAZAHZZ важно оценивать не только загрязнённость рабочей зоны, но и состояние направляющей, крепежа и привода. Уплотнения эффективны, если геометрия и смазка узла соответствуют требованиям.
Применяемость
Каретка HGH35CAZAHZZ применяется в узлах линейного перемещения, где типоразмер 35 обеспечивает необходимый запас по нагрузке, а условия работы предъявляют повышенные требования к защите от загрязнений. Модель выбирают для станков, портальных систем, автоматизированных линий и других установок, в которых совместно важны жёсткость, ресурс и устойчивость к присутствию стружки и пыли.
- Оси станков с ЧПУ, работающих в зонах образования стружки.
- Портальные системы и модули подачи с загрязнённой рабочей зоной.
- Производственные линии, где на каретку воздействуют пыль и мелкие частицы.
- Линейные модули в оборудовании с циклическими высоконагруженными режимами.
- Узлы, где защита зоны качения от загрязнений напрямую влияет на срок службы и надёжность.
Стоит обратить внимание
В чистых или защищённых от стружки узлах можно рассмотреть использование HGH35CAZAH без уплотнений, а в тяжёлых и грязных условиях оправдан выбор HGH35CAZAHZZ даже при схожем уровне нагрузки.
Часто задаваемые вопросы
- Когда стоит выбирать HGH35CAZAHZZ вместо HGH35CAZAH?
Если узел работает в зоне образования стружки, пыли или мелких абразивных частиц, исполнение с уплотнениями ZZ поможет заметно снизить попадание загрязнений внутрь каретки и увеличить ресурс. - Можно ли заменить каретку без уплотнений на HGH35CAZAHZZ без переработки узла?
При совпадении типоразмера и посадочных размеров такая замена обычно не требует изменений конструкции. Важно проверить габариты, межцентровые расстояния и тип крепления. - Влияют ли уплотнения ZZ на сопротивление движению?
Небольшое увеличение сопротивления возможно, но в большинстве промышленных задач оно компенсируется преимуществами по защите и ресурсу. При высоких скоростях и ускорениях этот фактор нужно учитывать в расчётах привода. - Нужно ли менять направляющую при переходе на HGH35CAZAHZZ?
Если направляющая HGR35 находится в хорошем состоянии и соответствует требованиям по геометрии, её можно сохранить. При выраженном износе, повреждениях или коррозии лучше заменить комплект целиком. - Подходит ли HGH35CAZAHZZ для модернизации узлов с сокращённым ресурсом из‑за загрязнений?
Да, при совпадении посадочных размеров переход на исполнение с уплотнениями ZZ является одним из эффективных способов повысить устойчивость узла к загрязнению и продлить срок службы без изменения типоразмера.
Стоит обратить внимание
При выборе каретки с уплотнениями важно оценивать реальный уровень загрязнения, режим работы и возможности обслуживания. В ряде случаев грамотная защита рабочей зоны и правильная смазка дают сопоставимый эффект с переходом на исполнение ZZ.
