О товаре

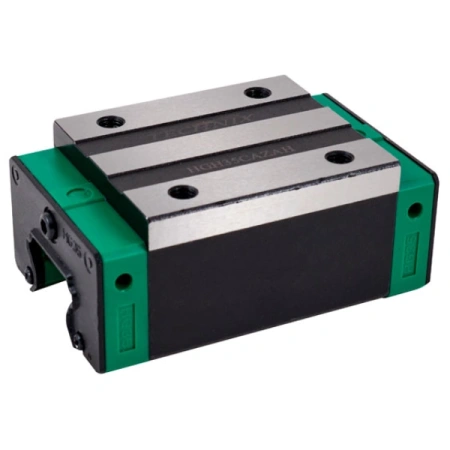

Линейная каретка HGH35CAZAH TECHNIX — шариковая каретка серии HG высокой грузоподъёмности для профильных направляющих типоразмера 35. Прямоугольный высокий корпус и исполнение C по возможной нагрузке делают модель подходящей для узлов линейного перемещения, где требуется жёсткий ход и значительный запас по несущей способности.
HGH35CAZAH работает в паре с рельсами HGR35 и обеспечивает точное и стабильное перемещение подвижных узлов в станках, портальных системах и автоматизированных комплексах. Средний преднатяг ZA и высокий класс точности H помогают сохранить повторяемость позиционирования при больших статических и динамических нагрузках, а типоразмер 35 обеспечивает дополнительный запас жёсткости по сравнению с более компактными решениями.
Стоит обратить внимание
HGH35CAZAH относится к базовому высоконагружаемому исполнению для типоразмера 35. Если расчётные усилия находятся в пределах его грузоподъёмности, нет необходимости сразу переходить на более тяжёлые решения или увеличивать типоразмер направляющих.

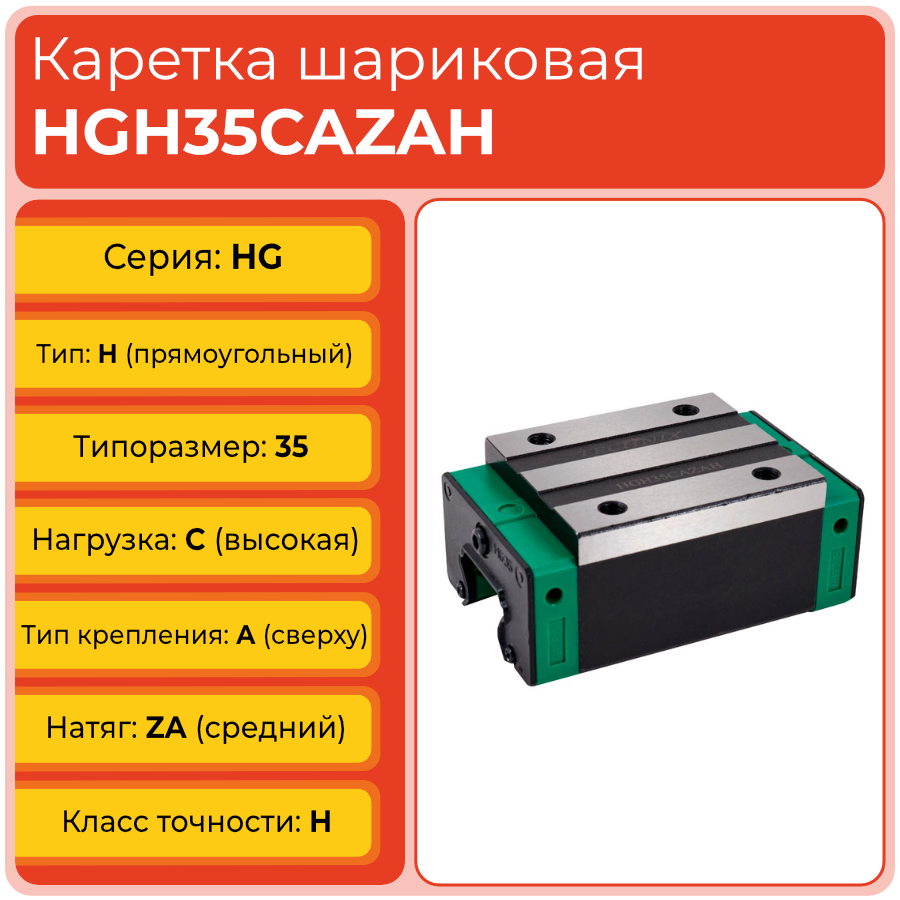

Расшифровка артикула
Обозначение HGH35CAZAH позволяет однозначно определить серию, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Расшифровка артикула упрощает подбор каретки под существующие рельсы и задачи по нагрузке и точности.
- HG — серия HG шариковых линейных направляющих высокой грузоподъёмности.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 35 — типоразмер для направляющих шириной 35 мм.
- C — исполнение по возможной нагрузке: высокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий и точный ход.
- H — высокий класс точности для прецизионных систем линейного перемещения.
Полное обозначение: HGH35CAZAH. При выборе аналога важно учитывать именно комбинацию параметров: типоразмер 35, исполнение C по нагрузке, преднатяг ZA и класс точности H.
Стоит обратить внимание
В обозначении присутствуют две буквы H с разным смыслом: первая относится к типу корпуса, а последняя — к классу точности. При сравнении с продукцией других брендов это нужно учитывать, чтобы корректно сопоставить уровень точности и конструкцию блока.
Конструкция и устройство

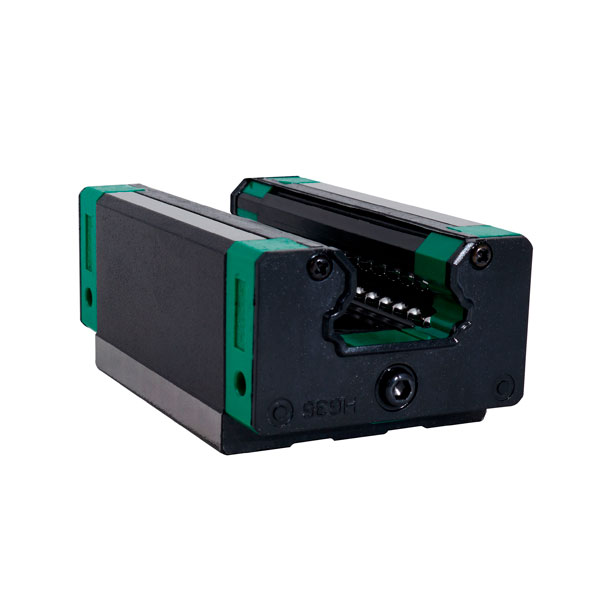

Каретка HGH35CAZAH TECHNIX представляет собой высокий прямоугольный шариковый блок бесфланцевого типа для профильных направляющих серии HG типоразмера 35. Корпус из закалённой стали со шлифованными дорожками качения обеспечивает стабильный контакт с рельсом, а четырёхрядная схема размещения шариков позволяет воспринимать значительные нагрузки в нескольких направлениях. Верхнее крепление через резьбовые отверстия на монтажной площадке облегчает монтаж каретки в узел линейного перемещения.
- Высокий корпус H с повышенной жёсткостью и прямоугольной формой.
- Четырёхрядная шариковая система качения для устойчивого восприятия нагрузок.
- Исполнение C по возможной нагрузке для тяжёлых режимов эксплуатации.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Совместимость по посадочным размерам с рельсами HGR35 и другими каретками HG H типоразмера 35.
Стоит обратить внимание

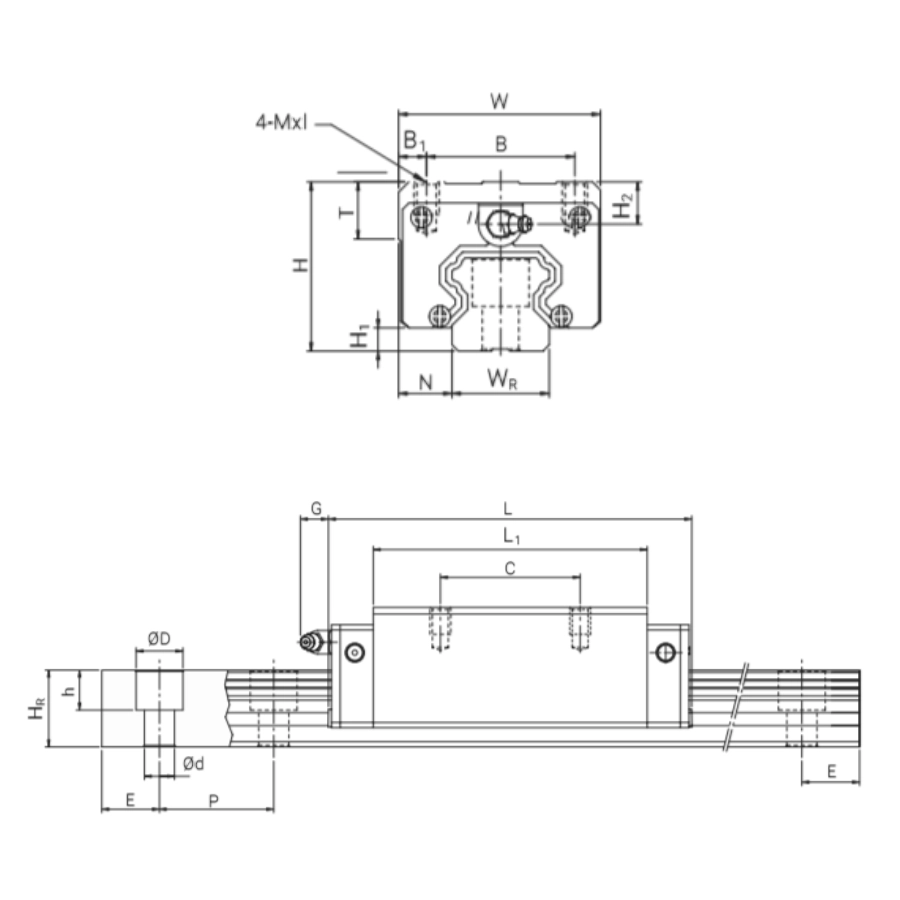

Габариты HGH35CAZAH (длина 112,4 мм, ширина 70 мм, высота 55 мм) и межцентровые расстояния крепёжных отверстий формируют типовой посадочный ряд для типоразмера 35. При замене или модернизации узла важно сверять эти размеры с существующей конструкцией.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
В типоразмере 35 исполнение CAZAH является базовым решением по высокой нагрузке. При выходе фактических усилий за его пределы целесообразно рассматривать переход на модификацию HGH35HAZAH либо увеличение типоразмера направляющей.
Технические параметры и условия эксплуатации

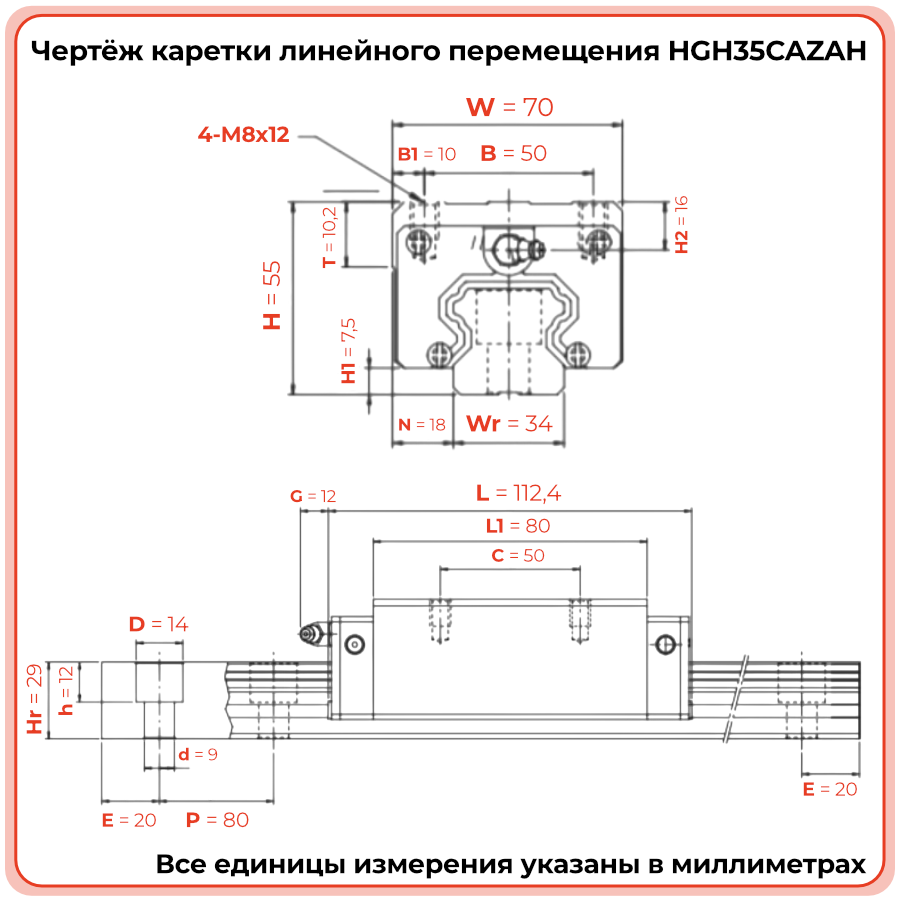

Линейная каретка HGH35CAZAH TECHNIX ориентирована на совместную работу с направляющими HGR35 в узлах с высокой нагрузкой. Габариты корпуса составляют 112,4×70×55 мм, межцентровые расстояния крепёжных отверстий C и B — по 50 мм, тип крепления — A, сверху. Средний преднатяг ZA и высокий класс точности H обеспечивают жёсткий ход, минимальный люфт и устойчивость к динамическим воздействиям в режиме циклической работы оборудования.
- Серия: HG, высокая грузоподъёмность.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 35.
- Габариты каретки: L 112,4 мм; W 70,0 мм; H 55,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 50,0 мм; B 50,0 мм.
- Тип крепления: A, сверху.
- Для корректной работы требуются точный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль соответствия фактических нагрузок расчётным значениям.
Стоит обратить внимание
При замене каретки в уже работающем узле важно сверять не только общие габариты, но и межцентровые расстояния C и B, а также параметры крепёжных отверстий. Это позволит избежать необходимости доработки посадочных мест.
Применяемость
Каретка HGH35CAZAH TECHNIX применяется в линейных осях и направляющих узлах, где типоразмер 35 обеспечивает требуемый запас по нагрузке и жёсткости. Модель используют в станках с ЧПУ, портальных системах, автоматизированных линиях, координатных столах и других установках, работающих с высокой массой перемещаемых узлов. Средний преднатяг делает её подходящей для задач, где важны одновременно точность, жёсткость и ресурс.
- Тяжёлые оси станков и фрезерных комплексов.
- Портальные системы с большой массой портала или исполнительных механизмов.
- Линейные модули подачи и позиционирования в тяжёлых режимах.
- Автоматизированные линии и производственные комплексы с высокой нагрузкой.
- Узлы, где запас по жёсткости и грузоподъёмности критичен для надёжности конструкции.
Стоит обратить внимание
При выборе между HGH35CAZAH, HGH35CAZAHZZ и HGH35HAZAH целесообразно учитывать и уровень загрязнения, и запас по нагрузке. В ряде задач базового исполнения C без уплотнений достаточно, а усиленные или уплотнённые варианты нужны только при специфических условиях эксплуатации.
Часто задаваемые вопросы
- Когда стоит переходить на типоразмер 35 вместо 30?
Если расчётные нагрузки, требуемая жёсткость узла или ожидаемый ресурс работы превышают возможности типоразмера 30, логично рассматривать переход на направляющие и каретки типоразмера 35, чтобы получить дополнительный запас. - Можно ли заменить каретку другого бренда на HGH35CAZAH без изменения конструкции узла?
При совпадении типоразмера, серии, габаритов и межцентровых расстояний замена возможна. Тем не менее перед решением нужно сверить присоединительные размеры и параметры нагрузки по каталогу. - Как преднатяг ZA влияет на характеристики узла?
Средний преднатяг уменьшает люфт и увеличивает жёсткость, что улучшает точность позиционирования. При этом немного возрастает сопротивление движению, что следует учитывать при выборе привода. - Нужно ли менять направляющую при переходе на HGH35CAZAH?
Если существующая направляющая соответствует требованиям по геометрии и состоянию дорожек, её можно оставить. При наличии износа, повреждений или коррозии лучше заменить комплект целиком. - Подходит ли HGH35CAZAH для модернизации существующих узлов с недостаточным запасом по нагрузке?
Да, при совпадении посадочных размеров и правильной оценке нагрузок каретка HGH35CAZAH может использоваться для усиления узлов, изначально рассчитанных на менее жёсткое исполнение или меньший типоразмер.
Стоит обратить внимание
Перед модернизацией узла под HGH35CAZAH рекомендуется пересчитать нагрузки, проверить состояние направляющих, крепежа и привода и оценить влияние увеличения жёсткости на динамику всей системы.
