О товаре

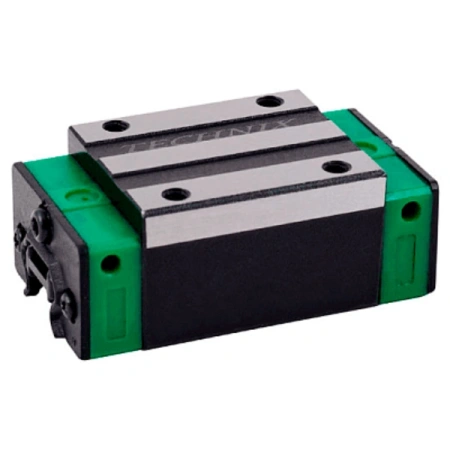

Линейная каретка HGH30HAZAH TECHNIX — шариковая каретка серии HG высокой нагрузки типоразмера 30 в усиленном исполнении по возможной нагрузке. Модель ориентирована на применение в узлах линейного перемещения, где требуется максимально жёсткий ход, высокий запас по грузоподъёмности и устойчивость к интенсивным динамическим нагрузкам.
HGH30HAZAH устанавливается на направляющие HGR30 и формирует усиленный опорный блок для тяжёлых осей станков, портальных систем и промышленных модулей. Исполнение H по возможной нагрузке, преднатяг ZA и высокий класс точности H обеспечивают жёсткий, стабильный ход с минимальным люфтом, что важно для прецизионных систем позиционирования и оборудования, работающего при высоких нагрузках в циклическом режиме.
Стоит обратить внимание
HGH30HAZAH относится к ветке максимальной нагрузки для типоразмера 30. Если расчётные усилия заметно превышают уровень исполнений CAZAH и CAZAHZZ, переход на HAZAH позволяет получить необходимый запас по несущей способности без увеличения ширины направляющей.

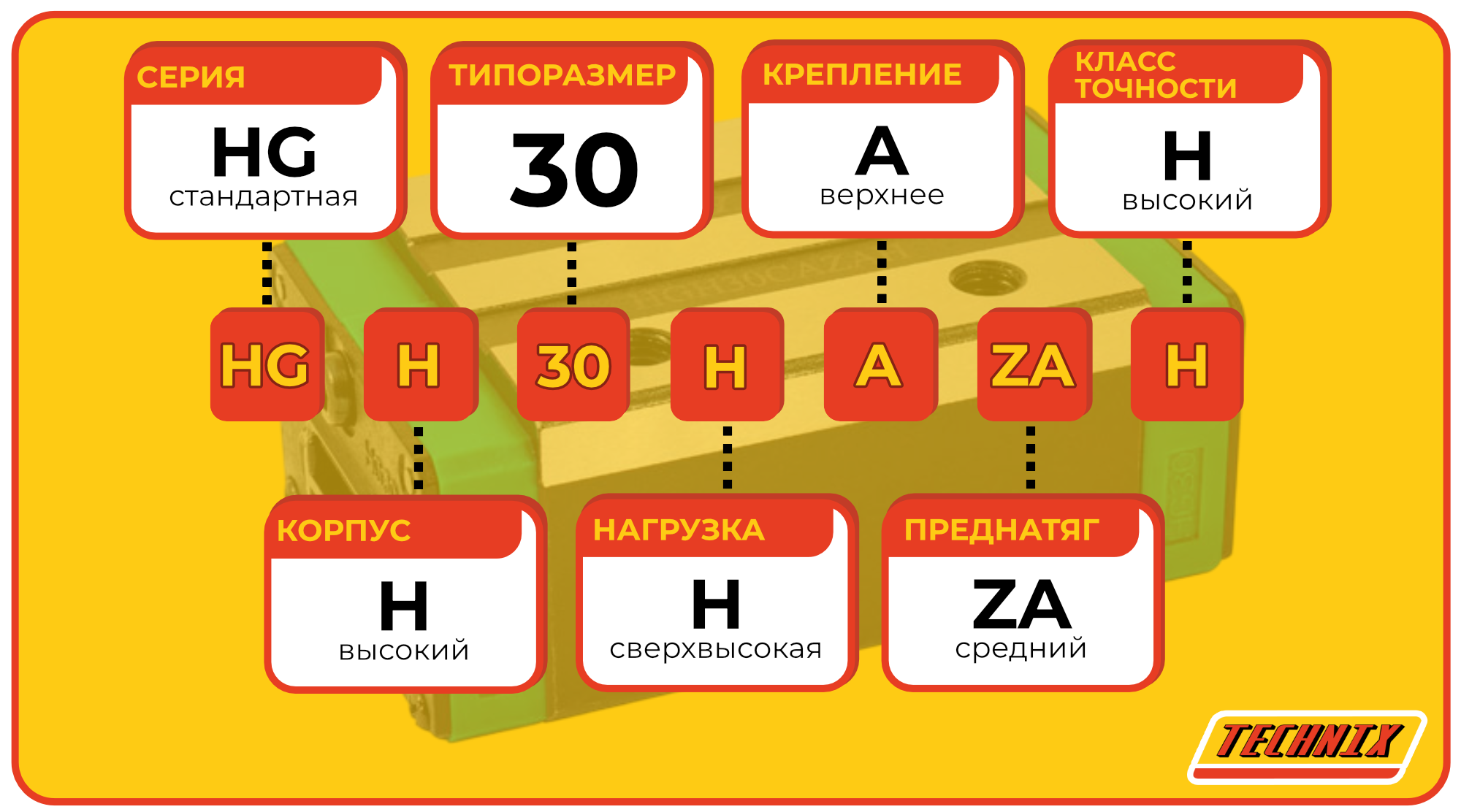

Расшифровка артикула

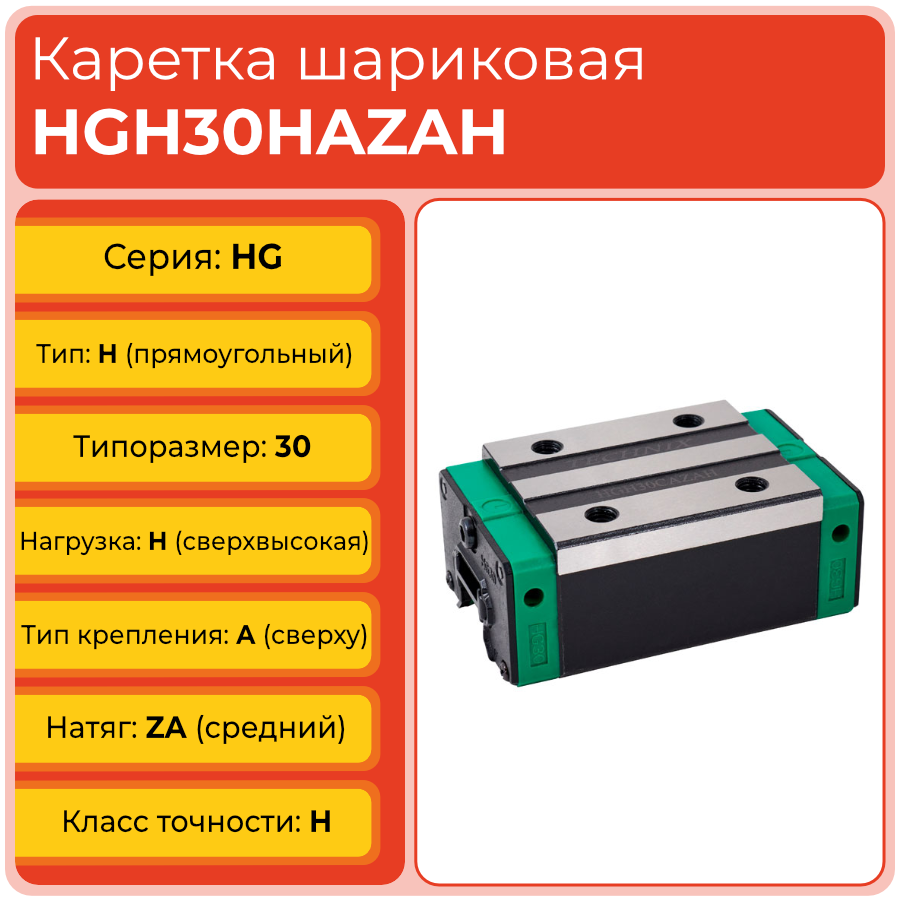

Обозначение HGH30HAZAH отражает серию направляющих, тип корпуса, типоразмер, исполнение по нагрузке, тип крепления, преднатяг и класс точности. Такая расшифровка позволяет быстро оценить, для каких задач каретка подходит и чем она отличается от соседних модификаций серии HG H.
- HG — серия HG шариковых линейных направляющих высокой нагрузки.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 30 — типоразмер для направляющих шириной 30 мм.
- H — исполнение по возможной нагрузке: сверхвысокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий ход с минимальным люфтом.
- H — высокий класс точности.
Полное обозначение: HGH30HAZAH TECHNIX. При выборе и кросс‑подборе важно учитывать обе буквы H: первая относится к типу корпуса, а вторая после числа — к уровню возможной нагрузки.
Стоит обратить внимание
В разных источниках обозначения для усиленных исполнений могут отличаться, но для линейки HG H типоразмера 30 именно буква H после числа указывает на ветку сверхвысокой нагрузки; это ключевой параметр при сопоставлении с аналогами.
Конструкция и устройство
Каретка HGH30HAZAH TECHNIX выполнена в виде высокого прямоугольного шарикового блока бесфланцевого типа для профильных направляющих серии HG типоразмера 30. Корпус из закалённой стали со шлифованными дорожками качения обеспечивает стабильный контакт с рельсом, а четырёхрядная схема размещения шариков позволяет воспринимать большие нагрузки в разных направлениях. Верхнее крепление через резьбовые отверстия на монтажной площадке делает каретку удобной для интеграции в линейные модули, тяжёлые оси и портальные конструкции.
- Высокий корпус H с повышенной жёсткостью и прямоугольной формой.
- Четырёхрядная шариковая система качения для устойчивого восприятия нагрузок.
- Исполнение H по возможной нагрузке для сверхтяжёлых режимов работы.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Совместимость по посадочным размерам с направляющими HGR30 и другими каретками HG H типоразмера 30.
Стоит обратить внимание
По габаритам HGH30HAZAH длиннее базовых исполнений CAZAH/CAZAHZZ, что даёт дополнительный запас по нагрузке и моментам, но требует учёта длины при проектировании посадочных мест и ограниченного пространства.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
В ряду HGH типоразмера 30 каретка HGH30HAZAH является наиболее нагруженным исполнением. Если расчётные усилия по оси продолжают расти, имеет смысл рассматривать переход на следующий типоразмер направляющих вместо дальнейшего увеличения запаса по одной каретке.
Технические параметры и условия эксплуатации

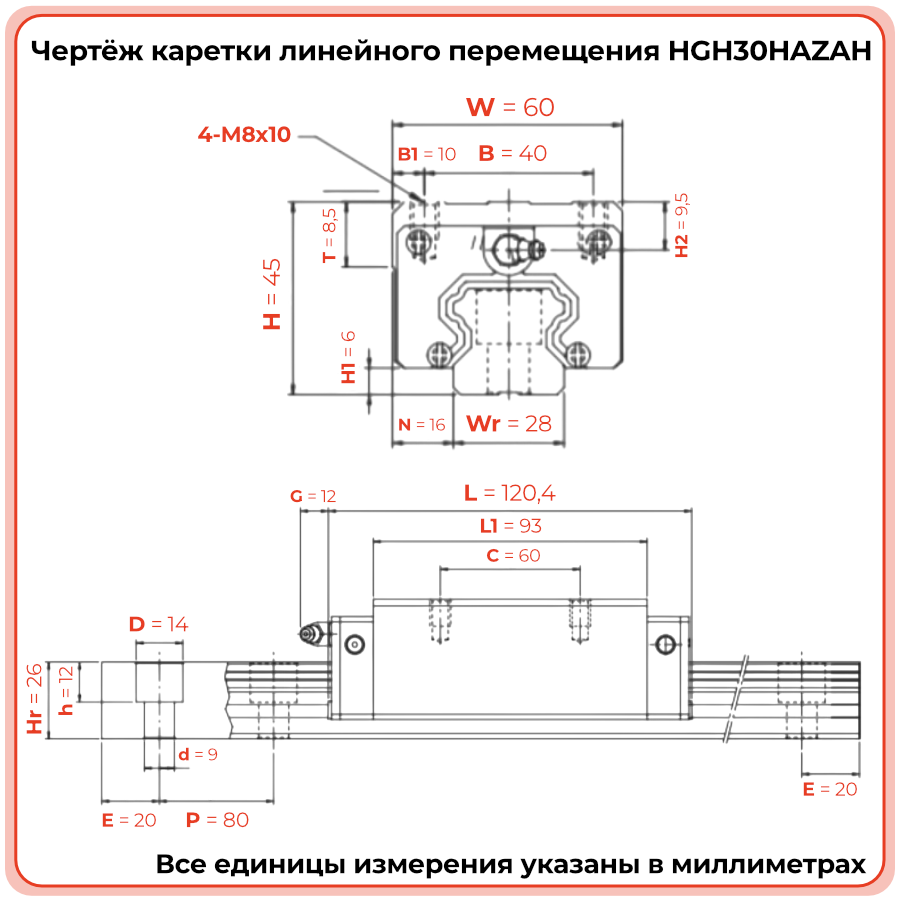

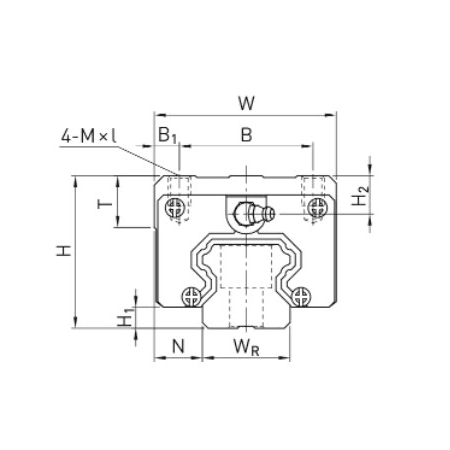

Линейная каретка HGH30HAZAH TECHNIX рассчитана на совместную работу с направляющими HGR30 в узлах с сверхвысокими нагрузками. Габариты корпуса составляют 120,4×60×45 мм, межцентровое расстояние крепёжных отверстий C — 60 мм, B — 40 мм, тип крепления — A, сверху. Исполнение H по нагрузке, преднатяг ZA и высокий класс точности H обеспечивают жёсткий ход, минимальный люфт и устойчивость к значительным динамическим воздействиям.
- Серия: HG, высокая нагрузка.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 30.
- Габариты каретки: L 120,4 мм; W 60,0 мм; H 45,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 60,0 мм; B 40,0 мм.
- Тип крепления: A, сверху.
- Для реализации заявленных характеристик требуется точный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль соответствия фактических нагрузок расчётным значениям.
Стоит обратить внимание
При модернизации узлов под HGH30HAZAH важно не только заменить каретку, но и оценить состояние направляющей, жёсткость конструкции, крепёж и параметры привода. Сверхвысокая нагрузочная способность каретки должна поддерживаться всей системой.
Применяемость
Каретка HGH30HAZAH TECHNIX применяется в линейных осях и направляющих узлах, где на типоразмер 30 приходится сверхвысокая нагрузка и требуется максимальная жёсткость. Модель выбирают для тяжёлых осей станков, портальных систем, мощных модулей подачи и других узлов, в которых критичны запас по несущей способности, устойчивость к моментам и точность позиционирования. За счёт среднего преднатяга каретка обеспечивает жёсткий ход при сохранении плавности перемещения.
- Тяжёлые оси станков с ЧПУ и фрезерных комплексов.
- Портальные системы с большой массой портала или исполнительных механизмов.
- Линейные модули подачи и позиционирования в тяжёлых режимах работы.
- Автоматизированные линии и производственные комплексы с высокими нагрузками и моментами.
- Узлы, где запас по нагрузке и жёсткости критичен для надёжности и безопасности конструкции.
Стоит обратить внимание
При выборе между исполнениями CAZAH, CAZAHZZ и HAZAH целесообразно сопоставлять реальные нагрузки, требуемый запас по ресурсу и особенности кинематики. В ряде задач использование усиленной каретки HGH30HAZAH оправдано уже на этапе проектирования, а не только при модернизации.
Часто задаваемые вопросы
- В каких случаях стоит переходить на HGH30HAZAH вместо HGH30CAZAH?
Если расчётные нагрузки по оси либо уже близки к верхней границе исполнений C, либо планируется их дальнейшее увеличение, целесообразно сразу закладывать исполнение H по нагрузке, чтобы получить дополнительный запас по ресурсу и надёжности. - Можно ли использовать HGH30HAZAH в узле, где ранее стояла каретка CAZAH или CAZAHZZ?
При совпадении типоразмера, габаритов и схемы крепления такая замена технически возможна и обычно повышает запас по нагрузке. Важно при этом пересмотреть расчёты и режим работы всей оси. - Как усиленное исполнение H влияет на выбор привода?
Более тяжёлая и жёсткая каретка может потребовать корректировки параметров привода и кинематики, особенно при высоких скоростях и ускорениях. При проектировании следует учитывать не только массу узла, но и требуемую динамику. - Нужно ли менять направляющую при переходе на HGH30HAZAH?
Если существующая направляющая HGR30 соответствует требованиям по геометрии и состоянию дорожек качения, её можно сохранить. При наличии износа, коррозии или повреждений лучше менять комплект целиком. - Подходит ли HGH30HAZAH для модернизации старых узлов с недостаточным запасом по нагрузке?
Да, при соблюдении посадочных размеров и корректной оценке нагрузок каретка HGH30HAZAH может быть использована для усиления существующих узлов без изменения типоразмера рельса, при условии что вся конструкция выдержит новые режимы работы.
Стоит обратить внимание
Перед модернизацией узла под HGH30HAZAH рекомендуется провести пересчёт нагрузок, проверить состояние направляющих, крепежа и привода, а также оценить влияние увеличения жёсткости на общую динамику системы.
