О товаре

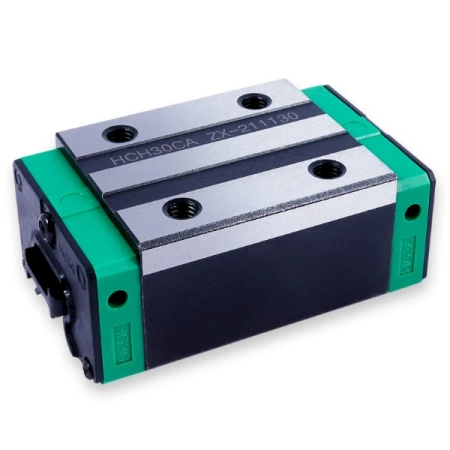

Линейная каретка HGH30CAZAHZZ TECHNIX — шариковая каретка серии HG высокой нагрузки типоразмера 30 в исполнении с двусторонними уплотнениями. Модель предназначена для работы в системах линейного перемещения, где на узел приходится значительная нагрузка, а зона качения подвержена загрязнению стружкой, пылью или мелкими частицами.
HGH30CAZAHZZ устанавливается на направляющие HGR30 и формирует жёсткий узел линейного перемещения для станков, портальных систем и автоматизированных модулей. Исполнение C по возможной нагрузке, преднатяг ZA и высокий класс точности H обеспечивают точный и стабильный ход, а двусторонние уплотнения ZZ дополнительно защищают внутреннюю часть каретки от загрязнений и помогают сохранить ресурс узла.
Стоит обратить внимание
HGH30CAZAHZZ имеет те же посадочные размеры, что и HGH30CAZAH, но отличается наличием уплотнений. Если узел уже работает на типоразмере 30 и испытывает повышенное загрязнение, переход на исполнение ZZ позволит повысить устойчивость к загрязнению без изменения конструкции направляющей.
Расшифровка артикула

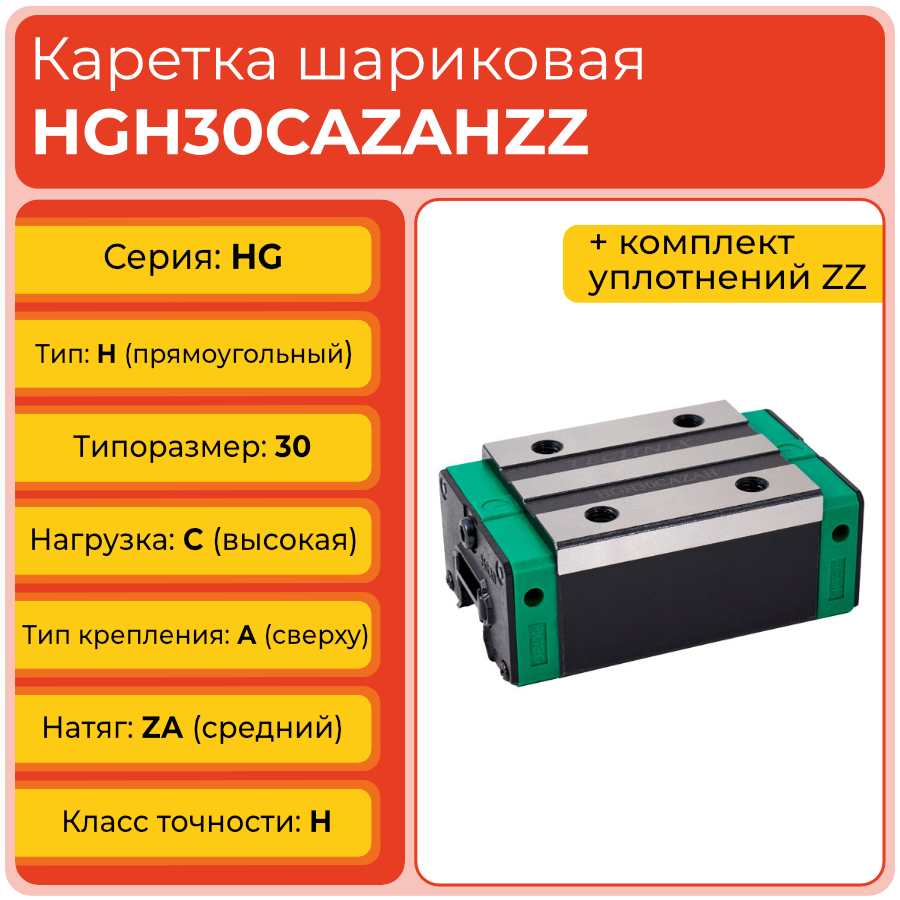

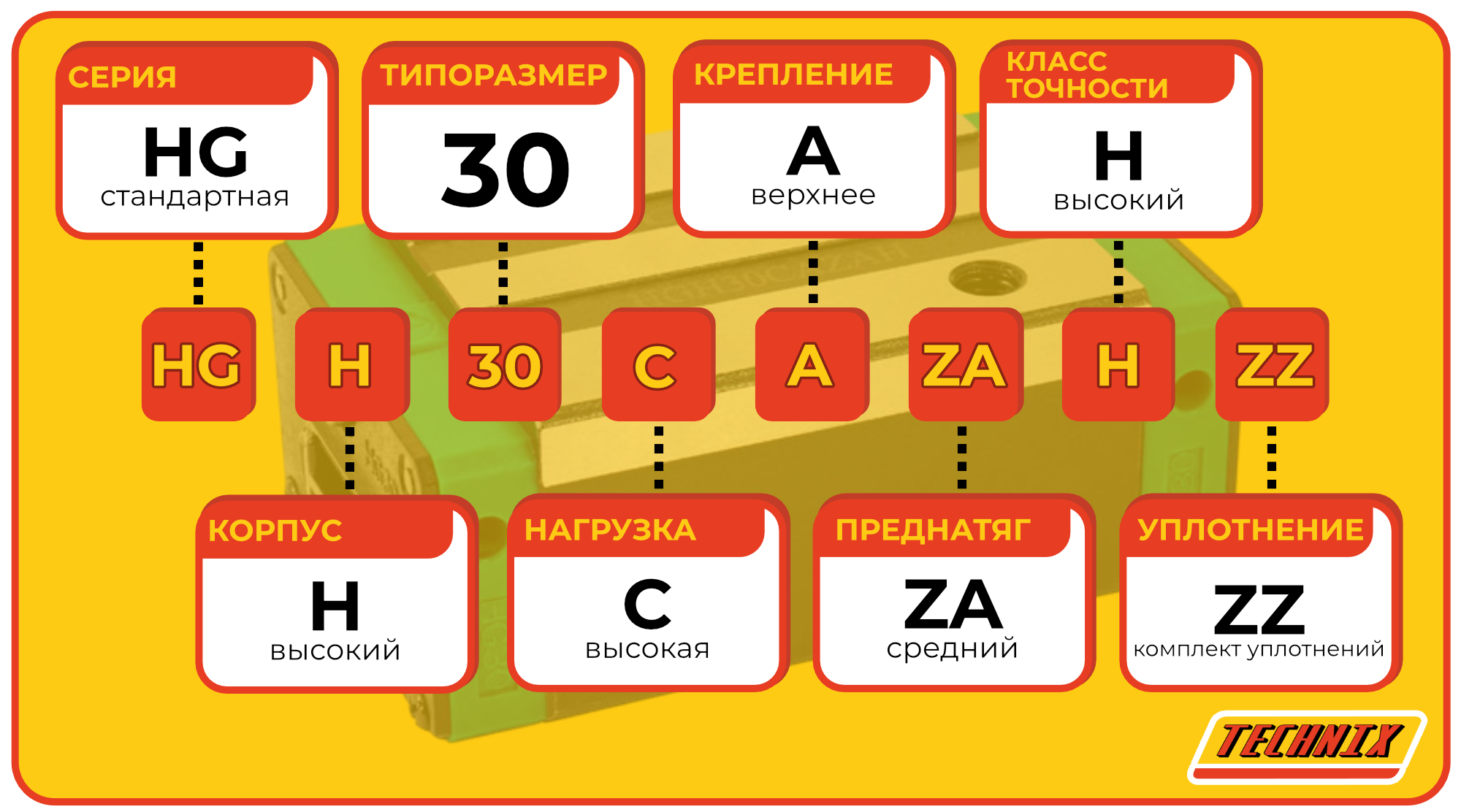

Обозначение HGH30CAZAHZZ позволяет понять, к какой серии и исполнению относится каретка, какие у неё габариты, нагрузочная способность, тип крепления, преднатяг, класс точности и наличие уплотнений. Правильная расшифровка важна при подборе аналога, замене существующей каретки или проектировании нового узла.
- HG — серия HG шариковых линейных направляющих высокой нагрузки.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 30 — типоразмер для направляющих шириной 30 мм.
- C — исполнение по возможной нагрузке: высокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, ориентированный на жёсткий и точный ход.
- H — высокий класс точности.
- ZZ — двусторонние уплотнения для защиты зоны качения от загрязнений.
Полное обозначение: HGH30CAZAHZZ. При заказе важно учитывать не только типоразмер 30, но и исполнение C по нагрузке, преднатяг ZA, класс точности H и уплотнения ZZ, поскольку именно их сочетание определяет ресурс и поведение узла.
Стоит обратить внимание
Суффикс ZZ в конце артикула означает наличие уплотнений именно на этой модификации. При кросс‑подборе или замене кареток разных производителей важно отдельно уточнять, предусмотрены ли уплотнения и какого они типа.
Конструкция и устройство
Каретка HGH30CAZAHZZ TECHNIX выполняется в виде высокого прямоугольного шарикового блока бесфланцевого типа для профильных направляющих серии HG типоразмера 30. Внутри корпуса расположены дорожки качения с четырёхрядной схемой контакта шариков, обеспечивающей устойчивое восприятие нагрузок и плавный ход вдоль рельса. Верхний тип крепления через резьбовые отверстия на монтажной площадке упрощает интеграцию каретки в линейные модули, а двусторонние уплотнения по торцам защищают зону качения от загрязнений.
- Высокий корпус H из закалённой стали с шлифованными рабочими поверхностями.
- Четырёхрядная шариковая система качения для устойчивого восприятия нагрузок.
- Исполнение C по возможной нагрузке для тяжёлых режимов работы.
- Верхнее крепление A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Двусторонние уплотнения ZZ, снижающие попадание стружки, пыли и мелких частиц внутрь каретки.
Стоит обратить внимание
Уплотнения уменьшают загрязнение внутренней части каретки, но не снимают требований к регулярной смазке и контролю состояния направляющей. Для реализации полного ресурса узла важно сочетать защиту от загрязнений с корректным обслуживанием.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
Внутри типоразмера 30 наличие или отсутствие уплотнений (ZZ) не меняет габариты и схему крепления, но существенно влияет на устойчивость узла к загрязнению. Это нужно учитывать при расчёте ресурса и планировании обслуживания оборудования.
Технические параметры и условия эксплуатации
Линейная каретка HGH30CAZAHZZ рассчитана на работу с направляющими HGR30 в узлах, где одновременно важны высокая нагрузка и защита зоны качения от загрязнений. Габариты корпуса составляют 97,4×60×45 мм, межцентровые расстояния крепёжных отверстий C и B — по 40 мм, тип крепления — A, сверху. Исполнение C по нагрузке, преднатяг ZA и высокий класс точности H обеспечивают жёсткий и точный ход, а уплотнения ZZ дополнительно защищают внутренние элементы каретки.
- Серия: HG, высокая нагрузка.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 30.

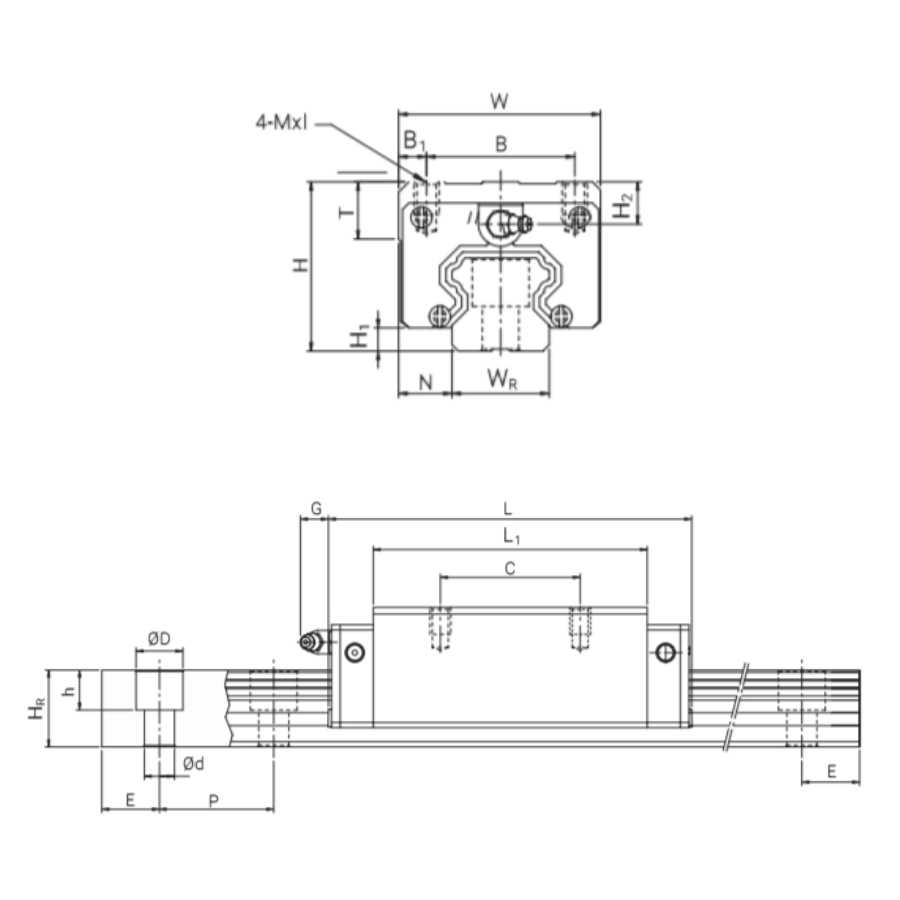

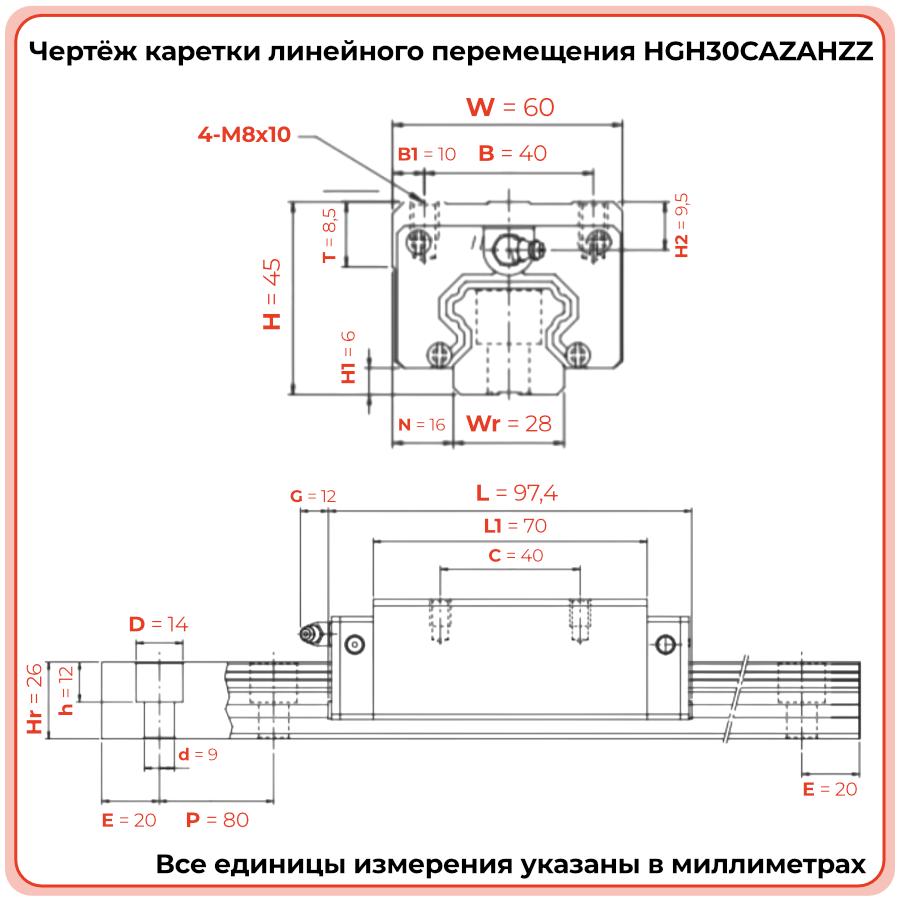

- Габариты каретки: L 97,4 мм; W 60,0 мм; H 45,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 40,0 мм; B 40,0 мм.
- Тип крепления: A, сверху.
- Уплотнения: ZZ, двусторонние.
- Для корректной работы необходим точный монтаж на совместимую направляющую, регулярная смазка с учётом уплотнённого исполнения и соблюдение расчётных режимов нагрузки и скорости.
Стоит обратить внимание
При подборе смазочного материала важно учитывать наличие уплотнений: неправильно подобранная смазка может ухудшить работу уплотнений и привести к ускоренному загрязнению зоны качения.
Применяемость
Каретка HGH30CAZAHZZ применяется в линейных осях и направляющих узлах, где типоразмер 30 по нагрузке оправдан, а зона качения подвержена загрязнению. Модель подходит для станков с ЧПУ, портальных систем, автоматизированных линий, модулей подачи и позиционирования, работающих в условиях присутствия стружки, пыли или других мелких частиц. По сравнению с исполнением без уплотнений каретка обеспечивает большую устойчивость к загрязнению при тех же габаритах.
- Оси станков и фрезерных комплексов с выраженным образованием стружки.
- Портальные системы и координатные столы, работающие в загрязнённой среде.
- Автоматизированные линии и производственные участки с абразивной пылью.
- Линейные модули подачи и позиционирования при интенсивной эксплуатации.
- Узлы, где дополнительная защита зоны качения является важным критерием надёжности.
Стоит обратить внимание
При выборе между HGH30CAZAH и HGH30CAZAHZZ имеет смысл ориентироваться не только на расчётную нагрузку, но и на реальные условия работы: уровень загрязнения, тип обрабатываемого материала и эффективность системы удаления стружки.
Часто задаваемые вопросы
- В чём главное отличие HGH30CAZAHZZ от HGH30CAZAH?
Основное отличие — наличие двусторонних уплотнений ZZ. Габариты и схема крепления одинаковы, но исполнение с уплотнениями лучше защищает внутреннюю часть каретки от загрязнений и, как правило, обеспечивает более стабильный ресурс в сложных условиях. - Можно ли заменить каретку без уплотнений на HGH30CAZAHZZ без доработки посадочного места?
При использовании той же направляющей HGR30 и сохранении посадочных размеров такая замена обычно не требует механической доработки. Важно только учесть особенности обслуживания узла с уплотнённой кареткой. - Как уплотнения влияют на сопротивление перемещению?
Наличие уплотнений может немного увеличить сопротивление движению, однако на практике это компенсируется корректным подбором привода и режимов смазки. В обмен получается лучшая защита зоны качения. - Нужно ли менять интервал обслуживания при переходе на исполнение ZZ?
Интервал обслуживания зависит от условий эксплуатации. При наличии уплотнений акцент смещается с частоты очистки зоны качения на контроль состояния уплотнений и регулярность подачи смазки. - Подходит ли HGH30CAZAHZZ для модернизации существующих узлов?
Да, при совпадении посадочных размеров и правильной оценке нагрузок каретка HGH30CAZAHZZ может быть использована для модернизации узлов, где требуется повысить устойчивость к загрязнению без изменения типоразмера рельса.
Стоит обратить внимание
Перед переходом на исполнение ZZ целесообразно оценить общий уровень загрязнения, состояние направляющих и эффективность существующей системы удаления стружки. Комплексный подход позволит максимально использовать преимущества каретки с уплотнениями.
