О товаре
Линейная каретка HGH25HAZAH TECHNIX — шариковая каретка серии HG высокой нагрузки в исполнении H, рассчитанная на сверхвысокую возможную нагрузку при типоразмере 25. Модель ориентирована на применение в ответственных узлах линейного перемещения, где к каретке предъявляют повышенные требования по жёсткости, ресурсу и устойчивости к динамическим нагрузкам.
HGH25HAZAH работает совместно с направляющими HGR25 и обеспечивает жёсткий и стабильный ход подвижного узла при значительной массе и повторяющихся нагрузках. Исполнение H по возможной нагрузке, преднатяг ZA и высокий класс точности H делают эту каретку подходящим выбором для тяжёлых осей станков, портальных систем и линейных модулей, где стандартная ветка C по нагрузке используется с недостаточным запасом.
Стоит обратить внимание
HGH25HAZAH имеет смысл именно там, где запас по нагрузке критичен: если фактические усилия близки к пределам исполнений C, переход на ветку H позволяет увеличить надёжность узла без увеличения типоразмера направляющей.

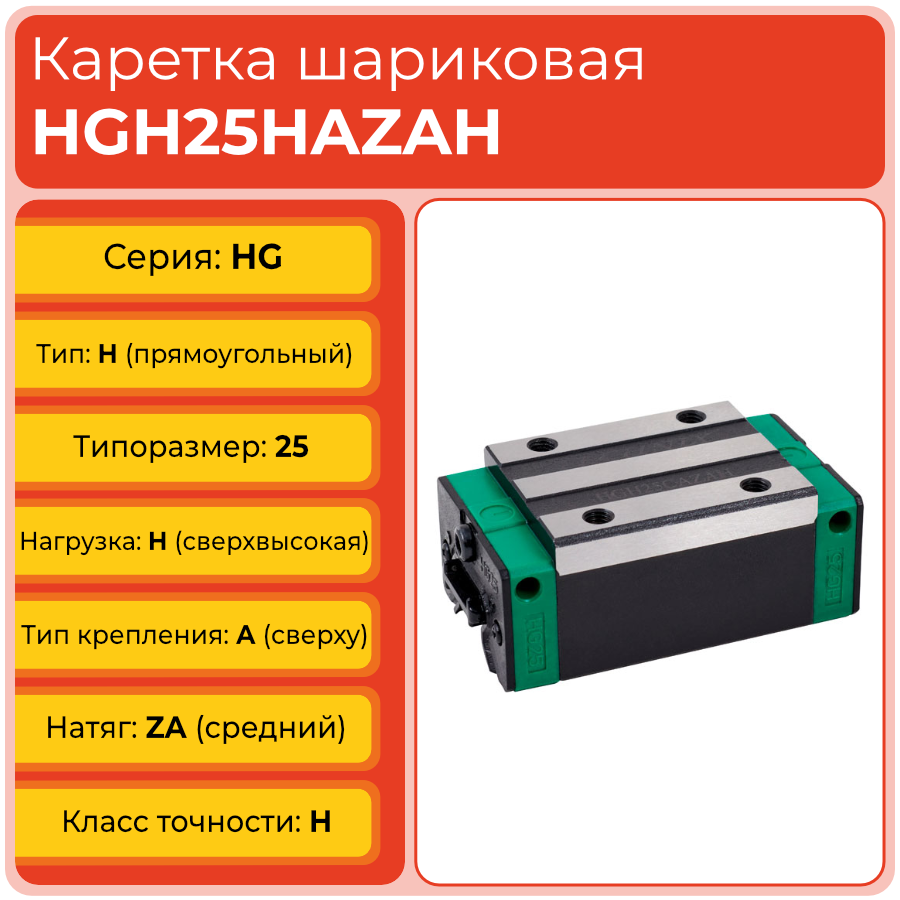

Расшифровка артикула
Обозначение HGH25HAZAH содержит ключевые параметры линейной каретки: серию, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Такая расшифровка позволяет корректно отличить данную модель от соседних решений серии HG H.
- HG — серия HG шариковых линейных направляющих высокой нагрузки.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 25 — типоразмер для направляющих шириной 25 мм.
- H — исполнение по возможной нагрузке: сверхвысокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий ход с минимальным люфтом.
- H — высокий класс точности.
Полное обозначение: HGH25HAZAH TECHNIX. Для правильного применения важно учитывать одновременно типоразмер 25, исполнение H по нагрузке, преднатяг ZA и высокий класс точности.
Стоит обратить внимание
В одном артикула встречается две буквы H с разным значением: первая относится к типу корпуса, а H после числа — к исполнению по нагрузке. При кросс‑подборе аналогов это нужно учитывать, чтобы не перепутать уровни нагрузочной способности.
Конструкция и устройство

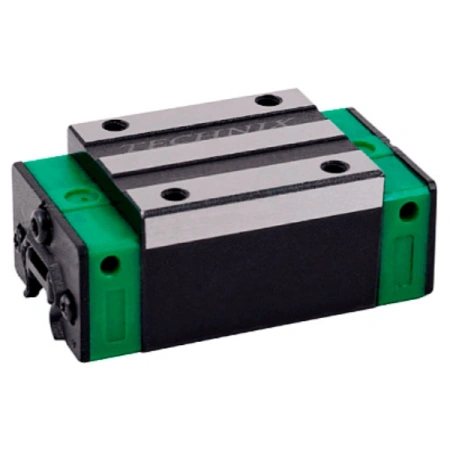

Каретка HGH25HAZAH TECHNIX представляет собой высокий прямоугольный шариковый блок бесфланцевого типа для профильных направляющих серии HG типоразмера 25. Корпус изготовлен из закалённой стали, рабочие поверхности тщательно шлифуются, а внутренние дорожки качения реализуют четырёхрядную схему контакта шариков. Верхнее крепление через резьбовые отверстия облегчает интеграцию каретки в конструкцию, а исполнение H по нагрузке и преднатяг ZA формируют жёсткий ходовой узел, рассчитанный на тяжёлые режимы работы.
- Высокий корпус H с повышенной жёсткостью.
- Четырёхрядная шариковая схема контакта для устойчивого восприятия нагрузок.
- Исполнение H по возможной нагрузке для сверхтяжёлых режимов эксплуатации.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Совместимость по посадочным размерам с другими каретками HG H типоразмера 25.
Стоит обратить внимание
За счёт исполнения H по нагрузке каретка HGH25HAZAH имеет больший запас по несущей способности, чем HGH25CAZAH или HGH25CAZAHZZ. Это важно в узлах, где нагрузка приближается к верхней границе типоразмера 25.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
HGH25HAZAH — крайняя по нагрузке модификация в типоразмере 25. При дальнейшем росте нагрузок разумнее переходить на следующий типоразмер направляющей, а не пытаться использовать запас одной каретки сверх её рекомендованных значений.
Технические параметры и условия эксплуатации

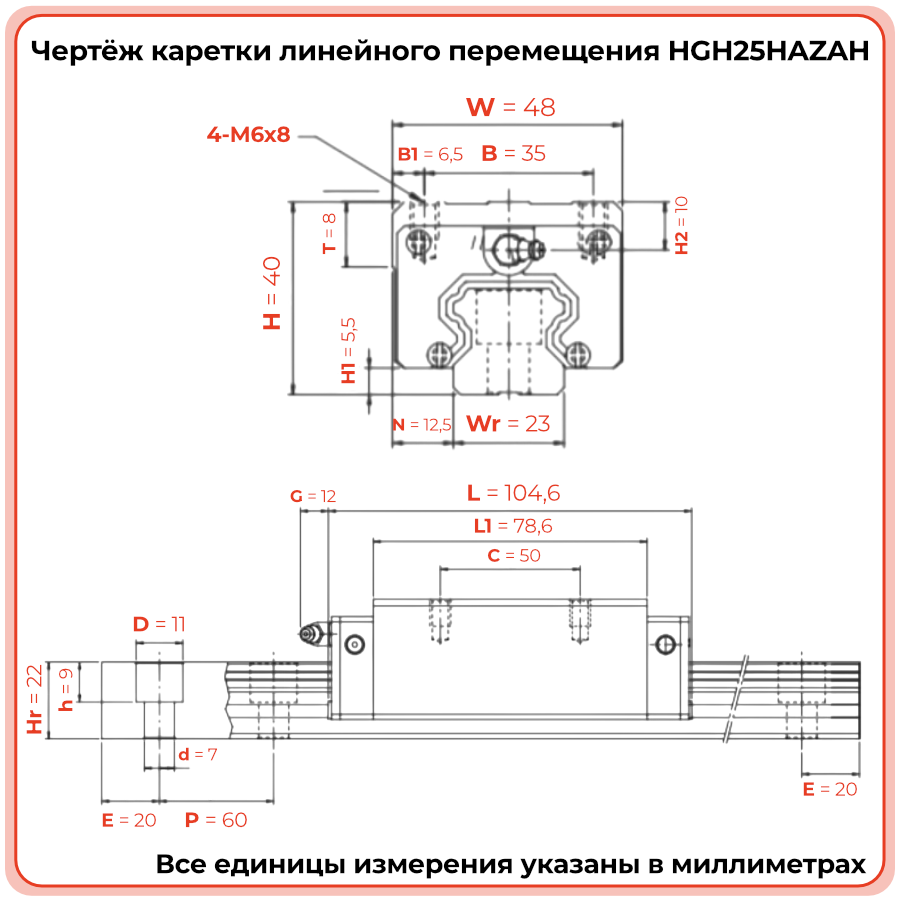

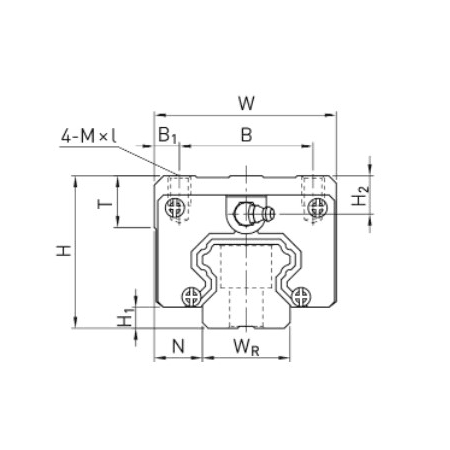

Линейная каретка HGH25HAZAH TECHNIX ориентирована на совместную работу с направляющими HGR25 при сверхвысоких уровнях нагрузки. Габариты корпуса составляют 104,6×48×40 мм, межцентровое расстояние крепёжных отверстий C — 50 мм, B — 35 мм, тип крепления — A, сверху. Исполнение H по нагрузке и преднатяг ZA обеспечивают жёсткий ходовой контур и устойчивость к значительным динамическим воздействиям, что важно для тяжёлых осей и портальных систем.
- Серия: HG, высокая нагрузка.
- Тип корпуса: H, прямоугольный бесфланцевый, высокий.
- Типоразмер направляющей: 25.
- Габариты каретки: L 104,6 мм; W 48,0 мм; H 40,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 50,0 мм; B 35,0 мм.
- Тип крепления: A, сверху.
- Для сохранения заявленных характеристик требуется точный монтаж на совместимую направляющую, контроль чистоты посадочных поверхностей, регулярная смазка и соблюдение рекомендуемых режимов нагрузки.
Стоит обратить внимание
При проектировании узла с HGH25HAZAH имеет смысл заранее учитывать возможный рост нагрузки. Если планируется дальнейшее наращивание массы или усилий, лучше сразу закладывать более крупный типоразмер рельса.
Применяемость
Каретка HGH25HAZAH TECHNIX применяется в линейных осях и направляющих узлах, где на типоразмер 25 приходится сверхвысокая нагрузка. Модель выбирают для тяжёлых осей станков, портальных систем, мощных модулей подачи и других узлов, в которых требуется максимальный запас по несущей способности без увеличения ширины направляющей. За счёт среднего преднатяга и высокого класса точности каретка подходит для узлов, где критичны как ресурс, так и повторяемость позиционирования.
- Тяжёлые оси станков с ЧПУ и фрезерных комплексов.
- Портальные системы, где на каретки приходится значительная масса портала или инструмента.
- Модули подачи и позиционирования в тяжёлых режимах работы.
- Автоматизированные линии и производственные комплексы с высокими нагрузками.
- Узлы, где запас по нагрузке критичен для безопасности и надёжности всей конструкции.
Стоит обратить внимание
При выборе между HGH25CAZAH/HGH25CAZAHZZ и HGH25HAZAH надо сопоставлять реальную нагрузку и требования к ресурсу. Если запас по нагрузке по ветке C недостаточен, переход на исполнение H оправдан даже при усложнении конструкции.
Часто задаваемые вопросы
- В каких случаях стоит переходить на HGH25HAZAH вместо HGH25CAZAH?
Если расчётные нагрузки по оси либо уже близки к пределам исполнения C, либо планируется их дальнейшее увеличение, целесообразно сразу закладывать исполнение H по нагрузке, чтобы обеспечить запас по ресурсу и надёжности. - Можно ли использовать HGH25HAZAH в узле, где ранее стояла каретка серии C?
При совпадении типоразмера, присоединительных размеров и схемы крепления такая замена технически возможна и обычно повышает запас по нагрузке. Тем не менее важно перепроверить расчёты и режим работы всей оси. - Как исполнение H по нагрузке отражается на выборе привода?
Более жёсткая и тяжёлая каретка может потребовать корректировки параметров привода, особенно при высоких скоростях. При проектировании стоит учитывать не только массу узла, но и жёсткость системы в целом. - Нужно ли менять направляющую при переходе на исполнение H?
Если существующая направляющая HGR25 соответствует требованиям по геометрии и состоянию дорожек качения, её можно сохранить. При наличии износа или повреждений лучше менять комплект целиком. - Подходит ли HGH25HAZAH для модернизации старых узлов с недостаточным запасом по нагрузке?
Да, при соблюдении посадочных размеров и корректной оценки нагрузок каретка HGH25HAZAH может быть использована для усиления существующих узлов без изменения типоразмера рельса.
Стоит обратить внимание
Перед модернизацией узла рекомендуется пересчитать нагрузки и проверить все элементы системы: направляющие, крепёж, привод, опоры. Это позволит использовать потенциал исполнения H максимально эффективно.
