О товаре

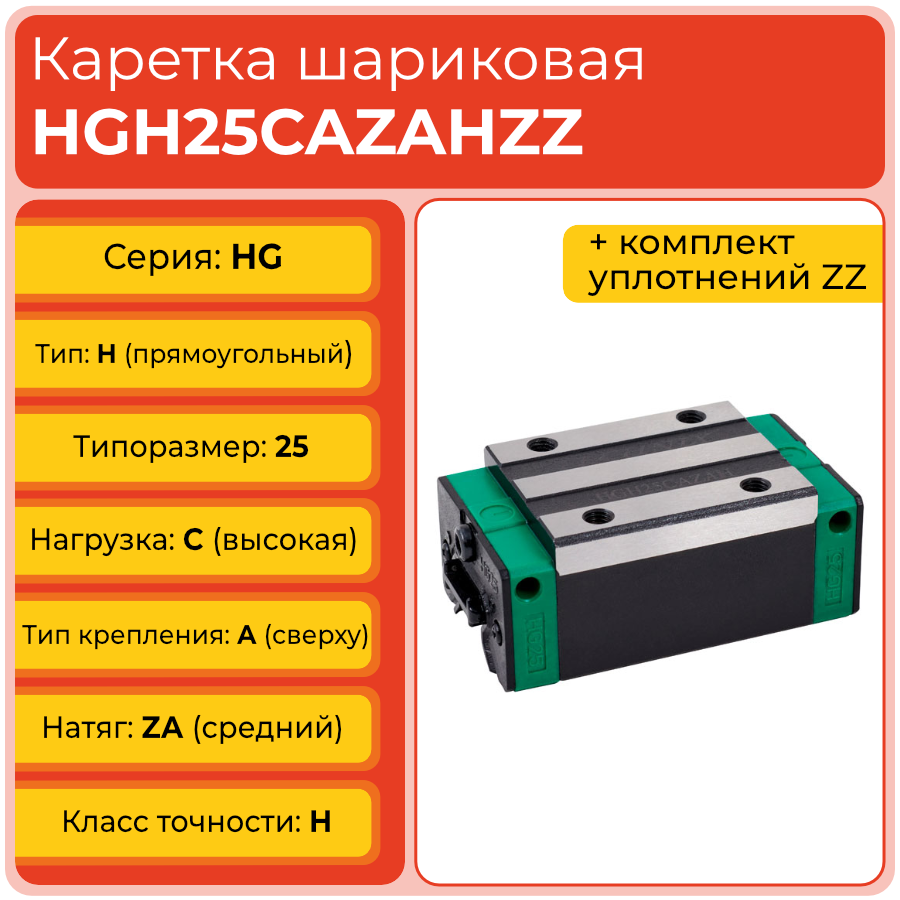

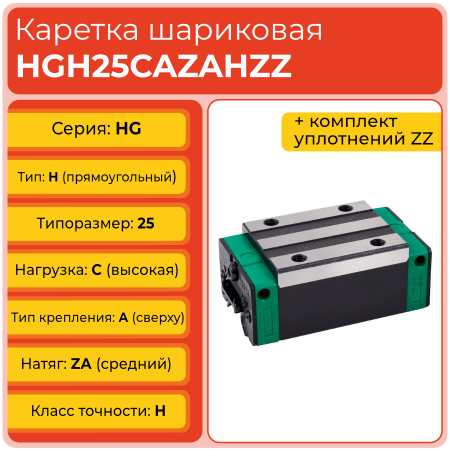

Линейная каретка HGH25CAZAHZZ TECHNIX — шариковая каретка серии HG высокой нагрузки для профильных направляющих шириной 25 мм в исполнении с двусторонними уплотнениями. Модель рассчитана на тяжёлые режимы работы и применяется там, где к узлу линейного перемещения предъявляют требования по жёсткости, точности и дополнительной защите от загрязнений.
HGH25CAZAHZZ устанавливается на направляющие HGR25 и обеспечивает стабильный ход подвижного узла в условиях повышенного загрязнения зоны качения. Исполнение C по возможной нагрузке и средний преднатяг ZA формируют жёсткий ходовой контур, а двусторонние уплотнения ZZ уменьшают риск попадания пыли, стружки и мелких частиц внутрь каретки, помогая сохранить ресурс и точность системы линейного перемещения.
Стоит обратить внимание
HGH25CAZAHZZ целесообразно рассматривать как решение для типоразмера 25, когда условия работы более грязные, чем у базовой каретки HGH25CAZAH. Если загрязнение выражено, наличие уплотнений значительно снижает вероятность преждевременного износа узла.

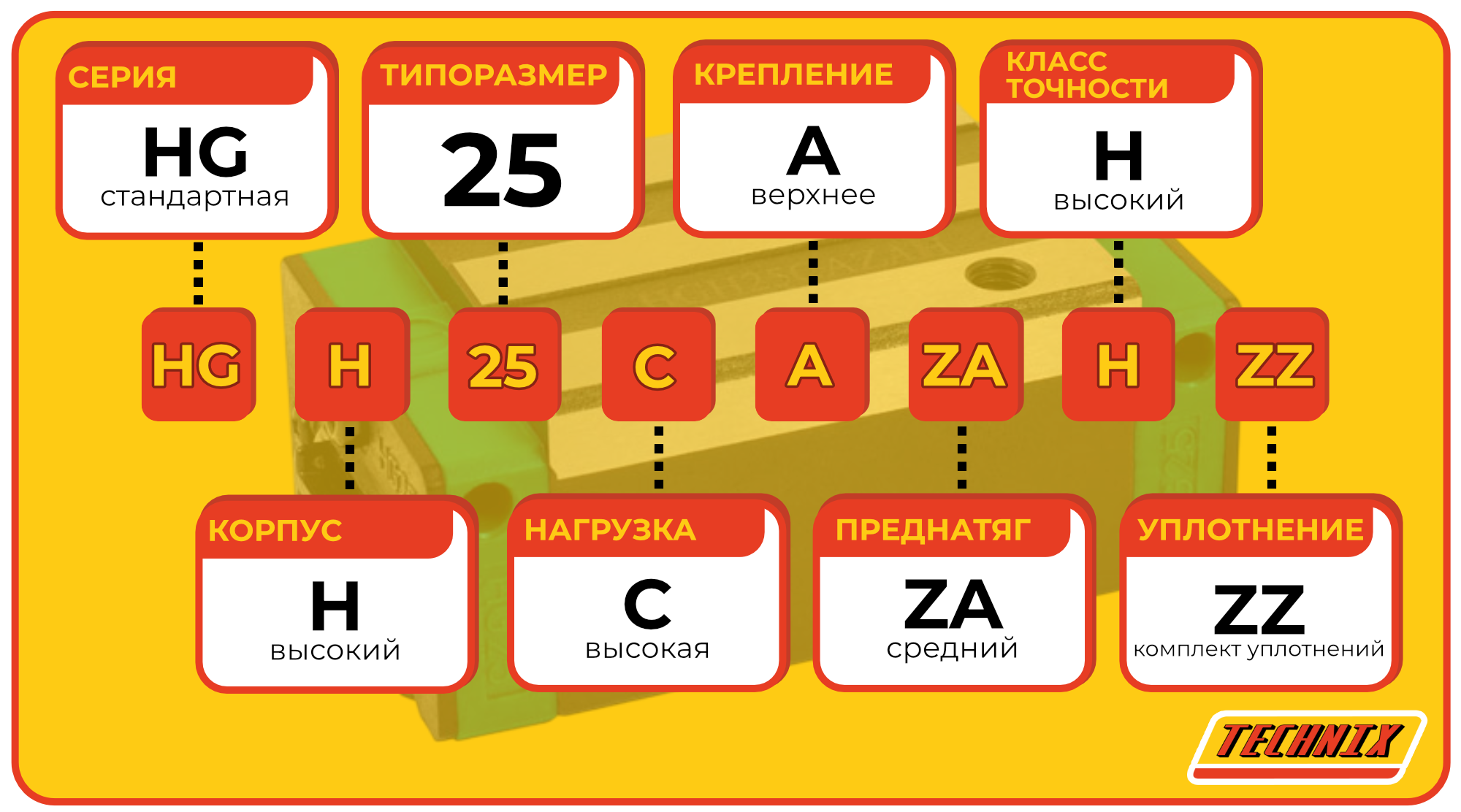

Расшифровка артикула
Обозначение HGH25CAZAHZZ фиксирует серию, тип корпуса, типоразмер, исполнение по нагрузке, тип крепления, преднатяг, класс точности и наличие уплотнений. Расшифровка позволит правильно отличить эту модификацию от соседних моделей и учесть её преимущества при подборе.
- HG — серия HG шариковых линейных направляющих высокой нагрузки.
- H — тип корпуса: высокий прямоугольный блок бесфланцевого исполнения.
- 25 — типоразмер для направляющих шириной 25 мм.
- C — исполнение по возможной нагрузке: высокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткий и точный ход.
- H — высокий класс точности.
- ZZ — двусторонние уплотнения для защиты зоны качения.
Полное обозначение: HGH25CAZAHZZ TECHNIX. При подборе и заказе важно учитывать комбинацию параметров: типоразмер 25, исполнение C по нагрузке, преднатяг ZA, класс точности H и уплотнения ZZ.
Стоит обратить внимание
Суффикс ZZ принципиален: при замене каретки или кросс‑подборе по другим брендам нужно отдельно проверять наличие уплотнений и их тип. Это напрямую влияет на ресурс и устойчивость узла к загрязнению.
Конструкция и устройство

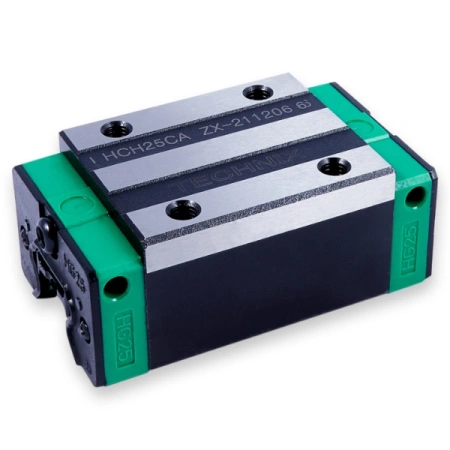

Каретка HGH25CAZAHZZ выполнена в виде высокого прямоугольного шарикового блока бесфланцевого типа для профильных направляющих серии HG типоразмера 25. Внутренние дорожки качения с четырьмя рядами шариков обеспечивают устойчивое восприятие нагрузок и плавное перемещение вдоль рельса. Верхний тип крепления через резьбовые отверстия монтажной площадки упрощает установку каретки в узел, а двусторонние уплотнения по торцам корпусной части снижают попадание загрязнений в зону качения.
- Высокий корпус H из закалённой стали с шлифованными рабочими поверхностями.
- Шариковая четырёхрядная система качения для устойчивого восприятия нагрузок.
- Исполнение C по нагрузке для тяжёлых режимов работы.
- Верхнее крепление A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H.
- Двусторонние уплотнения ZZ для защиты зоны качения от пыли, стружки и мелких частиц.
Стоит обратить внимание
Уплотнения снижают загрязнение внутренней части каретки, но не заменяют регулярную смазку и контроль состояния направляющей. При интенсивной работе и абразивной среде важно поддерживать регламент обслуживания, чтобы реализовать полный ресурс узла.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Стоит обратить внимание
Внутри одного типоразмера 25 модификации без уплотнений и с уплотнениями (ZZ) имеют одинаковые габариты и схему крепления, но различаются устойчивостью к загрязнению. Это стоит учитывать при планировании ресурса и режима обслуживания оборудования.
Технические параметры и условия эксплуатации

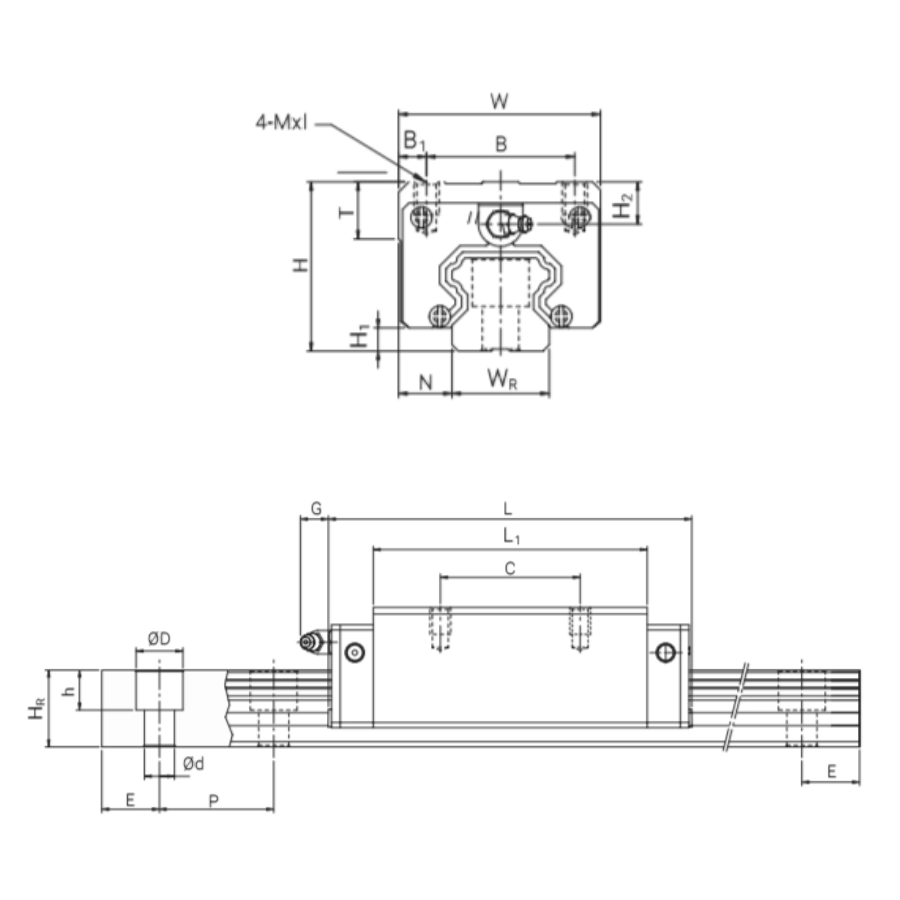

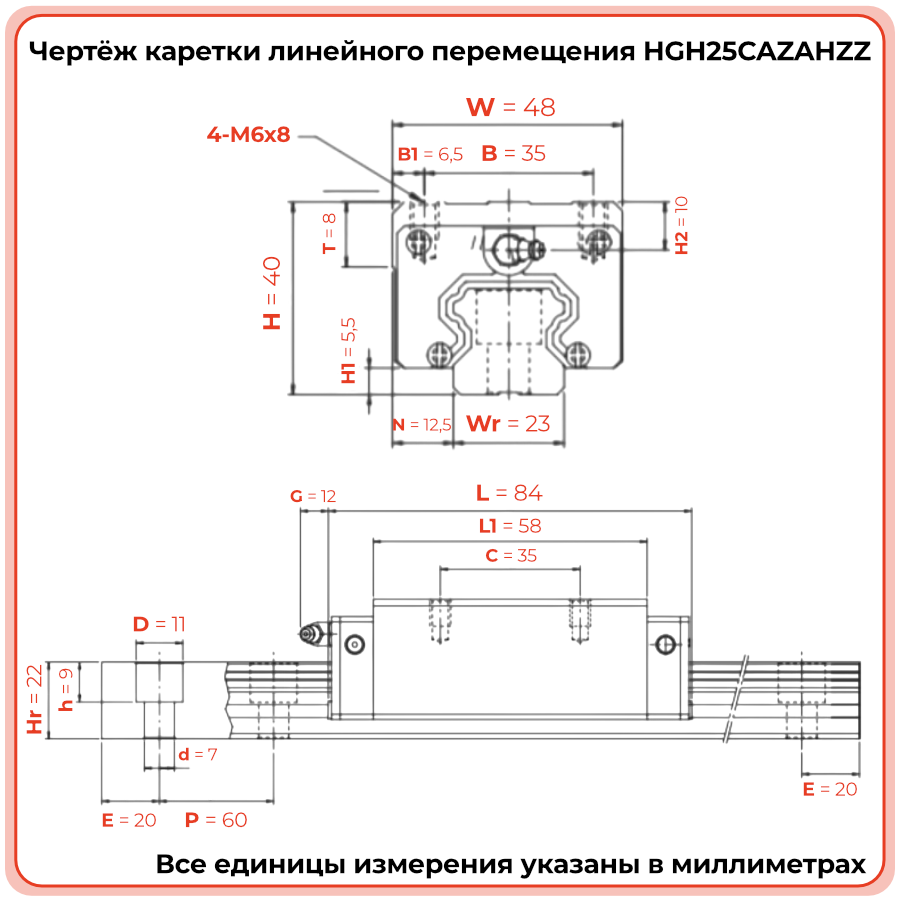

Линейная каретка HGH25CAZAHZZ TECHNIX ориентирована на совместную работу с направляющими HGR25 в условиях, где на узел линейного перемещения приходится высокая нагрузка и присутствуют загрязнения. Габариты корпуса составляют 84×48×40 мм, межцентровые расстояния крепёжных отверстий C и B — по 35 мм, тип крепления — A, сверху. Средний преднатяг ZA и исполнение C по нагрузке в сочетании с уплотнениями ZZ делают каретку подходящей для ответственных узлов с циклическим режимом и повышенными требованиями к ресурсу.
- Серия: HG, высокая нагрузка.
- Тип корпуса: H, прямоугольный бесфланцевый.
- Типоразмер направляющей: 25.
- Габариты каретки: L 84,0 мм; W 48,0 мм; H 40,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 35,0 мм; B 35,0 мм.
- Тип крепления: A, сверху.
- Уплотнения: ZZ, двусторонние.
- Для сохранения характеристик необходим корректный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей и регулярная смазка с учётом особенностей уплотнённого исполнения.
Стоит обратить внимание
При подборе смазочного материала важно учитывать наличие уплотнений. Использование неподходящей смазки может ухудшить работу уплотнений и привести к преждевременному загрязнению зоны качения.
Применяемость
Каретка HGH25CAZAHZZ TECHNIX применяется в линейных осях и направляющих узлах, где типоразмер 25 по нагрузке оправдан, а эксплуатационная среда характеризуется повышенным уровнем загрязнения. Модель подходит для станков, портальных систем, автоматизированных линий и модулей подачи, работающих в условиях присутствия стружки, пыли или других частиц, способных попасть в зону качения. По сравнению с исполнением без уплотнений она обеспечивает более стабильный ресурс при одинаковых габаритах.
- Оси станков и фрезерных установок с выраженным образованием стружки.
- Портальные системы и координатные столы, работающие в загрязнённой среде.
- Автоматизированные линии и участки с абразивной пылью.
- Линейные модули подачи и позиционирования при интенсивной эксплуатации.
- Узлы, где дополнительная защита зоны качения является важным критерием надёжности.
Стоит обратить внимание
При выборе между HGH25CAZAH и HGH25CAZAHZZ целесообразно ориентироваться не только на нагрузку и габариты, но и на реальные условия работы: наличие стружки, пыли, типа обрабатываемого материала и особенностей системы удаления отходов.
Часто задаваемые вопросы
- В чём главное отличие HGH25CAZAHZZ от HGH25CAZAH?
Основное отличие — наличие двусторонних уплотнений ZZ. По габаритам и схеме крепления каретки одинаковы, но исполнение с уплотнениями лучше защищает зону качения от загрязнений и, как правило, обеспечивает более стабильный ресурс в сложных условиях. - Можно ли заменить каретку без уплотнений на HGH25CAZAHZZ без доработки посадочного места?
При использовании той же направляющей HGR25 и сохранении посадочных размеров такая замена обычно не требует механической доработки. Важно лишь учесть особенности смазки и режим обслуживания уплотнённого исполнения. - Как уплотнения влияют на сопротивление перемещению?
Наличие уплотнений может немного увеличить сопротивление движению, однако на практике это чаще всего компенсируется правильным подбором привода и режимов смазки. В обмен пользователь получает лучшую защиту внутренних элементов каретки. - Нужно ли изменять интервал обслуживания при переходе на исполнение ZZ?
Интервал обслуживания зависит от реальных условий эксплуатации. При наличии уплотнений можно сместить акцент с частоты очистки зоны качения на контроль состояния уплотнений и своевременную подачу смазки. - Подходит ли HGH25CAZAHZZ для модернизации существующих узлов?
Да, при совпадении типоразмера, крепёжной схемы и габаритов каретка HGH25CAZAHZZ может использоваться для модернизации узлов, где требуется повысить устойчивость к загрязнению без изменения конструкции направляющей.
Стоит обратить внимание
При модернизации узла важно оценить не только саму каретку, но и состояние направляющей, систему удаления стружки и особенности процесса. Комплексный подход позволяет максимально использовать преимущества исполнения с уплотнениями.
