О товаре

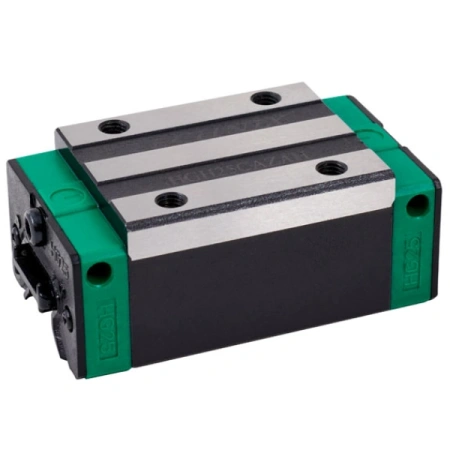

Линейная каретка HGH25CAZAH TECHNIX — шариковая каретка серии HG высокой нагрузки для профильных рельсов направляющих шириной 25 мм. Исполнение с высоким корпусом H и преднатягом ZA ориентировано на работу в промышленных системах, где одновременно важны жёсткость, точность позиционирования и устойчивость к длительным нагрузкам.
HGH25CAZAH устанавливается на направляющие HGR25 и формирует базовый узел линейного перемещения для станков, портальных систем и автоматизированных линий. Четырёхрядная шариковая схема контакта позволяет равномерно распределить усилия в нескольких направлениях, а исполнение C по возможной нагрузке в сочетании с преднатягом ZA даёт стабильный ход даже при существенных динамических нагрузках и частых циклах перемещения.
Стоит обратить внимание
На типоразмере 25 модификация HGH25CAZAH является базовой для тяжёлых режимов. Для более загрязнённых условий можно рассматривать исполнение с уплотнениями HGH25CAZAHZZ, а для сверхтяжёлых нагрузок — ветку HGH25HAZAH.

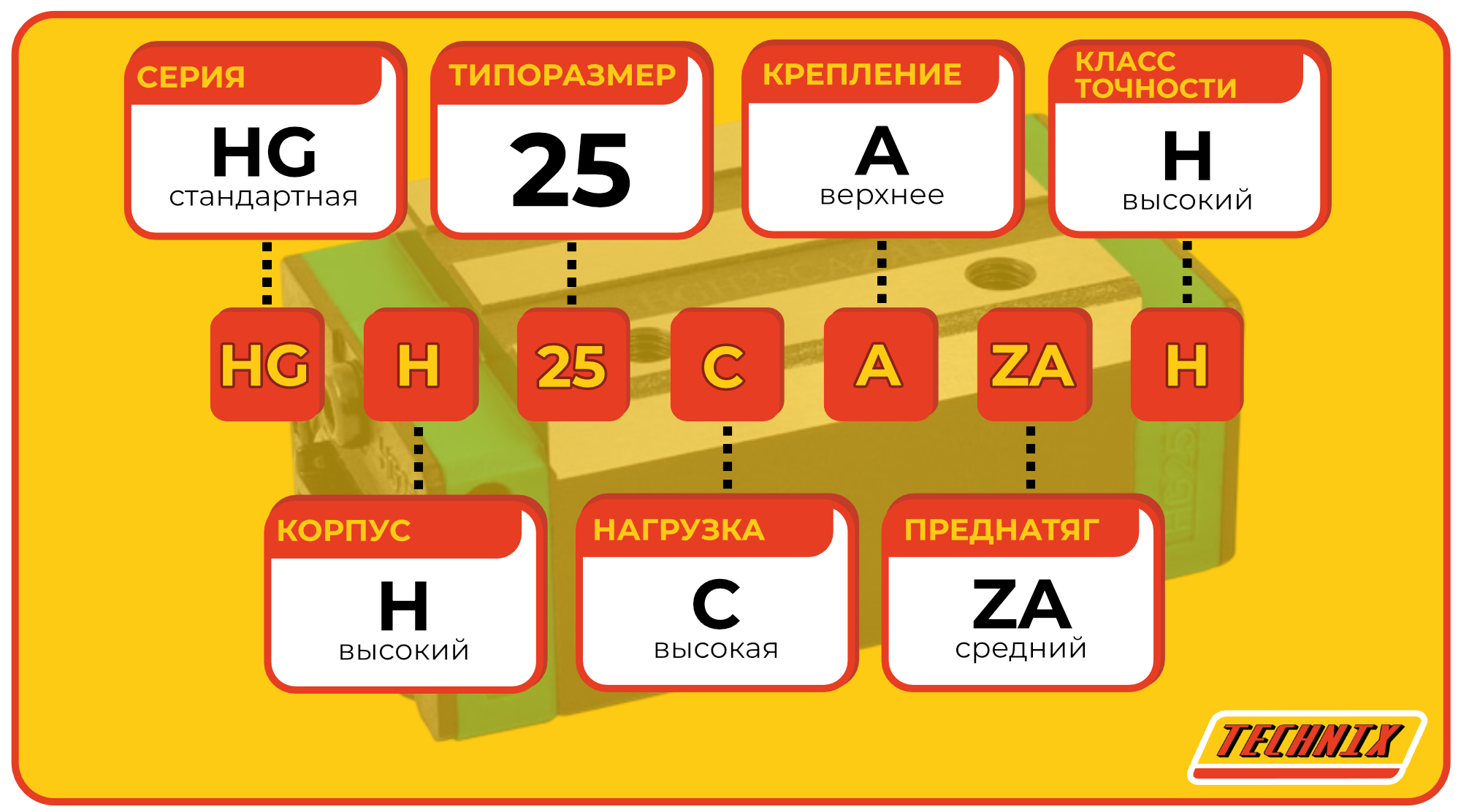

Расшифровка артикула
Обозначение HGH25CAZAH отражает серию направляющих, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Такая расшифровка упрощает подбор каретки под конкретный направляющий профиль и условия работы узла.
- HG — серия HG шариковых линейных направляющих высокой нагрузки.
- H — тип корпуса: высокий прямоугольный блок бесфланцевого исполнения.
- 25 — типоразмер для направляющих шириной 25 мм.
- C — исполнение по возможной нагрузке: высокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, ориентированный на жёсткий и точный ход с минимальным люфтом.
- H — высокий класс точности для прецизионных систем линейного перемещения.
Полное обозначение: HGH25CAZAH. При заказе важно учитывать не только типоразмер 25, но и конкретное исполнение по нагрузке, преднатягу и классу точности, чтобы каретка корректно работала в составе выбранной линейной системы.
Стоит обратить внимание
Внутри одного типоразмера 25 буквы C и H после числа обозначают разные уровни возможной нагрузки. При кросс‑подборе важно не путать исполнение HGH25CAZAH с HGH25HAZAH.
Конструкция и устройство

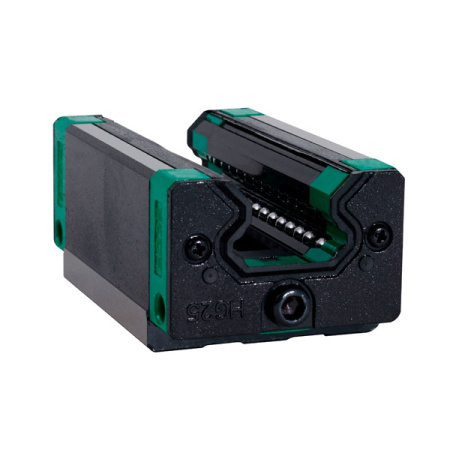

Каретка HGH25CAZAH представляет собой высокий прямоугольный шариковый блок бесфланцевого типа для профильных направляющих серии HG типоразмера 25. Корпус производят из закалённой стали, рабочие поверхности шлифуют для обеспечения стабильного контакта с рельсом, а четырёхрядная схема размещения шариков помогает воспринимать нагрузки в разных направлениях без потери плавности хода. Верхнее крепление через резьбовые отверстия монтажной площадки облегчает интеграцию каретки в линейные модули, столы и оси станков.
- Высокий корпус H с повышенной жёсткостью.
- Четырёхрядная шариковая система качения.
- Исполнение C по возможной нагрузке для тяжёлых режимов работы.
- Верхний тип крепления A через резьбовые отверстия.
- Средний преднатяг ZA и высокий класс точности H для точного линейного перемещения.
Стоит обратить внимание
Габариты и схема крепления HGH25CAZAH совпадают с другими каретками серии HG H типоразмера 25, что позволяет использовать её в типовых посадочных местах при соблюдении требований по нагрузке и преднатягу.
Размерный ряд кареток HGH
Ниже представлен размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Технические параметры и условия эксплуатации

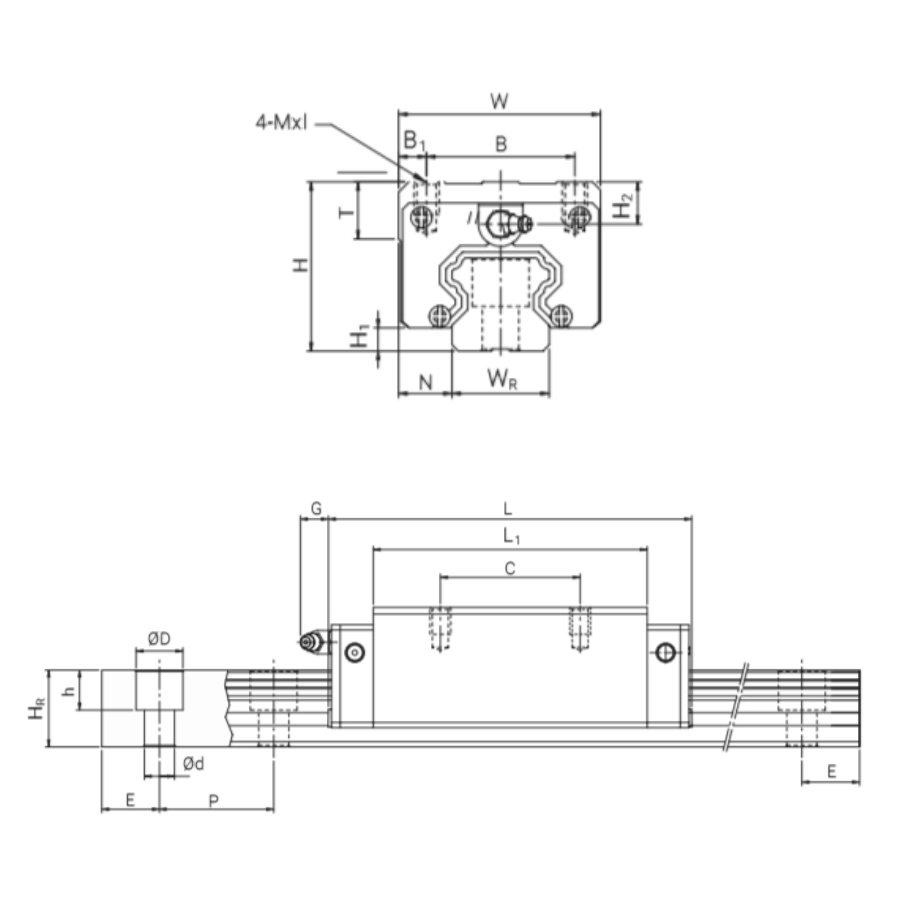

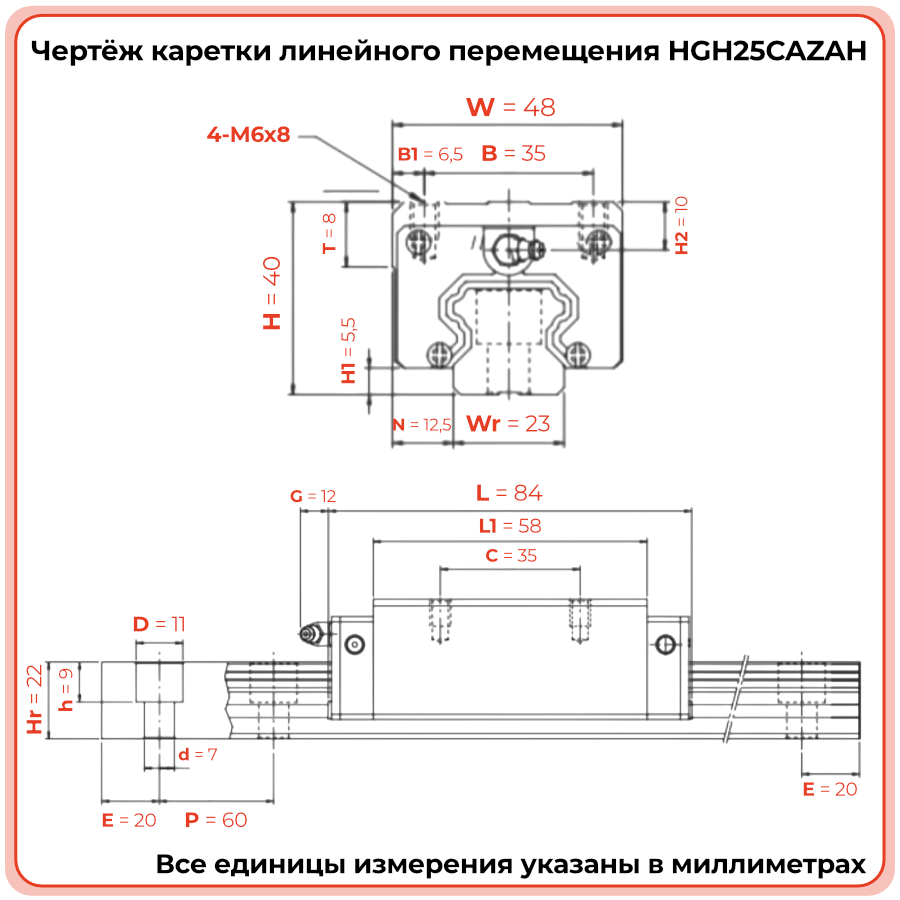

Линейная каретка HGH25CAZAH ориентирована на совместную работу с рельсовыми направляющими HGR25 и рассчитана на высокую нагрузку при средних значениях преднатяга. Габариты корпуса составляют 84×48×40 мм, межцентровое расстояние крепёжных отверстий C и B — по 35 мм, тип крепления — A, сверху. Такая конфигурация подходит для многих типовых посадочных мест и обеспечивает баланс между жёсткостью, плавностью хода и ресурсом узла.
- Серия: HG, высокая нагрузка.
- Тип корпуса: H, прямоугольный бесфланцевый.
- Типоразмер направляющей: 25.
- Габариты каретки: L 84,0 мм; W 48,0 мм; H 40,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 35,0 мм; B 35,0 мм.
- Тип крепления: A, сверху.
- Для сохранения заявленных характеристик необходим корректный монтаж на совместимую направляющую, соблюдение чистоты посадочных поверхностей, регулярная смазка и контроль отсутствия перекосов и ударных перегрузок.
Применяемость
Каретка HGH25CAZAH TECHNIX предназначена для линейных осей и направляющих узлов, где требуется типоразмер 25 с высокой несущей способностью и стабильной точностью перемещения. Модель применяют в узлах подачи и позиционирования, осевых системах станков, портальных конструкциях и автоматизированных линиях, где нагрузки выше, чем у компактных типоразмеров, но при этом важно сохранить контролируемый габарит линейного блока.
- Оси станков с ЧПУ и фрезерных установок типоразмера 25.
- Портальные системы и координатные столы средней и высокой нагрузки.
- Линейные модули подачи и перемещения инструмента.
- Автоматизированные линии и сборочные участки с циклическим режимом.
- Оборудование, где требуется устойчивый ход при значительной массе узла и повторяющихся нагрузках.
Часто задаваемые вопросы
- Когда стоит выбирать HGH25CAZAH, а не HGH25CAZAHZZ?
Если узел работает в относительно чистой среде без интенсивного попадания стружки и пыли, базовое исполнение HGH25CAZAH достаточно. Для более загрязнённых условий целесообразно применять вариант с уплотнениями HGH25CAZAHZZ. - Можно ли заменить каретку другой серии на HGH25CAZAH без доработки посадочного места?
При совпадении типоразмера, схемы крепления и присоединительных размеров такая замена возможна. Перед установкой необходимо сверить габариты по каталожной таблице и оценить, подходит ли уровень нагрузки и преднатяга для существующей конструкции. - Как преднатяг ZA влияет на выбор привода для оси?
Средний преднатяг увеличивает усилие, необходимое для перемещения каретки, но при этом снижает люфты и улучшает повторяемость позиционирования. Выбор привода нужно делать с учётом этого дополнительного сопротивления. - Насколько критично состояние направляющей при замене каретки?
Если рельс имеет износ, повреждения дорожек или геометрические отклонения, даже новая каретка не обеспечит стабильный ход. В таких ситуациях рекомендуется менять узел комплектно: и рельсовую направляющую, и каретку. - Можно ли использовать HGH25CAZAH в оси с переменной нагрузкой?
Да, каретка рассчитана на работу в условиях переменной нагрузки, при условии корректного подбора типоразмера, соблюдения монтажных требований и регламентной смазки узла.
