О товаре

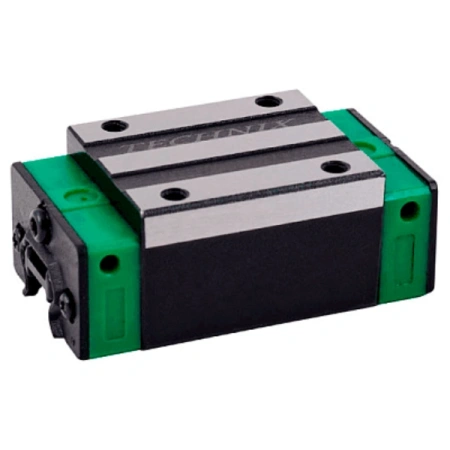

Линейная каретка HGH20HAZAH TECHNIX — шариковая каретка серии HG высокой нагрузки в исполнении H, рассчитанная на сверхвысокую возможную нагрузку. Модель предназначена для работы с профильными рельсовыми направляющими шириной 20 мм и применяется там, где стандартная ветка C по нагрузочной способности уже недостаточна.
HGH20HAZAH устанавливается на направляющие HGR20 и обеспечивает устойчивую работу линейного узла при значительных динамических и статических нагрузках. За счёт исполнения H по нагрузке и среднего преднатяга ZA каретка формирует жёсткий ходовой контур, позволяя оборудованию долго работать в циклическом режиме без заметного падения точности позиционирования.
Стоит обратить внимание
HGH20HAZAH логично рассматривать как шаг выше по нагрузочной способности относительно HGH20CAZAH/HGH20CAZAHZZ. При подборе важно учитывать не только типоразмер 20, но и именно исполнение H по возможной нагрузке.

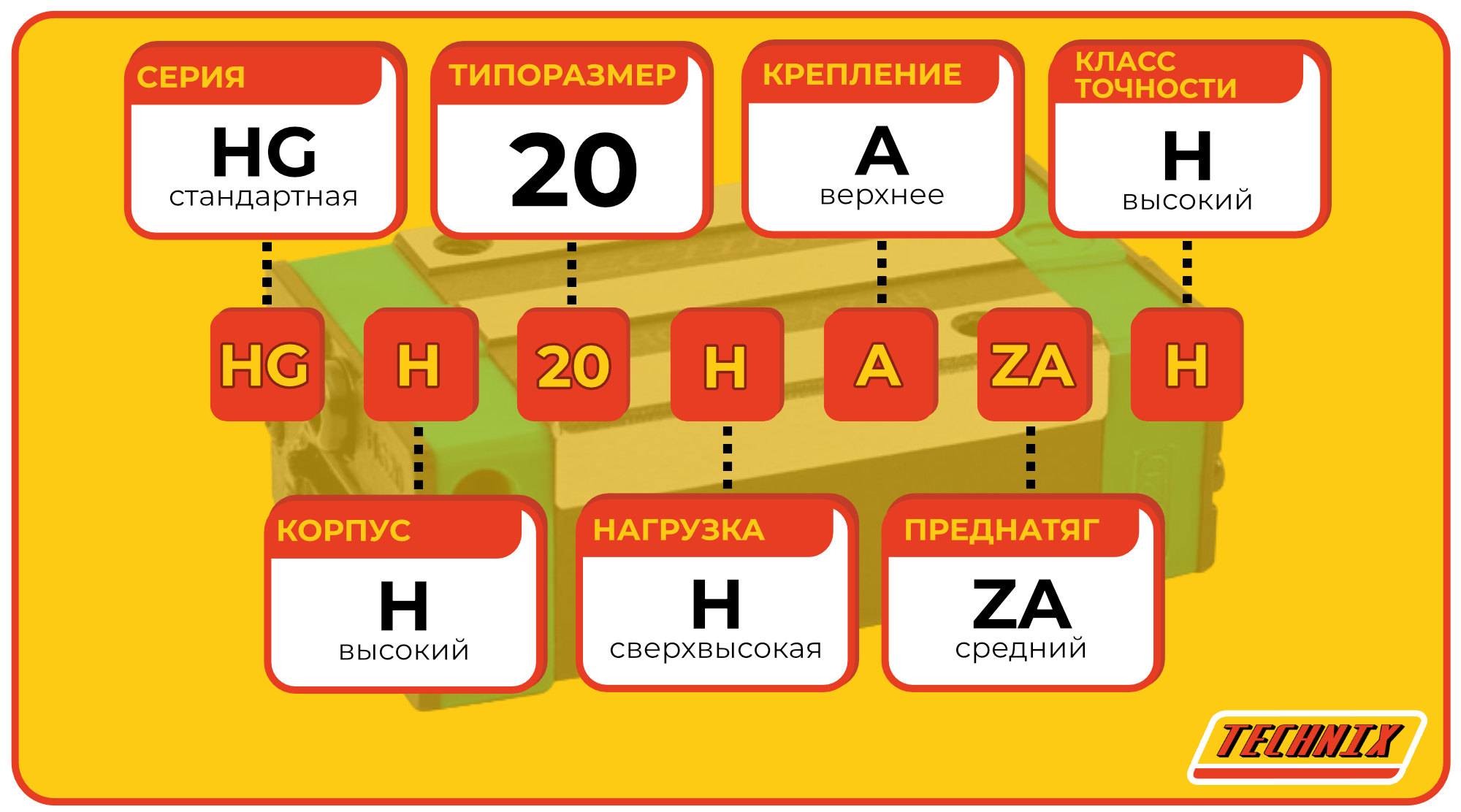

Расшифровка артикула
Обозначение HGH20HAZAH отражает серию направляющей, тип корпуса, типоразмер, исполнение по нагрузке, способ крепления, преднатяг и класс точности. Корректная расшифровка артикула помогает отличить данную модификацию от кареток ветки C и верно оценить её применимость в тяжёлых режимах работы.
- HG — серия HG шариковых линейных направляющих высокой нагрузки.
- H — тип корпуса: высокий прямоугольный блок бесфланцевого исполнения.
- 20 — типоразмер для направляющих шириной 20 мм.
- H — исполнение по возможной нагрузке: сверхвысокая нагрузка.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, обеспечивающий жёсткое и точное перемещение.
- H — высокий класс точности для прецизионных систем позиционирования.
Полное обозначение: HGH20HAZAH TECHNIX. При выборе каретки этого артикула важно учитывать серию HG, тип корпуса H, типоразмер 20, исполнение H по нагрузке, верхнее крепление, преднатяг ZA и высокий класс точности.
Стоит обратить внимание
Повторяющаяся буква H в артикулах серии HG H означает разные характеристики: первая H — тип корпуса, а H после типоразмера — исполнение по нагрузке. При кросс‑подборе это нужно обязательно учитывать.
Конструкция и устройство
Каретка HGH20HAZAH TECHNIX представляет собой высокий прямоугольный шариковый блок бесфланцевого типа для профильных направляющих серии HG типоразмера 20. Внутри корпуса реализована четырёхрядная схема контакта шариков, которая позволяет надёжно воспринимать нагрузки в нескольких направлениях и поддерживать стабильный ход при значительной массе подвижного узла. Верхнее крепление через резьбовые отверстия упрощает монтаж каретки на стол, портал или отдельный модуль, а предусмотренные точки смазки позволяют обслуживать узел без разборки.
- Высокий корпус H из закалённой стали с шлифованными рабочими поверхностями.
- Шариковая система качения с четырьмя рядами контакта.
- Исполнение H по возможной нагрузке для сверхтяжёлых режимов работы.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA и высокий класс точности H для жёсткого ходового контура.
Стоит обратить внимание
За счёт исполнения H по нагрузке каретка HGH20HAZAH имеет смысл именно в тех узлах, где нагрузку по ветке C использовать уже рискованно. Для более мягких режимов достаточно моделей HGH20CAZAH или HGH20CAZAHZZ.
Размерный ряд кареток HGH
Ниже приведён размерный ряд линейных кареток HG H (HGH) TECHNIX от типоразмера 15 до 55. Текущий товар выделен.
Технические параметры и условия эксплуатации

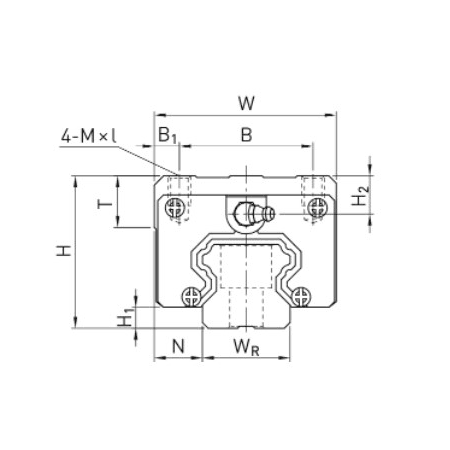

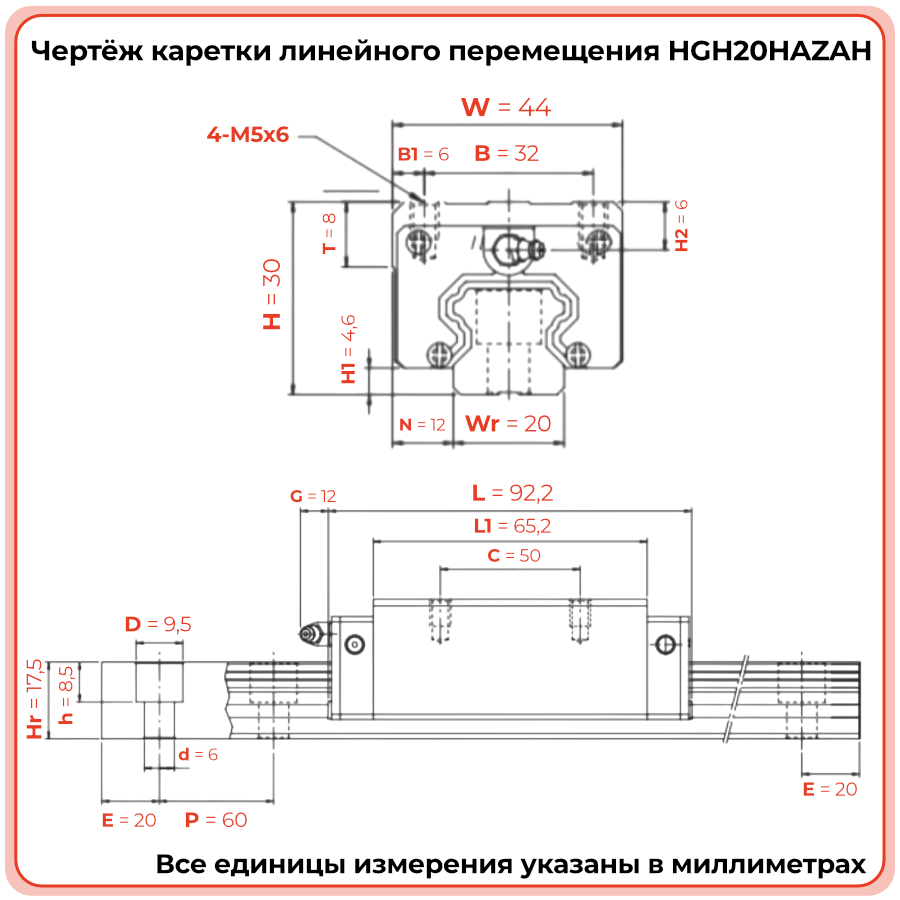

Линейная каретка HGH20HAZAH ориентирована на работу с профильными направляющими HGR20 в узлах, где на каретку передаются значительные нагрузки. Габариты корпуса составляют 92,2×44×30 мм, межцентровое расстояние крепёжных отверстий C — 50 мм, B — 32 мм, тип крепления — A, сверху. Средний преднатяг ZA формирует жёсткий ходовой контур, а исполнение H по возможной нагрузке расширяет область применения каретки за пределы стандартной ветки C.

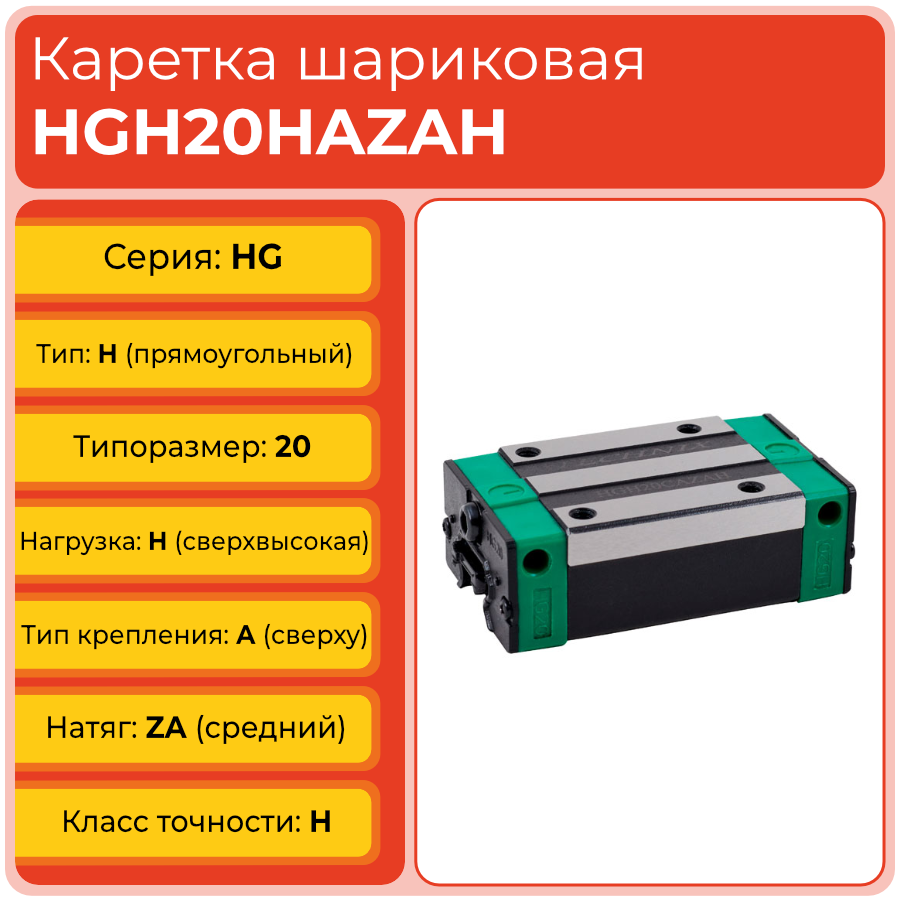

- Серия: HG, высокая нагрузка.
- Тип корпуса: H, прямоугольный бесфланцевый.
- Типоразмер направляющей: 20.
- Габариты каретки: L 92,2 мм; W 44,0 мм; H 30,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния: C 50,0 мм; B 32,0 мм.
- Тип крепления: A, сверху.
- Возможная нагрузка: H, сверхвысокая.
- Для обеспечения заявленных характеристик важно корректно монтировать каретку на совместимую направляющую, соблюдать чистоту посадочных поверхностей, регулярно выполнять смазку и избегать эксплуатационных перекосов и ударных перегрузок.
Применяемость
Каретка HGH20HAZAH применяется в линейных осях и направляющих узлах, где на относительно компактный типоразмер 20 приходится значительная масса или высокие динамические нагрузки. Эта модификация подходит для тяжёлых осей станков, портальных систем и автоматизированных линий, где требуется сочетание высокой несущей способности, точности и жёсткости. По сравнению с исполнениями C она целесообразна там, где запас по нагрузке критичен для надёжности всего узла.
- Тяжёлые оси станков с ЧПУ и фрезерных установок.
- Портальные системы с заметной массой портала или инструмента.
- Автоматизированные линии с интенсивным циклическим перемещением.
- Модули подачи и позиционирования в тяжёлых режимах работы.
- Оборудование, где повышенный запас по нагрузке критичен для ресурса и безопасности.
Часто задаваемые вопросы
- Чем HGH20HAZAH отличается от HGH20CAZAH и HGH20CAZAHZZ?
Исполнение H по возможной нагрузке рассчитано на более тяжёлые режимы работы по сравнению с веткой C. При выборе между этими артикулами ориентируются на фактические нагрузки, требуемую жёсткость и условия эксплуатации (включая наличие загрязнений). - Можно ли использовать HGH20HAZAH в месте, где ранее стояла каретка серии C?
При совпадении типоразмера, крепёжной схемы и основных присоединительных размеров такая замена возможна и обычно даёт запас по нагрузке. Однако перед установкой нужно сверить геометрию узла и оценить, не изменится ли режим работы из‑за другого преднатяга. - В каких случаях исполнение H по нагрузке избыточно?
Если фактические нагрузки далеки от предельных значений типоразмера 20 и узел работает в мягких режимах, практической необходимости в исполнении H может не быть. В таких случаях более рационально применять каретки серии C с нужным натягом и уплотнениями. - Как влияет преднатяг ZA на эксплуатацию каретки?
Средний преднатяг ZA обеспечивает жёсткий, но контролируемый ход. Он уменьшает люфты и повышает повторяемость перемещений, при этом увеличивает сопротивление движению по сравнению с лёгким преднатягом Z0, что нужно учитывать при подборе привода. - Нужно ли менять направляющую при замене каретки на HGH20HAZAH?
Если существующая направляющая HGR20 находится в исправном состоянии и соответствует требованиям по геометрии и состоянию дорожек качения, её можно сохранить. При присутствии износа, коррозии или геометрических дефектов рекомендуется менять узел комплектно.
