О товаре

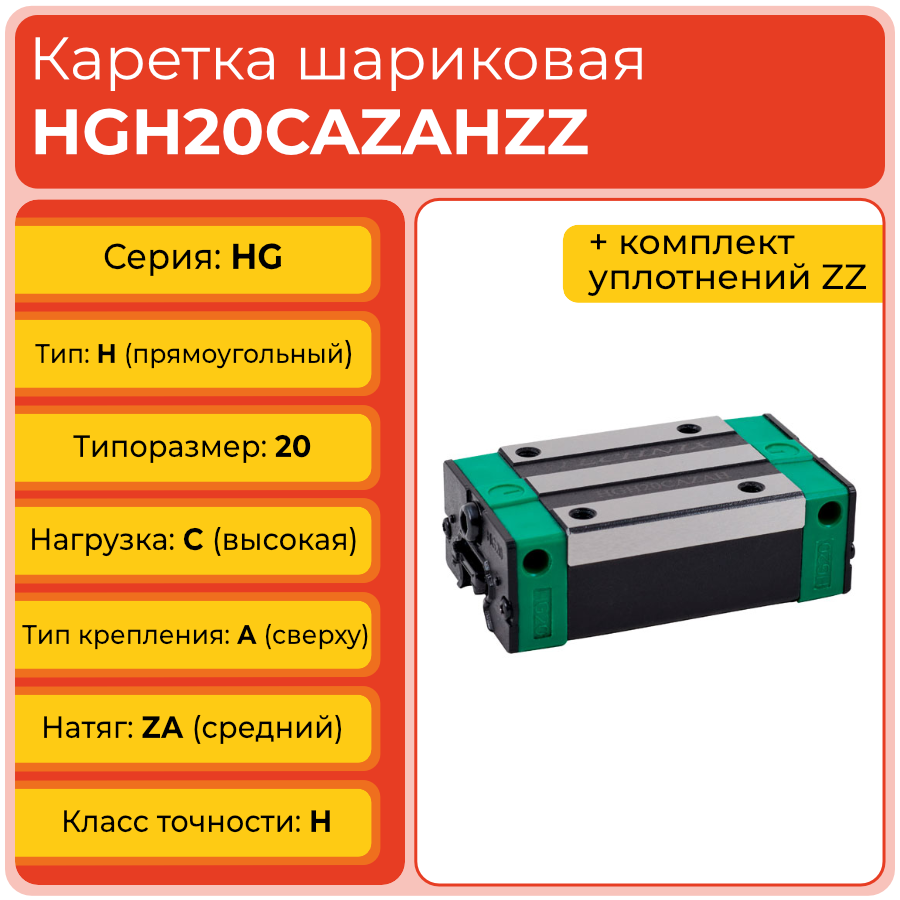

Линейная каретка HGH20CAZAHZZ — шариковая каретка серии HG высокой нагрузки для профильных направляющих шириной 20 мм в исполнении с двусторонними уплотнениями. Модель рассчитана на работу в узлах линейного перемещения, где помимо жёсткости и точности требуется повышенная защита зоны качения от пыли, стружки и других загрязнений.
HGH20CAZAHZZ применяется совместно с направляющими серии HG типоразмера 20 и обеспечивает плавное линейное перемещение подвижного узла в станках, автоматизированных системах и портальных установках. За счёт среднего преднатяга ZA и уплотнений ZZ каретка устойчиво работает в среде с повышенным загрязнением, сохраняя точность ходового узла и снижая риск попадания посторонних частиц в область дорожек качения.
Стоит обратить внимание
HGH20CAZAHZZ выбирают там, где типоразмер 20 по нагрузке уже оправдан, а условия работы требуют дополнительной защиты от загрязнений. Это логичный шаг после базовой модификации HGH20CAZAH, если эксплуатационная среда более сложная.

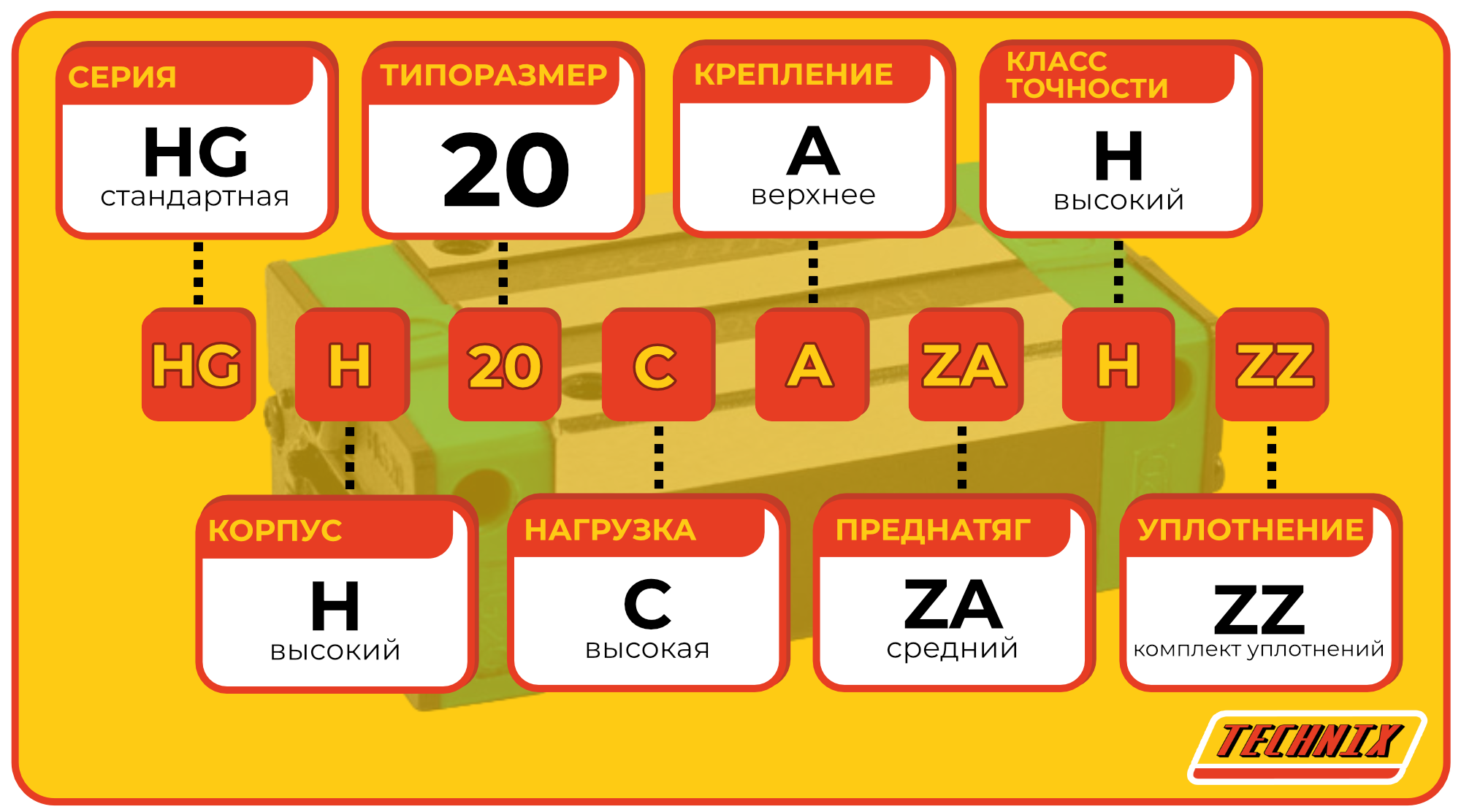

Расшифровка артикула
Обозначение HGH20CAZAHZZ содержит информацию о серии, типе корпуса, типоразмере, нагрузочной способности, способе крепления, преднатяге, классе точности и наличии уплотнений. Такая расшифровка помогает отличить данную модификацию от близких решений внутри ветки HG H и корректно подобрать каретку под условия эксплуатации.
- HG — серия HG шариковых линейных направляющих высокой нагрузки.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 20 — типоразмер для направляющих шириной 20 мм.
- C — исполнение для работы с высокой нагрузкой.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, ориентированный на жёсткую и точную работу линейного узла.
- H — высокий класс точности.
- ZZ — двусторонние уплотнения для дополнительной защиты зоны качения.
Полное обозначение: HGH20CAZAHZZ TECHNIX. При подборе важно учитывать не только типоразмер 20, но и исполнение с уплотнениями, уровень преднатяга и требования к точности и ресурсу узла.
Стоит обратить внимание
Суффикс ZZ в обозначении принципиален: при подборе аналога или замены каретки важно проверять, есть ли уплотнения и какого типа они используются, чтобы сохранить ожидаемый уровень защиты.

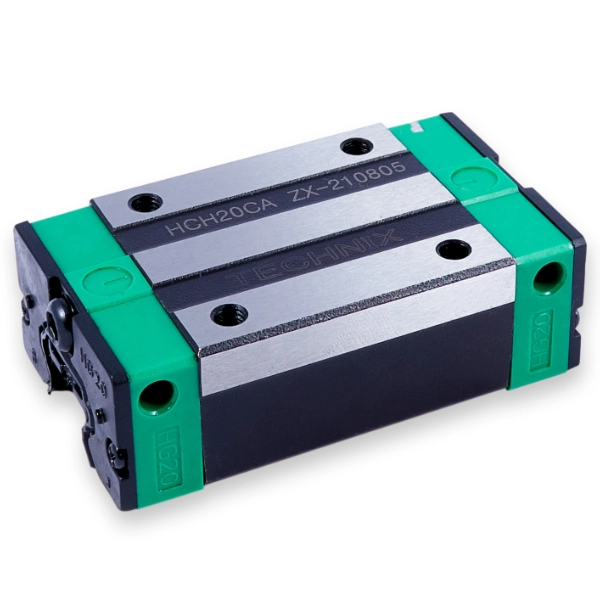

Конструкция и устройство
Каретка HGH20CAZAHZZ TECHNIX выполнена в виде высокого прямоугольного блока бесфланцевого типа для профильных направляющих серии HG типоразмера 20. Внутри корпуса расположены дорожки качения с четырьмя рядами шариков, что обеспечивает устойчивое восприятие нагрузок и плавный ход вдоль рельса. Дополнительно предусмотрены двусторонние уплотнения, которые помогают уменьшить попадание внешних частиц в зону качения и стабильнее выдерживать эксплуатацию в загрязнённой среде.
- Высокий прямоугольный корпус из закалённой стали.
- Шариковая система качения с четырёхрядной схемой контакта.
- Верхнее крепление через резьбовые отверстия монтажной площадки.
- Оптимизированное распределение нагрузок по классической схеме HG.
- Двусторонние уплотнения ZZ для защиты зоны качения от загрязнений.
Стоит обратить внимание
Уплотнения повышают защищённость каретки, но не отменяют необходимость регулярной смазки и контроля чистоты направляющей. При интенсивной работе важно соблюдать регламент обслуживания, чтобы обеспечить стабильный ход и ресурс узла.
Размерный ряд серии HG H
Ниже приведена таблица типоразмеров линейных кареток серии HG H, представленных в ассортименте TECHNIX. Текущий товар HGH20CAZAHZZ выделен.
Стоит обратить внимание
Среди кареток типоразмера 20 исполнение HGH20CAZAHZZ отличается наличием уплотнений ZZ. При проектировании узла важно учитывать этот факт, если режим работы связан с повышенным уровнем загрязнения.
Технические параметры и условия эксплуатации

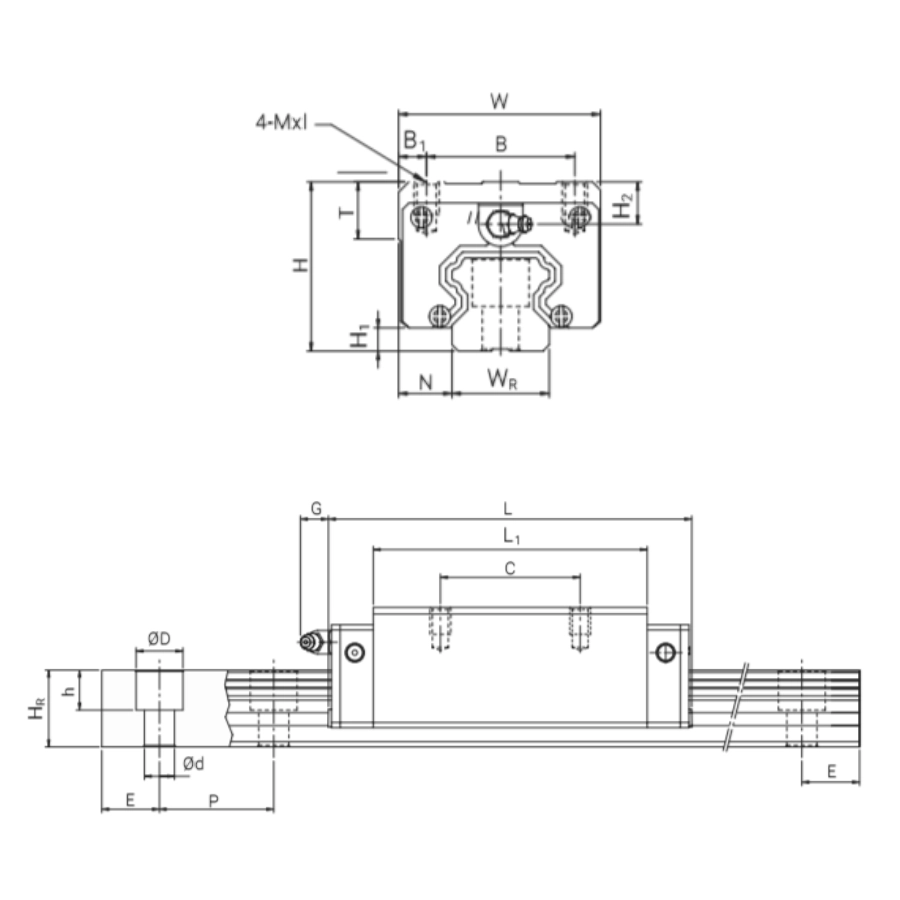

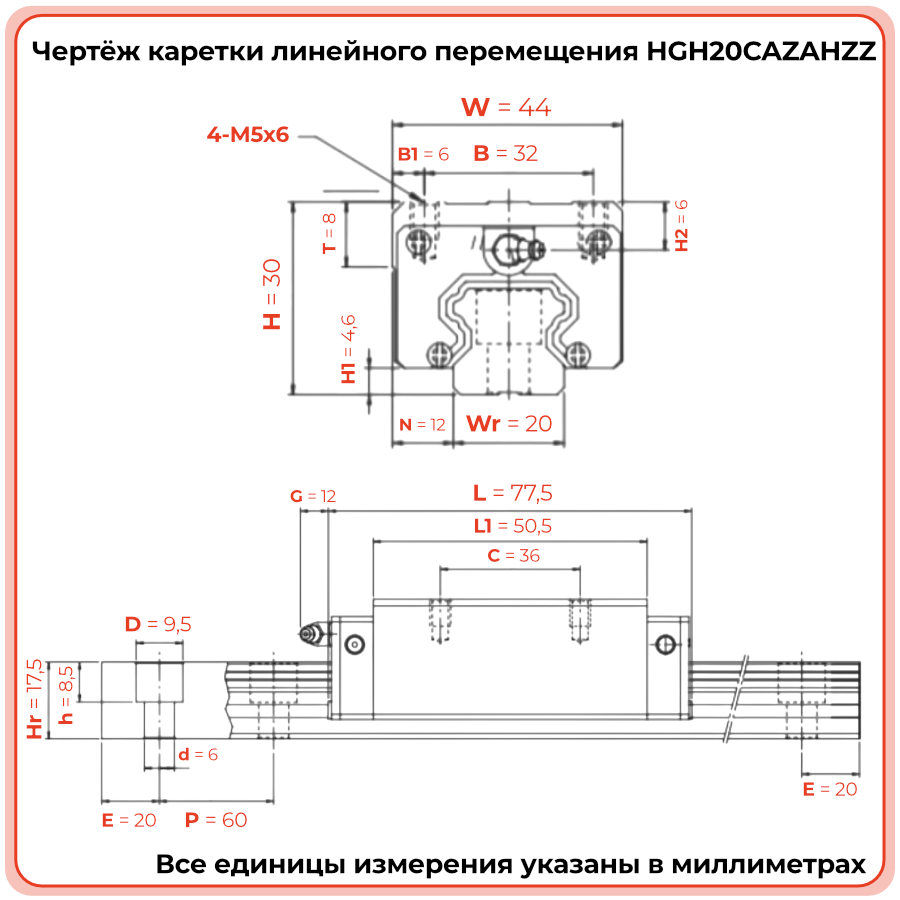

Линейная каретка HGH20CAZAHZZ TECHNIX предназначена для работы по профильной направляющей типоразмера 20 и ориентирована на более сложные условия эксплуатации, где присутствует пыль, стружка или другие загрязнения. Длина каретки составляет 77,5 мм, ширина — 44 мм, высота — 30 мм, межцентровые расстояния крепления C и B — 36 и 32 мм соответственно. Средний преднатяг ZA обеспечивает жёсткую и точную работу линейного узла, а двусторонние уплотнения ZZ помогают дольше сохранять плавность хода и ресурс каретки при работе в загрязнённой среде.
- Серия: HG, высокая нагрузка.
- Тип: H, высокий прямоугольный бесфланцевый корпус.
- Типоразмер: 20.
- Габариты каретки: L 77,5 мм; W 44,0 мм; H 30,0 мм.
- Натяг: ZA, средний.
- Крепление: A, сверху через резьбовые отверстия.
- Межцентровые расстояния: C 36,0 мм; B 32,0 мм.
- Размер резьбы на монтажной площадке: M5*6.
- Особенность исполнения: двусторонние уплотнения ZZ для повышенной защиты зоны качения.
Стоит обратить внимание
Уплотнения повышают защищённость каретки, но при недостаточной смазке или сильном загрязнении направляющей риск ускоренного износа остаётся. Регулярный контроль состояния узла и обслуживание позволяют реализовать заложенный ресурс изделия.
Применяемость
Каретка HGH20CAZAHZZ TECHNIX применяется в линейных системах, где вместе с повышенной нагрузочной способностью и точностью требуется защита от загрязнений. Модель подходит для станков с ЧПУ, портальных установок, автоматизированных линий, оборудования для обработки материалов и позиционирующих модулей, работающих в среде с пылью, стружкой или другими частицами. Исполнение ZZ позволяет снизить влияние загрязнения на плавность хода и ресурс узла при соблюдении регламента обслуживания.
- Линейные оси станков с ЧПУ, работающие в условиях повышенного загрязнения.
- Портальные и координатные системы для обработки и позиционирования.
- Автоматизированные подающие, сортировочные и упаковочные линии.
- Оборудование для резки, фрезерования и сверления с выделением стружки.
- Линейные модули, где важно сочетать жёсткость, точность и защищённость рабочей зоны.
Стоит обратить внимание
Если система работает в относительно чистых условиях, исполнение без ZZ может быть более экономичным. HGH20CAZAHZZ раскрывает свои преимущества там, где загрязнение реально влияет на ресурс и стабильность линейного узла.
Аналоги
Линейная каретка HGH20CAZAHZZ TECHNIX может сопоставляться с аналогами других производителей при совпадении типоразмера, серии, геометрии, преднатяга и исполнений с уплотнениями. Ниже приведены ориентировочные аналоги для кросс‑сравнения и подбора.
Точное соответствие необходимо подтверждать по каталожным размерам, допустимым нагрузкам и характеристикам уплотнений конкретной модели.
Стоит обратить внимание
При подборе аналога для HGH20CAZAHZZ нужно отдельно проверять наличие уплотнений и их тип. Совпадение типоразмера без учёта исполнения по защите может привести к отличиям в поведении узла на реальном оборудовании.
Часто задаваемые вопросы
- Чем HGH20CAZAHZZ отличается от HGH20CAZAH?
Основное отличие — наличие двусторонних уплотнений ZZ. По габаритам и преднатягу модели близки, но исполнение ZZ лучше защищает зону качения от пыли и стружки при работе в загрязнённой среде. - Подходит ли каретка для работы в сильно загрязнённой зоне?
Исполнение ZZ делает модель более устойчивой к загрязнениям, однако при сильной запылённости или постоянном контакте со стружкой необходимо соблюдать строгий режим смазки и очистки направляющей. - Какие требования к установке HGH20CAZAHZZ?
Требуется ровная базовая поверхность, точная соосность, аккуратный монтаж без перекосов и проверка работы уплотнений после установки. Нельзя допускать деформацию корпуса или повреждение уплотнений при сборке. - Можно ли заменить каретку без замены рельса?
Это возможно при сохранении геометрии и ресурса направляющей. Перед заменой важно проверить состояние дорожек качения, чистоту, совместимость по серии и соответствие нового исполнения условиям работы. - Как продлить срок службы HGH20CAZAHZZ?
Для увеличения ресурса необходимо соблюдать интервалы смазки, следить за чистотой рабочей зоны, контролировать состояние уплотнений и избегать ударных перегрузок. При таком подходе каретка способна длительное время работать в составе промышленного оборудования.
Стоит обратить внимание
Наличие уплотнений не делает каретку необслуживаемой. Регулярная проверка состояния узла и своевременное обслуживание — ключевой фактор
