О товаре

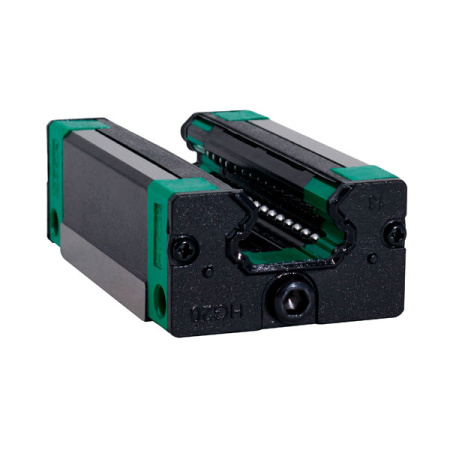

Линейная каретка HGH20CAZAH TECHNIX — шариковая каретка серии HG высокой нагрузки для профильных направляющих шириной 20 мм. Модель предназначена для узлов линейного перемещения, где требуется сочетание увеличенного типоразмера, жёсткости, высокой грузоподъёмности и точного позиционирования при циклической работе оборудования.
HGH20CAZAH представляет собой высокий прямоугольный блок без фланца для работы с направляющими серии HG. Средний преднатяг ZA обеспечивает более жёсткую и собранную работу линейного узла по сравнению с исполнениями лёгкого преднатяга, а конструкция с четырьмя рядами шариков по классической схеме HG помогает равномерно распределять усилия и выдерживать значительные нагрузки при сохранении плавности хода.
Стоит обратить внимание
HGH20CAZAH относится к ветке HGH типоразмера 20 и служит переходом от компактных решений на 15‑ю серию к более массивным узлам. Это удобно, когда требуется повысить запас по нагрузке и жёсткости без смены конструктивной схемы.
Расшифровка артикула
Обозначение HGH20CAZAH позволяет понять ключевые характеристики каретки: серию, форму корпуса, типоразмер, допустимую нагрузку, тип крепления, преднатяг и класс точности. Это облегчает подбор совместимых направляющих и оценку пригодности модели для конкретной линейной оси.
- HG — серия HG шариковых линейных направляющих высокой нагрузки.
- H — тип корпуса: высокий прямоугольный блок без фланца.
- 20 — типоразмер, соответствующий направляющим шириной 20 мм.
- C — исполнение для работы с высокой нагрузкой.
- A — верхний тип крепления через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг для более жёсткой и точной работы линейного узла.
- H — высокий класс точности для прецизионных систем позиционирования.
Полное обозначение: HGH20CAZAH TECHNIX. При выборе важно учитывать не только типоразмер 20, но и уровень преднатяга, способ крепления и класс точности в соответствии с требуемыми характеристиками узла.
Стоит обратить внимание
В отличие от 15‑й серии, здесь меняется не только длина и ширина каретки, но и характер нагруженности узла. Преднатяг ZA и повышенная грузоподъёмность делают модель подходящей для более тяжёлых режимов работы.
Конструкция и устройство
Каретка HGH20CAZAH TECHNIX представляет собой высокий прямоугольный шариковый блок для рельсовых направляющих серии HG типоразмера 20. Внутри корпуса размещены дорожки качения с четырьмя рядами шариков, обеспечивающие устойчивое восприятие нагрузки и плавное перемещение вдоль рельса. Верхнее крепление через резьбовые отверстия монтажной площадки упрощает интеграцию каретки в линейные модули, оси станков и автоматизированные механизмы.
- Высокий прямоугольный корпус из закалённой стали.
- Шариковая система качения с четырёхрядной схемой контакта.
- Оптимизированное распределение нагрузок по классической схеме HG.
- Верхнее крепление через резьбовые отверстия для удобной сборки узла.
- Смазочные каналы для обслуживания каретки без сложной разборки.
Стоит обратить внимание
Более крупный типоразмер и средний преднатяг предъявляют повышенные требования к точности базовых поверхностей. При монтаже важно исключить перекосы, чтобы сохранить ресурс каретки и стабильность хода.
Размерный ряд серии HG H
Ниже приведена таблица типоразмеров линейных кареток серии HG H, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
HGH20CAZAH занимает промежуточную позицию в размерном ряду HG H: по сравнению с 15‑й серией увеличен запас по нагрузке и габаритам, но конструктивная схема и способ крепления остаются знакомыми для проектировщика.
Технические параметры и условия эксплуатации

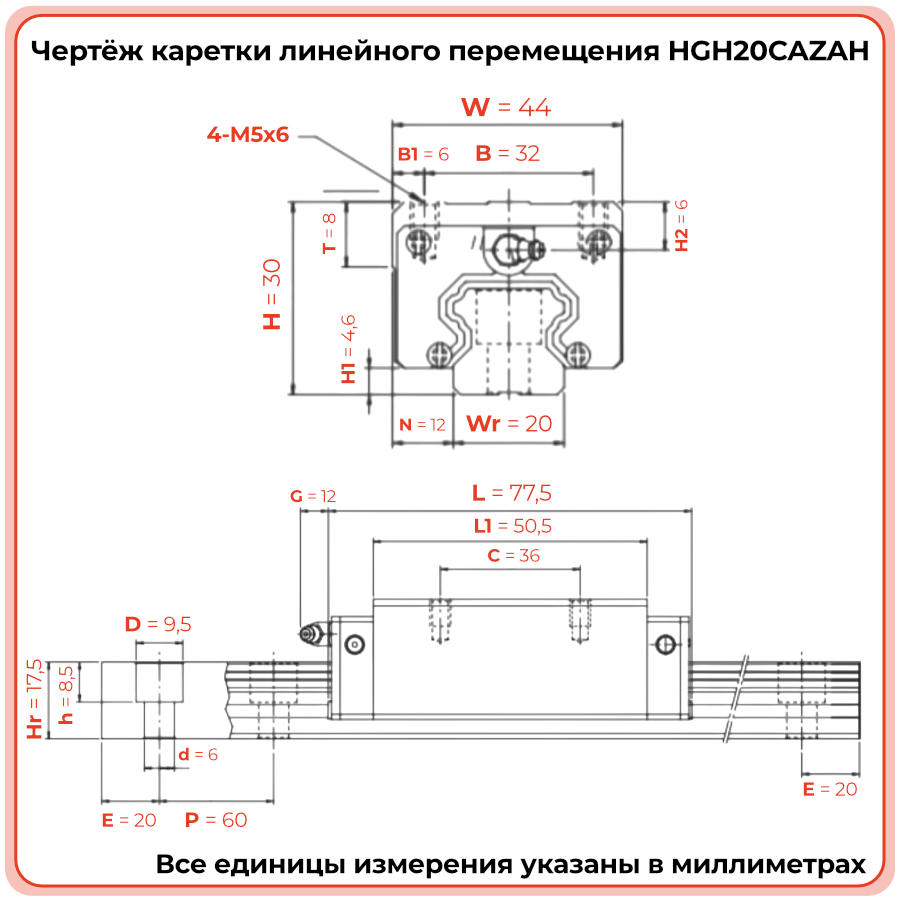

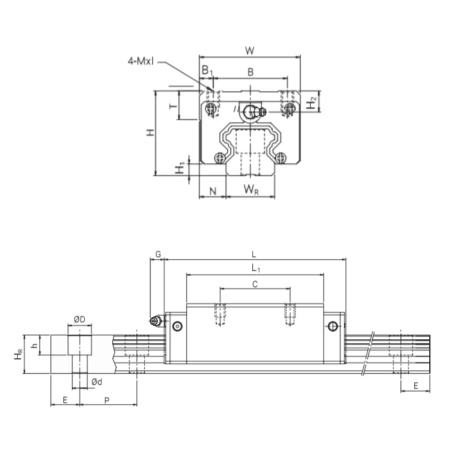

Линейная каретка HGH20CAZAH TECHNIX предназначена для работы по профильной направляющей типоразмера 20 в узлах, где требуется повышенная жёсткость и устойчивость к нагрузкам. Длина каретки составляет 77,5 мм, ширина — 44 мм, высота — 30 мм, межцентровое расстояние крепления C — 36 мм, B — 32 мм. Средний преднатяг ZA делает модель ориентированной на более требовательные задачи по точности и повторяемости перемещения, при этом корпус и схема крепления позволяют легко интегрировать каретку в линейные модули и станочные оси.
- Серия: HG, высокая нагрузка.
- Тип: H, высокий прямоугольный бесфланцевый корпус.
- Типоразмер: 20.
- Габариты каретки: L 77,5 мм; W 44,0 мм; H 30,0 мм.
- Натяг: ZA, средний.
- Крепление: A, сверху через резьбовые отверстия.
- Межцентровые расстояния: C 36,0 мм; B 32,0 мм.
- Размер резьбы на монтажной площадке: M5*6.
- Условия эксплуатации: регулярная смазка, чистота рабочей зоны, точный монтаж без перекосов, контроль нагруженности и отсутствия ударных воздействий в зоне качения.
Стоит обратить внимание
При переходе на типоразмер 20 увеличивается как ширина каретки, так и расстояния между крепёжными отверстиями. Это нужно учитывать при проектировании монтажной плиты и оценке жёсткости всего линейного узла.
Применяемость
Каретка HGH20CAZAH TECHNIX используется в линейных механизмах, где требуется более крупный типоразмер и запас по нагрузке по сравнению с вариантами на 15‑ю серию. Такая модель подходит для станков с ЧПУ, портальных и координатных систем, автоматизированных линий, модулей обработки материалов и позиционирующих устройств, работающих в непрерывном или повторяющемся цикле. Средний преднатяг ZA делает каретку особенно полезной в узлах, где важно уменьшить люфт и обеспечить стабильное перемещение при переменных нагрузках.
- Оси станков с ЧПУ и обрабатывающих центров среднего размера.
- Портальные системы с повышенными требованиями к жёсткости.
- Автоматизированные сборочные, подающие и упаковочные линии.
- Линейные модули для обработки и позиционирования деталей.
- Узлы, где требуется баланс между грузоподъёмностью, точностью и компактностью конструкции.
Стоит обратить внимание
Если система работает в относительно лёгком режиме и приоритетом является минимальное сопротивление движению, можно рассматривать модификации с меньшим преднатягом. HGH20CAZAH ориентирована на задачи, где жёсткость и точность важнее максимальной лёгкости хода.
Аналоги
Линейная каретка HGH20CAZAH TECHNIX имеет распространённый типоразмер и исполнение в серии HG, поэтому может сопоставляться с аналогичными решениями других производителей при совпадении серии, геометрии, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для подбора и кросс‑сравнения.
Точное соответствие необходимо проверять по каталожным размерам, допустимым нагрузкам и характеристикам преднатяга конкретной модели.
Стоит обратить внимание
Для исполнения HGH20CAZAH важно сверять не только типоразмер, но и преднатяг ZA. При неправильном подборе аналога жёсткость и поведение линейного узла могут заметно отличаться от ожидаемых.
Часто задаваемые вопросы
- Чем HGH20CAZAH отличается от каретки типоразмера 15?
Модель на 20‑ю серию имеет большую длину, ширину и высоту, а также иной запас по нагрузке и другие межцентровые расстояния крепления. Это позволяет использовать её в более нагруженных узлах и системах среднего форм‑фактора. - Можно ли заменить каретку HGH20CAZAH на модификацию с уплотнениями?
При необходимости усиления защиты зоны качения можно рассматривать модификации с исполнением ZZ. Важно убедиться, что по геометрии, преднатягу и классу точности новая каретка подходит для существующего узла. - Какие требования к установке каретки HGH20CAZAH?
Требуется чистая и ровная базовая поверхность, точная соосность направляющей и монтажной плиты, равномерная затяжка крепежа и проверка плавности хода по всей длине рельса. При перекосах возможен рост нагрузок внутри каретки и снижение ресурса. - Когда нужно планировать замену каретки?
О необходимости замены говорят увеличение люфта, шум, рывки при перемещении, ухудшение точности позиционирования и следы износа на дорожках качения. Дополнительно следует оценить состояние направляющей и смазки. - Какой ресурс можно ожидать от HGH20CAZAH?
Срок службы зависит от режима работы, нагрузки, скорости, качества монтажа, регулярности смазки и условий среды. При корректной эксплуатации каретка рассчитана на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Регулярная оценка состояния каретки и направляющей помогает вовремя спланировать замену и избежать незапланированных остановок оборудования. Особенно это важно для узлов, работающих в постоянном цикле и под высокой нагрузкой.
