О товаре
Линейная каретка HGH15CAZAHZZ TECHNIX — шариковая каретка серии HG высокой нагрузки для профильных направляющих шириной 15 мм, рассчитанная на точное линейное перемещение в промышленном оборудовании. Эта модификация сочетает компактный типоразмер, средний преднатяг и двусторонние уплотнения, благодаря чему подходит для узлов, где важны стабильность хода, жёсткость и дополнительная защита рабочей зоны.
HGH15CAZAHZZ применяется совместно с профильной рельсовой направляющей серии HG и обеспечивает плавное перемещение подвижного узла с высокой повторяемостью. За счёт преднатяга ZA каретка лучше сопротивляется люфту, а исполнение ZZ с двусторонними уплотнениями помогает уменьшить попадание загрязнений в зону качения и повысить надёжность работы в сложных условиях эксплуатации.
Стоит обратить внимание
HGH15CAZAHZZ — это не просто версия HGH15CAZAH с теми же характеристиками. Здесь дополнительно предусмотрены двусторонние уплотнения, поэтому модель лучше подходит для задач, где нужно сочетать жёсткость узла и защиту от внешних загрязнений.

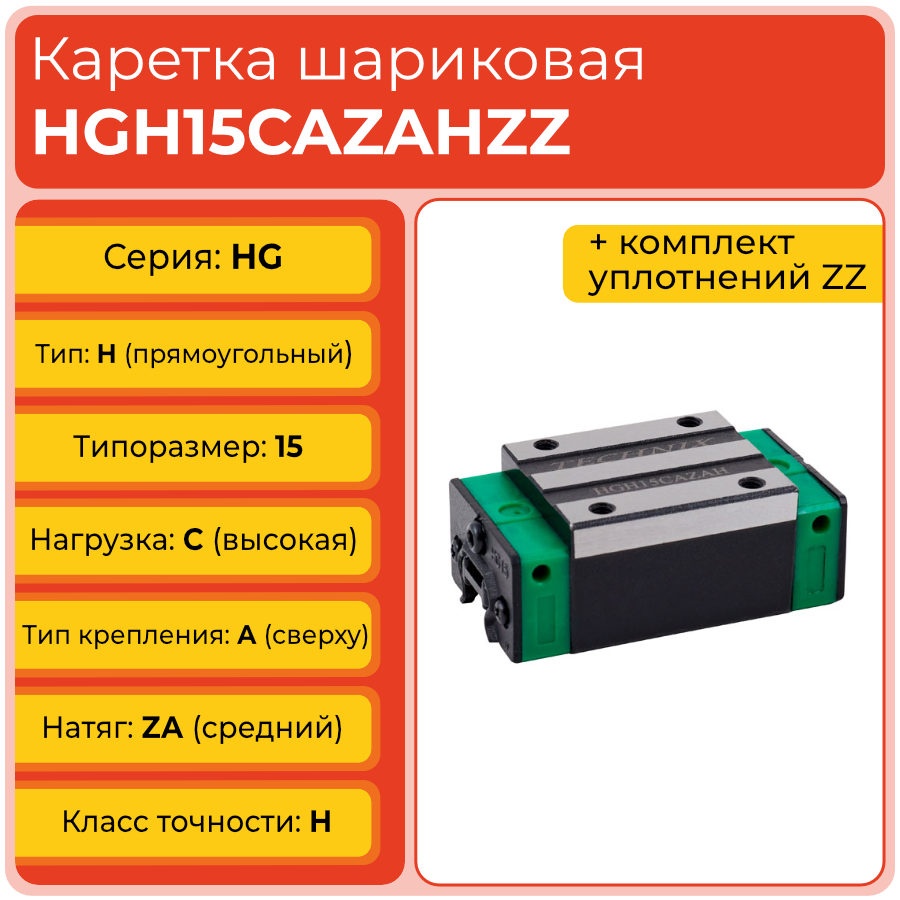

Расшифровка артикула
Обозначение HGH15CAZAHZZ содержит сведения о серии, конструкции корпуса, типоразмере, нагрузочной способности, способе крепления, преднатяге, классе точности и наличии уплотнений. Такая расшифровка помогает быстро определить назначение каретки и отличить её от близких модификаций внутри ветки HGH.
- HG — серия HG высокой нагрузки для систем линейного перемещения.
- H — тип корпуса: прямоугольный, бесфланцевый блок каретки.
- 15 — типоразмер для направляющих шириной 15 мм.
- C — исполнение высокой нагрузки с повышенной жёсткостью.
- A — верхний тип крепления через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг для более жёсткой и стабильной работы узла.
- H — высокий класс точности.
- ZZ — двусторонние уплотнения для дополнительной защиты рабочей части каретки.
Полное обозначение: HGH15CAZAHZZ TECHNIX. При подборе важно учитывать не только базовый типоразмер, но и наличие уплотнений, уровень преднатяга и требования к жёсткости узла.
Стоит обратить внимание
Главная особенность этой модификации — сочетание преднатяга ZA и исполнения ZZ. Это делает каретку более подходящей для среды, где важны и точность, и защита от загрязнения направляющей пары.
Конструкция и устройство

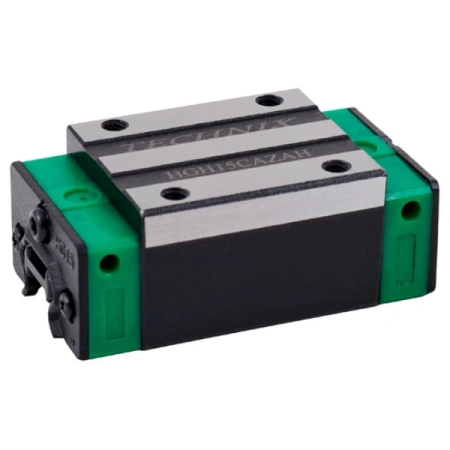

Каретка HGH15CAZAHZZ TECHNIX выполнена в виде высокого прямоугольного блока бесфланцевого типа для профильной рельсовой направляющей серии HG. Внутри корпуса размещены шарики качения с четырёхрядной схемой контакта, что обеспечивает стабильное восприятие нагрузок в разных направлениях и точное перемещение вдоль рельса. Дополнительной особенностью данной модификации являются двусторонние уплотнения, которые помогают защищать рабочую зону от пыли, мелкой стружки и других внешних частиц.
- Прямоугольный бесфланцевый корпус с высокой жёсткостью.
- Шариковая система качения для плавного линейного хода.
- Четырёхрядная схема контакта для устойчивости под нагрузкой.
- Верхнее крепление через резьбовые отверстия монтажной площадки.
- Двусторонние уплотнения ZZ для дополнительной защиты зоны качения.
Стоит обратить внимание
Наличие уплотнений повышает защищённость каретки, но требует аккуратного контроля состояния смазки и чистоты направляющей. При интенсивной эксплуатации важно соблюдать регламент обслуживания, чтобы сохранить плавность хода и ресурс узла.
Размерный ряд серии HG H
Ниже приведена таблица типоразмеров линейных кареток серии HG H, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Внутри ветки HGH модификации с похожими размерами могут отличаться по наличию уплотнений. Для HGH15CAZAHZZ важно учитывать именно исполнение ZZ, если каретка подбирается для работы в загрязнённой или нагруженной среде.
Технические параметры и условия эксплуатации
Линейная каретка HGH15CAZAHZZ TECHNIX предназначена для точного перемещения по профильной направляющей типоразмера 15 в узлах с повышенными требованиями к жёсткости и защите от загрязнений. Длина каретки составляет 61,4 мм, ширина — 37 мм, высота — 28 мм, межцентровые расстояния крепления C и B — по 26 мм. Преднатяг ZA обеспечивает более собранную работу узла, а наличие двусторонних уплотнений помогает поддерживать стабильность хода при работе в условиях пыли, стружки и других внешних воздействий.
- Серия: HG, высокая нагрузка.
- Тип: H, прямоугольный бесфланцевый корпус.
- Типоразмер: 15.
- Габариты каретки: L 61,4 мм; W 37,0 мм; H 28,0 мм.
- Натяг: ZA, средний.
- Крепление: A, сверху через резьбовые отверстия.
- Межцентровые расстояния: C 26,0 мм; B 26,0 мм.
- Размер резьбы на монтажной площадке: M4*5.
- Особенность исполнения: двусторонние уплотнения ZZ для повышения защиты зоны качения.
Стоит обратить внимание
Для каретки с уплотнениями особенно важно поддерживать правильный режим смазки. При недостаточном обслуживании повышение защищённости не компенсирует ошибки эксплуатации и загрязнение рабочей пары.
Применяемость
Каретка HGH15CAZAHZZ подходит для линейных осей и направляющих систем, где вместе с точностью требуется дополнительная эксплуатационная защита. Такая модификация востребована в станках с ЧПУ, автоматизированных механизмах, портальных установках и подающих системах, работающих в среде с пылью, частицами материала или мелкой стружкой. За счёт комбинации преднатяга ZA и уплотнений ZZ каретка хорошо подходит для ответственных узлов с повторяющимся циклом движения и требованием к стабильной геометрии перемещения.
- Станки с ЧПУ и линейные оси с требованиями к точности и защите.
- Портальные системы и рабочие модули с циклической нагрузкой.
- Автоматизированные подающие, упаковочные и сборочные механизмы.
- Оборудование для обработки материалов, где возможен контакт с пылью и мелкой стружкой.
- Линейные узлы, где нужен баланс между жёсткостью, точностью и защитой рабочей зоны.
Стоит обратить внимание
Если оборудование работает в относительно чистой среде, можно рассматривать и более простые модификации без ZZ. HGH15CAZAHZZ особенно оправдана там, где загрязнение реально влияет на ресурс и стабильность линейного узла.
Аналоги
Линейная каретка HGH15CAZAHZZ может сопоставляться с аналогичными решениями других производителей при совпадении серии, типоразмера, присоединительных размеров, уровня преднатяга и исполнения с уплотнениями. Ниже приведены ориентировочные аналоги для подбора и кросс‑сравнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам, типу уплотнений и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для исполнения HGH15CAZAHZZ нужно отдельно проверять наличие и тип уплотнений у аналога. Совпадение базового типоразмера ещё не гарантирует одинаковую степень защиты и одинаковое поведение каретки в загрязнённой среде.
Часто задаваемые вопросы
- Чем HGH15CAZAHZZ отличается от HGH15CAZAH?
Основное отличие заключается в наличии двусторонних уплотнений ZZ. По базовой геометрии и преднатягу модели близки, но версия ZZ лучше подходит для условий, где нужно дополнительно защищать зону качения от загрязнений. - Подходит ли эта каретка для работы в загрязнённой среде?
Да, исполнение ZZ делает каретку более подходящей для работы при наличии пыли, мелкой стружки и других внешних частиц. При этом для сохранения ресурса всё равно требуется регулярное обслуживание и контроль состояния направляющей. - Как правильно установить HGH15CAZAHZZ на направляющую?
Каретку устанавливают на совместимую профильную направляющую типоразмера 15 с контролем чистоты, соосности и качества монтажных поверхностей. После монтажа проверяют равномерность перемещения, отсутствие перекоса и корректную работу уплотнений. - Можно ли заменить каретку без замены рельса?
Это возможно при хорошем состоянии направляющей и сохранении её геометрии. Перед заменой нужно проверить износ дорожек качения, крепёжные размеры, совместимость по серии и соответствие режима работы новому исполнению каретки. - Как продлить срок службы HGH15CAZAHZZ?
Для увеличения ресурса необходимо соблюдать интервалы смазки, контролировать чистоту рабочей зоны, не допускать ударных перегрузок и регулярно проверять состояние уплотнений. При правильной эксплуатации каретка способна долго работать в составе промышленного оборудования.
Стоит обратить внимание
Даже при наличии уплотнений каретка не становится необслуживаемой. Для длительной и стабильной работы необходимы регулярная смазка, контроль состояния рельса и своевременная очистка рабочей зоны.
