О товаре
Линейная каретка HGH15CAZAH TECHNIX — шариковая каретка серии HG для профильных направляющих шириной 15 мм, рассчитанная на высокую нагрузку и стабильную работу в точных линейных системах. Модель применяется в оборудовании, где требуется сочетание компактного типоразмера, жёсткости узла и повторяемого перемещения подвижной части.
HGH15CAZAH работает совместно с профильной рельсовой направляющей серии HG и обеспечивает плавное линейное перемещение в станках, автоматизированных механизмах и координатных системах. Исполнение с преднатягом ZA ориентировано на более собранную работу узла, когда важны повышенная жёсткость, точность траектории и устойчивость к переменным нагрузкам.
Стоит обратить внимание
HGH15CAZAH относится к ветке HGH типоразмера 15 и предназначена для направляющих этой же серии. При замене важно сверять не только базовый размер, но и преднатяг, ширину каретки и условия нагружения узла.

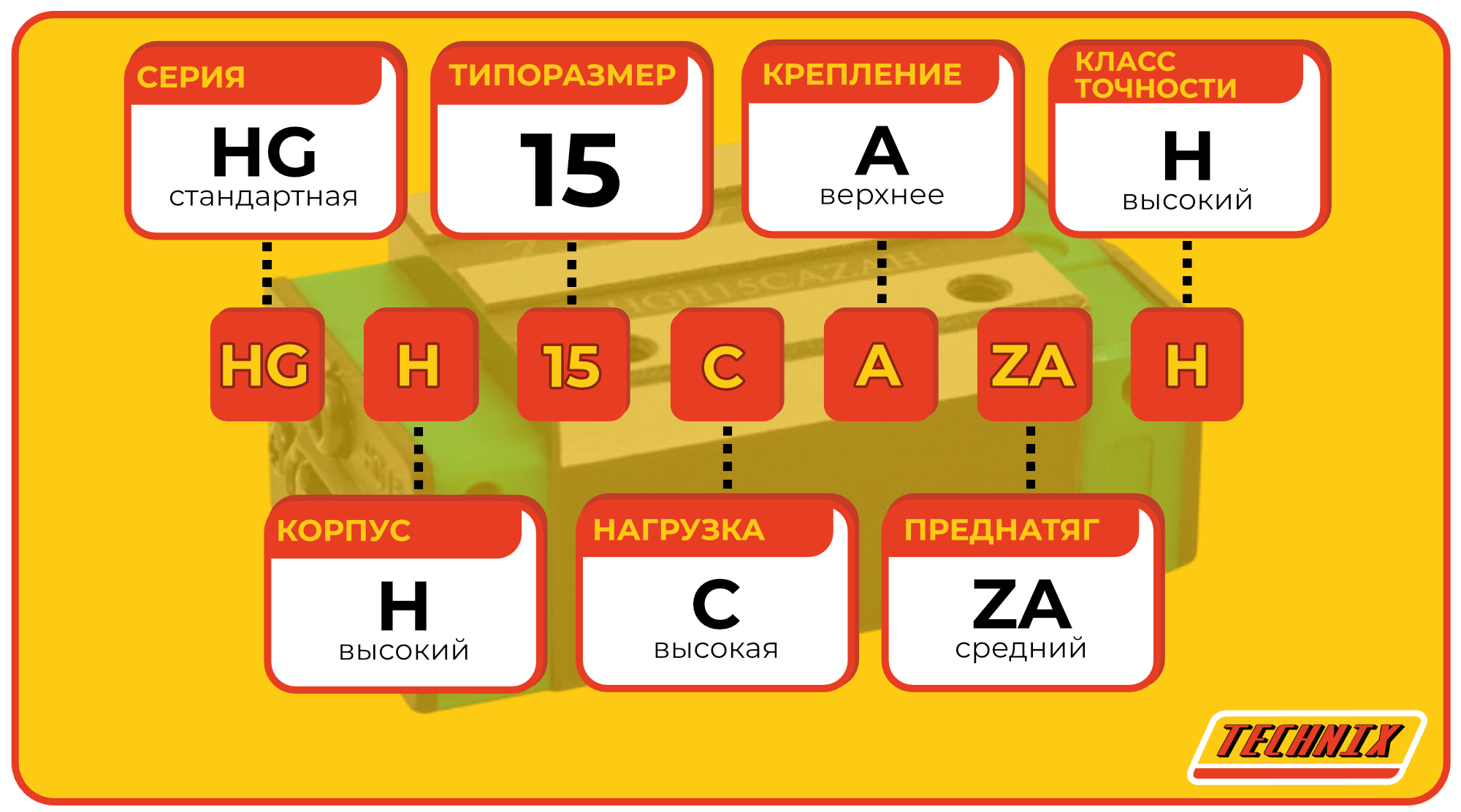

Расшифровка артикула
Обозначение HGH15CAZAH указывает на серию, конструкцию корпуса, типоразмер, класс нагрузки, вариант крепления, преднатяг и класс точности каретки. Такая расшифровка помогает быстрее сопоставить модель с направляющей, схемой монтажа и требуемой жёсткостью линейного узла.
- HG — серия HG высокой нагрузки, стандартная линейная каретка для промышленной автоматизации.
- H — тип корпуса: прямоугольный, бесфланцевый блок каретки.
- 15 — типоразмер, соответствующий направляющим шириной 15 мм.
- C — возможная высокая нагрузка, исполнение для работы с высокой нагрузкой и повышенной жёсткостью.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг для более жёсткой и собранной работы узла линейного перемещения.
- H — высокий класс точности для прецизионных систем позиционирования и ЧПУ‑оборудования.
Полное обозначение: HGH15CAZAH TECHNIX. При подборе и заказе учитывайте серию HG, тип корпуса, типоразмер направляющей, уровень нагрузки, тип крепления, преднатяг, требуемый класс точности и габариты.
Стоит обратить внимание
В данном артикуле ключевое отличие от близких модификаций — преднатяг ZA. Для замены каретки в уже работающем узле необходимо учитывать этот параметр наряду с геометрией и типом крепления.
Конструкция и устройство

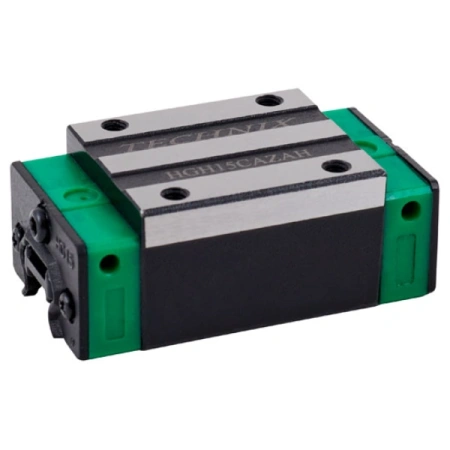

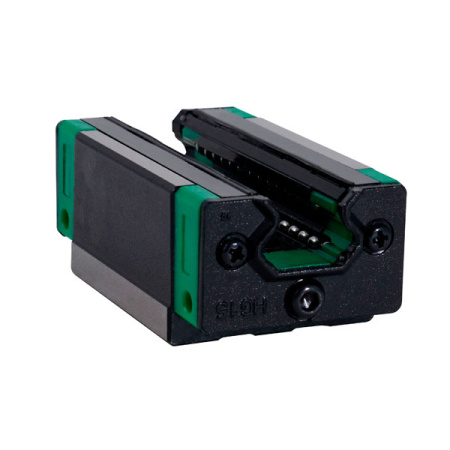

Каретка HGH15CAZAH TECHNIX выполнена в виде высокого прямоугольного блока бесфланцевого типа для установки на профильную направляющую серии HG. Внутри корпуса реализована шариковая схема качения с четырьмя рабочими рядами, благодаря чему нагрузка воспринимается равномерно в нескольких направлениях. Верхнее крепление через резьбовые отверстия монтажной площадки делает такую каретку удобной для сборки компактных, но жёстких линейных модулей.
- Закалённый металлический корпус с высокой жёсткостью и точной геометрией.
- Шариковые дорожки качения для плавного движения по рельсу.
- Четырёхрядная схема контакта для устойчивости при комбинированных нагрузках.
- Резьбовые отверстия сверху для удобного крепления рабочего узла.
- Система подачи смазки для регламентного обслуживания без сложной разборки.
Стоит обратить внимание
При более жёстком преднатяге особенно важно качество монтажа и точность базовых поверхностей. Даже небольшие перекосы могут повлиять на плавность хода и распределение нагрузки внутри каретки.
Размерный ряд серии HG H
Ниже приведена таблица типоразмеров линейных кареток серии HG H, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Для HGH15CAZAH близкие по типоразмеру каретки могут иметь одинаковую высоту, но отличаться по ширине, натягу и дополнительным уплотнениям. При замене внутри одной ветки HGH обязательно проверяйте полное обозначение.
Технические параметры и условия эксплуатации

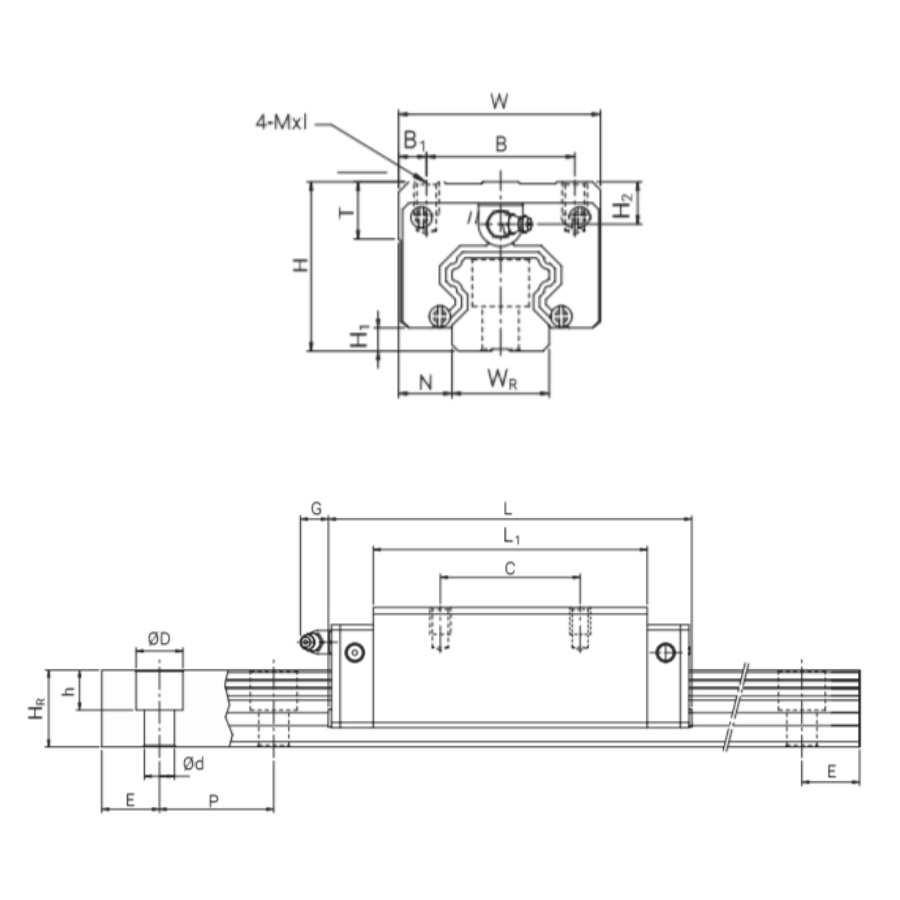

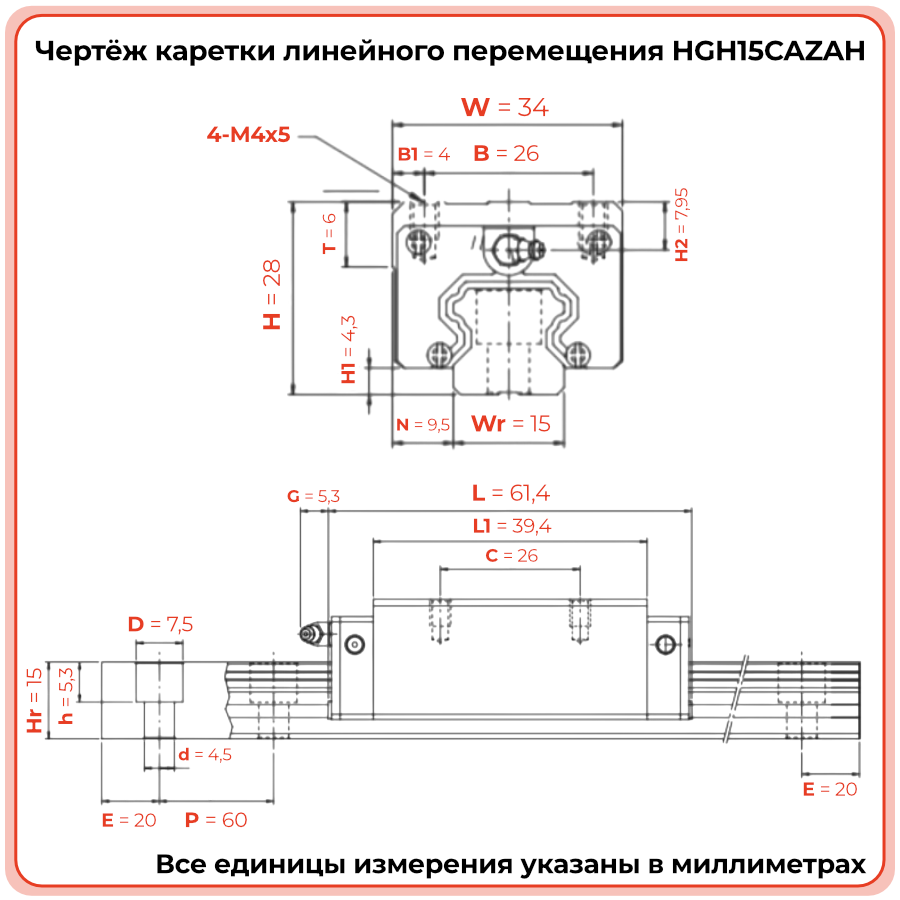

Линейная каретка HGH15CAZAH предназначена для работы по профильной направляющей типоразмера 15 в узлах, где важны жёсткость и стабильность линейного перемещения. Длина каретки составляет 61,4 мм, ширина — 37 мм, высота — 28 мм, а межцентровые расстояния крепления C и B равны 26 мм. Средний преднатяг ZA делает модель более собранной по сравнению с версиями лёгкого преднатяга и позволяет использовать её в системах с более высокими требованиями к точности и сопротивлению люфту.
- Серия: HG, высокая нагрузка.
- Тип: H, прямоугольный бесфланцевый корпус.
- Типоразмер: 15.
- Габариты каретки: L 61,4 мм; W 37,0 мм; H 28,0 мм.
- Натяг: ZA, средний.
- Крепление: A, сверху через резьбовые отверстия.
- Межцентровые расстояния: C 26,0 мм; B 26,0 мм.
- Размер резьбы на монтажной площадке: M4*5.
- Условия эксплуатации: регулярная смазка, защита от загрязнений, точная установка на совместимую направляющую, отсутствие перекосов и ударных нагрузок в зоне качения.
Стоит обратить внимание
Преднатяг ZA повышает жёсткость линейного узла, но делает его более чувствительным к точности установки. Для стабильной работы важно контролировать состояние базовых поверхностей и качество сборки.
Применяемость
Каретка HGH15CAZAH TECHNIX используется в линейных механизмах, где одного только компактного типоразмера недостаточно и требуется дополнительная жёсткость узла. Такая модель подходит для станков с ЧПУ, портальных систем, прецизионных модулей и автоматизированных установок, в которых важно уменьшить люфт и сохранить точность траектории при переменных нагрузках. За счёт среднего преднатяга каретка особенно уместна в узлах позиционирования и рабочих осях с повторяющимся циклом движения.
- Компактные оси станков с ЧПУ и обрабатывающих модулей.
- Портальные и координатные системы позиционирования.
- Автоматизированные сборочные и подающие механизмы.
- Измерительное и испытательное оборудование с точным линейным ходом.
- Линейные модули, где важно уменьшить люфт по сравнению с версиями лёгкого преднатяга.
Стоит обратить внимание
Если узел работает в более спокойном режиме и критична лёгкость хода, иногда целесообразнее выбирать модификации с меньшим преднатягом. HGH15CAZAH лучше раскрывает свои свойства там, где приоритетом является жёсткость и стабильность.
Аналоги
Линейная каретка HGH15CAZAH TECHNIX соответствует распространённому исполнению серии HGH типоразмера 15 и может сопоставляться с решениями других производителей при совпадении основных размеров, типа крепления, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для кросс‑сравнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для HGH15CAZAH особенно важно сверять преднатяг ZA, поскольку при внешнем сходстве аналог может иметь другую настройку жёсткости. Это влияет на поведение каретки в реальном узле и на требования к точности монтажа.
Часто задаваемые вопросы
- Как правильно установить каретку HGH15CAZAH на направляющую?
Монтаж выполняют на профильную направляющую типоразмера 15 с точной установкой базовых поверхностей и соблюдением соосности. Каретку устанавливают без перекоса, крепёж затягивают равномерно, а после сборки проверяют плавность хода по всей рабочей длине. - Чем HGH15CAZAH отличается от HGH15CAZ0H?
Основное отличие связано с преднатягом: у HGH15CAZAH используется ZA, а у HGH15CAZ0H — Z0. Версия ZA обеспечивает более жёсткую работу узла и лучше подходит для систем, где требуется уменьшенный люфт и более стабильное позиционирование. - Можно ли заменить только каретку без замены направляющей?
Это возможно, если направляющая не имеет заметного износа, повреждений дорожек качения и отклонений по геометрии. Перед заменой следует проверить типоразмер, серию, крепёжные размеры, преднатяг и общее состояние рельса. - Как понять, что каретке требуется замена?
О необходимости замены говорят рост люфта, ухудшение точности, шум, рывки при ходе и повышенное сопротивление перемещению. Также нужно оценить состояние смазки, наличие загрязнений и фактический износ направляющей. - Какой срок службы у HGH15CAZAH?
Ресурс зависит от нагрузки, скорости, качества смазки, точности монтажа и степени защиты от пыли и стружки. При корректной эксплуатации и регулярном обслуживании каретка рассчитана на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Для кареток с более жёстким преднатягом особенно важно поддерживать чистоту направляющей и не допускать ошибок при установке. При замене каретки желательно одновременно проверить состояние рельса и режим смазки узла.
