О товаре
Линейная каретка HGH15CAZ0H TECHNIX — шариковая каретка серии HG высокой нагрузки для рельсовых направляющих шириной 15 мм. Узел применяется в системах линейного перемещения, где важны жёсткость, плавность хода, точность позиционирования и стабильная работа под нагрузкой.
HGH15CAZ0H работает в паре с профильной рельсовой направляющей соответствующего типоразмера и обеспечивает точное линейное перемещение подвижного узла. Четырёхрядная шариковая схема контакта помогает равномерно воспринимать нагрузки в разных направлениях, снижает трение и поддерживает повторяемость перемещений в оборудовании ЧПУ и промышленной автоматизации.
Стоит обратить внимание
Каретка HGH15CAZ0H рассчитана на работу с направляющей серии HG типоразмера 15. При подборе замены важно учитывать не только артикул, но и тип корпуса, преднатяг, класс точности и присоединительные размеры.
Расшифровка артикула
Обозначение HGH15CAZ0H содержит ключевые параметры линейной каретки серии HG. Корректная расшифровка артикула помогает подобрать совместимую направляющую соответствующего типоразмера и обеспечить надёжную работу узла линейного перемещения.

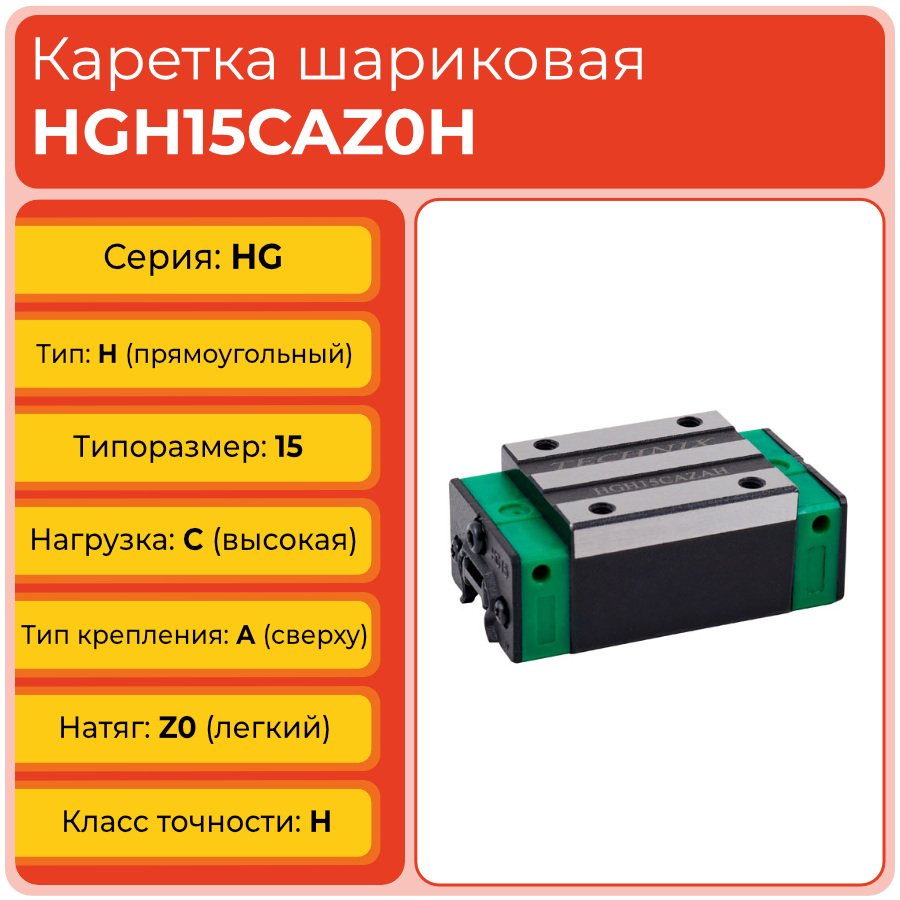

- HG — серия HG высокой нагрузки, стандартная линейная каретка для промышленной автоматизации.
- H — тип корпуса: прямоугольный, бесфланцевый блок каретки.
- 15 — типоразмер, соответствующий направляющим шириной 15 мм.
- C — возможная высокая нагрузка, исполнение для работы с высокой нагрузкой и повышенной жёсткостью.
- A — крепление каретки сверху через резьбовые отверстия монтажной площадки.
- Z0 — лёгкий преднатяг для плавного хода и минимального люфта в узле линейного перемещения.
- H — высокий класс точности для прецизионных систем позиционирования и ЧПУ‑оборудования.
Полное обозначение: HGH15CAZ0H TECHNIX. При подборе и заказе учитывайте серию HG, тип корпуса, типоразмер направляющей, уровень нагрузки, тип крепления, преднатяг, требуемый класс точности и габариты.
Стоит обратить внимание
В обозначении каретки зашифрованы серия, тип корпуса, типоразмер, уровень нагрузки, тип крепления, натяг и класс точности. Для корректной замены необходимо сверять все параметры, а не только первые символы артикула.

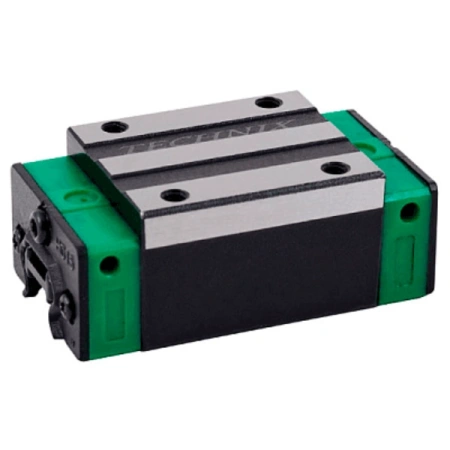

Конструкция и устройство
Каретка HGH15CAZ0H TECHNIX представляет собой высокий прямоугольный шариковый блок бесфланцевого исполнения для профильных рельсовых направляющих серии HG. Корпус изготовлен из закалённой стали и оснащён дорожками качения с четырёхрядной схемой контакта шариков. Верхнее крепление через резьбовые отверстия монтажной площадки упрощает установку каретки в составе линейного модуля, станочной оси или подвижного узла.
- Закалённый корпус каретки с шлифованными рабочими поверхностями.
- Шариковая система качения для плавного и стабильного перемещения.
- Четырёхрядная схема контакта для восприятия нагрузок в разных направлениях.
- Верхний тип крепления A через резьбовые отверстия монтажной площадки.
- Смазочные каналы для регламентного обслуживания и продления ресурса узла.
Стоит обратить внимание
Бесфланцевое исполнение корпуса требует точного подбора посадочного места и схемы крепления. При монтаже важно исключить перекос каретки и обеспечить ровную опорную поверхность.
Размерный ряд серии HG H
Ниже приведена таблица типоразмеров линейных кареток серии HG H, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Внутри ветки HGH отличаются натяг, ширина каретки, длина корпуса и исполнение по нагрузке. При выборе между модификациями важно учитывать не только типоразмер, но и фактические монтажные размеры и условия работы узла.

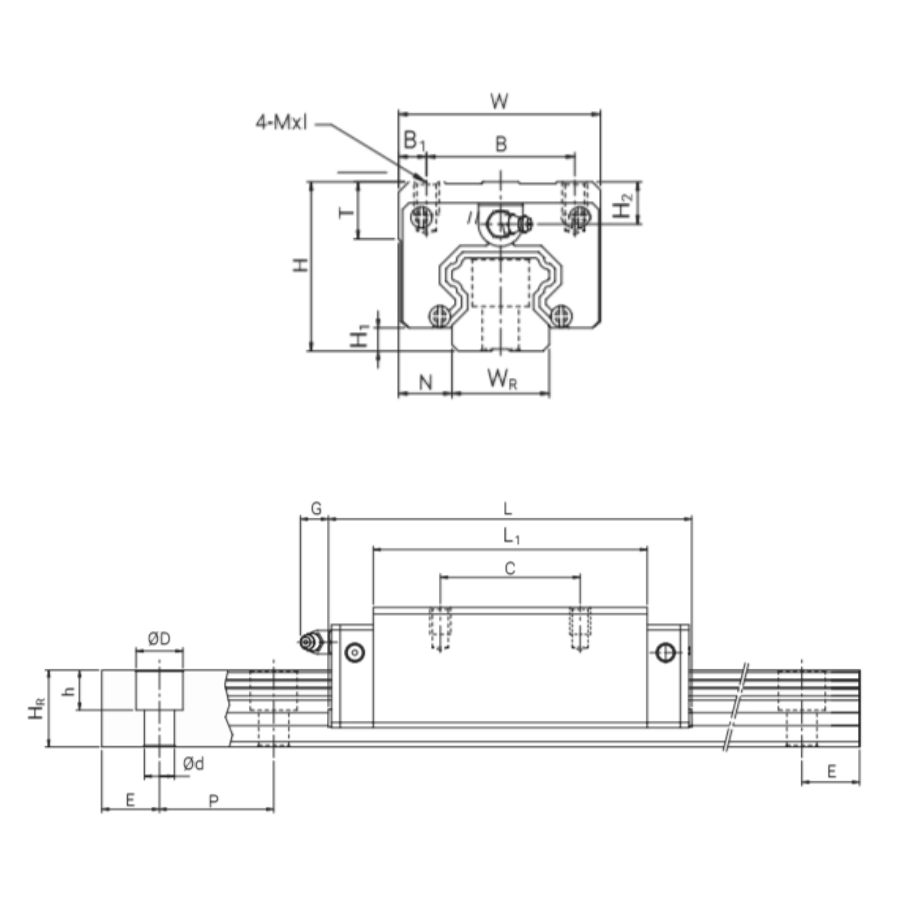

Технические параметры и условия эксплуатации

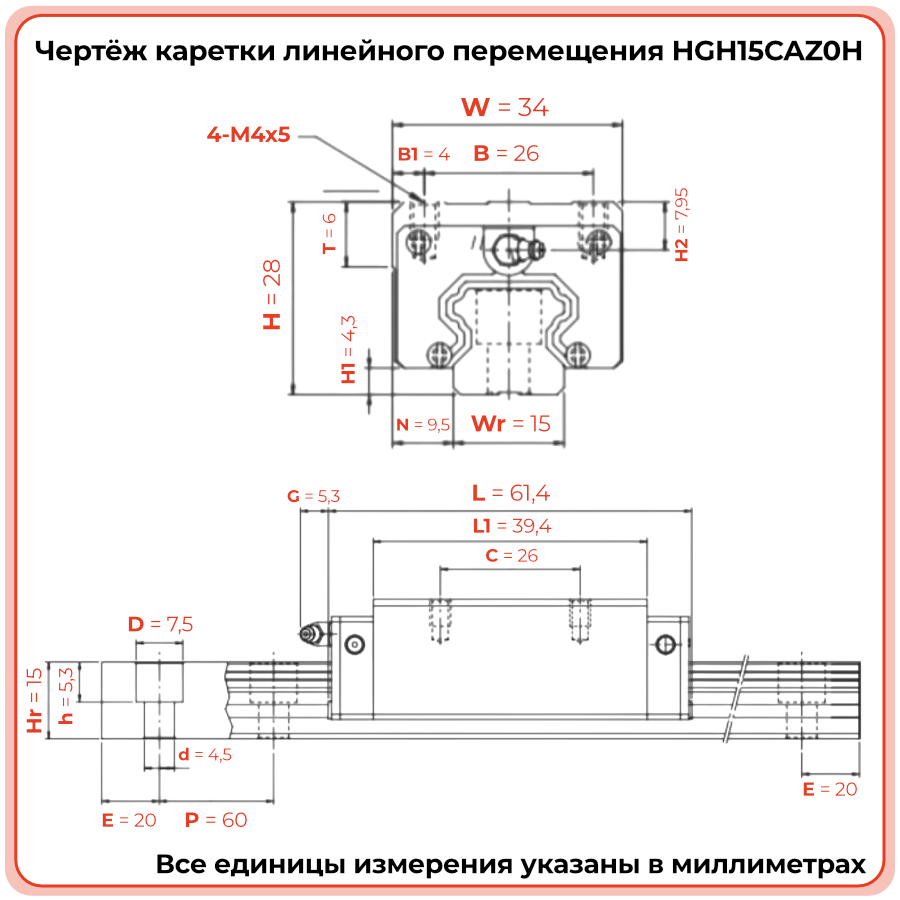

Линейная каретка HGH15CAZ0H TECHNIX предназначена для точного перемещения по профильной направляющей типоразмера 15 в системах с повышенными требованиями к жёсткости и плавности хода. Габариты каретки составляют 61,4×34×28 мм, межцентровые расстояния крепления C и B — по 26 мм, лёгкий преднатяг Z0 снижает люфт без заметного увеличения сопротивления перемещению. Каретка рассчитана на высокую нагрузку, крепится сверху и подходит для узлов, где требуется стабильная работа при циклическом режиме эксплуатации.
- Серия: HG, высокая нагрузка.
- Тип: H, прямоугольный бесфланцевый корпус.
- Типоразмер: 15.
- Габариты каретки: L 61,4 мм; W 34,0 мм; H 28,0 мм.
- Натяг: Z0, лёгкий.
- Крепление: A, сверху через резьбовые отверстия.
- Межцентровые расстояния: C 26,0 мм; B 26,0 мм.
- Размер резьбы на монтажной площадке: M4x5.
- Условия эксплуатации: регулярная смазка, защита от пыли, стружки и влаги, точный монтаж на совместимую направляющую, исключение ударных перегрузок и перекосов при установке.
Стоит обратить внимание
Лёгкий преднатяг Z0 подходит для большинства универсальных задач, где важны плавность хода и стабильное позиционирование. Для более жёстких режимов и повышенных требований к жёсткости может потребоваться другая модификация каретки.
Применяемость
Каретка HGH15CAZ0H TECHNIX применяется в линейных осях и направляющих узлах, где требуется компактный типоразмер при высокой жёсткости и точности перемещения. Такая модель подходит для станков с ЧПУ, автоматизированных модулей, портальных систем, координатных столов и другого оборудования, работающего в циклическом режиме. Лёгкий преднатяг Z0 делает каретку удобной для систем, где важны плавный ход, стабильное позиционирование и умеренное сопротивление перемещению.
- Оси X, Y и Z компактных и средних станков с ЧПУ.
- Линейные модули промышленной автоматизации и сборочных линий.
- Портальные системы позиционирования и перемещения инструмента.
- Измерительные и координатные установки с требованиями к повторяемости.
- Упаковочное, маркировочное, сортировочное и подающее оборудование.
Стоит обратить внимание
Для тяжёлых загрязнённых условий эксплуатации, высокой запылённости или постоянного контакта со стружкой лучше дополнительно оценить необходимость исполнения с уплотнениями и усиленной защитой.
Аналоги
Линейная каретка HGH15CAZ0H TECHNIX относится к распространённому типоразмеру серии HG и может рассматриваться как аналог решений других производителей при совпадении серии, габаритов, типа крепления, натяга и класса точности. Ниже приведены ориентировочные соответствия по выбранным брендам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Даже при совпадении серии и типоразмера аналоги могут отличаться по натягу, высоте, схеме уплотнений, резьбе крепёжных отверстий и допустимым нагрузкам. Перед заменой рекомендуется сверять официальный каталог производителя.
Часто задаваемые вопросы
- Как правильно установить каретку HGH15CAZ0H на направляющую?
Монтаж выполняют на совместимую профильную направляющую типоразмера 15 с соблюдением чистоты рабочих поверхностей и соосности посадочных плоскостей. Каретку устанавливают без перекоса, крепёж затягивают равномерно, а после сборки проверяют плавность хода по всей длине рельса. - Можно ли заменить только каретку без замены рельсовой направляющей?
Такая замена допустима, если рельс не имеет выраженного износа, повреждений дорожек качения и геометрических отклонений. Перед заменой необходимо проверить типоразмер, серию, тип крепления, преднатяг и присоединительные размеры новой каретки. - Чем исполнение Z0 отличается от других модификаций по натягу?
Исполнение Z0 означает лёгкий преднатяг, который обеспечивает плавный ход и уменьшенный люфт без значительного роста сопротивления перемещению. По сравнению с более высоким преднатягом такая каретка лучше подходит для универсальных систем, где важен баланс между точностью, ресурсом и лёгкостью движения. - Как понять, что каретку нужно менять?
На необходимость замены указывают увеличение люфта, неравномерный ход, рост шума, заедания и ухудшение точности позиционирования. Дополнительно следует проверить состояние рельса, смазки, уплотнений и отсутствие загрязнения зоны качения. - Какой срок эксплуатации у каретки HGH15CAZ0H?
Срок службы зависит от нагрузки, скорости, качества монтажа, точности установки, регулярности смазки и степени защиты от пыли и стружки. При корректном подборе и нормальных условиях эксплуатации каретка рассчитана на длительную работу в составе промышленного оборудования с плановым техническим обслуживанием.
Стоит обратить внимание
Для сохранения ресурса каретки важно соблюдать интервалы смазки, контролировать чистоту рабочей зоны и не допускать ударных перегрузок. При заметном износе каретки рекомендуется одновременно оценить состояние направляющей.
