О товаре

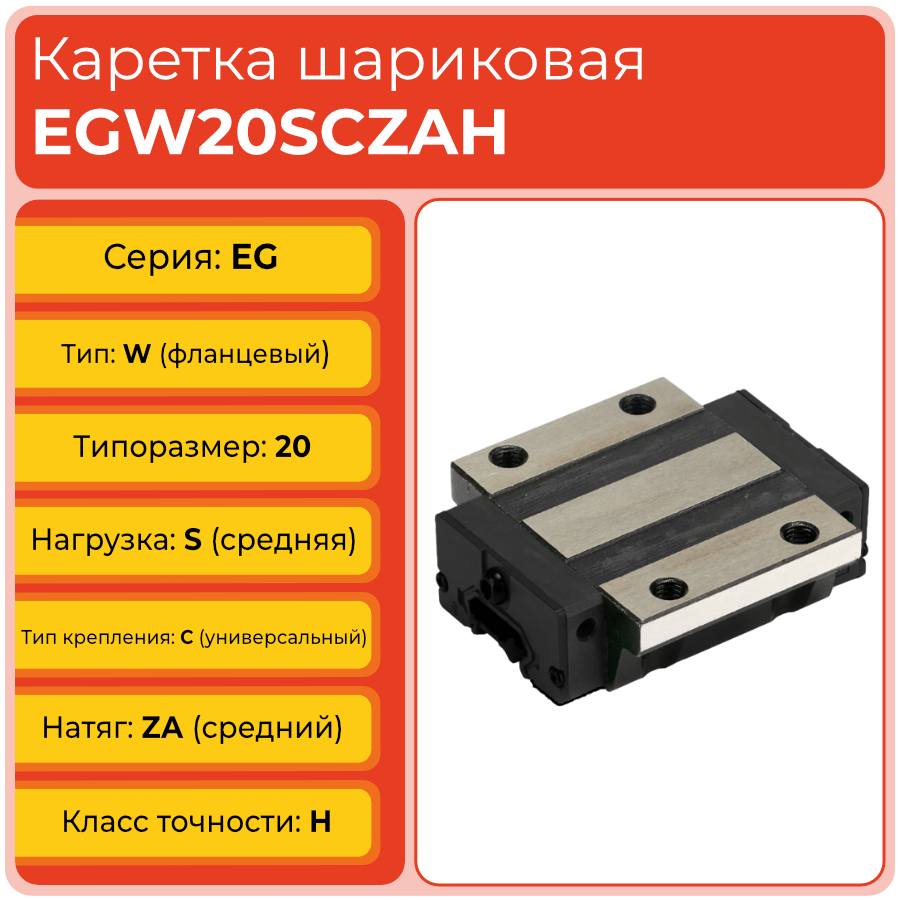

Линейная каретка EGW20SCZAH TECHNIX — низкопрофильная шариковая каретка серии EG с фланцевым корпусом для направляющих типоразмера 20 мм. Модель занимает промежуточное место в линейке EGW и предназначена для узлов, где от компактных решений на 15‑ю серию уже требуется больший запас по нагрузке и жёсткости без перехода на крупные типоразмеры.
EGW20SCZAH сочетает низкую высоту корпуса, увеличенную ширину под направляющую 20 мм и фланцевую опору, которая стабилизирует каретку при действии радиальных и моментных нагрузок. Средний преднатяг ZA обеспечивает плотный контакт в зоне качения, снижает люфт и помогает поддерживать устойчивый ход линейной оси при многократных циклах перемещения, сохраняя при этом умеренное сопротивление движению.
Стоит обратить внимание
EGW20SCZAH часто используется как шаг модернизации: при замене узлов на 15‑ю серию на решения шире и жёстче, но без полного пересмотра компоновки оборудования. Это удобно, когда требуется повысить устойчивость и ресурс линейного узла, сохранив знакомую конструкцию фланцевой каретки.

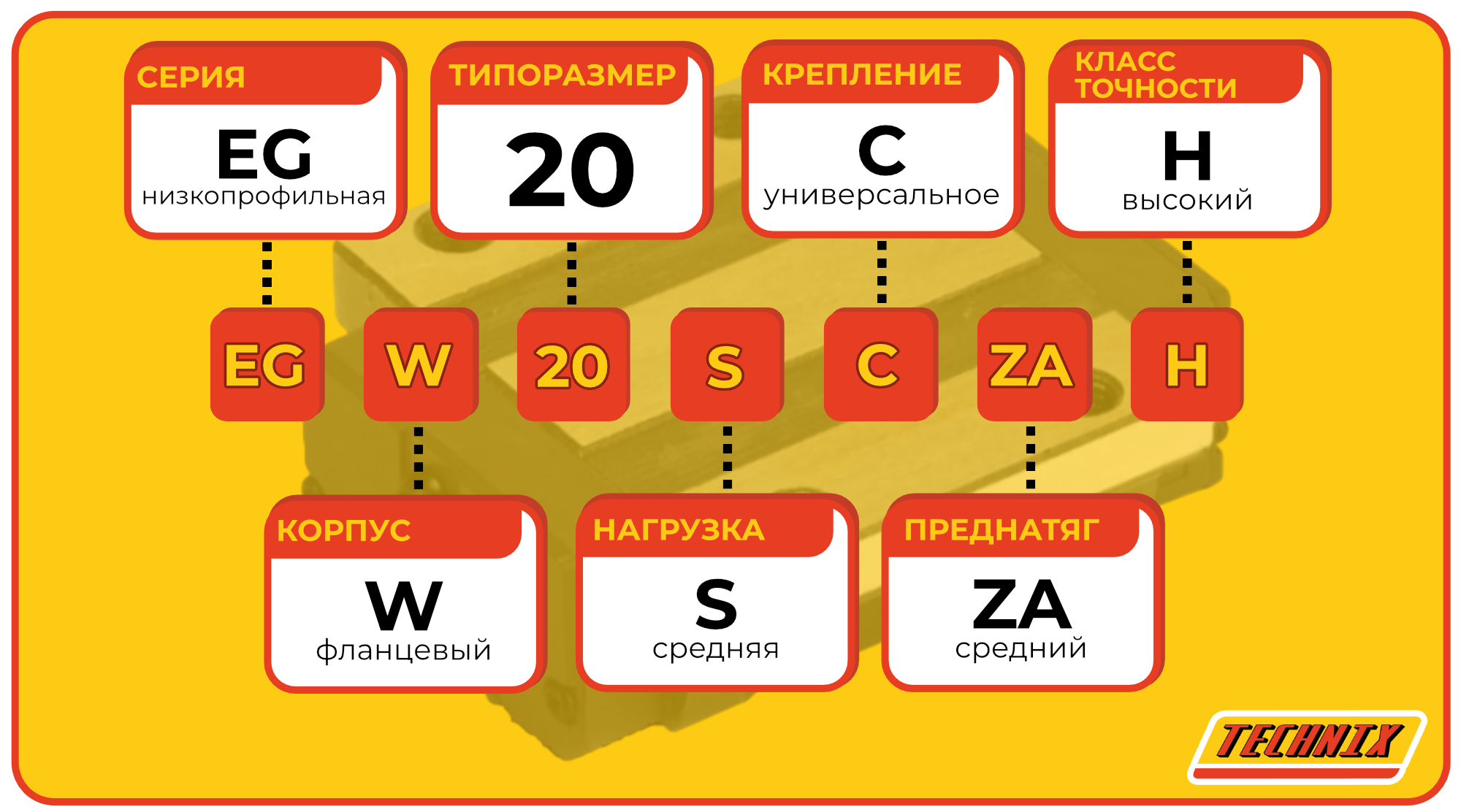

Расшифровка артикула
Обозначение EGW20SCZAH содержит информацию о серии, типе корпуса, типоразмере, варианте крепления, преднатяге и классе точности. Это позволяет инженеру по одному артикулу понять совместимость каретки с существующими направляющими и требованиями к работе линейной оси.
- EG — серия низкопрофильных шариковых линейных кареток.
- W — фланцевый корпус с боковыми опорными площадками.
- 20 — типоразмер под направляющие шириной 20 мм.
- S — исполнение для узлов средней нагрузки с ориентиром на компактную высоту и устойчивость к моментам.
- С — универсальное крепление сверху и снизу.
- ZA — средний преднатяг, уменьшающий люфты и повышающий жёсткость линейного узла.
- H — высокий класс точности для систем позиционирования и прецизионных перемещений.
Полная запись артикула EGW20SCZAH помогает правильно сопоставить каретку с рельсовыми направляющими серии EG и оценить, подходит ли она по габаритам, схеме крепления и преднатягу к уже спроектированной или эксплуатируемой линейной оси.
Стоит обратить внимание
При чтении обозначения EGW20SCZAH важно учитывать именно связку букв S, C, ZA и H: она говорит не только о габаритах, но и о том, как каретка крепится, какой натяг заложен в конструкции и на какой уровень точности ориентирован узел.
Конструкция и устройство

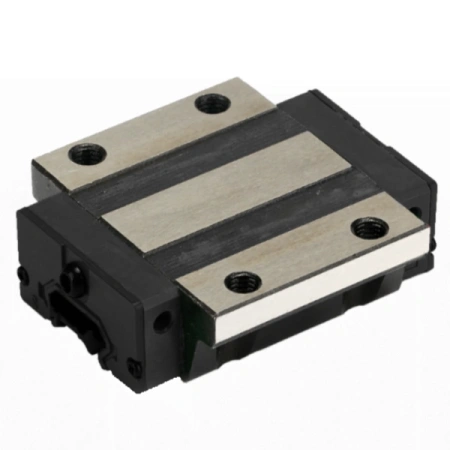

Каретка EGW20SCZAH представляет собой низкий фланцевый блок с шариковой системой качения, рассчитанный на работу по направляющим серии EG типоразмера 20. В корпусе выполнены профилированные дорожки, по которым циркулируют шарики, воспринимая нагрузку при перемещении по рельсу. Наличие фланцев и универсального крепления сверху и снизу облегчает интеграцию каретки в линейные модули, опорные плиты и портальные конструкции, где важен устойчивый контакт с основанием.
- Фланцевый низкопрофильный корпус, адаптированный под направляющую шириной 20 мм.
- Шариковая система качения в замкнутых каналах для стабильного и предсказуемого хода.
- Дорожки качения, рассчитанные на восприятие радиальных нагрузок и моментов опрокидывания.
- Универсальное крепление: резьбовые и сквозные отверстия доступны для фиксации сверху и снизу монтажной плиты.
- Смазочные точки, позволяющие поддерживать ресурс каретки и качество перемещения при длительной эксплуатации.
Стоит обратить внимание
При монтаже EGW20SCZAH важно обеспечить единый уровень базовых поверхностей и правильную ориентацию фланцев: это снижает риск перекосов и локальных перегрузок в дорожках качения, особенно в многорельсовых системах.
Размерный ряд серии EG W
Ниже приведена таблица типоразмеров линейных кареток серии EG W, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
EGW20SCZAH по габаритам и возможной нагрузке занимает переходное положение между компактными 15‑ми и более мощными 25‑ми решениями, что делает её удобным выбором для модернизации и проектирования осей среднего класса.
Технические параметры и условия эксплуатации

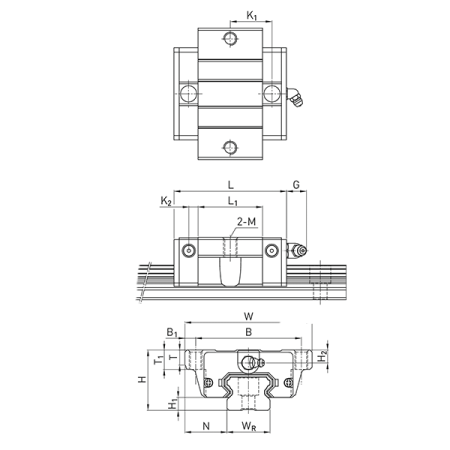

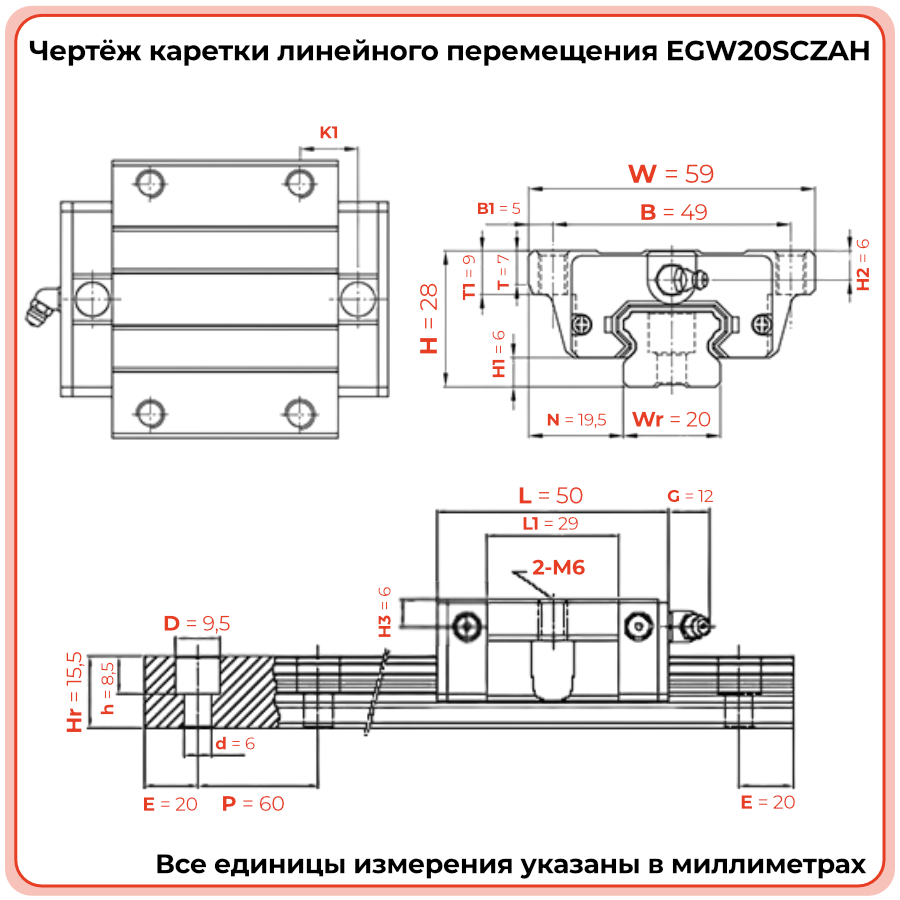

Линейная каретка EGW20SCZAH работает с направляющими серии EG типоразмера 20 и рассчитана на узлы средней нагрузки. Длина каретки составляет 51,2 мм, высота — 28 мм, ширина — 59 мм, межцентровое расстояние крепления — около 29,0 мм, глубина отверстия крепёжного винта — 6 мм. Средний преднатяг ZA и высокий класс точности H помогают обеспечить контролируемый люфт, стабильный ход и повторяемость позиционирования при многократных циклах перемещения.
- Серия: EG, низкопрофильные шариковые линейные каретки для профильных направляющих.
- Тип корпуса: W, фланцевый низкопрофильный блок.
- Типоразмер: 20.
- Габариты каретки: длина 51,2 мм; высота 28,0 мм; ширина 59,0 мм.
- Крепление: С — универсальное крепление сверху и снизу.
- Преднатяг: ZA, средний.
- Класс точности: H, высокий.
- Межцентровое расстояние крепления: около 29,0 мм.
- Глубина отверстия крепёжного винта: порядка 6,0 мм.
- Для надёжной эксплуатации рекомендуются ровные базовые поверхности, корректная установка направляющих, равномерная затяжка крепежа и регулярная подача смазки в зону качения шариков.
Стоит обратить внимание
На типоразмере 20 ресурс каретки во многом зависит от точности монтажа: даже небольшие перекосы или несоблюдение рекомендуемого момента затяжки крепежа могут привести к локальным перегрузкам и ускоренному износу дорожек качения.
Применяемость
Каретка EGW20SCZAH используется в линейных механизмах, где требуется умеренный запас по нагрузке и жёсткости при сохранении компактной высоты узла. Она подходит для осей станков с ЧПУ, координатных столов, небольших портальных систем, транспортирующих и позиционирующих модулей, а также для модернизации существующих линий, в которых требуется усилить линейный узел без серьёзной переработки конструкции.
- Оси станков с ЧПУ и гравировальных комплексов средней мощности.
- Компактные портальные и консольные системы, где важна устойчивость к моментам при ограниченной высоте.
- Автоматизированные модули подачи, сортировки и позиционирования деталей.
- Линейные модули для модернизации оборудования, изначально рассчитанного на меньший типоразмер.
- Узлы, где требуется баланс между габаритами, жёсткостью и точностью без перехода на тяжёлые решения типоразмера 25 и 30.
Стоит обратить внимание
При выборе EGW20SCZAH имеет смысл отдельно оценивать перспективы роста нагрузок: если в дальнейшем планируется повышение массы перемещаемых узлов или усиление режимов резания, стоит заранее рассмотреть возможности перехода на каретки 25‑го типоразмера.
Аналоги
Каретка EGW20SCZAH относится к распространённому типоразмеру и фланцевому исполнению, поэтому может сопоставляться с изделиями других производителей при совпадении серии, геометрии, схемы крепления, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для предварительного подбора и кросс‑сравнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При переходе на аналоги EGW20SCZAH важно сверять не только геометрию и типоразмер, но и преднатяг, класс точности, исполнение фланцевого корпуса и универсальность крепления, чтобы поведение линейного узла оставалось предсказуемым и соответствовало расчётным параметрам.
Часто задаваемые вопросы
- Когда имеет смысл перейти с EGW15SCZAH на EGW20SCZAH?
Переход на типоразмер 20 целесообразен, когда узел на 15‑ю серию работает близко к пределам по нагрузке или жёсткости, а требуется увеличить запас по ресурсу и стабильности хода без перехода на более габаритные решения. - Можно ли заменить EGW20SCZAH на каретку 25‑го типоразмера?
Замена на 25‑ю серию возможна только при переработке компоновки: изменятся габариты, межцентровые расстояния крепления и нагрузочные характеристики, поэтому требуется перепроверка расчётов и монтажных чертежей. - Какие особенности монтажа EGW20SCZAH нужно учитывать?
Важно обеспечить ровные базовые поверхности, точную соосность направляющей и монтажной базы, равномерную затяжку крепежа и отсутствие перекосов фланцев, особенно в системах с несколькими параллельными рельсами. - Какие признаки указывают на необходимость обслуживания или замены EGW20SCZAH?
К обслуживанию или замене ведут рост люфта, появление шума и вибраций, рывки при перемещении, снижение точности позиционирования и заметный износ дорожек качения либо направляющей. - Какой ресурс можно ожидать от EGW20SCZAH?
Срок службы определяется нагрузкой, режимом работы, скоростями перемещения, качеством монтажа, регулярностью смазки и условиями среды; при соблюдении рекомендаций каретка рассчитана на длительную эксплуатацию в составе промышленного оборудования.
Стоит обратить внимание
Планируя ресурс EGW20SCZAH, имеет смысл заложить регламентный контроль состояния каретки и направляющей: регулярные проверки хода, люфта и смазки помогают избежать внезапных отказов линейного узла и остановок оборудования.
