Артикул:
MGN9HZ0HTECHNIX
Характеристики
Серия
—
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
9
Длина L, мм
—
39,9
Все характеристики
1 389 руб.
/шт от 1 до 7 шт
1 389 руб./шт
от 8 до 15 шт
1 320 руб./шт
от 16 до 20 шт
1 292 руб./шт
от 21 шт
1 251 руб./шт
Есть в наличии: 1
Ожидается:
30.09.2026 40
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре
Линейная каретка MGN9HZ0H TECHNIX — удлинённая миниатюрная шариковая каретка узкого формата для направляющих шириной 9 мм. Модель рассчитана на линейные узлы, где нужно больше опорной длины по рельсу при по‑прежнему компактной ширине системы.
MGN9HZ0H применяется в малогабаритных линейных модулях, осевых системах 3D‑принтеров и граверов, координатных столах, лёгких приводах подачи и позиционирования, а также в механизмах приборостроения и автоматизации, где важны устойчивость хода и аккуратное позиционирование деталей или исполнительных органов. Длинный корпус каретки помогает стабилизировать движение по направляющей, снизить влияние перекосов и распределить нагрузку вдоль большего участка рельса.
Стоит обратить внимание
MGN9HZ0H — это длинное исполнение в узком формате на рельс 9 мм: каретка даёт более протяжённую опору, чем MGN9CZ0H, и подходит для узлов, где увеличенные моментные нагрузки и требование к стабильности траектории важнее минимальной длины корпуса.

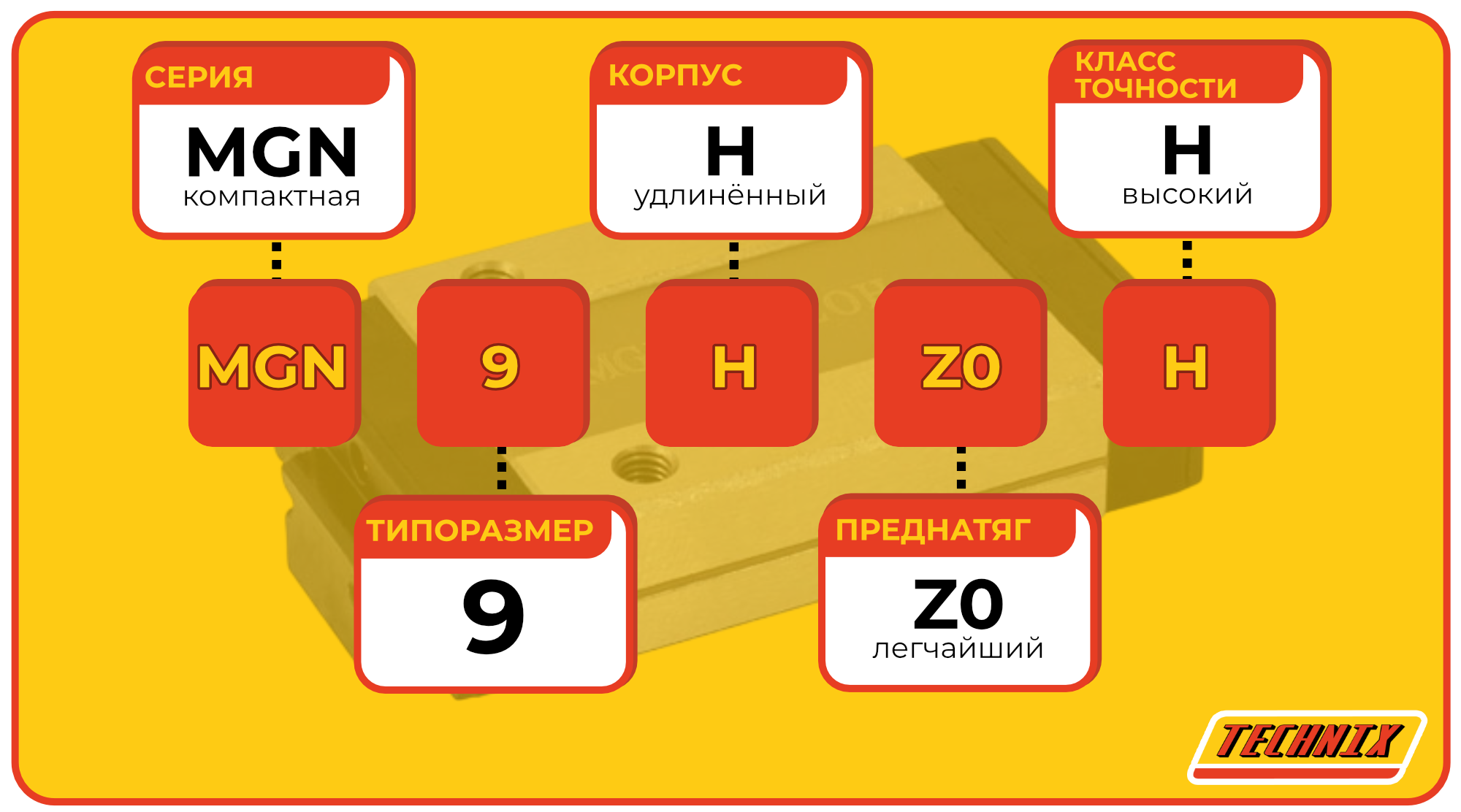

Расшифровка артикула
Артикул MGN9HZ0H позволяет по обозначению понять, с каким типом линейной системы и корпусом мы имеем дело. Каретка относится к компактной серии MG, имеет узкий тип, работает на направляющей 9 мм и выполнена в удлинённом корпусе H с минимальным преднатягом Z0 и высоким классом точности H.
- MG — серия компактных линейных кареток.
- N — узкое исполнение каретки.
- 9 — ширина направляющей, 9 мм.
- H — длинный тип корпуса.
- Z0 — минимальный преднатяг.
- H — высокий класс точности.
Полное обозначение: MGN9HZ0H. Внутри серии MG это длинная каретка на рельс 9 мм с лёгким преднатягом, предназначенная для узлов, где требуются мягкий ход и хорошая устойчивость при небольшой ширине линейной системы.
Стоит обратить внимание
При выборе кареток на рельс 9 мм важно учитывать не только ширину направляющей, но и длину корпуса и преднатяг: MGN9CZ0H и MGN9HZ0H обладают разным поведением под нагрузкой и по‑разному влияют на устойчивость оси.
Конструкция и устройство

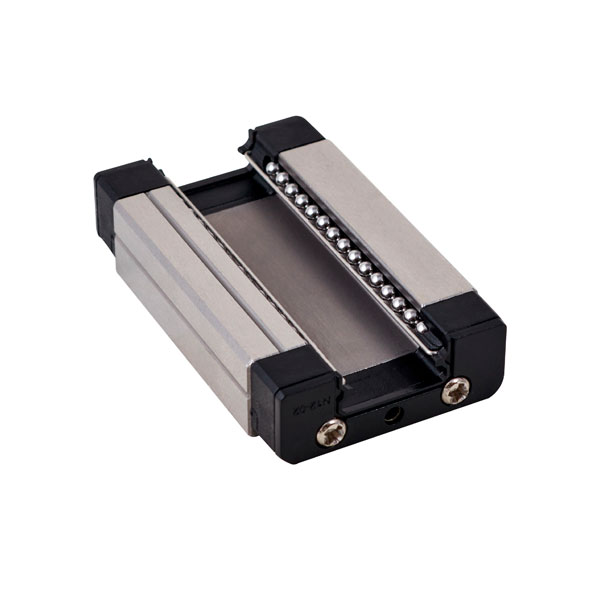

MGN9HZ0H — миниатюрная длинная каретка узкого типа для рельсовой направляющей 9 мм. Корпус имеет удлинённую монтажную площадку с резьбовыми отверстиями под крепёж, внутри расположены дорожки качения и шариковые ряды, образующие замкнутую циркуляцию по профилю рельса. За счёт увеличенной длины контактной зоны каретка обеспечивает более равномерное распределение нагрузки и уменьшает чувствительность узла к моментным воздействиям.
- Узкий корпус для направляющих 9 мм.
- Удлинённая монтажная база для стабильного контакта по длине рельса.
- Шариковая система качения с замкнутой циркуляцией.
- Резьбовые отверстия для крепления к несущей плите.
- Конструкция, рассчитанная на устойчивый линейный ход при малых и средних нагрузках.
Стоит обратить внимание
При проектировании узлов на MGN9HZ0H имеет смысл учитывать длину каретки при выборе длины хода и формы базовой поверхности: каретка лучше работает на ровных и жёстких основаниях без локальных деформаций.
Размерный ряд серии MG
Ниже приведена таблица миниатюрных линейных кареток серии MG, входящих в ассортимент TECHNIX. Текущий товар выделен.
Стоит обратить внимание
MGN9HZ0H занимает промежуточную позицию между каретками на рельсы 7 и 12 мм: по длине корпуса она длиннее MGN9CZ0H и обеспечивает более устойчивую опору при сохранении компактной ширины 9 мм.
Технические параметры и условия эксплуатации

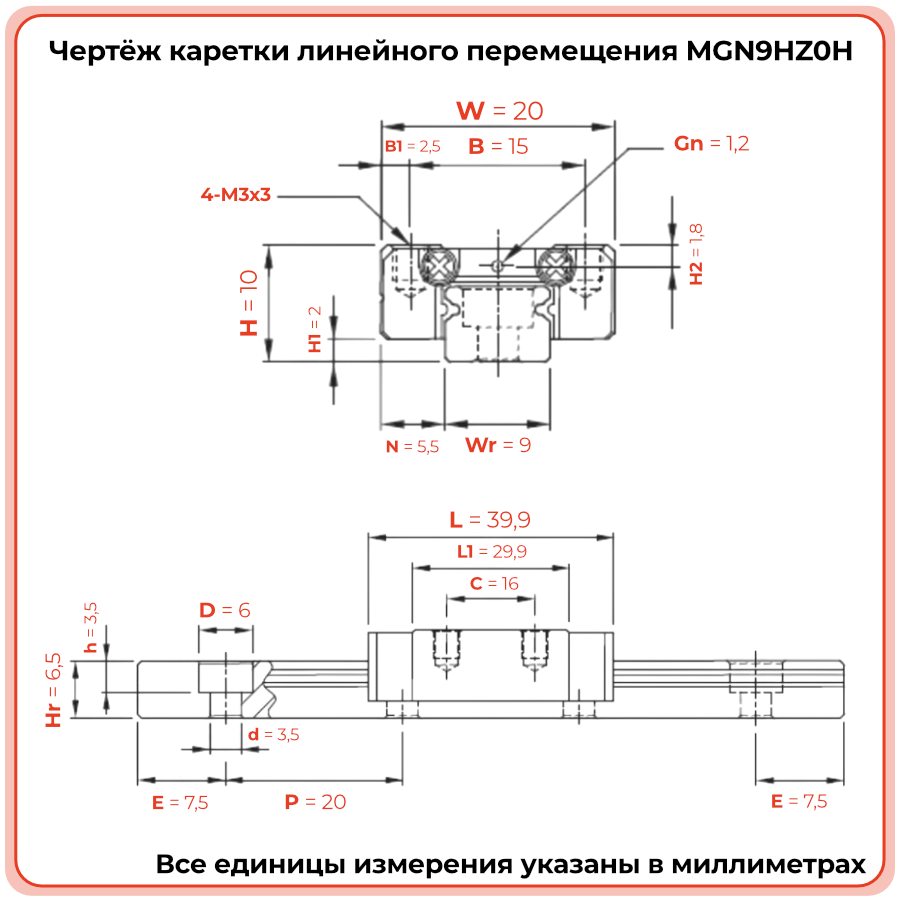

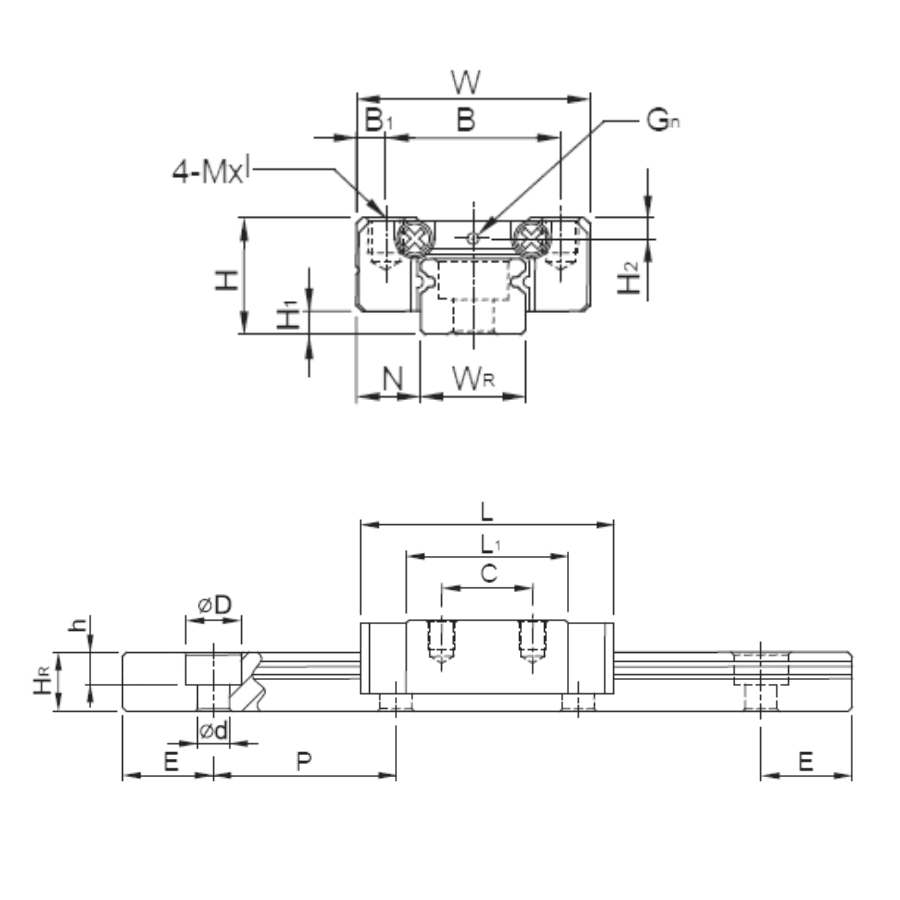

Каретка MGN9HZ0H работает по направляющей шириной 9 мм и ориентирована на линейные узлы с малой и средней нагрузкой, где важны устойчивость хода и аккуратное позиционирование. Длина блока составляет 39,9 мм, ширина — 20 мм, высота — 10 мм, межцентровое расстояние крепления — 16 мм, глубина отверстия крепёжного винта — 1,8 мм, крепление выполняется винтами с резьбой M3. Минимальный преднатяг Z0 и высокий класс точности H обеспечивают мягкий ход и повторяемость положения при правильном монтаже и обслуживании.
- Ширина направляющей: 9 мм.
- Габариты каретки: 39,9 × 20 × 10 мм.
- Межцентровое расстояние крепления: 16 мм.
- Глубина отверстия крепёжного винта: 1,8 мм.
- Крепление: винты M3, монтаж сверху.
- Рекомендуемые условия эксплуатации: ровная и жёсткая базовая поверхность, точная установка рельса без перекоса, защита от загрязнений и регулярная смазка в соответствии с режимом работы узла.
Стоит обратить внимание
При работе длинных кареток на узких направляющих особенно важно контролировать качество монтажа: неровности и перекосы базы быстрее приводят к износу и ухудшению характера хода, чем в более широких системах.
Применяемость
MGN9HZ0H применяют в компактных линейных системах, где требуется узкая направляющая 9 мм и более длинная каретка для устойчивого хода. Каретка подходит для осей 3D‑принтеров и гравировальных устройств, малогабаритных станков, координатных столов, модулей подачи и позиционирования, приборных механизмов и лёгких роботизированных узлов, где важно сочетание компактности и стабильности движения.
- Линейные модули в малых станках и автоматизированных установках.
- Оси 3D‑принтеров, граверов и маркировочных устройств.
- Координатные столы и механизмы позиционирования.
- Приборные и лабораторные механизмы с линейным перемещением.
- Лёгкие роботизированные и мехатронные узлы, где узкая направляющая 9 мм используется как базовый элемент кинематики.
Стоит обратить внимание
Если нагрузка растёт или требования к жёсткости существенно повышаются, внутри линейки TECHNIX можно рассмотреть переход на каретки более крупных типоразмеров или использование двух кареток на одной направляющей для усиления узла.
Аналоги
Для технического сравнения и возможной замены каретки MGN9HZ0H TECHNIX можно ориентироваться на решения других производителей миниатюрных линейных направляющих с сопоставимой геометрией. Ниже приведён пример прямого аналога.
Точное соответствие следует проверять по каталожным размерам и допускаемым нагрузкам, особенно при использовании каретки в узлах позиционирования инструмента или печатающей головки.
Стоит обратить внимание
При переходе на аналог важно учитывать не только геометрию и преднатяг, но и реальные условия работы узла: тип нагрузки, режим движения и требования к ресурсу. Это позволит подобрать каретку, которая действительно сохранит ожидаемое поведение системы.
Часто задаваемые вопросы
- Когда имеет смысл выбирать MGN9HZ0H вместо MGN9CZ0H?
MGN9HZ0H целесообразна, когда линейный узел испытывает моментные нагрузки и требуется более длинная каретка при той же ширине рельса. Удлинённый корпус даёт более устойчивую опору и лучше держит траекторию хода. - Не будет ли длинная каретка излишней для очень компактных узлов?
Если ход невелик и нагрузки малы, длинный корпус может оказаться лишним и усложнить компоновку. В таких случаях можно рассмотреть стандартную по длине MGN9CZ0H на тот же рельс 9 мм. - Какие требования к монтажу MGN9HZ0H на направляющую 9 мм?
Нужны ровная и жёсткая база, правильная установка рельса без перекоса, аккуратная затяжка крепежа и проверка плавности хода по всей длине. Важно избегать локальных неровностей и прогибов основы. - Можно ли заменить MGN9HZ0H на аналог HIWIN?
Да, при условии, что по каталожным данным совпадают габариты, межцентровые расстояния, глубина резьбы, преднатяг и допускаемые нагрузки. Без такой сверки поведение узла может отличаться от ожидаемого. - Какие признаки говорят о необходимости обслуживания или замены каретки?
На обслуживание или замену указывают рост люфта, шум, рывки, ухудшение точности позиционирования и изменение характера хода. В таких ситуациях необходимо оценить состояние рельса, смазки и рассмотреть замену каретки.
Стоит обратить внимание
Регулярный контроль линейных узлов и плановая замена кареток позволяют поддерживать стабильность работы оборудования, особенно в системах, где от точности линейного перемещения зависит качество обработки, печати или измерений.
Общая информация
Серия
MG (компактная)
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
9
Тип
N (узкий), H (длинный)
Вид
шариковый
Класс точности
H (высокий)
Сфера применения
3D-принтеры, робототехника, станки с ЧПУ
Производитель
TECHNIX
Габариты
Длина L, мм
39,9
Ширина W, мм
20
Высота H, мм
10
Технические параметры
Натяг
Z0 (легкий)
Межцентровое расстояние крепления C, мм
16
Дополнительный комплект уплотнений ZZ
нет
Зазор от низа каретки до низа рельс (в сборе) H1, мм
2
Длина монтажной площадки L1, мм
29,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм
5,5
Размер резьбы на монтажной площади M
M3x3
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм
1,8
