О товаре

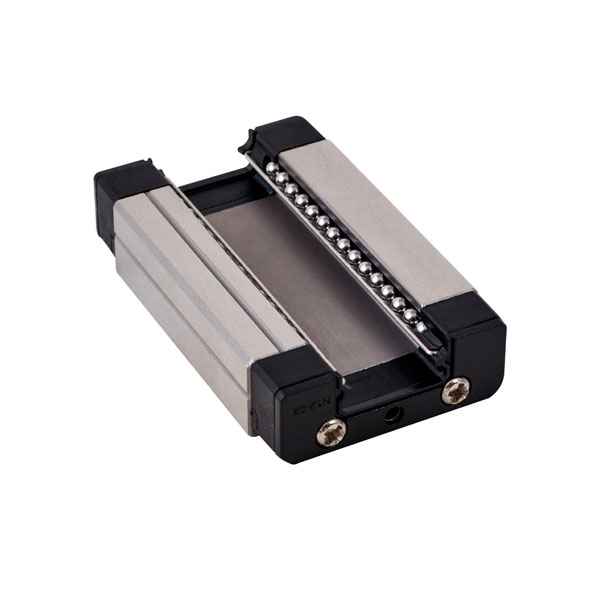

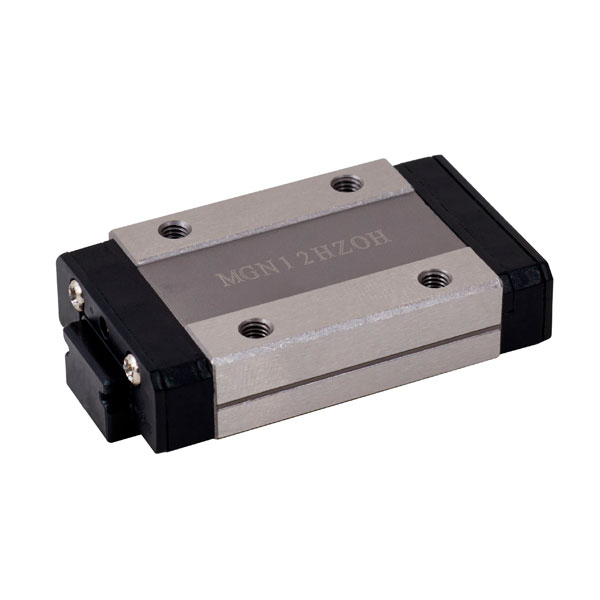

Линейная каретка MGN7HZ0H TECHNIX — миниатюрный шариковый блок для узких направляющих шириной 7 мм, рассчитанный на точное перемещение в сверхкомпактных механизмах. Каретка обеспечивает аккуратный линейный ход при малых нагрузках и подходит для узлов, где свободного места под монтаж практически нет.
Такая каретка востребована в деликатной технике: настольных и портативных 3D‑принтерах, малошумных граверах, миниатюрных дозирующих системах, оптических и измерительных модулях, компактных осевых приводах в приборостроении. Узкая рельсовая направляющая вместе с MGN7HZ0H позволяет создавать лёгкие и точные координатные узлы без лишнего увеличения габаритов конструкции.
Стоит обратить внимание
MGN7HZ0H относится к длинным блокам миниатюрной серии, поэтому при такой ширине направляющей вы получаете более протяжённую опорную поверхность. Это удобно для тонких кареток подачи, лёгких осей позиционирования и механизмов, где важно уменьшить влияние перекосов на точность движения.
Расшифровка артикула

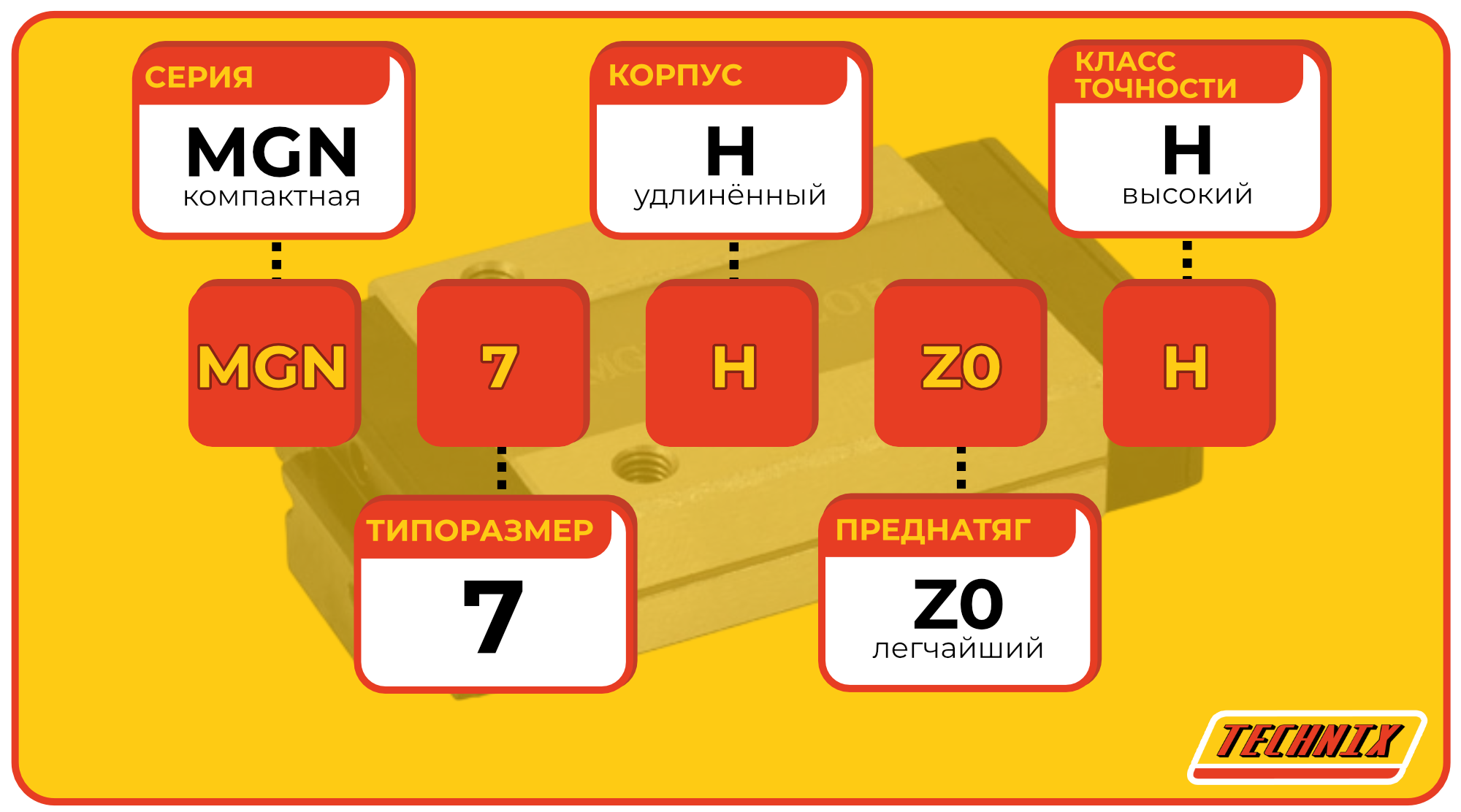

Обозначение MGN7HZ0H показывает формат миниатюрных направляющих, узкое исполнение каретки, ширину рельса, длину корпуса, уровень преднатяга и класс точности. Расшифровка артикула упрощает подбор линейной каретки под конкретную направляющую и требования к точности и плавности перемещения.
- MG — серия компактных линейных кареток.
- N — узкое исполнение блока для минимальной ширины узла.
- 7 — ширина направляющей, 7 мм.
- H — удлинённый корпус каретки.
- Z0 — минимальный преднатяг для лёгкого хода.
- H — высокий класс точности.
Полное обозначение: MGN7HZ0H TECHNIX. При выборе важно учитывать, что длина каретки, форма корпуса, преднатяг и точность должны соответствовать задаче и конструкции миниатюрного привода, а не только ширине рельса.
Стоит обратить внимание
Каретки одного типоразмера по ширине направляющей могут заметно различаться по длине, преднатягу и монтажной базе. Поэтому при замене и проектировании важно воспринимать артикула как набор параметров, а не просто отметку ширины рельса.
Конструкция и устройство
MGN7HZ0H — узкая миниатюрная линейная каретка с удлинённым корпусом для рельсовых направляющих шириной 7 мм. Внутри блока расположены дорожки качения и ряды шариков, образующие замкнутую циркуляцию, благодаря чему каретка перемещается по направляющей плавно и с контролируемым зазором. Компактная форма и лёгкая конструкция делают её удобной для интеграции в приборные и лабораторные механизмы, оси подачи в малогабаритных станках, 3D‑печатающих узлах и миниатюрных позиционирующих платформах.
- Узкий корпус для работы с направляющей 7 мм.
- Удлинённый блок для увеличения опорной базы.
- Шариковая система качения с замкнутой циркуляцией.
- Резьбовые отверстия для крепления к несущей плите.
- Компоновка, ориентированная на компактные и точные линейные узлы.
Стоит обратить внимание
На столь малых габаритах даже небольшая загрязнённость или перекос могут ускорить износ. Для миниатюрных кареток важно соблюдать аккуратность монтажа и не экономить на защите зоны качения и регулярной смазке.
Размерный ряд серии MG N
Ниже приведена таблица типоразмеров миниатюрных линейных кареток серии MG N, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
MGN7HZ0H выделена как длинная каретка на рельс 7 мм. Если требуется ещё более компактное решение, можно рассматривать короткую модификацию, но она даст меньшую базу опоры и по‑другому поведёт себя в динамике.
Технические параметры и условия эксплуатации

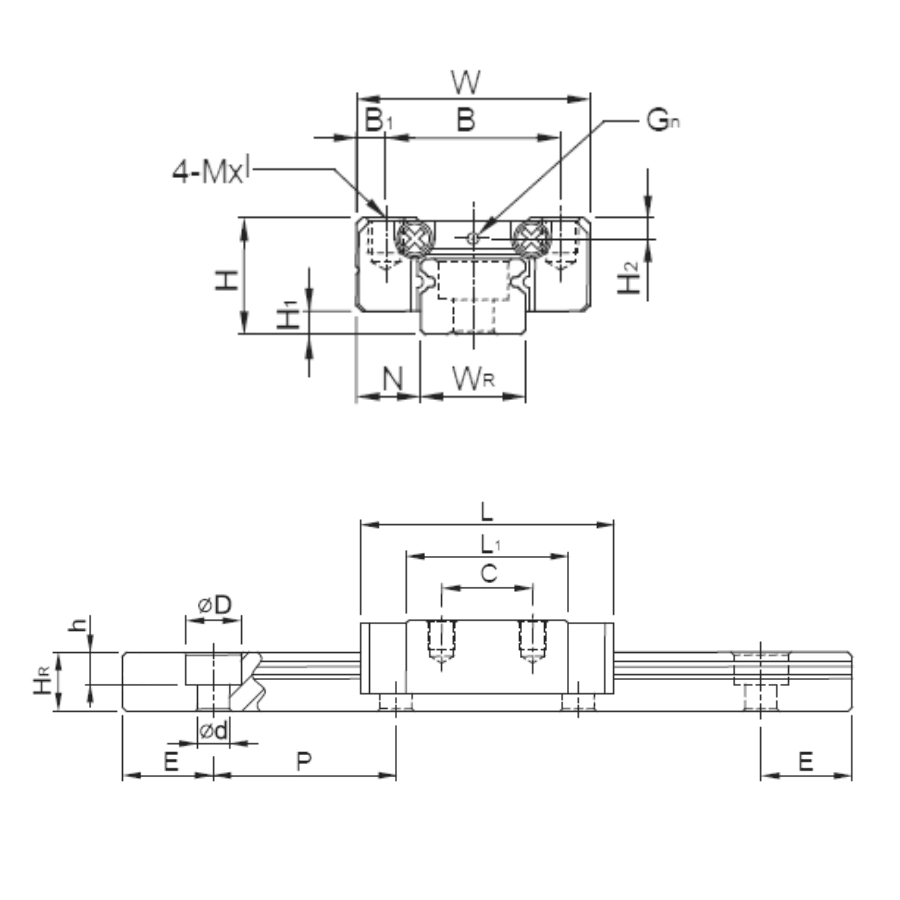

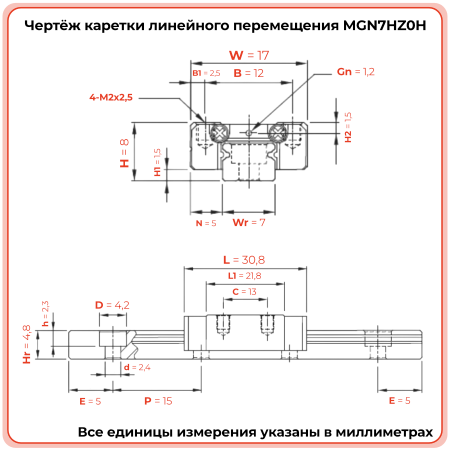

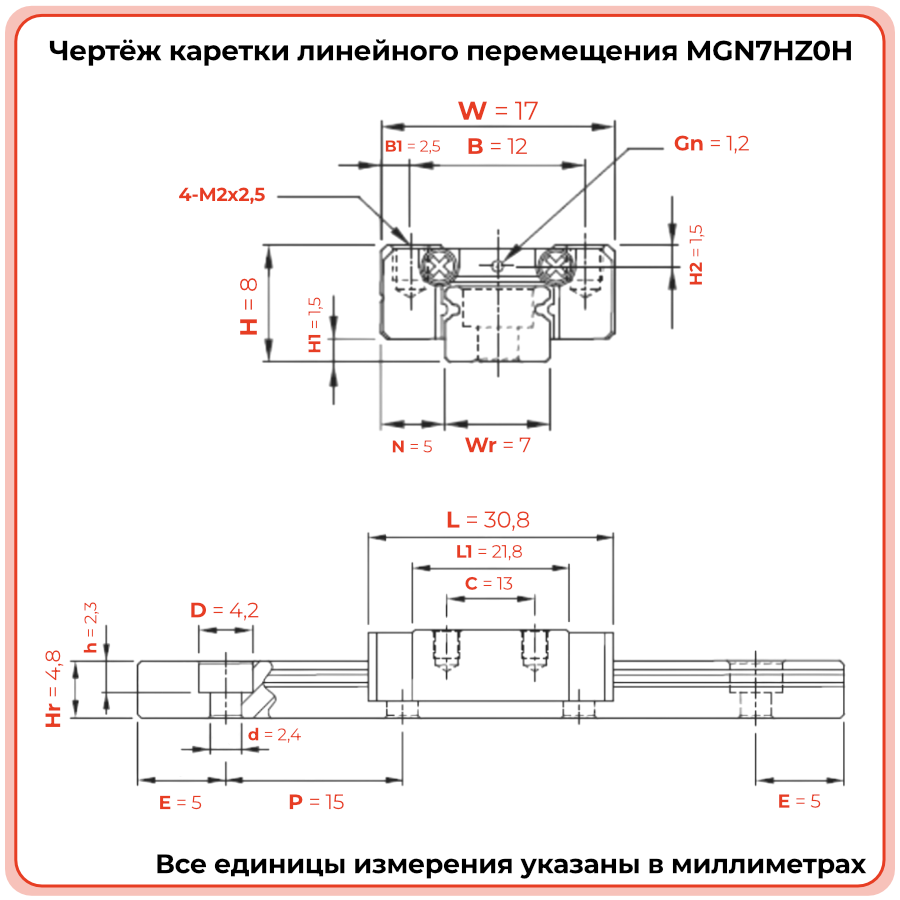

Каретка MGN7HZ0H предназначена для направляющих шириной 7 мм и используется в узлах, где доминируют компактность и точность, а не высокая грузоподъёмность. Длина каретки составляет 30,8 мм, высота — 8 мм, ширина — 17 мм, межцентровое расстояние крепления — 13 мм, глубина отверстия крепёжного винта — 1,5 мм, монтажная резьба — M2. Минимальный преднатяг Z0 снижает сопротивление движению, что особенно важно для маломощных шаговых приводов, линейных двигателей и других лёгких систем, применяемых в принтерах, мини‑станках и приборных механизмах.
- Ширина направляющей: 7 мм.
- Габариты каретки: 30,8 × 17 × 8 мм.
- Преднатяг: Z0, минимальный.
- Класс точности: H.
- Крепление: резьба M2, сверху к несущей плите.
- Условия эксплуатации: чистая рабочая зона, отсутствие ударных нагрузок, корректно выбранная смазка и регулярный контроль плавности хода по всей длине рельса.
Стоит обратить внимание
Небольшой запас по нагрузке не мешает каретке работать долго, если узел не перегружается и соблюдаются требования к монтажу и обслуживанию. Для сверхкомпактной техники это более важный фактор, чем увеличение типоразмера направляющей.
Применяемость
MGN7HZ0H ориентирована на малогабаритную технику, где нужно аккуратное линейное перемещение при минимальных габаритах узла. Каретка используется в настольных и портативных 3D‑принтерах, мини‑граверах, лёгких ЧПУ‑механизмах, дозирующих и маркировочных системах, координатных столиках, оптических и измерительных модулях, а также в приборных приводах, которым требуется точный контролируемый ход при небольшой массе движущихся частей.
- Оси компактных 3D‑принтеров и граверов.
- Линейные узлы дозаторов и маркираторов.
- Координатные столики в лабораторной и измерительной технике.
- Приборные механизмы с ограниченным монтажным пространством.
- Малые роботизированные и мехатронные узлы, где приоритет — точность и компактность.
Стоит обратить внимание
Если в узле возросли требования по нагрузке или жёсткости, стоит рассмотреть переход на более широкую направляющую и соответствующую каретку, но для лёгкой и точной техники MGN7HZ0H часто оказывается оптимальным по габаритам и характеристикам решением.
Аналоги
MGN7HZ0H TECHNIX относится к формату миниатюрных линейных кареток для направляющих малой ширины, поэтому для технического сравнения можно ориентироваться на схожие решения других производителей. Ниже приведены ориентировочные аналоги без указания брендов, которые вы предпочитаете не использовать.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При выборе аналога для сверхкомпактной техники важно учитывать не только геометрию, но и фактический преднатяг, жёсткость узла и устойчивость к нагрузкам в режиме работы конкретного оборудования.
Часто задаваемые вопросы
- Где чаще всего используют каретку MGN7HZ0H?
Её применяют в компактных 3D‑принтерах, мини‑граверах, дозирующих и маркировочных системах, лабораторных координатных столиках и приборных узлах, где требуется точный ход при очень ограниченном пространстве под направляющую. - Чем длинная каретка MGN7HZ0H отличается от короткой на тот же рельс?
Длинный блок имеет более протяжённую базу опоры, поэтому чувствительность оси к перекосам меньше. На практике это даёт более ровное движение и большую стабильность траектории при многократных перемещениях. - Какие требования к монтажу каретки на направляющую 7 мм?
Необходимы ровная опорная поверхность, аккуратная установка рельса без перекоса, равномерная затяжка винтов и проверка плавности хода по всей длине. В компактных узлах особенно важно не допускать попадания абразива и твёрдых частиц в зону качения. - Можно ли заменить MGN7HZ0H на каретку другого производителя?
Можно, но только после сверки габаритов, межцентровых расстояний крепления, глубины резьбы, преднатяга и допустимых нагрузок. В миниатюрной технике даже небольшие отличия могут заметно повлиять на точность позиционирования и ресурс узла. - Как понять, что каретку пора обслуживать или менять?
Сигналами служат рост люфта, изменение звука, появление рывков и залипаний, ухудшение точности позиционирования. В этом случае необходимо оценить состояние направляющей, смазки и, при необходимости, спланировать замену каретки.
Стоит обратить внимание
Регулярный осмотр миниатюрных линейных узлов и соблюдение графика обслуживания помогает сохранить точность и надёжность работы компактной техники без неожиданных остановок.
