О товаре

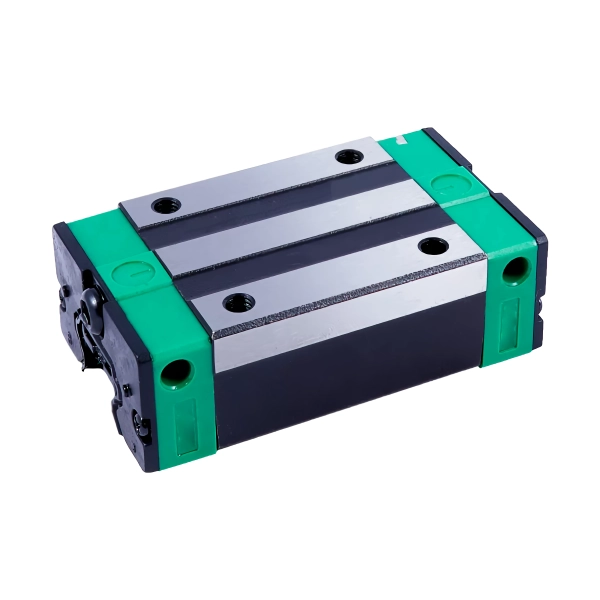

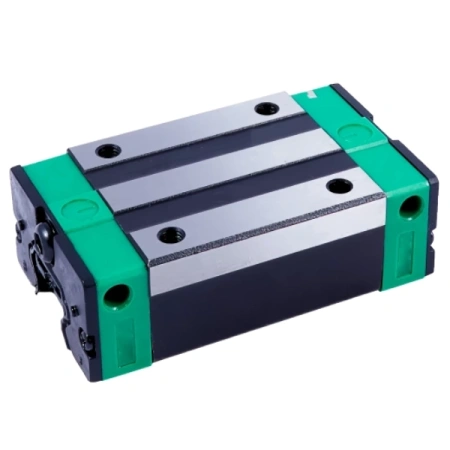

Линейная каретка HGL30HAZAP TECHNIX — низкопрофильная бесфланцевая шариковая каретка серии HG для профильных направляющих шириной 30 мм, рассчитанная на сверхвысокую возможную нагрузку. Удлинённый корпус, средний преднатяг, высокий класс точности и принадлежность к категории «сверхвысокая нагрузка» делают эту модель рабочим элементом для самых требовательных узлов линейного перемещения.
HGL30HAZAP формирует низкопрофильный, но крайне жёсткий узел линейного перемещения для рельсов HG типоразмера 30. Удлинённая база H‑типа, преднатяг ZA и усиленная конструкция позволяют устойчиво воспринимать большие радиальные нагрузки и опрокидывающие моменты, сохраняя геометрию и повторяемость перемещений даже при тяжёлых режимах работы. Такое исполнение оптимально для ответственных осей станков и портальных систем, где ресурс и жёсткость узла критичны.
Стоит обратить внимание
HGL30HAZAP относится к исполнению сверхвысокой нагрузки: это не просто удлинённая каретка с преднатягом, а вариант, рассчитанный на значительно больший запас по допускаемым усилиям. При выборе такой модели важно понимать, что требования к геометрии рельсов, качеству монтажа и режимам обслуживания выше, чем у стандартных и средненагруженных исполнений.
Расшифровка артикула
Обозначение HGL30HAZAP отражает серию, тип корпуса, типоразмер, исполнение по длине, способ крепления, преднатяг, класс точности и нагрузочную категорию. Расшифровка артикула помогает правильно оценить жёсткость узла, совместимость с рельсом и область применения каретки.
- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- L — низкопрофильный корпус каретки.
- 30 — типоразмер для направляющих шириной 30 мм.
- H — удлинённое исполнение по длине корпуса.
- A — крепление каретки сверху через резьбовые отверстия.
- ZA — средний преднатяг.
- P — исполнение для сверхвысокой возможной нагрузки.
- H (в конце маркировки серии) — высокий класс точности.
Полное обозначение: HGL30HAZAP. Низкопрофильный корпус L, удлинённая база H, верхнее крепление A, преднатяг ZA, нагрузочная категория P и высокий класс точности H формируют каретку, ориентированную на работу в особо нагруженных и точных системах линейного перемещения.
Стоит обратить внимание
При кросс‑подборе важно учитывать букву P в обозначении: она указывает на исполнение сверхвысокой нагрузки. Простая замена стандартной каретки на HGL30HAZAP без пересмотра расчётов может привести к избыточной жёсткости узла и изменению динамики системы; в то же время обратная замена на менее нагруженное исполнение без пересчёта может быть небезопасна с точки зрения ресурса.
Конструкция и устройство

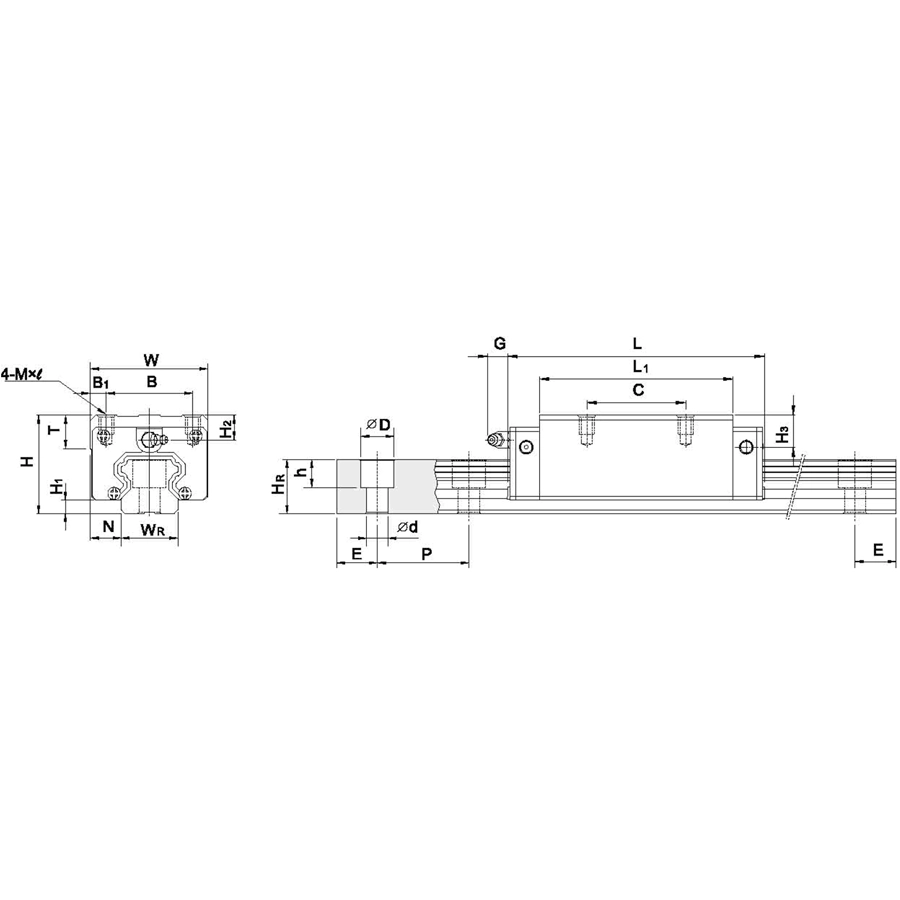

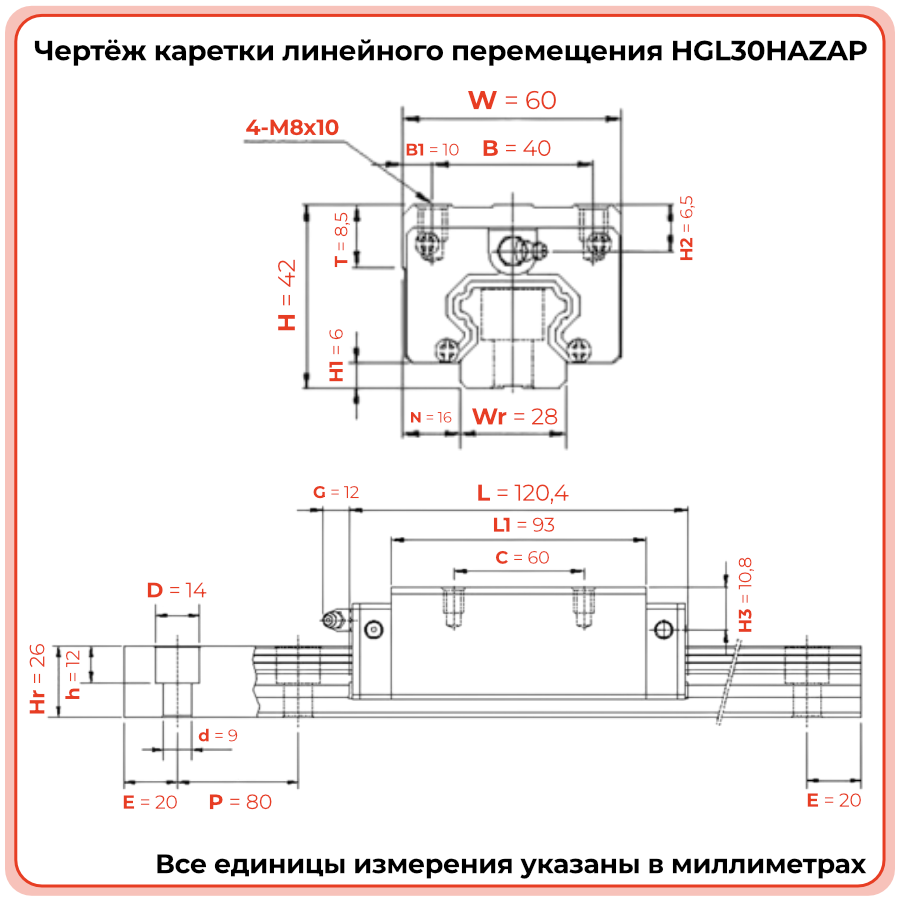

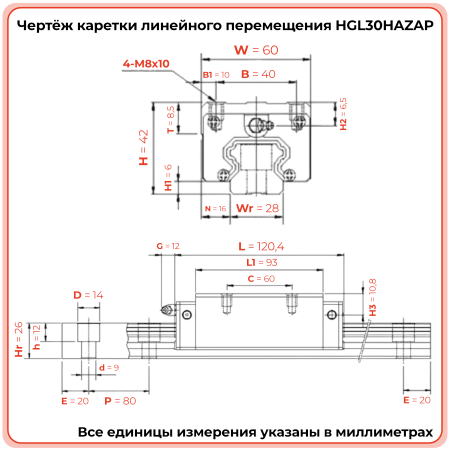

Каретка HGL30HAZAP представляет собой низкопрофильный шариковый блок серии HG типоразмера 30 с удлинённым корпусом, верхним креплением и средним преднатягом. Длина каретки составляет 120,4 мм, ширина 60 мм, высота 42 мм, межцентровые расстояния крепёжных отверстий C и B — 60 и 40 мм соответственно. Усиленная конструкция и нагрузочная категория P позволяют использовать каретку в узлах, где стандартные исполнения по нагрузке уже близки к верхней границе своих характеристик.
- Низкий корпус L для уменьшения высоты узла при сохранении высокой жёсткости.
- Удлинённое исполнение H с увеличенной опорной базой для устойчивости к опрокидывающим моментам.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок в разных направлениях.
- Крепление A через резьбовые отверстия в верхней части корпуса.
- Преднатяг ZA для уменьшения люфта и повышения жёсткости узла.
- Исполнение P по нагрузке для сверхвысокой возможной нагрузки.
- Высокий класс точности H для точных систем линейного позиционирования.
Стоит обратить внимание
Удлинённый корпус и преднатяг ZA делают HGL30HAZAP чувствительной к геометрии установки: небольшие перекосы рельсов, локальные прогибы или ошибки в базе могут быстрее проявиться в виде роста усилия хода и локальных зон износа. На этапе проектирования имеет смысл заложить жёсткие требования к прямолинейности направляющих и качеству опор.
Размерный ряд низкопрофильных кареток HGL
Низкопрофильные каретки серии HGL охватывают типоразмеры 15, 25 и 30 и различаются длиной, преднатягом и исполнением корпуса. Ниже приведён полный размерный ряд таких кареток. Текущий товар выделен.
Стоит обратить внимание
Внутри линейки HGL типоразмера 30 исполнения сильно различаются по длине, натягу и нагрузочной категории. HGL30HAZAP — максимально нагруженный вариант: при замене более лёгких кареток на него важно учитывать не только геометрию, но и то, как изменится динамика системы и требования к обслуживанию.
Технические параметры и условия эксплуатации
Каретка HGL30HAZAP предназначена для работы с профильными направляющими HG типоразмера 30 в сверхвысоконагруженных режимах. Длина корпуса 120,4 мм, ширина 60 мм, высота 42 мм, межцентровые расстояния крепежа C 60 мм и B 40 мм, преднатяг ZA и исполнение P по нагрузке обеспечивают высокий запас по допустимым усилиям и устойчивость к опрокидывающим моментам.
- Типоразмер направляющей: 30 мм.
- Габариты каретки: L 120,4 мм; W 60,0 мм; H 42,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния крепежа: C 60,0 мм; B 40,0 мм.
- Тип крепления: A, сверху через резьбовые отверстия.
- Для надёжной работы необходим точный подбор направляющей, жёсткие требования к геометрии базовых поверхностей, регулярная смазка и контроль эксплуатационных режимов, особенно при работе с большими нагрузками и ускорениями.
Стоит обратить внимание
В режиме сверхвысоких нагрузок ресурс каретки напрямую зависит от того, насколько стабильно соблюдаются условия эксплуатации: чистота дорожек, качество смазки, отсутствие ударных нагрузок и перегрузок. Для HGL30HAZAP имеет смысл предусмотреть регламентный контроль хода, люфта и температуры узла, чтобы своевременно выявлять признаки износа.
Применяемость
Каретка HGL30HAZAP применяется в узлах линейного перемещения, где одновременно требуются низкий профиль, удлинённая база и сверхвысокая грузоподъёмность. Она подходит для тяжёлых осей станков с ЧПУ, портальных систем, обрабатывающих центров, робототехнических комплексов и модулей позиционирования, работающих на высоких скоростях и ускорениях.
- Тяжёлые оси станков и порталов с типоразмером направляющей 30 мм.
- Высоконагруженные модули робототехники и автоматизированных линий.
- Системы, где стандартные каретки HG по расчётам не дают достаточный запас по нагрузке.
- Модули позиционирования с высокими моментами и жёсткими требованиями к люфту.
- Конструкции, где нельзя увеличивать высоту узла, но необходимо серьёзно усилить линейную опору.
Стоит обратить внимание
HGL30HAZAP целесообразно применять там, где запас по нагрузке и моментам действительно востребован. Если расчёты показывают значительный резерв при использовании стандартных исполнений, использование сверхвысоконагруженной каретки может оказаться избыточным и повысить требования к точности монтажа без реальной необходимости.
Часто задаваемые вопросы
- Чем HGL30HAZAP отличается от HGL30HAZAH?
HGL30HAZAP имеет исполнение P по нагрузке и рассчитана на сверхвысокую возможную нагрузку, тогда как HGL30HAZAH — аналогичное удлинённое исполнение с преднатягом ZA, но без обозначения «P» во фокусе на максимальной грузоподъёмности. - Когда есть смысл выбирать HGL30HAZAP, а не HGL30HAZ0H?
HGL30HAZAP целесообразен при значительных нагрузках и моментах, когда исполнение с натягом Z0 уже не обеспечивает нужный запас по жёсткости и устойчивости. Для умеренно нагруженных и менее критичных по люфту узлов часто достаточно исполнения с Z0. - Можно ли заменить HGL30HAZAP на каретку с меньшей нагрузочной категорией?
Замена возможна при совпадении присоединительных размеров и типоразмера рельса, но перед этим необходимо пересчитать нагрузки, моменты и ресурс. Упрощение исполнения без расчётов может привести к ускоренному износу и снижению надёжности узла. - Как контролировать ресурс HGL30HAZAP в тяжёлых режимах?
Рекомендуется регулярно контролировать плавность хода, люфт, шум и температуру узла. Любые отклонения по этим параметрам — повод проверить смазку, чистоту дорожек и состояние направляющих. - С какими направляющими совместима HGL30HAZAP TECHNIX?
Каретка рассчитана на профильные рельсовые направляющие серии HG типоразмера 30. Для корректной работы необходимо использовать рельсы соответствующего профиля, класса точности и длины, подобранные с учётом сверхвысоких нагрузок и режимов эксплуатации.
Стоит обратить внимание
Для HGL30HAZAP имеет смысл заранее предусмотреть технический регламент обслуживания и контроль ключевых параметров узла (люфт, усилие, шум, температура). Это особенно важно при эксплуатации в автоматизированных линиях и робототехнических системах, где остановка из-за отказа узла линейного перемещения может приводить к серьёзным простоям.
