О товаре

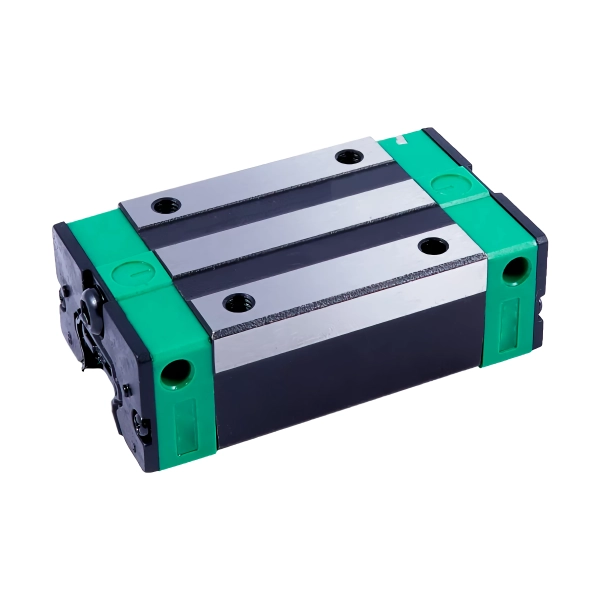

Линейная каретка HGL30HAZAH TECHNIX — низкопрофильная шариковая каретка серии HG для профильных направляющих шириной 30 мм, рассчитанная на высокие нагрузки и работу в прецизионных узлах. Удлинённый корпус, средний преднатяг и высокий класс точности делают эту модель подходящей для тяжёлых режимов эксплуатации, где требуется одновременно жёсткость и стабильное позиционирование.
HGL30HAZAH строит низкопрофильный, но жёсткий узел линейного перемещения с удлинённой базой H‑типа. Четырёхрядная шариковая система с преднатягом ZA обеспечивает плотный контакт шариков с дорожками качения, минимизирует люфт и повышает устойчивость к опрокидывающим моментам. Это важно для осей станков с ЧПУ, портальных систем и модулей позиционирования, работающих в циклическом режиме с повышенной точностью.
Стоит обратить внимание
HGL30HAZAH сочетает низкий профиль с высокой жёсткостью и преднатягом ZA. Это исполнение стоит рассматривать там, где люфт и прогиб недопустимы, а нагрузка и моменты выше среднего. При этом монтаж становится более чувствительным к геометрии направляющих: при выборе данной каретки важно заранее оценить точность базовых поверхностей и допуски конструкции.
Расшифровка артикула

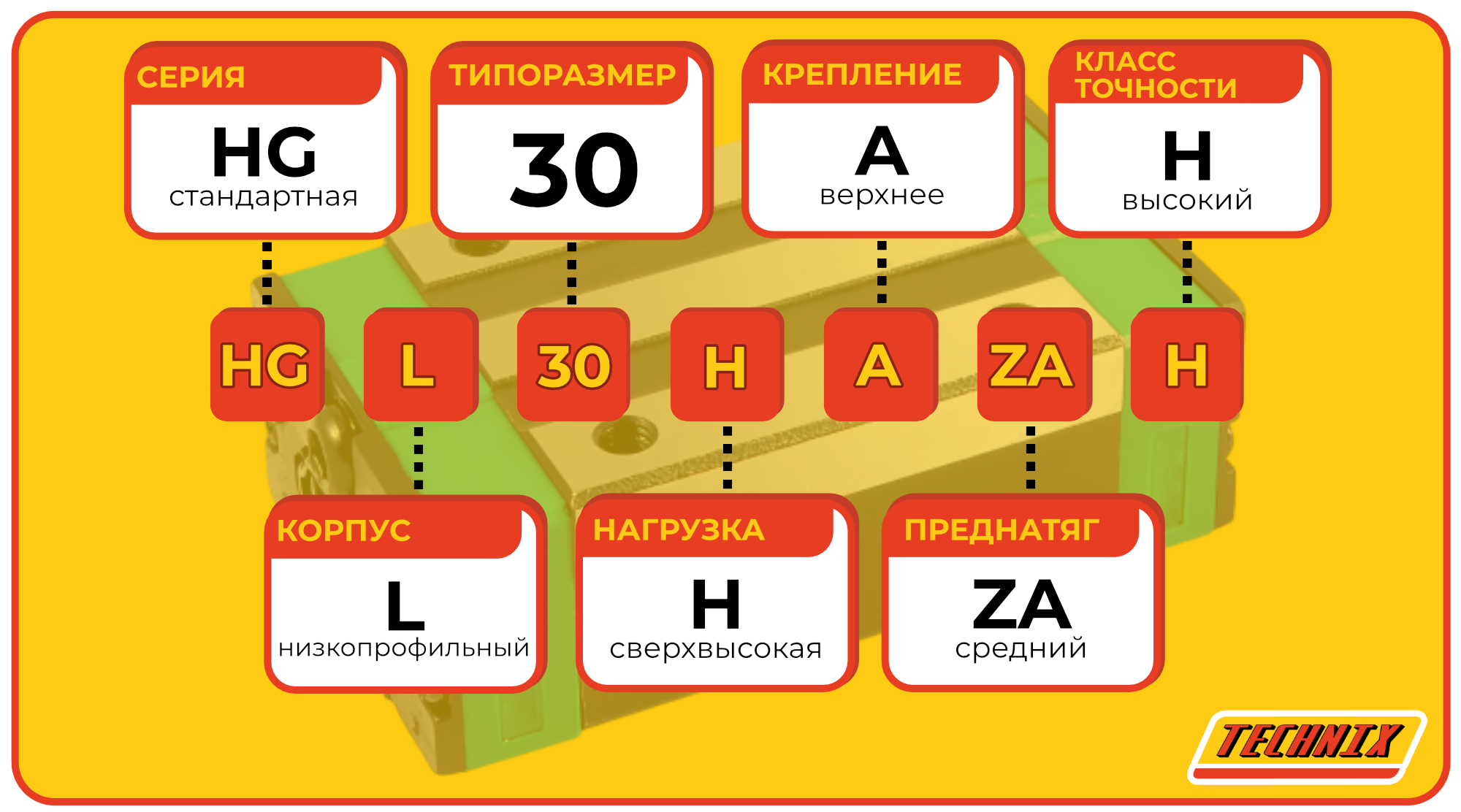

Обозначение HGL30HAZAH содержит ключевые параметры линейной каретки: серию, тип корпуса, типоразмер, исполнение по длине, способ крепления, преднатяг и класс точности. Правильная расшифровка помогает подобрать совместимую направляющую, оценить жёсткость узла и избежать ошибок при заказе и замене.
- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- L — низкопрофильный корпус каретки.
- 30 — типоразмер для направляющих шириной 30 мм.
- H — удлинённое исполнение по длине корпуса.
- A — крепление каретки сверху через резьбовые отверстия.
- ZA — средний преднатяг.
- H — высокий класс точности.
Полное обозначение: HGL30HAZAH. Низкий корпус L, удлинённая база H, верхнее крепление A, преднатяг ZA и класс точности H формируют каретку, ориентированную на высокую жёсткость, минимальный люфт и стабильную работу под нагрузкой в прецизионных системах линейного перемещения.
Стоит обратить внимание
При кросс‑подборе с ;другими брендами важно учитывать полную расшифровку маркировки, а не только цифру 30 в обозначении. Низкопрофильные каретки с удлинённым корпусом, преднатягом ZA и классом точности H отличаются от исполнений с нулевым натягом и стандартным классом C по жёсткости, люфту и требованиям к монтажу.
Конструкция и устройство

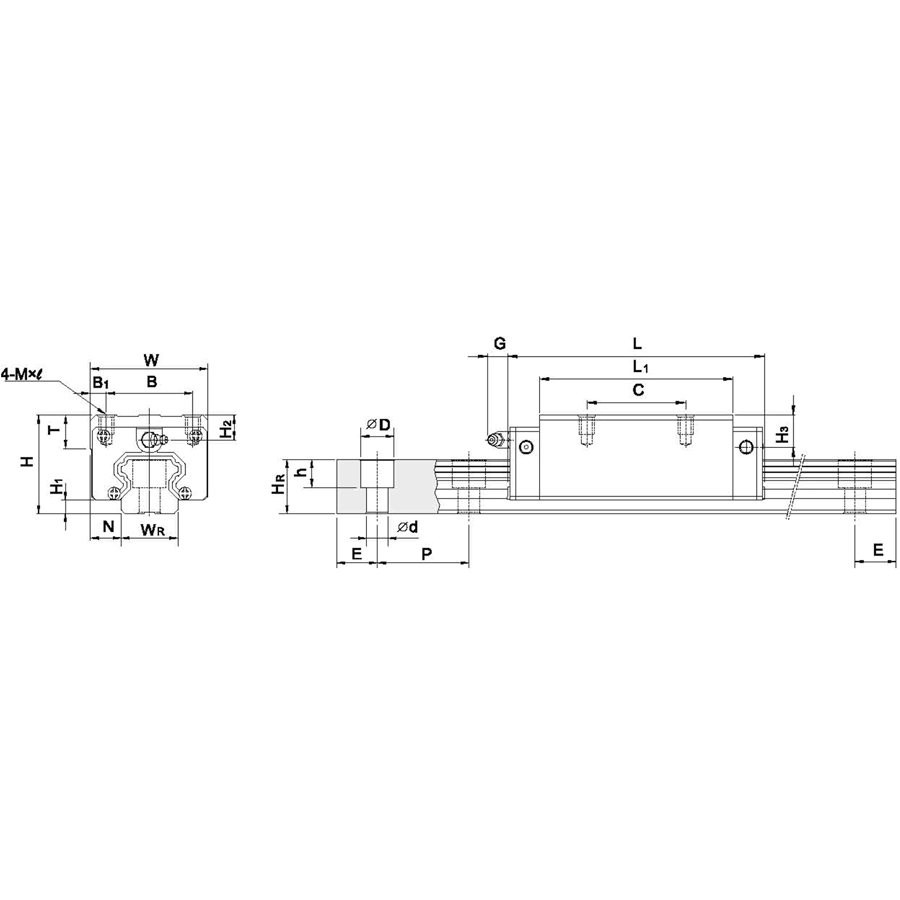

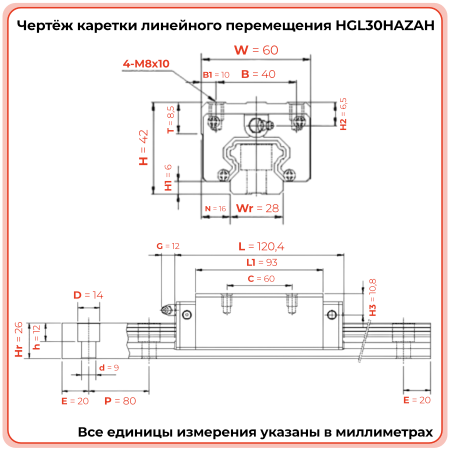

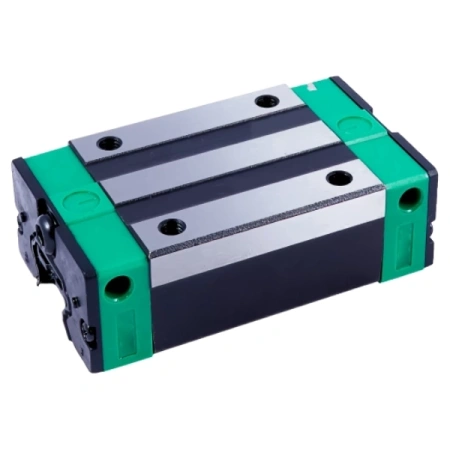

Каретка HGL30HAZAH TECHNIX представляет собой низкопрофильный шариковый блок серии HG типоразмера 30 с удлинённым корпусом и верхним креплением. Длина каретки составляет 120,4 мм, ширина 60 мм, высота 42 мм, межцентровые расстояния крепёжных отверстий C и B — по 60 и 40 мм. Средний преднатяг ZA обеспечивает плотный контакт шариков с дорожками качения, уменьшает люфт и повышает устойчивость к моментам, что особенно важно при длинных рельсах и тяжёлых режимах.
- Низкий корпус L для уменьшения высоты узла при сохранении жёсткости.
- Удлинённое исполнение H, дающее увеличенную опорную базу и устойчивость к опрокидывающим моментам.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок в разных направлениях.
- Крепление A через резьбовые отверстия в верхней части корпуса.
- Преднатяг ZA для уменьшения люфта и повышения жёсткости узла.
- Высокий класс точности H для точных систем линейного позиционирования и повторяемых перемещений.
Стоит обратить внимание
Удлинённая каретка HGL30HAZAH даёт запас по устойчивости к моментам, но увеличивает длину узла и требования к прямолинейности направляющей. При проектировании стоит заранее заложить достаточную длину посадочных поверхностей и контролировать геометрию рельсов, иначе преднатяг ZA может проявиться в виде повышенного усилия хода и локальных зон нагрева.
Размерный ряд низкопрофильных кареток HGL
Низкопрофильные каретки серии HGL охватывают типоразмеры 15, 25 и 30 и различаются длиной, преднатягом и исполнением корпуса. Ниже приведён полный размерный ряд таких кареток. Текущий товар выделен.
Стоит обратить внимание
Внутри линейки HGL исполнения одного типоразмера 30 сильно различаются по длине, натягу и межцентровому расстоянию C. Переход, например, с HGL30HAZ0H на HGL30HAZAH меняет не только жёсткость и люфт, но и компоновку узла по длине, поэтому при замене важно учитывать все параметры, а не ограничиваться совместимостью по ширине рельса.
Технические параметры и условия эксплуатации

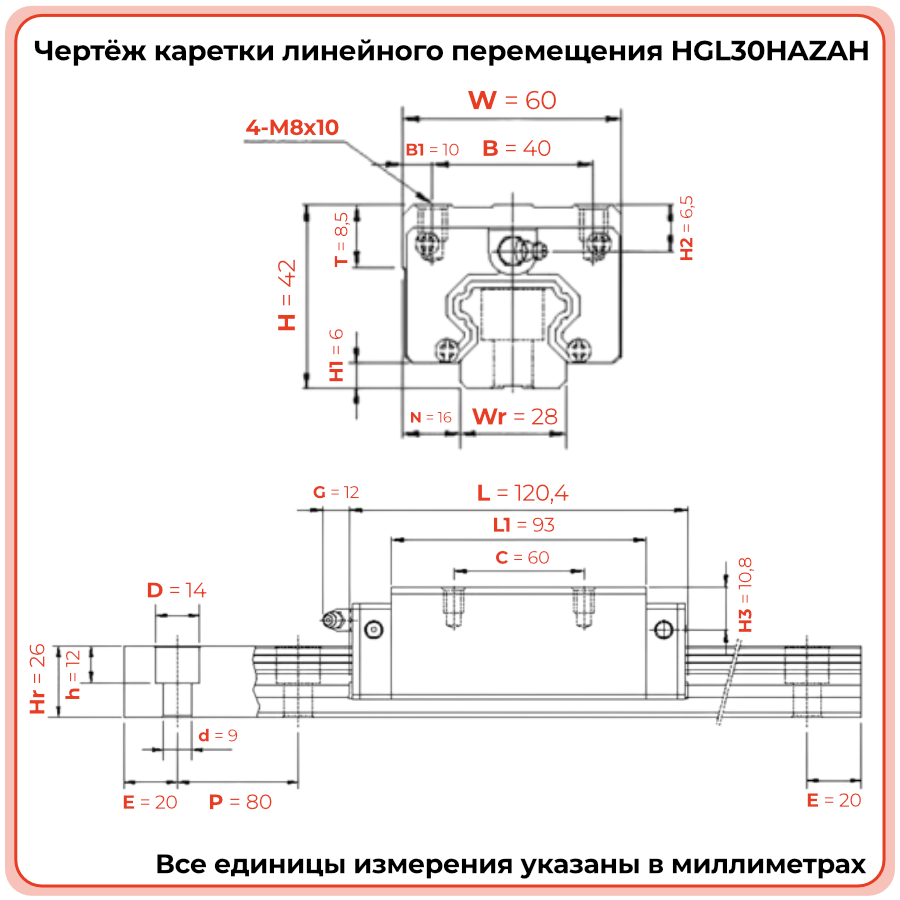

Каретка HGL30HAZAH предназначена для работы с профильными направляющими HG типоразмера 30 и средним преднатягом ZA. Длина корпуса 120,4 мм, ширина 60 мм, высота 42 мм, межцентровые расстояния крепежа C 60 мм и B 40 мм обеспечивают увеличенную опорную базу и устойчивость к моментам. Преднатяг ZA уменьшает люфт, добавляет жёсткости узлу и делает каретку оптимальной для высокоточных систем при условии корректного монтажа.
- Типоразмер направляющей: 30 мм.
- Габариты каретки: L 120,4 мм; W 60,0 мм; H 42,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния крепежа: C 60,0 мм; B 40,0 мм.
- Тип крепления: A, сверху через резьбовые отверстия.
- Для надёжной работы необходим точный подбор направляющей, соблюдение геометрии базовых поверхностей, регулярная смазка и защита узла от ударных перегрузок и сильного загрязнения.
Стоит обратить внимание
Исполнение с преднатягом ZA даёт выигрыш по жёсткости, но повышает требования к прямолинейности рельсов и качеству монтажа. При установке HGL30HAZAH важно контролировать соосность направляющих, равномерность затяжки крепежа и поддерживать стабильный режим смазки, иначе преднатяг может привести к росту сопротивления движению и сокращению ресурса.
Применяемость
Каретка HGL30HAZAH применяется в линейных узлах, где требуется сочетание низкого профиля, высокой жёсткости и минимального люфта при значительных нагрузках. Она подходит для осей станков с ЧПУ, портальных систем, обрабатывающих центров, модулей позиционирования и автоматизированных линий, где критичны точность, повторяемость и устойчивость к опрокидывающим моментам.
- Нагруженные оси станков и обрабатывающих комплексов с типоразмером направляющей 30 мм.
- Портальные системы и машинные столы, где требуется низкий монтажный профиль и высокая жёсткость.
- Автоматизированные линии и модули, работающие в циклическом режиме с повышенной точностью.
- Системы позиционирования и измерительные стенды, где минимальный люфт критичен для результата.
- Узлы, в которых нет возможности увеличить высоту конструкции, но необходим запас по устойчивости к моментам.
Стоит обратить внимание
В практических проектах HGL30HAZAH часто выбирают в качестве усиленного варианта для осей, уже работающих на каретках с натягом Z0, когда требуется повысить жёсткость и снизить люфт. При такой модернизации важно оценить не только механическую совместимость, но и поведение привода и системы управления на более «жёсткой» механике.
Часто задаваемые вопросы
- Чем HGL30HAZAH отличается от HGL30HAZ0H?
HGL30HAZAH имеет преднатяг ZA и рассчитана на более жёсткий узел с минимальным люфтом, а HGL30HAZ0H — исполнение с натягом Z0, ориентированное на плавный ход и меньшую чувствительность к монтажным погрешностям. - Когда стоит выбирать HGL30HAZAH вместо более коротких кареток серии HGL?
Удлинённое исполнение целесообразно, когда узел испытывает значительные опрокидывающие моменты или повышенные нагрузки, и короткая каретка по расчётам не даёт достаточный запас по устойчивости. - Можно ли заменить HGL30HAZAH на каретку без преднатяга?
Формально замена возможна при совпадении присоединительных размеров и типоразмера рельса, но изменятся люфт, усилие хода и устойчивость к моментам. В точных системах такую замену стоит рассматривать только после проверки расчётов и консультации с конструктором. - Как контролировать состояние каретки HGL30HAZAH в эксплуатации?
Ресурс отслеживают по изменению шума, усилия хода и люфта. Любые признаки заедания, локальных «тугих» участков или роста вибраций сигнализируют о необходимости проверки смазки, чистоты дорожек и геометрии направляющих. - С какими направляющими совместима HGL30HAZAH TECHNIX?
Каретка рассчитана на профильные рельсовые направляющие серии HG типоразмера 30. Для корректной работы важно выбирать рельсы соответствующего профиля, класса точности и длины, учитывая планируемые нагрузки и режимы эксплуатации.
Стоит обратить внимание
Перед выбором HGL30HAZAH полезно сравнить её параметры с другими каретками HGL типоразмеров 15, 25 и 30 и согласовать требования по люфту, моментам и ресурсу с техническим специалистом. Это позволит подобрать оптимальный по жёсткости и стоимости вариант для конкретной оси.
