О товаре
Линейная каретка HGL30CAZAH TECHNIX — низкопрофильная шариковая каретка серии HG для профильных направляющих шириной 30 мм, рассчитанная на работу с высокими нагрузками. Прямоугольный бесфланцевый корпус, исполнение по высокой грузоподъёмности, средний преднатяг и высокий класс точности делают эту модель подходящей для ответственных узлов линейного перемещения в тяжёлом машиностроении и станках с ЧПУ.
HGL30CAZAH формирует компактный по высоте, но жёсткий узел линейного перемещения. Низкий профиль корпуса уменьшает монтажную высоту, а четырёхрядная шариковая система с преднатягом ZA обеспечивает плотный контакт шариков с дорожками качения, снижает люфт и повышает устойчивость к вибрациям. Это важно для точного позиционирования при циклических и динамически нагруженных режимах в промышленном оборудовании.
Стоит обратить внимание
HGL30CAZAH сочетает низкий профиль с исполнением по высокой нагрузке. Такое решение оправдано, когда по высоте узла есть ограничения, но требуется высокая жёсткость и точность — например, в компактных, но мощных станках, портальных системах и линейных модулях.
Расшифровка артикула

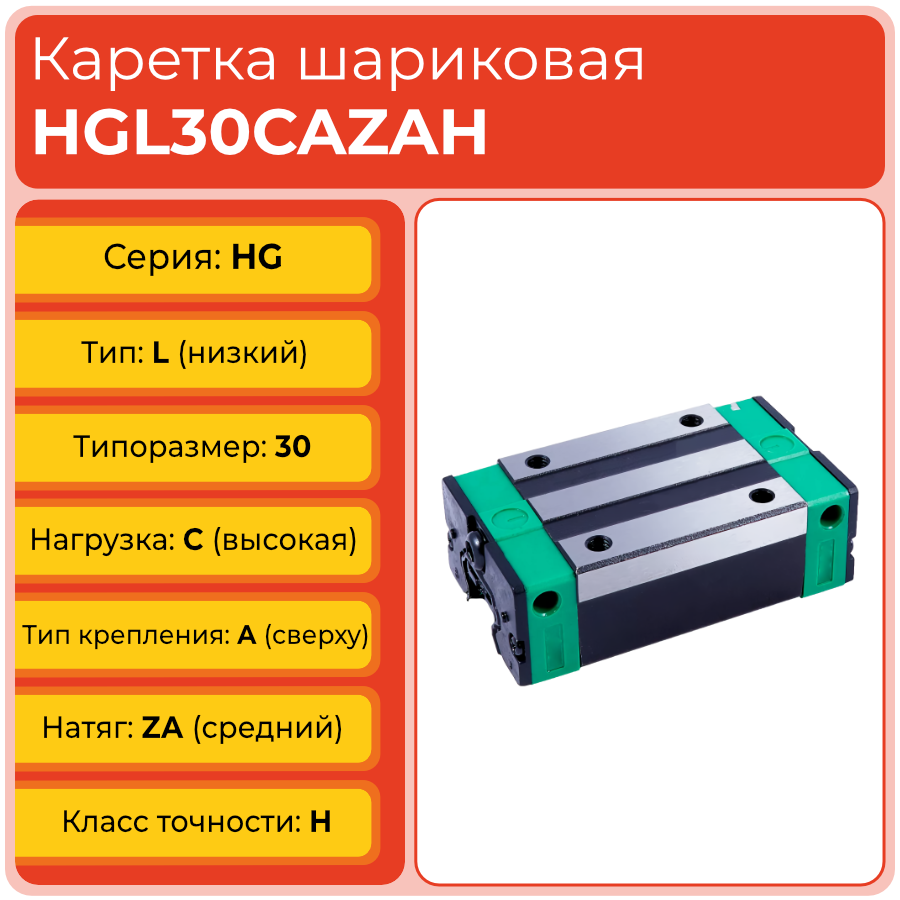

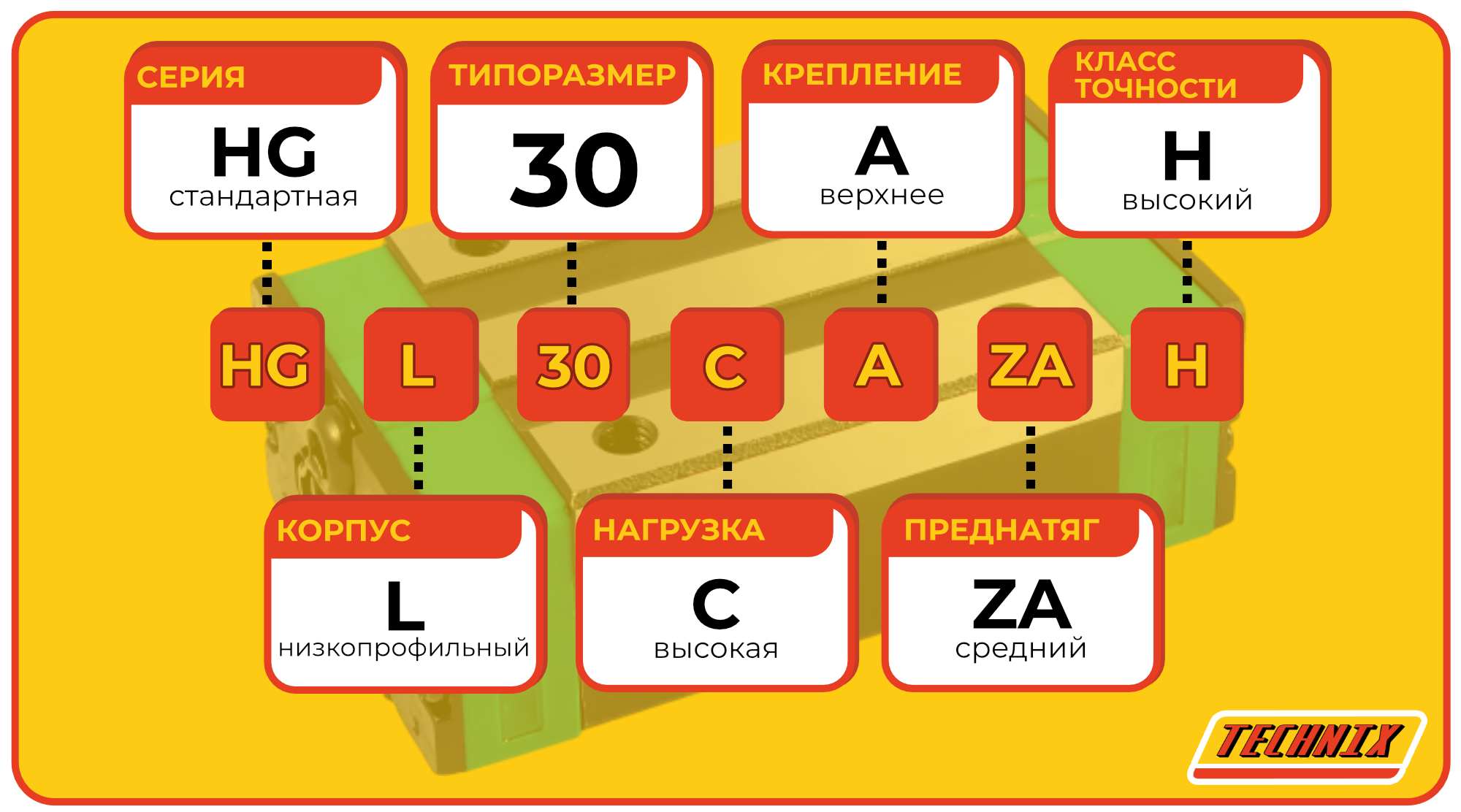

Обозначение HGL30CAZAH отражает серию, тип корпуса, типоразмер, исполнение по нагрузке, тип крепления, преднатяг и класс точности. Расшифровка артикула упрощает подбор каретки, рельса и оценку применяемости узла в конкретной задаче.
- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- L — низкопрофильный бесфланцевый корпус каретки.
- 30 — типоразмер для направляющих шириной 30 мм.
- C — исполнение по возможной нагрузке, рассчитанное на высокую грузоподъёмность.
- A — крепление сверху через резьбовые отверстия.
- ZA — средний преднатяг.
- H — высокий класс точности.
Полное обозначение: HGL30CAZAH. Низкопрофильный корпус L, исполнение C по нагрузке, верхнее крепление A, преднатяг ZA и класс точности H формируют каретку, рассчитанную на точное ведение направляющей при значительных нагрузках и строгих требованиях к повторяемости перемещений.
Стоит обратить внимание
В разных источниках артикул может встречаться с разделителями (например, HGL30CA‑ZAH). При кросс‑подборе важно учитывать всю цепочку символов: буквы C, A, ZA и H задают нагрузочную способность, способ крепления, преднатяг и класс точности, а не только ширину направляющей.
Конструкция и устройство

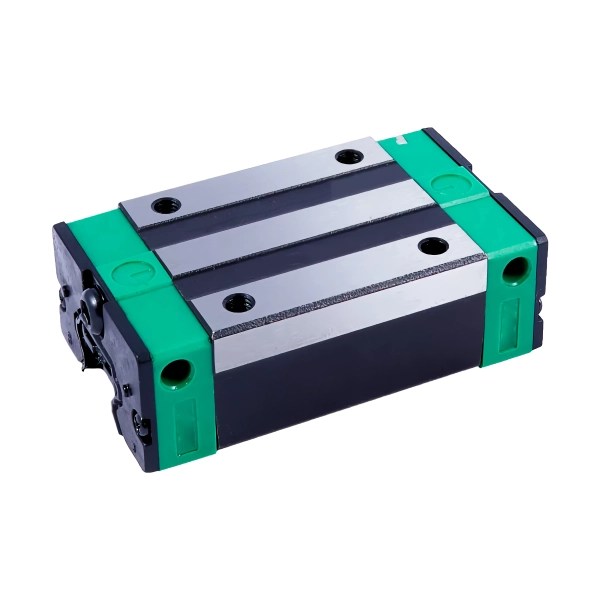

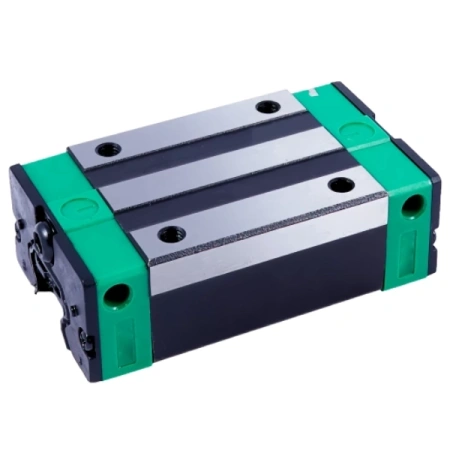

Каретка HGL30CAZAH TECHNIX выполнена как низкий прямоугольный блочный корпус для профильных направляющих HG типоразмера 30 с шариковой системой качения и четырёхрядным расположением дорожек. Длина 70 мм, ширина 60 мм, высота 42 мм, межцентровые расстояния крепежа C и B по 40 мм и преднатяг ZA обеспечивают устойчивый контакт шариков с дорожками, высокую жёсткость и возможность надёжно работать при значительных радиальных нагрузках и моментах.
- Низкопрофильный бесфланцевый корпус L‑типа для уменьшения высоты узла.
- Четырёхрядная шариковая схема для равномерного восприятия нагрузок в разных направлениях.
- Исполнение C по нагрузке для тяжёлых режимов эксплуатации.
- Верхнее крепление A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA для уменьшения люфта и повышения жёсткости.
- Высокий класс точности H для прецизионных систем линейного перемещения.
Стоит обратить внимание
Низкий профиль корпуса делает HGL30CAZAH чувствительной к качеству базовых поверхностей: даже небольшой перекос направляющей влияет на усилие хода и ресурс. При монтаже важно выдерживать прямолинейность и параллельность рельсов, особенно при работе с преднатягом ZA.
Размерный ряд низкопрофильных кареток HGL
Серия HGL включает низкопрофильные каретки HG типоразмеров 15, 25 и 30 с различной длиной, преднатягом и исполнением корпуса. Ниже приведён полный размерный ряд таких кареток. Текущий товар выделен.
Стоит обратить внимание
В одном типоразмере и в пределах серии HGL каретки заметно различаются по длине L, межцентровому расстоянию C и преднатягу. Переход, например, с HGL30CAZAH на HGL30HAZAP меняет не только жёсткость, но и компоновку узла по длине, поэтому при замене важно учитывать все параметры, а не только ширину направляющей.
Технические параметры и условия эксплуатации

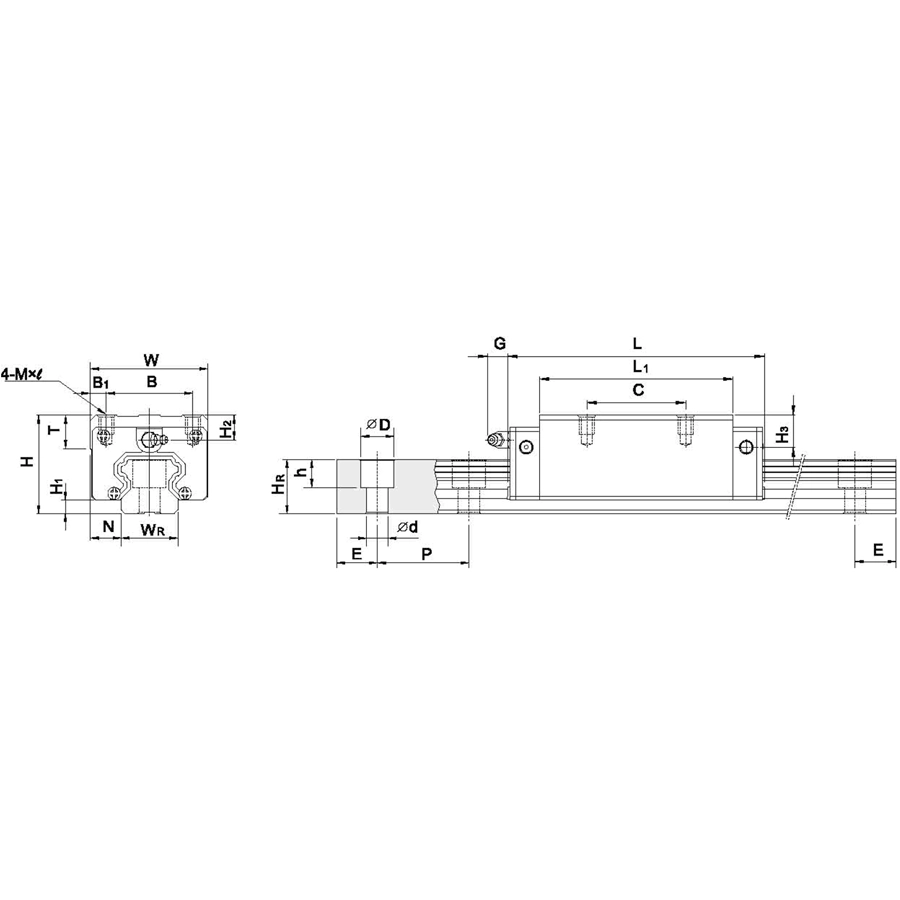

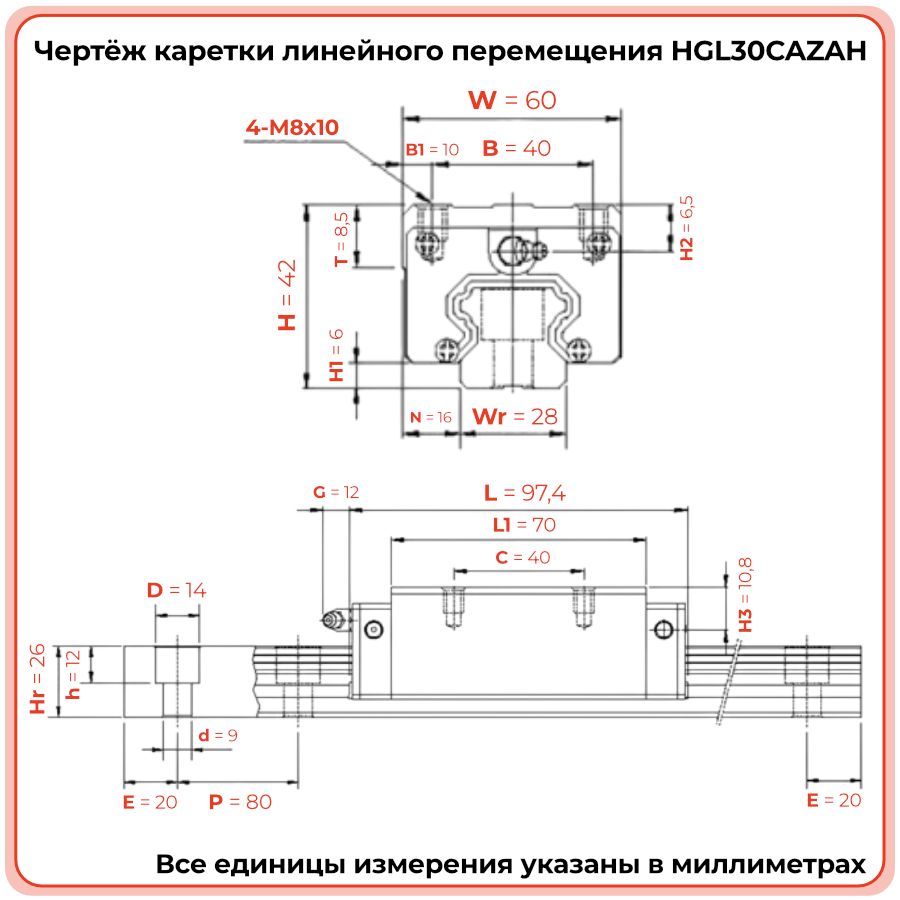

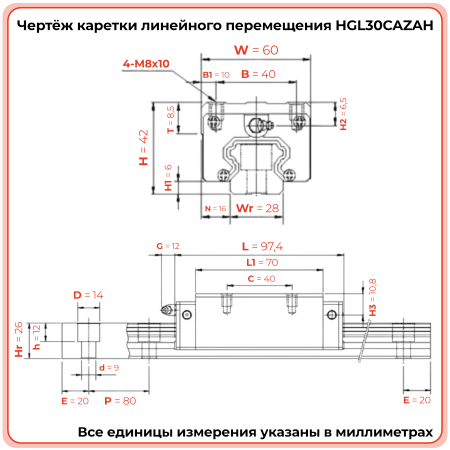

Линейная каретка HGL30CAZAH предназначена для работы с направляющими HG типоразмера 30. Длина блока составляет 70 мм, ширина 60 мм, высота 42 мм, межцентровые расстояния C и B — по 40 мм, преднатяг ZA и верхнее крепление A обеспечивают сочетание жёсткости и плавности хода, необходимое для точных и нагруженных узлов линейного перемещения.
- Типоразмер направляющей: 30 мм.
- Габариты каретки: L 70,0 мм; W 60,0 мм; H 42,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния крепежа: C 40,0 мм; B 40,0 мм.
- Тип крепления: A, сверху.
- Для надёжной работы необходим точный монтаж на совместимую профильную направляющую, регулярная смазка и защита зоны качения от загрязнений и ударных нагрузок.
Стоит обратить внимание
Средний преднатяг ZA увеличивает жёсткость узла и уменьшает люфт, но одновременно повышает чувствительность к монтажным погрешностям. При установке HGL30CAZAH важно обеспечить ровные базовые поверхности, правильную геометрию направляющих и равномерную затяжку крепежа по всей длине.
Применяемость
Каретка HGL30CAZAH применяется в узлах линейного перемещения, где требуется сочетание высокой грузоподъёмности, жёсткости и точности при ограниченной высоте конструкции. Она подходит для станков с ЧПУ, обрабатывающих центров, портальных систем, автоматизированных линий и модулей позиционирования, работающих в тяжёлых режимах и требующих стабильной повторяемости перемещений.
- Нагруженные оси станков с ЧПУ и обрабатывающих центров.
- Портальные системы с низким профилем и высокими моментами.
- Автоматизированные линии с многократными циклами движения.
- Точные системы позиционирования с минимально допустимым люфтом.
- Узлы, где стандартные блочные каретки слишком высокие, но требуется высокая жёсткость и стабильность хода.
Стоит обратить внимание
При выборе между HGL30CAZAH и удлинёнными исполнениями HGL25HAZAH или HGL30HAZAP важно учитывать не только типоразмер, но и характер нагрузок: для выраженных опрокидывающих моментов удлинённые каретки дают больший запас по жёсткости, но требуют больше пространства по длине и более строгих условий монтажа.
Часто задаваемые вопросы
- Чем HGL30CAZAH отличается от HGL30HAZ0H?
HGL30CAZAH имеет средний преднатяг ZA и меньшую длину корпуса, а HGL30HAZ0H — нулевой натяг и удлинённое исполнение. Это влияет на жёсткость, люфт, устойчивость к моментам и требования к компоновке узла. - Когда целесообразно выбирать низкопрофильную каретку вместо стандартной блочной?
Низкопрофильная каретка удобна, когда по высоте узла есть ограничения, но требуется сохранить высокую жёсткость и точность — например, в компактных станках, порталах и линейных модулях с ограниченным монтажным пространством. - Можно ли заменить HGL30CAZAH на исполнение с натягом Z0?
Такая замена возможна, но изменит преднатяг и жёсткость узла. В системах с высокими требованиями к точности это может увеличить люфт и снизить устойчивость к вибрациям. - Насколько критична точность установки для каретки HGL30CAZAH?
Для каретки с преднатягом среднего уровня геометрия установки критична: перекосы и несоосность участков направляющей приводят к росту усилия, шуму и ускоренному износу узла линейного перемещения. - Нужен ли специальный уход за кареткой HGL30CAZAH?
Каретка обслуживается по стандартным регламентам: регулярная смазка, контроль чистоты направляющих и отсутствие ударных режимов. При соблюдении этих условий узел сохраняет ресурс и плавность хода.
Стоит обратить внимание
Перед заменой или выбором HGL30CAZAH важно сверить все присоединительные размеры, преднатяг и класс точности с требованиями конструкции. Это снижает риск ошибок при заказе и монтаже и помогает сохранить заложенные расчётные характеристики системы линейного перемещения.
