О товаре

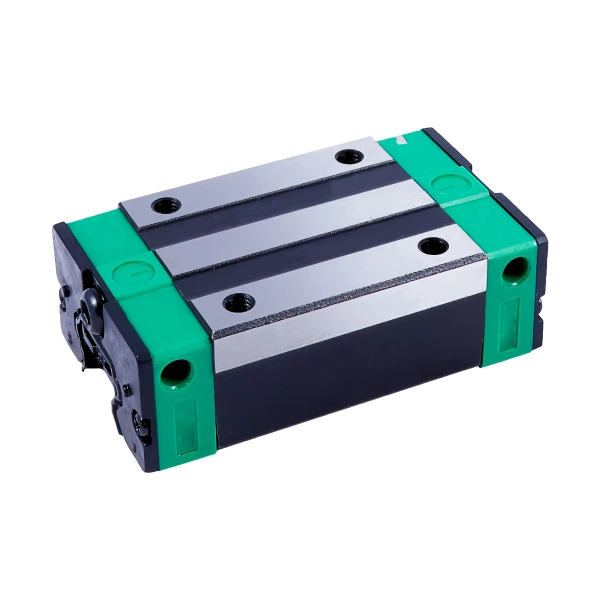

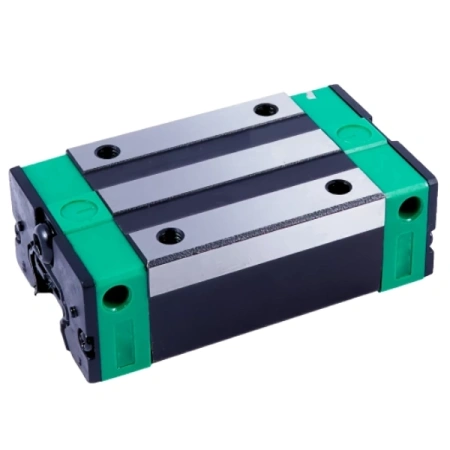

Линейная каретка HGL25HAZAH TECHNIX — низкопрофильная удлинённая шариковая каретка серии HG для профильных направляющих шириной 25 мм. Увеличенная длина корпуса, исполнение для высоких нагрузок и средний преднатяг делают эту модель оптимальной для узлов линейного перемещения, где важна повышенная жёсткость, устойчивость к моментам и точное позиционирование.
HGL25HAZAH формирует удлинённый низкопрофильный блок, который устойчиво воспринимает радиальные нагрузки и опрокидывающие моменты в портальных системах, нагруженных осях и модулях позиционирования. Четырёхрядная шариковая схема и тщательно профилированные дорожки качения обеспечивают равномерный контакт элементов качения, а преднатяг ZA уменьшает люфт и повышает жёсткость узла при циклической работе.
Стоит обратить внимание
HGL25HAZAH относится к удлинённым низкопрофильным кареткам. В сравнении с более короткими HGL25CAZ0H и HGL25CAZAH она лучше выдерживает моменты и даёт большую жёсткость, но требует больше места по длине и более строгих требований к геометрии направляющих.

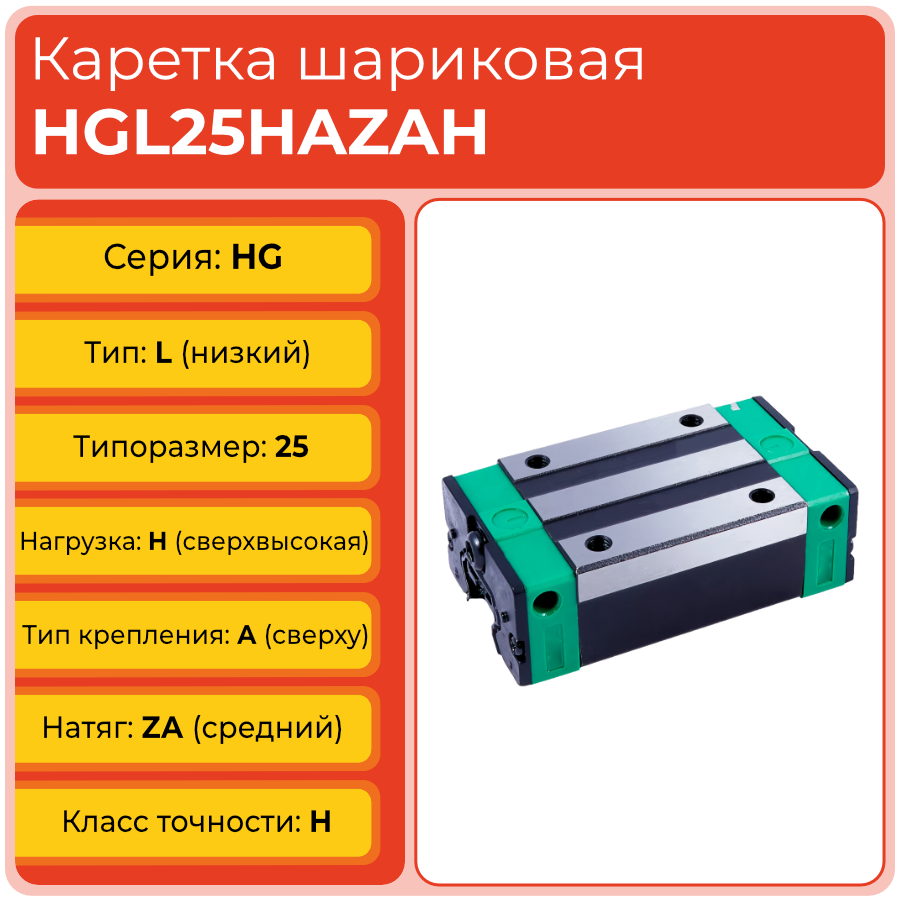

Расшифровка артикула
Обозначение HGL25HAZAH показывает, что каретка относится к низкопрофильной серии HG с удлинённым корпусом, рассчитана на направляющие шириной 25 мм, работает с преднатягом среднего уровня и принадлежит к высокому классу точности. Расшифровка артикула упрощает выбор совместимой каретки под конкретные задачи и направляющие.

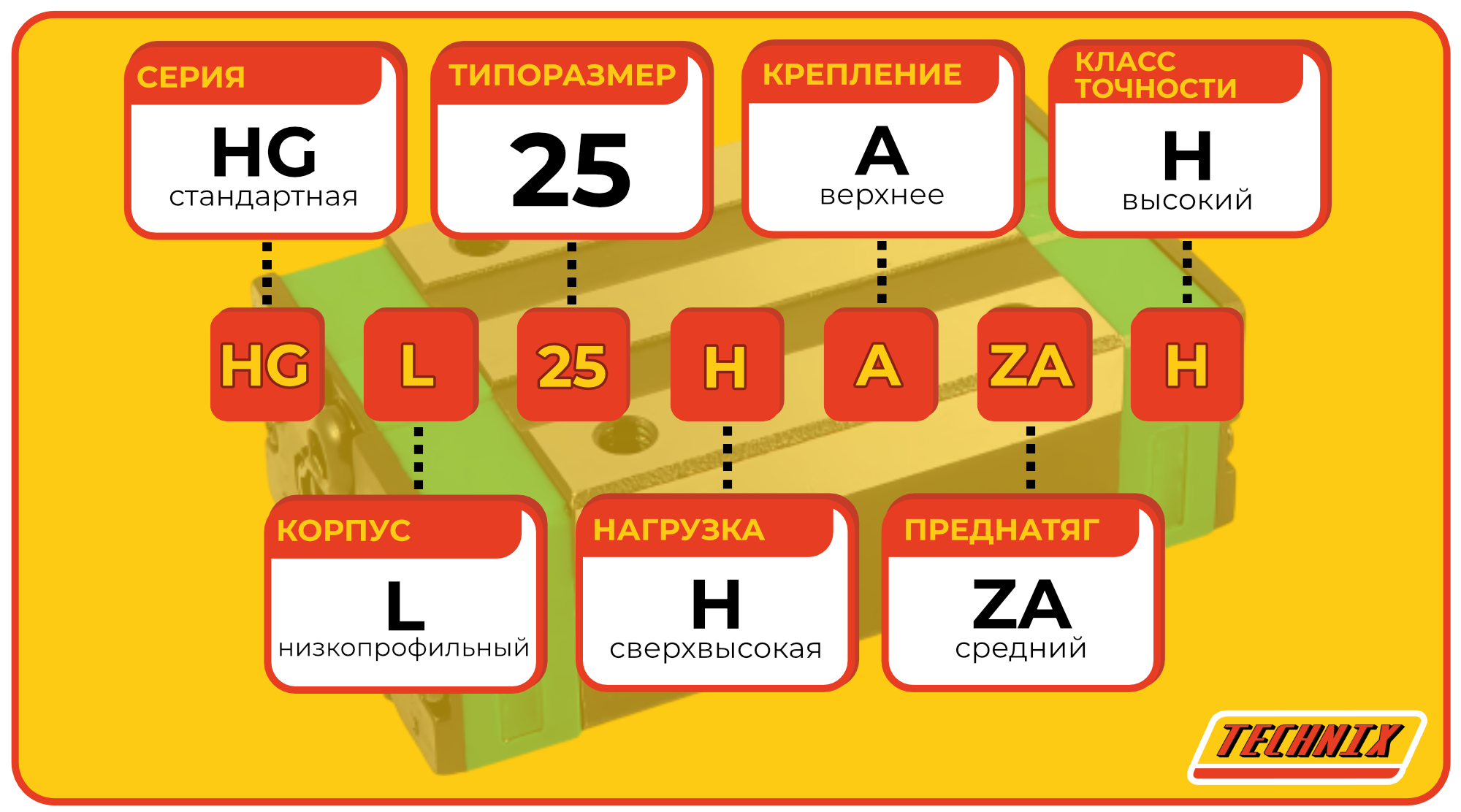

- HG — серия шариковых линейных направляющих высокой грузоподъёмности.
- L — низкопрофильный бесфланцевый корпус каретки.
- 25 — типоразмер для направляющих шириной 25 мм.
- H — удлинённое исполнение корпуса с повышенной грузоподъёмностью.
- A — крепление сверху через резьбовые отверстия.
- ZA — средний преднатяг.
- H — высокий класс точности.
Полное обозначение: HGL25HAZAH TECHNIX. Совокупность букв H–A–ZA–H отражает удлинённое и усиленное исполнение корпуса, верхнее крепление, преднатяг среднего уровня и высокую точность, что в целом определяет поведение каретки в узле линейного перемещения.
Стоит обратить внимание
В артикулах низкопрофильных кареток HGL буква H в середине обозначения относится к типу корпуса, а последняя H — к классу точности. Чтобы избежать путаницы, при чтении артикула стоит отдельно трактовать позицию каждой буквы.

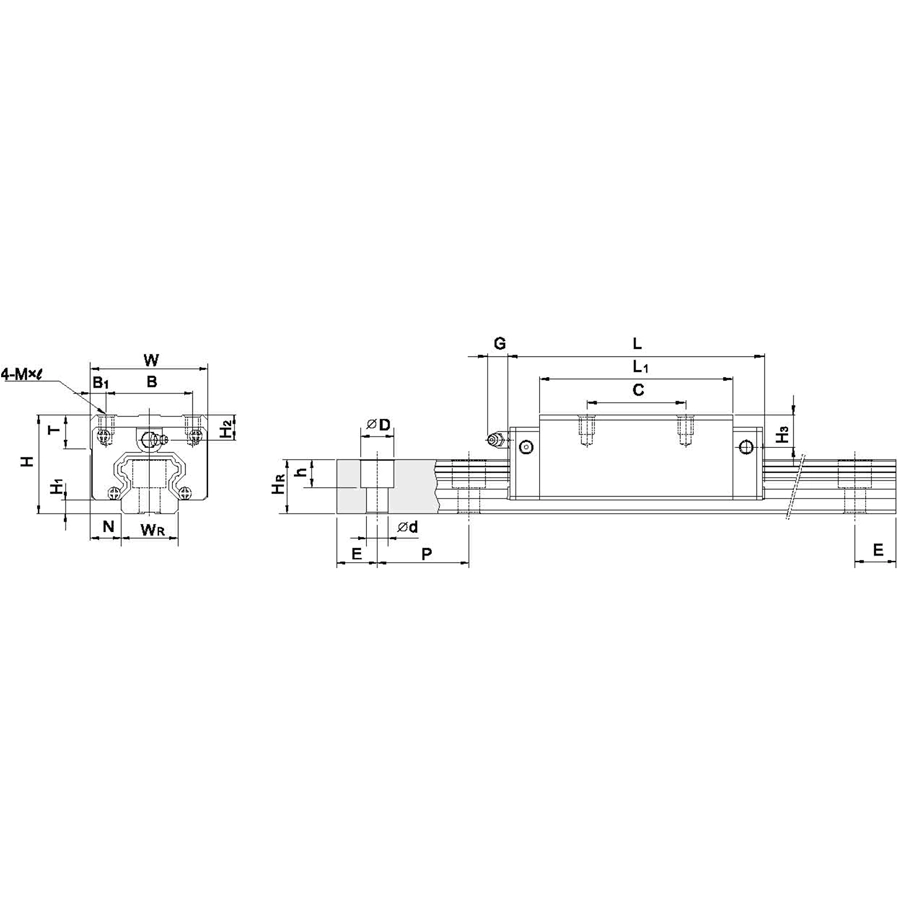

Конструкция и устройство
Каретка HGL25HAZAH выполнена как удлинённый низкопрофильный блочный корпус для направляющих HG типоразмера 25 с шариковой системой качения и четырёхрядным расположением дорожек. Увеличенная длина L 78,6 мм, межцентровое расстояние C 50 мм и преднатяг ZA формируют устойчивый контакт шариков с дорожками качения и позволяют надёжно воспринимать значительные нагрузки, в том числе опрокидывающие моменты, при сохранении компактной высоты 36 мм.
- Низкопрофильный удлинённый корпус H‑типа для работы с высокими нагрузками.
- Четырёхрядная шариковая схема с циркуляцией элементов качения.
- Верхнее крепление A через резьбовые отверстия монтажной площадки.
- Средний преднатяг ZA для уменьшения люфта и повышения жёсткости.
- Высокий класс точности H для прецизионных систем линейного перемещения.
- Корпус из закалённой стали с профилированными дорожками качения для долговечной работы узла.
Стоит обратить внимание
За счёт удлинённой геометрии HGL25HAZAH даёт выигрыш по жёсткости и устойчивости к моментам, но одновременно становится более чувствительной к перекосам и несоосности направляющих. Погрешности установки, допустимые для коротких кареток, здесь проявятся заметно сильнее.
Размерный ряд низкопрофильных кареток HGL
В серии HGL представлены низкопрофильные каретки HG типоразмеров 15, 25 и 30 с различной длиной, преднатягом и исполнением корпуса. Ниже приведён размерный ряд по этим моделям. Текущий товар выделен.
Стоит обратить внимание
В одном типоразмере HGL каретки заметно различаются по длине L, межцентровому расстоянию C и преднатягу. При замене и кросс‑подборе важно проверять весь набор параметров, а не только ширину направляющей, чтобы сохранить заложенную жёсткость и ресурс узла.

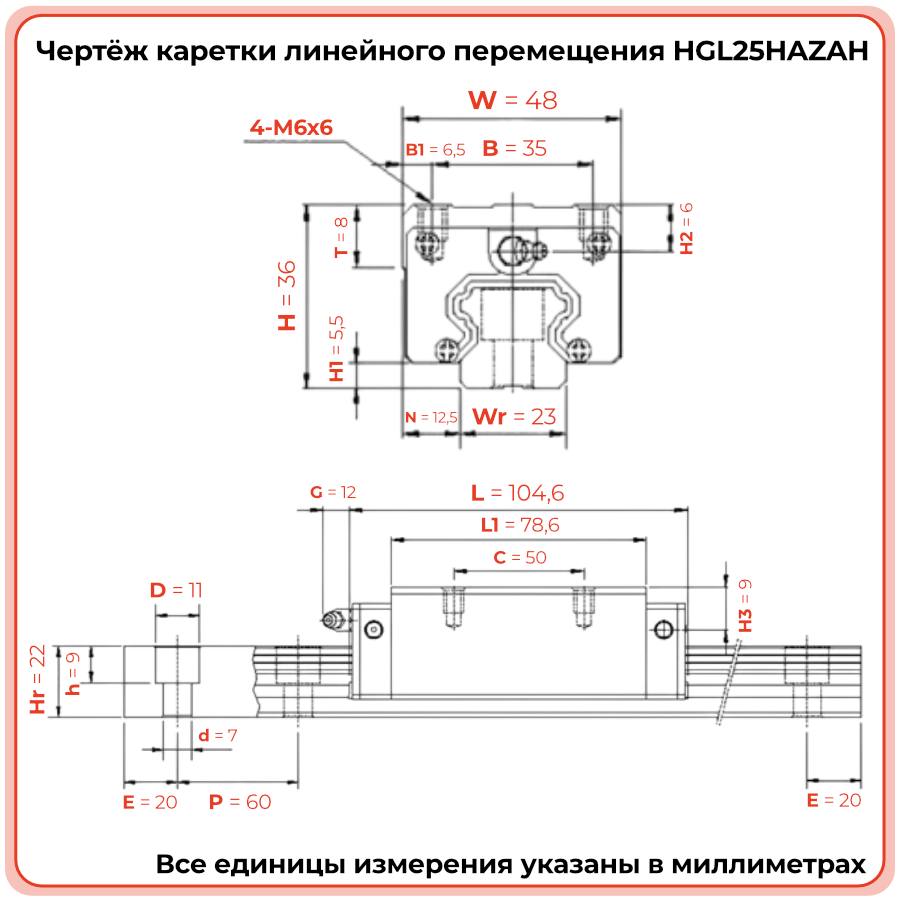

Технические параметры и условия эксплуатации
Каретка HGL25HAZAH TECHNIX имеет длину 78,6 мм, ширину 48 мм, высоту 36 мм, межцентровые расстояния крепления C 50 мм и B 35 мм, преднатяг ZA и верхний тип крепления A. Такое сочетание габаритов и натяга обеспечивает высокую жёсткость, устойчивость к моментам и стабильную работу узла линейного перемещения при циклических и динамически меняющихся нагрузках.
- Типоразмер направляющей: 25 мм.
- Габариты каретки: L 78,6 мм; W 48,0 мм; H 36,0 мм.
- Натяг: ZA, средний.
- Межцентровые расстояния крепежа: C 50,0 мм; B 35,0 мм.
- Тип крепления: A, сверху.
- Для надёжной работы необходим точный монтаж на совместимую профильную направляющую, постоянная смазка и защита зоны качения от загрязнений и ударных нагрузок.
Стоит обратить внимание
Преднатяг ZA повышает устойчивость к вибрациям и улучшает повторяемость позиционирования, но одновременно делает систему чувствительной к монтажным погрешностям. При установке HGL25HAZAH важно соблюдать точность базовых поверхностей и равномерную затяжку крепежа.
Применяемость
Каретка HGL25HAZAH применяется в узлах линейного перемещения, где требуется повышенная жёсткость, устойчивость к моментам и точность при интенсивной эксплуатации. Она подходит для станков с ЧПУ, обрабатывающих центров, портальных систем, тяжёлых автоматизированных линий и модулей позиционирования, работающих с переменными нагрузками и строгими требованиями к повторяемости перемещений.
- Нагруженные оси станков с ЧПУ и обрабатывающих центров.
- Портальные системы и модули с вынесенным центром тяжести.
- Автоматизированные линии с многократными циклами движения.
- Точные системы позиционирования с минимальным допустимым люфтом.
- Узлы, где стандартной длины каретки недостаточно для устойчивого восприятия моментов.
Стоит обратить внимание
При выборе HGL25HAZAH важно учитывать не только геометрию каретки, но и режим работы оборудования. В высокоскоростных системах с частыми реверсами удлинённый корпус даёт преимущество по устойчивости, но требует аккуратного подбора смазки, контроля тепловых режимов и исключения ударных нагрузок.
Часто задаваемые вопросы
- Чем HGL25HAZAH отличается от HGL25CAZAH?
HGL25HAZAH имеет удлинённый корпус и большее межцентровое расстояние C, благодаря чему лучше воспринимает опрокидывающие моменты и даёт более высокую жёсткость узла. - Когда целесообразно выбирать удлинённую каретку вместо стандартной?
Удлинённая каретка предпочтительна, когда на узел действуют значительные моменты или требуется повысить жёсткость при сохранении низкого профиля корпуса. - Можно ли заменить HGL25HAZAH на исполнение с натягом Z0?
Такая замена возможна, но изменит преднатяг и жёсткость. В точных системах это может ухудшить повторяемость позиционирования и устойчивость к вибрациям. - Требуется ли специальный уход за кареткой HGL25HAZAH?
Каретка обслуживается по стандартным регламентам: регулярная смазка, контроль чистоты направляющих и исключение ударных режимов. Из‑за преднатяга ZA чувствительность к монтажным погрешностям выше, чем у исполнений без натяга. - Насколько критична точность установки для HGL25HAZAH?
Для удлинённой каретки с преднатягом среднего уровня геометрия установки критична: перекосы и несоосность участков направляющей приводят к росту усилия, шуму и ускоренному износу узла.
Стоит обратить внимание
Перед переходом на HGL25HAZAH стоит согласовать выбор с конструкторской документацией: удлинённый низкопрофильный корпус меняет условия работы узла и может потребовать пересмотра расчётов по нагрузкам, моментам и динамике привода.
